SPI 通讯协议（2）简单的spi verilog 模块及仿真

当我们理解了SPI的通讯协议后，本文使用Verilog 语言来编写一个简单的SPI通讯模块，用这个模块展示一个完整的SPI通讯方式。

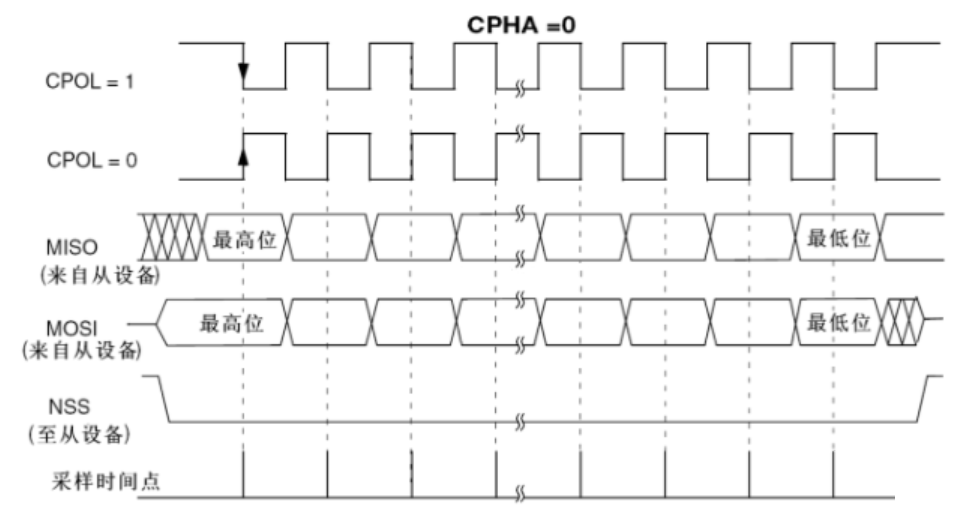

图1

SPI模块（Verilog 代码：默认 CPOL = 0 CPHA = 0）

设计思路

设计思路由简单的SPI收发工程到完善的SPI工程。接下来，由下面的三个步骤进行说明。

设计一个SPI发送移位寄存器
设计完整的SPI接收，发送的工程
在完整的SPI收发工程上，包装了一个上层使用接口

SPI发送移位寄存器代码实现

实现简单的MOSI发送。

工程代码：

module test_spi(
    input clk,

    input ce,           //片选
    output spi_clk,     //时钟
    output reg mosi = 1,
    input  miso,

    input  reset
);

reg [7:0] data = 8'hd3;            //通过MOSI发送的数据，可以修改
always @ (posedge clk)
if(~ce)                            //当片选为低时有效
    data <= {data[6:0], 1'b1};     //由高位开始发送，之后每过一个时钟周期，数据移位

always @ (posedge clk)
if(~ce)
    mosi <= data[7];              //与时钟同步发送数据

assign spi_clk = ~clk;

仿真文件：

`timescale 1ns / 1ps



module test_spi_sim(

    );

reg reset = 0;
reg clk = 0;
always #5 clk = ~clk;

reg ce = 1;
initial
begin
ce = 1;
#200;
@(posedge clk);
ce = 0;
@(posedge clk);
@(posedge clk);
@(posedge clk);
@(posedge clk);
@(posedge clk);
@(posedge clk);
@(posedge clk);
@(posedge clk);

ce = 1;

#400;
$stop;
end

wire spi_clk;
wire mosi;
wire miso = mosi;
test_spi  test_spi_inst
(
    .clk    (clk),

    .ce     (ce),
    .spi_clk(spi_clk),
    .mosi   (mosi),
    .miso   (miso),

    .reset (reset)
);


endmodule

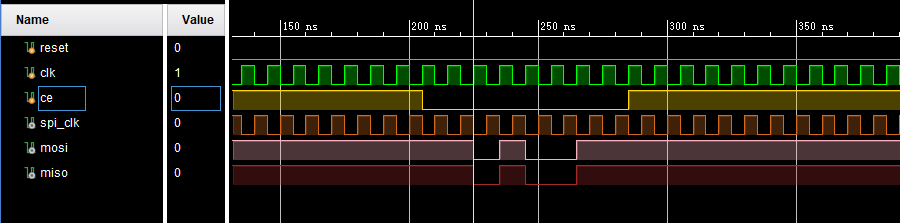

仿真波形图如图2所示：

图2 仿真波形图

通过图2可以看出，数据8’hd3被正确发送。在片选ce为低的期间，在spi_clk的下降沿，mosi更换数据；同时，我们也发现， spi_clk 一直没有停止， miso 也没有接收的逻辑。

完整SPI收发器代码实现

在完整SPI收发器工程中，改进了上一个工程的问题。主要改进了在片选cs为高的时候，时钟不能翻转，以及增加了miso的接收逻辑。

工程代码：

module test_spi(
    input clk,

    input ce,
    output spi_clk,
    output reg mosi = 1,
    input miso,

    input  reset
);

reg [7:0] tx_data = 8'h6a;           //通过MOSI发送的数据，可以修改
always @ (posedge clk)
if(~ce)
    tx_data <= {tx_data[6:0], 1'b1};

always @ (posedge clk)
if(~ce)
    mosi <= tx_data[7];


assign spi_clk = ce ? 1'b0 : ~clk;    //通过片选是否有效来控制spi_clk



reg [7:0] rx_data = 8'hff;            //miso使用spi_clk采样数据
always @ (posedge spi_clk)
rx_data <= {rx_data[6:0], miso};

endmodule

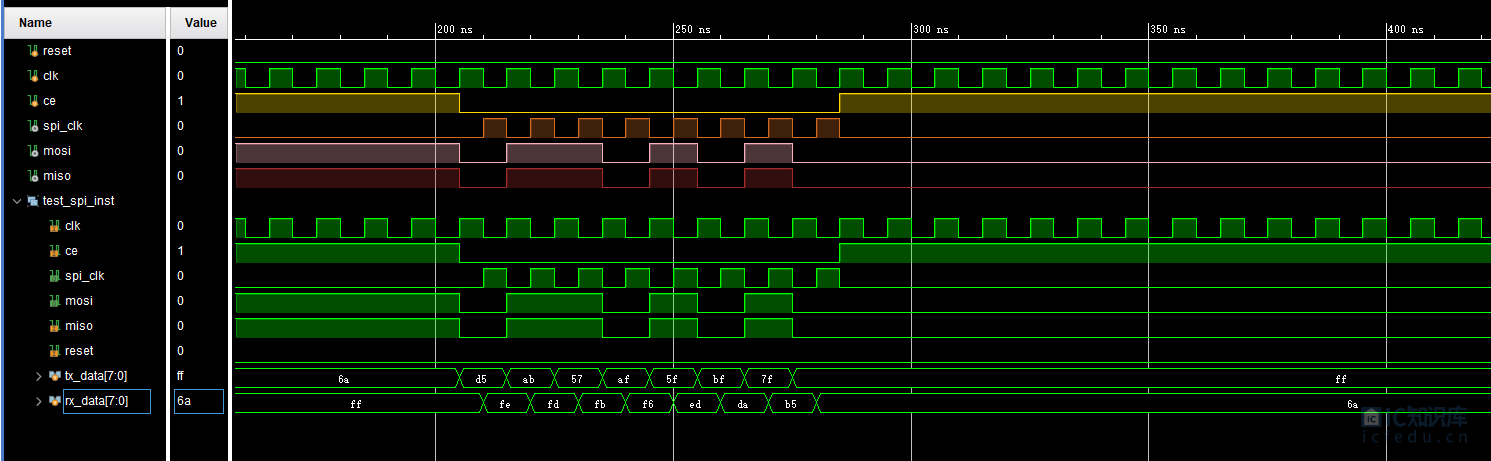

仿真结果，如图3所示：

图3 仿真波形图

根据图3可以看出，SPI基本功能已经实现（默认CPOL = 0，CPHA = 0），接下来将在此基础上增加上层模块的接口。

有上层使用接口的SPI收发代码实现

工程代码：

`timescale 1ns / 1ps



module simple_spi
(
    input phy_clk,

    input [7:0] spi_din,               // SPI需要发送的数据
    input spi_data_vld,                // SPI数据 有效， 一个时钟宽度(phy_clk)

    output reg [7:0] spi_dout = 8'hff, // SPI接收到的数据
    output reg spi_data_rdy = 0,       // SPI接收数据有效 ， 一个时钟宽度(phy_clk)

    output reg spi_cs = 1,             // SPI片选 pin
    output reg spi_clk = 0,            // SPI时钟 pin
    output reg spi_mosi = 1,           // SPI主设备输出数据（从设备接收数据） pin
    input spi_miso,                    // SPI主设备接收数据（从设备输出数据） pin

    input rst_n
);

reg [7:0] tx_data = 8'hff;
reg [3:0] tx_cnt = 0;
reg [1:0] tx_st = 0;
always @ (posedge phy_clk or negedge rst_n)
if(!rst_n)
begin
    spi_mosi <= 1;
    spi_cs <= 1;
    spi_clk <= 0;
    tx_st <= 0;
end
else case (tx_st)
0:
begin
    tx_cnt <= 0;

    spi_mosi <= 1;
    spi_cs <= 1;
    spi_clk <= 0;

    if(spi_data_vld)
    begin
        tx_data <= spi_din;
        tx_st <= 1;
    end
    else tx_data <= 8'hff;
end
1:
begin
    spi_cs <= 0;
    tx_st <= 2;
end
2:
begin
    spi_clk <= 0;
    spi_mosi <= tx_data[7];
    tx_data <= {tx_data[6:0], 1'b1};

    if(tx_cnt == 8)
        tx_st <= 0;
    else
        tx_st <= 3;
end
3:
begin
    spi_clk <= 1;

    tx_cnt <= tx_cnt + 1;
    tx_st <= 2;
end
default : tx_st <= 0;
endcase
//=======================================================================================
reg spi_clk_r = 0;
always @ (posedge phy_clk )
    spi_clk_r <= spi_clk;

wire rx_pos_clk = ({spi_clk_r, spi_clk} == 2'b01) ? 1'b1 : 1'b0;

reg [2:0] rx_cnt = 0;
always @ (posedge phy_clk )
if(spi_cs)
begin
    spi_data_rdy <= 0;
    rx_cnt <= 0;
end
else if(rx_pos_clk)
begin
    spi_dout <= {spi_dout[6:0], spi_miso};
    rx_cnt <= rx_cnt + 1;
    if(rx_cnt == 7) spi_data_rdy <= 1;
    else spi_data_rdy <= 0;
end
else spi_data_rdy <= 0;
//=======================================================================================

endmodule

详细分析上述工程代码如下：

接口信号

input phy_clk, // SPI模块操作时钟

input [7:0] spi_din, // SPI需要发送的数据
input spi_data_vld, // SPI数据有效，一个时钟宽度(phy_clk)

系统上层代码可以使用这两个信号，将需要发送的数据传送到当前这个模块，用于数据发送。

output reg [7:0] spi_dout = 8’hff, // SPI接收到的数据
output reg spi_data_rdy = 0, // SPI接收数据有效，一个时钟宽度(phy_clk)

系统上层代码可以使用这两个信号，将当前模块所接收到的SPI数据发送给上层，供上层模块使用。

output reg spi_cs = 1, // SPI片选 pin
output reg spi_clk = 0, // SPI时钟 pin
output reg spi_mosi = 1, // SPI主设备输出数据（从设备接收数据） pin
input spi_miso, // SPI主设备接收数据（从设备输出数据） pin

这 4 个信号为SPI的接口信号，用于连接其他SPI的设备（pin ）

input rst_n // 模块 reset 信号

发送状态机

复位状态：状态机复位， spi_mosi = 1 ，保持高电平； spi_cs = 1，一般情况下SPI的从设备都是cs = 0 有效，但用户需要注意，也有一些从设备是cs = 1 有效的。如果遇到这样的芯片，注意修改当前缺省值。 spi_clk = 0，对应使用的是 CPOL = 0 (标准协议）, 如果用户使用 CPOL = 1 的标准，需要修改这个值。

状态0：等待上层模块发送命令（那些数据需要SPI模块发送出去），同时保持 cs = 1， spi_clk = 0 ；如果得到上层的命令，将数据所存为tx_data

状态1：spi_cs = 0 ，片选使能

状态2：产生 spi_clk = 0, 在spi_clk = 0 （低电平期间）将tx_data 的最高位赋值给 spi_mosi ，同时将tx_data 做逻辑左移，最后一位补一；如果计数器（tx_cnt == 8) ,表示当前的数据已经发送完毕了，跳转状态机到 0；如果计数器没有加到 8，跳转到状态机 3

状态3：产生 spi_clk = 1 ，同时计数器加一，表示tx_data 已经发送了 1 bit ，跳转状态机到2；

接收代码

reg spi_clk_r = 0;
always @ (posedge phy_clk )
spi_clk_r <= spi_clk;

wire rx_pos_clk = ({spi_clk_r, spi_clk} == 2'b01) ? 1'b1 : 1'b0;

得到 spi_clk 的上升沿，因为当前代码为（CPOL = 0, CPHA = 0) 表示时钟上升沿接收数据。

reg [2:0] rx_cnt = 0;
always @ (posedge phy_clk )
if(spi_cs)
begin
    spi_data_rdy <= 0;
    rx_cnt <= 0;
end
else if(rx_pos_clk)
begin
    spi_dout <= {spi_dout[6:0], spi_miso};
    rx_cnt <= rx_cnt + 1;
    if(rx_cnt == 7) spi_data_rdy <= 1;
    else spi_data_rdy <= 0;
end
else spi_data_rdy <= 0;

在片选无效时，接收计数器（rx_cnt) 清零。每当得到一个spi_clk 的上升沿（rx_pos_clk) , spi_miso (其他设备发送，当前模块接收）信号被存储到spi_dout 中，同时计数器（rx_cnt) 加一。当接收8-bit后， spi_data_rdy = 1 ，通知上层模块， SPI模块得到一个byte的数据了；其他情况 spi_data_rdy = 0

仿真工程代码：

`timescale 1ns / 1ps


module simple_spi_sim(

);

reg clk = 0;
always clk = #10 ~clk;

reg rst_n = 0;


reg [7:0] spi_din = 8'hff;
reg spi_data_vld = 0;

initial
begin
    spi_data_vld = 0;
    rst_n = 0;
    #200;
    rst_n = 1;

    #400;
    @(posedge clk);
    spi_din = 8'h5d;
    spi_data_vld = 1;
    @(posedge clk);
    spi_data_vld = 0;

    #400;
    @(posedge clk);
    spi_din = 8'h3c;
    spi_data_vld = 1;
    @(posedge clk);
    spi_data_vld = 0;

    #400;
    @(posedge clk);
    spi_din = 8'h47;
    spi_data_vld = 1;
    @(posedge clk);
    spi_data_vld = 0;


    #200000;
    $stop;
end
wire [7:0] spi_dout;
wire spi_data_rdy;


wire spi_cs;
wire spi_clk;
wire spi_data;
simple_spi simple_spi_inst
(
    .phy_clk      (clk),

    .spi_din      (spi_din),      // SPI需要发送的数据
    .spi_data_vld (spi_data_vld), // SPI数据 有效， 一个时钟宽度(phy_clk)

    .spi_dout     (spi_dout),     // SPI接收到的数据
    .spi_data_rdy (spi_data_rdy), // SPI接收数据有效 ， 一个时钟宽度(phy_clk)

    .spi_cs       (spi_cs),       // SPI片选 pin
    .spi_clk      (spi_clk),      // SPI时钟 pin
    .spi_mosi     (spi_data),     // SPI 主设备输出数据（从设备接收数据） pin
    .spi_miso     (spi_data),     // SPI主设备接收数据（从设备输出数据） pin

    .rst_n        (rst_n)
);

//==================================================================
endmodule

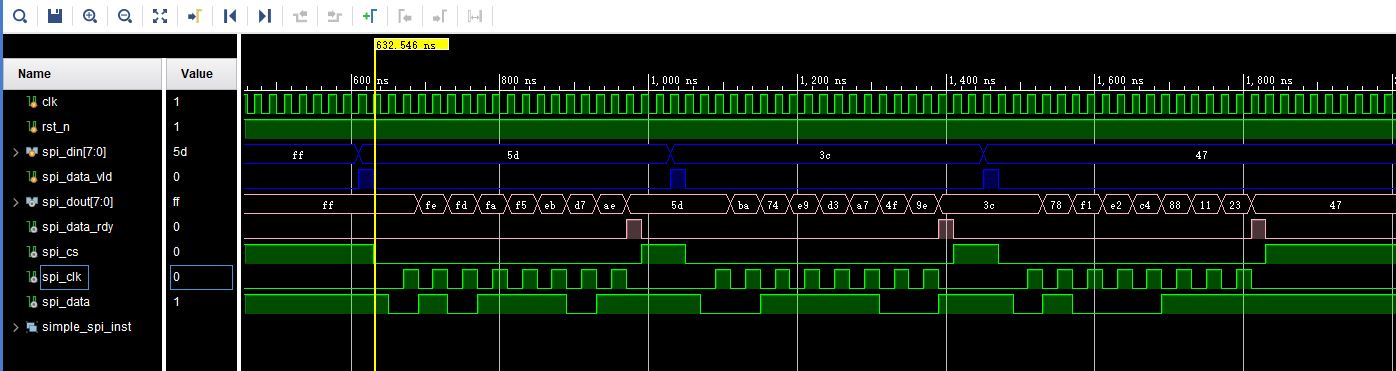

仿真波形如图4所示：

图4 仿真波形

spi_din, spi_data_vld 为仿真上层模块数据信号，当前仿真模块仿真上层模块发送数据为 8’h5d, 8’h3c, 8’h47。（蓝色信号）

spi_dout, spi_data_rdy 为上层模块接收到的信号（从其他设备发送过来，当前仿真程序是将 spi_mosi 和 spi_miso 信号连接， loopback 回环测试）（浅粉色）

spi_cs, spi_clk, spi_data 代表SPI模块 pin ，其中spi_data 是将spi_mosi 和 spi_miso 连接。回环测试。

图中我们可以看出：

首先是cs 信号为 0，然后发送spi_clk 时钟信号，同时配合spi_clk 发送spi_data 信号，这里我们可以看出， spi_data 是在spi_clk 下降沿变化数据的。当 8bit 发送完成， cs = 1 。表示当前操作结束。

接收模块在cs = 1 时，不做任何动作；在cs = 0 时，每当spi_clk时钟上升沿时，采样一个bit 数据。当 8-bit 数据接收到后，产生spi_data_rdy 信号。

总结

由上面3个SPI实验工程，从简单到复杂的实现过程中，编写一个实现基本功能的SPI模块还是比较简单使用的，可以用来处理一些SPI的设备。可以帮助大家迅速理解SPI的协议。

不足之处是spi_clk 时钟最大只能是当前时钟（phy_clk)的二分之一，甚至更低，对于高速SPI设备不能发挥出SPI的效率。同时，不是很容易添加复杂的spi 操作向SPI FLASH 操作等等。之后的文章会针对不足进行改进。

其实当大家理解了SPI协议后，会发现SPI协议要比 I2C， UART协议还要简单。 SPI协议其实就是将数据移位输出（发送），移位输入（接收），同时配合上cs， clk 信号即可。

SPI系列文章链接：

SPI 通讯协议及 SPI 相关工程详解
