Verilog 变量声明与数据类型一

Verilog语法中最基本的数据类型有 线网（wire），寄存器（reg）和整数（integer）三种类型，这三种数据类型是可综合的数据类型，在Verilog 程序设计中被广泛使用。其它还有可以用于仿真的数据类型如 timer，real，字符串等变量都可以看作reg类型的扩展。wire,reg ,integer,timer,real是声明变量类型的关键字。变量必须先声明后使用，声明后变量的数据类型也就确定了。变量声明是模块（module)内惟一的，不能在同一个模块或函数内重复声明。

1.线网（wire）：

线网（wire）类型表示逻辑单元或实例之间的连线，一般由逻辑单元的输出驱动。没有连接驱动的wire型变量的值为高阻’z’。

• wire类型变量的使用：
  • wire型变量的声明与赋值

wire类型的变量只能由assign语句赋值，或在声明时赋初值。而且赋值的机会只有一次。

变量声明实例：

wire    a, b;
wire    c = 0;
wire    d = 1'b1;
assign  a = c;



声明a, b为线网类型，并将c的值赋给a， 此时a的值为0；而且a只有这一次赋值机会。

变量c在声明的时候赋初值为0，此后c就一直保留该值，不能再给c赋值，也不能再次声明。

注意：wire类型的变量不能重复赋值。

• • 桥接

Wire 型变量作为中间变量可以实现桥接的作用。在下面的例子中可以看出，wire型变量起到变量之间值传递的作用。

实例1：

module  wire_bridge
(
    input  a,b,ci,
    output y,co
);

wire   d, e, f;

assign d = a ^ b;
assign e = a & b;
assign f = ci & d;
assign y = d ^ ci;
assign co = e | f;

endmodule

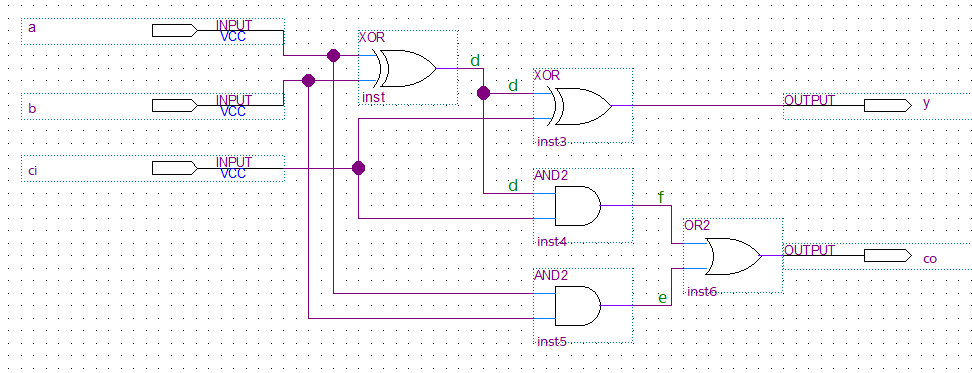

wire变量在逻辑电路中的对应关系，简单的说就是起到连线的作用。

在例化模块之间传递变量。

实例2：

module  fadder4
(
    input  ci,
    input  [3:0] a,
    input  [3:0] b,

    output [3:0] y,
    output co
);

wire  co1,co2,co3;

// 例化 一位全加器，并重复使用4次
fadder1   fadder1_inst1
(
    .ci (ci),
    .a  (a[0]),
    .b  (b[0]),
    .y  (y[0]),
    .co (co1)
);

fadder1   fadder1_inst2
(
    .ci  (co1),
    .a   (a[1]),
    .b   (b[1]),
    .y   (y[1]),
    .co  (co2)
);

fadder1   fadder1_inst3
(
    .ci  (co2),
    .a   (a[2]),
    .b   (b[2]),
    .y   (y[2]),
    .co  (co3)
);

fadder1   fadder1_inst4
(
    .ci  (co3),
    .a   (a[3]),
    .b   (b[3]),
    .y   (y[3]),
    .co  (co)
);

endmodule



wire型变量只能在并发语句或例化模块中被赋值，如实例1中的 d、e、f 和实例2中co1、co2、co3; 但wire型变量可以根据需要在并发语句或顺序语句中赋值给其他变量。

对wire型变量有以下几种赋值方式：

• 使用assign语句
• 变量定义
• 例化模块的输出

注意：wire型变量不能在顺序语句中被赋值。

寄存器（reg ）类型：

寄存器（reg）是一种具有记忆功能的数据类型。用来表示存储单元，它会保持数据原有的值，直到被改写。一般分为锁存器和触发器两种。但无论哪一种建模，它们都只能在顺序语句中被赋值，而不能在并发语句中赋值。

例：

reg a;
reg b;

always@(*)
begin
    a <= 1'b1;
    b <= 1'b0;
end



而 assign a = 1’b1; 就是错误的；因为a是reg型变量。

与wire类型变量不同的是，在reg型变量声明时可以赋初值，而后续的顺序语句可以对该变量继续赋值，从而修改原值。而wire型变量只有一次赋值机会。

注意：在同一个顺序过程语句中可以对reg型变量多次赋值，后面的赋值会替代前面的赋值，充分利用这一特点，可以使程序更简洁。但不允许在多个顺序过程语句中对同一个reg型变量都赋值。



module reg_assign
(
    input   clk,
    input   a,
    input   b,

    input   sel,
    output  c
);

reg ma;

//顺序过程语句1
always @(posedge clk)
begin
    if(sel)
        ma <= a;
end

//顺序过程语句2
always @(posedge clk)
begin
    if(!sel)
        ma <= b;
end


assign c = ma;

endmodule

上面的例子红色部分是有问题的，虽然reg 型变量允许被多次赋值，但不能在不同的顺序过程中多次赋值。上面的代码可以修改如下：

module reg_assign
(
    input  clk,

    input  a,
    input  b,

    input  sel,
    output c
);

reg    ma;

//顺序过程语句1
always @(posedge clk)
begin
    if(sel)
        ma <= a;
    else
        ma <= b;
end

assign c = ma;

endmodule



wire型变量与reg型变量都可以使用向量（vector）进行声明；

如 : wire [3:0] a, b;

reg [3:0] c, d;

向量的运算遵循运算符的规则，细节参见verilog 运算符。
