Verilog 中generate 语句

generate语句在Verilog中也是经常使用的语句，在并发语句中可以由generate引导的语句实现分支和循环，其使用形式特别类似always中的分支和循环语句，但是用法与含义却又不同，本节内容分如下几个部分介绍，generate的语法结构，generate语句的特点，generate语句的使用举例。

1. generate语句的语法结构

generate语句的语法结构是由generate… endgenerate组成块构成的，其内部可以由case，if，for等引导的分支或循环语句构成，分支或循环也可以嵌套。

• • generate分支语句结构(case)

generate //这里要求全部是小写字母
    case (常数表达式) //常数表达式一般由`define，parameter,localparam等定义的常数组成的表达式。
    表达式值1: begin: <label_1>   //label是可选的，但有label 在RTL级对例化的电路的识别有帮助。
        <代码>
    end
    表达式值2: begin: <label_2>
        <代码>
    end
    default: begin: <label_3>
        <代码>
    end
    endcase

endgenerate



• • generate分支语句（if）

generate
    if (条件1) begin: <label_1>
        <code>;
    end
    else if (条件2) begin: <label_2>
        <code>;
    end
    else begin: <label_3>
        <code>;
    end

endgenerate

• • generate循环语句（for）

genvar <var>;

generate
    for (<var> = 0; <var> < <limit>; <var> = <var> + 1)
    begin: <label>
        模块例化（或形成临时例化）
    end
endgenerate

• • generate  for 循环语句嵌套

genvar <var1>, <var2>; //由genvar声明两个变量，一般是整型变量

generate
    for (<var1> = 0; <var1> < <limit>; <var1> = <var1> + 1)
    begin: <label_1>
        for (<var2> = 0; <var2> < <limit>; <var2> = <var2> + 1)
        begin: <label_2>
            <code>
        end
    end

endgenerate

• generate语句的特点:

  • generate语句只能用在并发过程中，不能用在always引导的顺序过程中。

  • generate语句内可以有多个并发过程，即可以使用assign赋值语句，也可以使用always过程。甚至可以使用带时钟边沿的always过程形成时序电路。但是always过程一定要在case，if或for之内，这一点与普通的always引导的分支与循环语句完全不同。例：利用generate for 实现8个数求最小值。假设数据m为 8-bit 位宽，8位深度的二维数组 。

genvar i;

generate
    for (i = 0; i < 4; i = i + 1;) begin
        assign m_tmpa[ i ] = (m[ i*2+1 ] > m[ i*2 ]) ? m[ i*2 ] : m[ i*2+1 ];
    end

    for(i = 0; i < 2; i = i + 1) begin
        always@(posedge clk)
            m_tmpb[ i ] <= (m_tmpa[ i*2+1 ] > m_tmpa[ i*2 ] ) ? m_tmpa[ i*2 ] : m_tmpa[ i*2+1 ];
    end

    assign m_min = m_tmpb[ 1 ] > m_tmpb[ 0 ] ? m_tmpb[ 0 ] : m_tmpb[ 1 ];

endgenerate

从上例可以看出，在第二个for循环中使用了时序电路，但always必须在for循环之内。

• generate 语句真正含义是实现例化，可以显式例化module模块，也可例化由赋值语句或always过程引导的块（block），如上例中的语句。

for (i = 0; i < 4; i = i + 1) begin
    assign m_tmpa[ i ] = (m[ i*2+1 ] > m[ i*2 ]) ? m[ i*2 ] : m[ i*2+1 ];
end

该for循环例化了4个比较电路，并将结果赋给m_tmpa[3]，m_tmpa[2]，m_tmpa[1]和m_tmpa[0]。

• 应用举例

例1：参数化例化多个I2C接口

module multi_i2c
#( parameter NUM = 4 )
(
    input                     clk,
    input      [ 7: 0 ]       tx_data ,
    input      [ NUM - 1: 0 ] tx_req,
    output     [ NUM - 1: 0 ] tx_rdy,

    inout      [ NUM - 1: 0 ] i2c_scl,
    inout      [ NUM - 1: 0 ] i2c_sda,

    input      [ NUM - 1: 0 ] rx_ack,
    output reg [ NUM - 1: 0 ] rx_rdy,
    output reg [ NUM * 8 - 1: 0 ]       rx_data
);

reg  [ 7: 0 ] rx_data_r[ NUM - 1: 0 ];
reg  [ 7: 0 ] tx_data_r[ NUM - 1: 0 ];
wire [ 7: 0 ] rx_data_tmp[ NUM - 1: 0 ];
wire [ NUM - 1: 0 ] rx_rdy_tmp;

genvar i;
generate
    for ( i = 0; i < NUM; i = i + 1 )
    begin:tx_signal
        always@( posedge clk )
            if ( tx_req[ i ] )
                tx_data_r[ i ] <= tx_data;
    end

    for ( i = 0; i < NUM; i = i + 1 )
    begin:rx_signal
        always@( posedge clk )
        begin
            if ( rx_ack[ i ] )
                rx_rdy[ i ] <= 0;

            if ( rx_rdy_tmp[ i ] & ( !rx_rdy[ i ] ) )
            begin
                rx_rdy[ i ] <= 1'b1;
                rx_data[ i*8 +: 8 ] <= rx_data_tmp[ i ];
            end
        end
    end

    for ( i = 0; i < NUM; i = i + 1 )
    begin:I2C_module
        i2c i2c_inst
        (
            .clk     ( clk ),

            .tx_rdy  ( tx_rdy[ i ] ),
            .tx_data ( tx_data_r[ i ] ),

            .i2c_scl ( i2c_scl[ i ] ),
            .i2c_sda ( i2c_sda[ i ] ),

            .rx_data ( rx_data_tmp[ i ] ),
            .rx_ack  ( rx_ack[ i ] ),
            .rx_rdy  ( rx_rdy_tmp[ i ] )

        );

    end
endgenerate

endmodule



例1中利用generate for 例化多个I2C接口，所有的接口信号的握手关系也都通过generate 块结构实现。实际上在generate 引导的块中都是例化的结果，有的显式例化，如：

for ( i = 0; i < NUM; i = i + 1 )
begin:I2C_module
    i2c i2c_inst
    (
        .clk     ( clk ),
        .tx_rdy  ( tx_rdy[ i ] ),
        .tx_data ( tx_data_r[ i ] ),
        .i2c_scl ( i2c_scl[ i ] ),
        .i2c_sda ( i2c_sda[ i ] ),
        .rx_data ( rx_data_tmp[ i ] ),
        .rx_ack  ( rx_ack[ i ]),
        .rx_rdy  ( rx_rdy_tmp[ i ] )
    );
end

有的隐式例化（注意：Quartus下for格式必须显式例化），比如代码可以书写如下：

for (i = 0; i < NUM; i = i + 1)
begin
    always@(posedge clk)
    if(tx_req[ i ])
        tx_data_r[ i ] <= tx_data;
end

相当于隐式例化了NUM个always block组成的电路。

例2：利用 generate if 设计功能可参数化子模块，并提供例化模型

利用generate if生成的模型如下，

module gen_if_case
#( parameter SEL = "sub" )
(
    input  [ 3: 0 ] a, b,
    output [ 7: 0 ] c
);

generate
    if ( SEL == "add" )
        assign c = a + b;
    else if ( SEL == "sub" )
        assign c = a - b;
    else if ( SEL == "MUL" )
        assign c = a * b;
    else
        assign c = { a, b };
endgenerate

endmodule



例3，利用generate case 生成的模型如下：

module gen_if_case
#( parameter SEL = "sub" )
(
    input  [ 3: 0 ] a, b,
    output [ 7: 0 ] c
);

generate
    case ( SEL )
    "add"
    :
        assign c = a + b;
    "sub"
    :
        assign c = a - b;
    "MUL"
    :
        assign c = a * b;
    default:
        assign c = { a, b };
    endcase
endgenerate

endmodule



仿真激励程序(testbench) tb.v

`timescale 10ns/1ns

module tb ( );

reg [ 3: 0 ] a, b;

wire [ 7: 0 ] add_c;
wire [ 7: 0 ] sub_c;
wire [ 7: 0 ] mul_c;
wire [ 7: 0 ] other_c;

initial
begin
    a = 0;
    b = 0;
    #10

    a = 8;
    b = 2;
    #10

    a = 4;
    b = 6;
end

gen_if_case
#(
    .SEL( "add" )
)
gen_if_case_add
(
    .a ( a ),
    .b ( b ),
    .c ( add_c )
);

gen_if_case
#(
    .SEL( "sub" )
)
gen_if_case_sub
(
    .a ( a ),
    .b ( b ),
    .c ( sub_c )
);

gen_if_case
#(
    .SEL( "MUL" )
)
gen_if_case_mul
(
    .a ( a ),
    .b ( b ),
    .c ( mul_c )
);

gen_if_case
#(
    .SEL( "" )
)
gen_if_case_other
(
    .a ( a ),
    .b ( b ),
    .c ( other_c )
);

endmodule



在仿真程序中 例化了4个模块，分别为加（add）,减（sub）,乘（ MUL）以及other， 在other中实现位拼接。

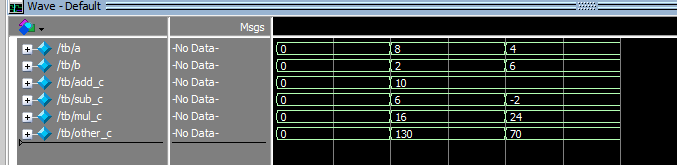

Modelsim的仿真波形如图1：

图1

可以在Quartus 下查看生成RTL电路，操作步骤如下：

• 将tb.v设置成顶层文件，
• Start Analysis and Elaboration

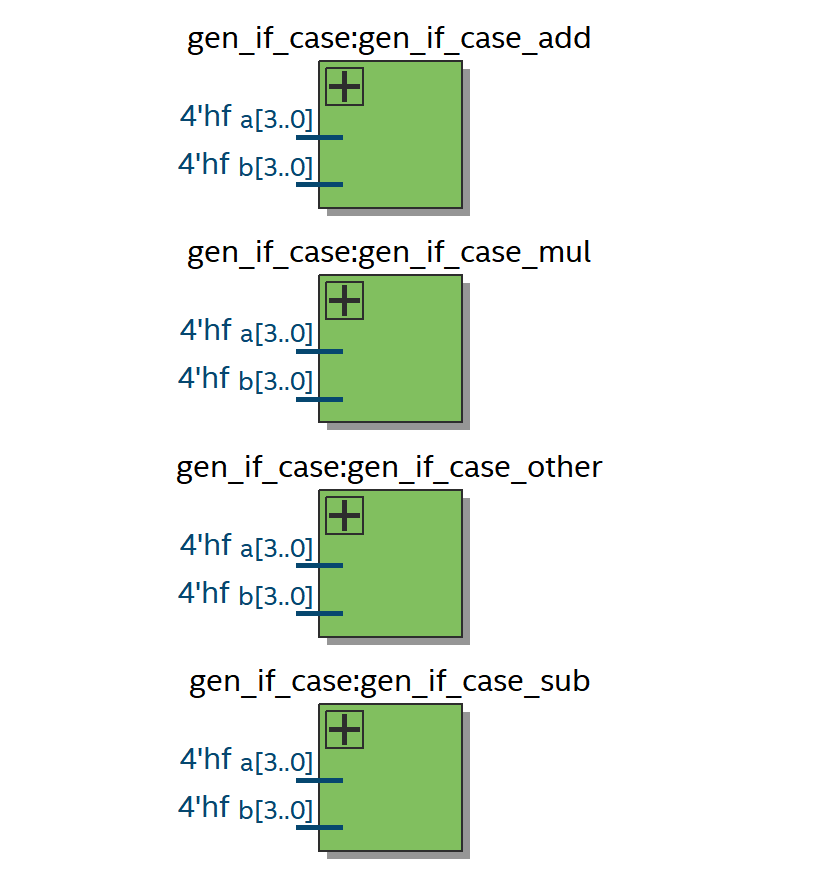

• 鼠标左键单击菜单Tools–>Netlist Views–>RTL View，可以看到图2的结果

图2

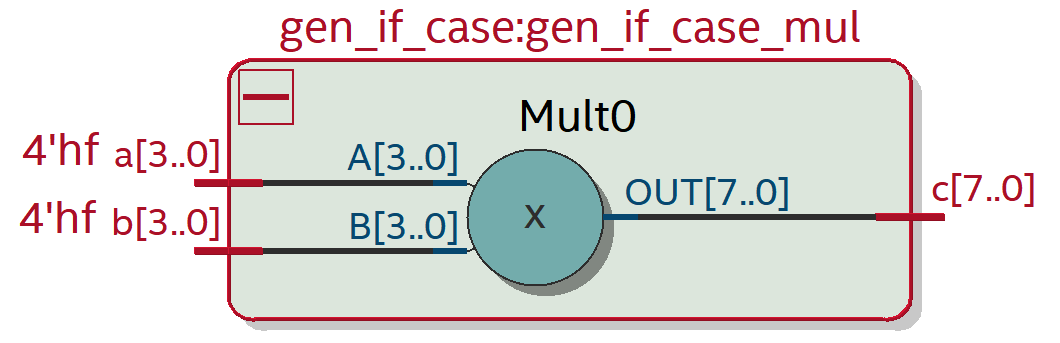

• 点击gen_if_case: gen_if_case_mul 查看底层模块，如图3，

图3

从图3中可以看出，例化名可以传递到底层。

1. 练习题：
   1. 在Vivado下创建工程
   2. 在Vivado下综合本文中的例2和例3
   3. 仿真
   4. 查看RTL电路
