LATTICE的FPGA开发软件diamond的安装

作者：谢建宁

软件下载地址：（下载前需要提前注册为latticesemi会员）http://www.latticesemi.com/en/Products/DesignSoftwareAndIP/FPGAandLDS/LatticeDiamond.aspx

1、 系统配置要求

1.1、Windows 7 (32-bit or 64-bit), Windows 8/8.1 (32-bit or 64-bit), or Windows

10 (32-bit or 64-bit)

1.2、大约5.75GB的硬盘空间

1.3、网卡（Network adapter）

1.4、1024 X 768 graphics display

1.5、 推荐有4G以及上的内存（RAM）

2、 注意

2.1、安装前关闭其他的软件，尤其是360等杀毒软件！

2.2、注意自己的操作系统与下载的Diamond软件版本是否一致！

3、 安装过程：

3.1、先将下载的zip文件解压：

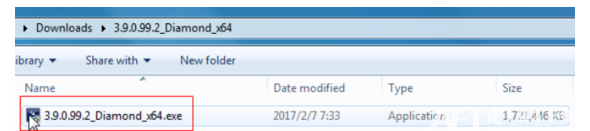

3.2、右键图中exe文件，以管理员权限运行；

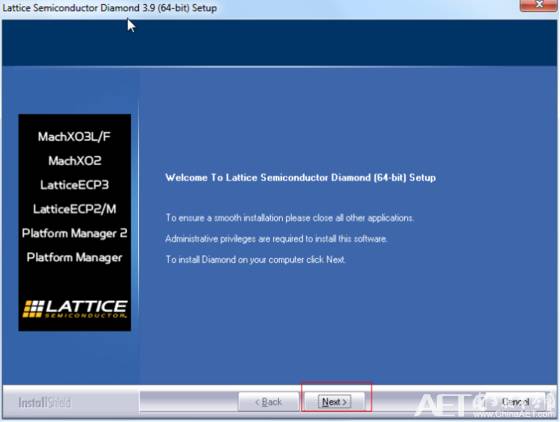

3.3、点击next；

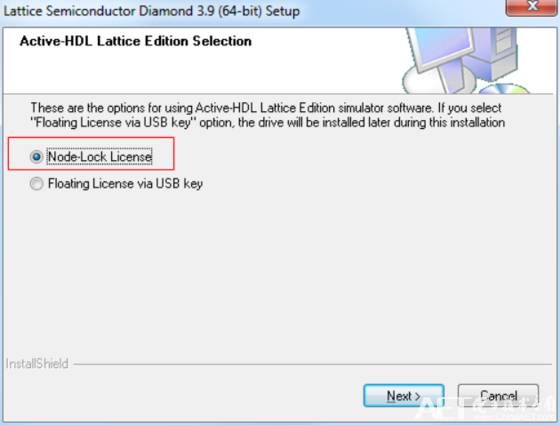

3.8、选择代码限定版License，然后继续；

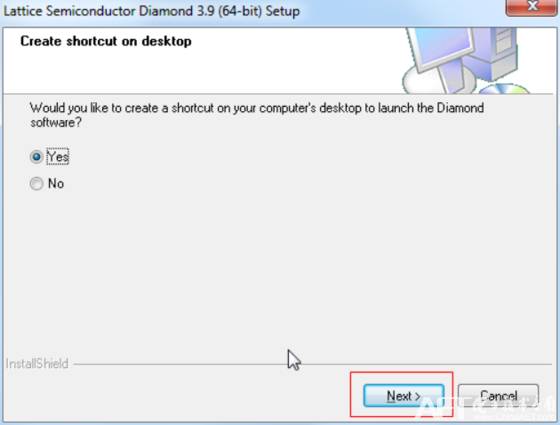

3.9、点击yes，在桌面创建快捷方式，然后next；

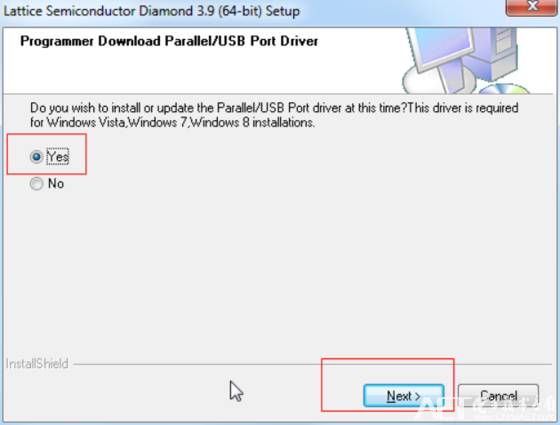

3.10、点击yes，安装并口/USB端口驱动，然后next；

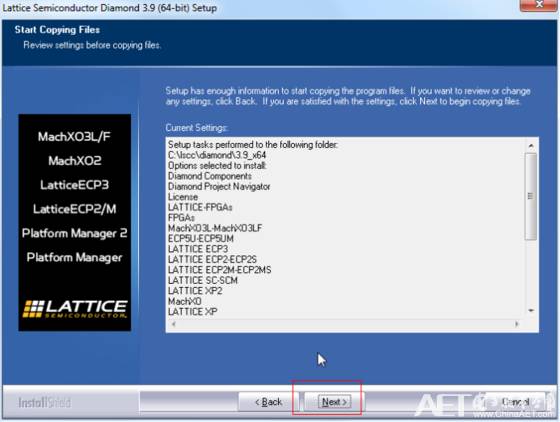

3.11、默认即可，直接next；

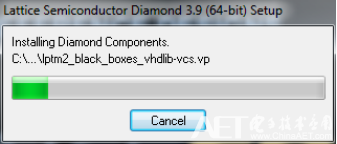

3.12、然后出现这个界面，稍微等待一下：

3.13、等待大概3-5分钟后，出现安装完成界面，点击finish退出；

1、 License说明：

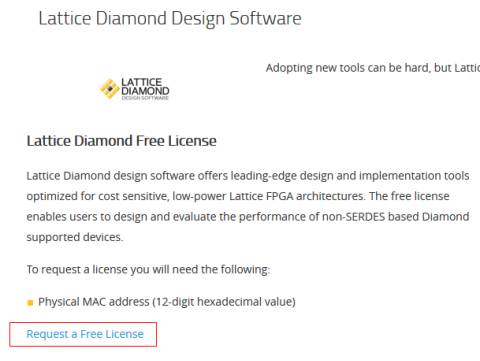

可以去Latticesemi的官网免费申请限定代码版本的License：

具体的网址为：

4.1

免费版本与付费版本的区别就是有些特别的IP核不能使用，（SERDES…)

5.1

如需要付费版本想使用全部IP核可以自行查看自己电脑的MAC地址的HOSTID值，修改license.dat的HOSTID值.
