作者：谢建宁
LATTICE DIAMOND 软件使用说明
测试环境（win10 x64 软件Diamond 3.11 x64）

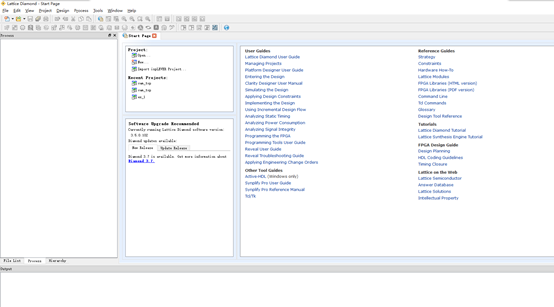

打开软件

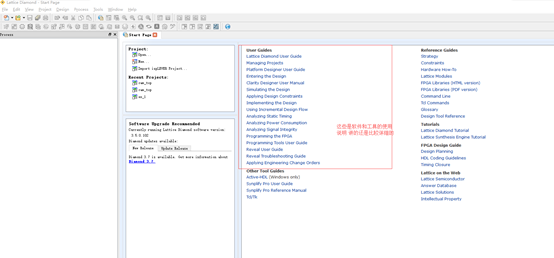

如图所示
然diamond的中文资料并不是特别多，但是软件中自带的英文资料放在了很显眼的位置，如上图红色圈的地方。Lattice diamond user guide 主要是介绍软件的使用说明，包括工程的建立方法，软件使用流程，具体的工具讲解会跳到专门的手册上，比如reveal user guide ，里面是详细讲解这个时序分析工具的使用。

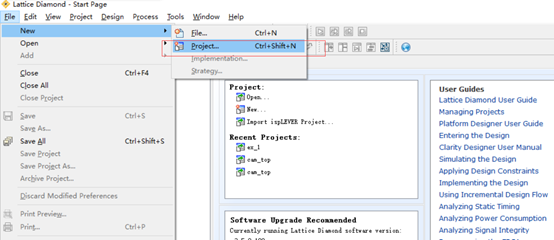

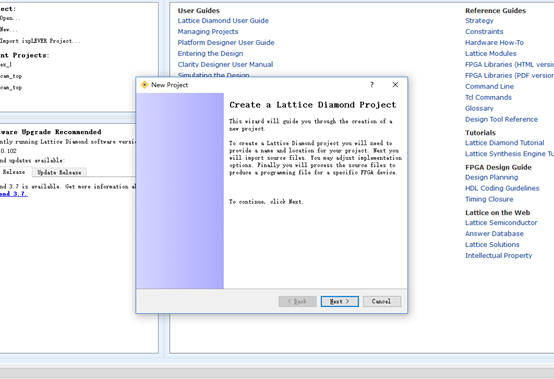

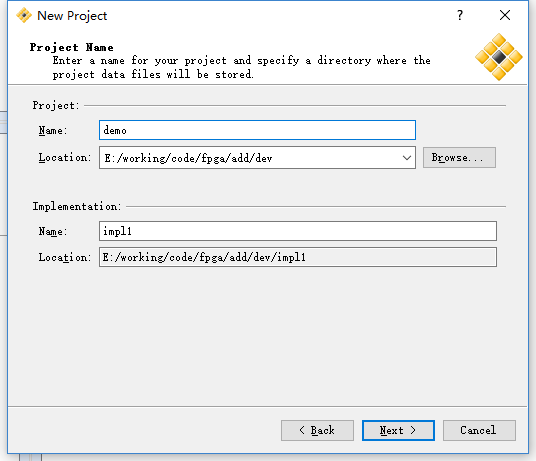

2、如常规软件一样编程设计前要建立工程。如图：
ànext>

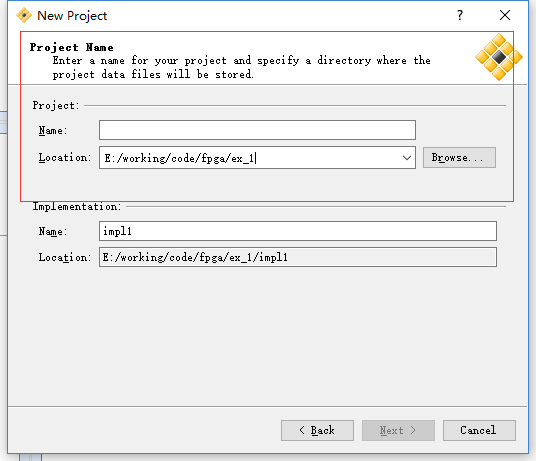

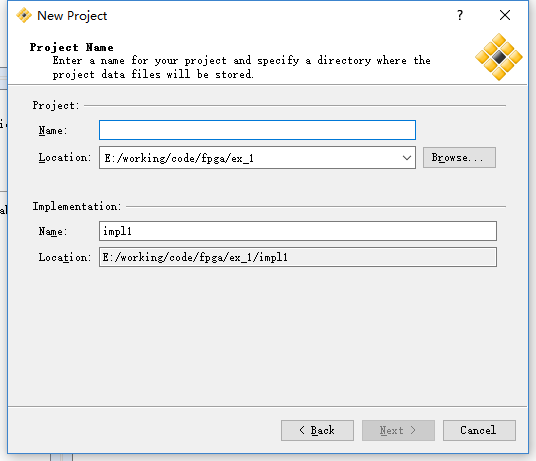

默认填name 和location 这两项就可以，不想出现不必要的麻烦文件名和文件位置一定不要有中文。
3、点击browse
我在工程文件夹下又建了5个文件夹。目的是方便工程的管理，方便后期的维护。
IP主要用来放置用到的IP核。
Src文件夹放置工程文件，也就是工程保存到这个文件夹下了，里面是软件操作过程产生的一些系统文件，也包括下载文件。
Doc 文件夹存放的是关于工程的开发文档，包括寄存器定义，开发日志，注意事项等。
rtl文件夹下存放的是用户写的.V文件。
TBench文件夹下放的是仿真文件和仿真工程。
设置后如图：
Next
4、
Di

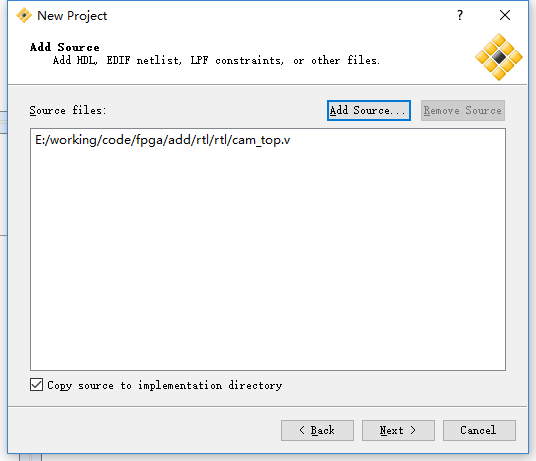

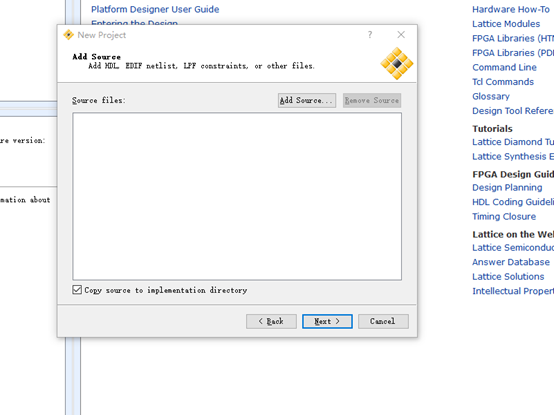

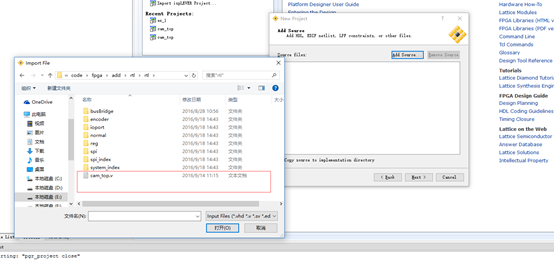

如果工程的程序已经编写完成可以在此时添加进去，点击add source 选择要添加的文件。
可以在此处将所有的文件添加进去。为了演示其他功能，剩下的文件稍后用另一种方式添加。
Next。
5、

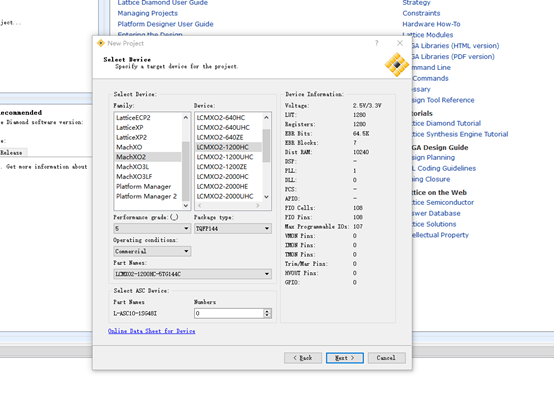

根据实际使用芯片型号选择。不多说。
Next
6、

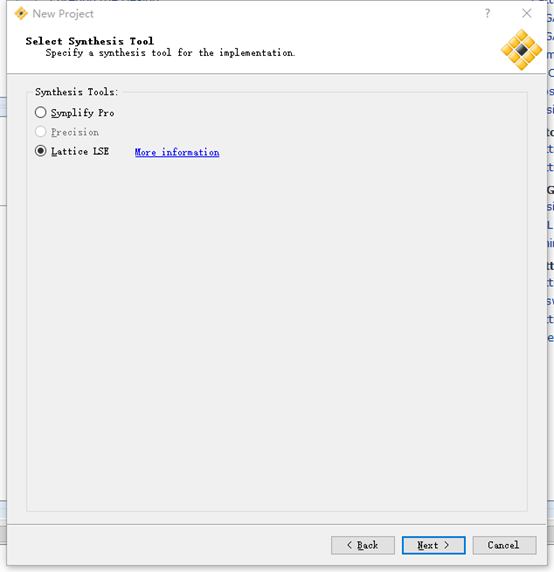

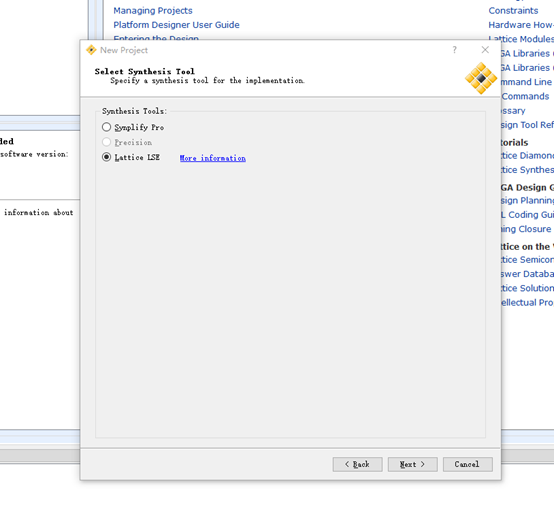

此处选择综合的工具，Synplify pro 是第三方综合工具，综合优化能力很强，lattice lse 是自家的综合器，综合后的体积能大一些。
根据实际情况选择综合工具。
注意： 综合工具选择后不要随意更改，会出现未知错误。

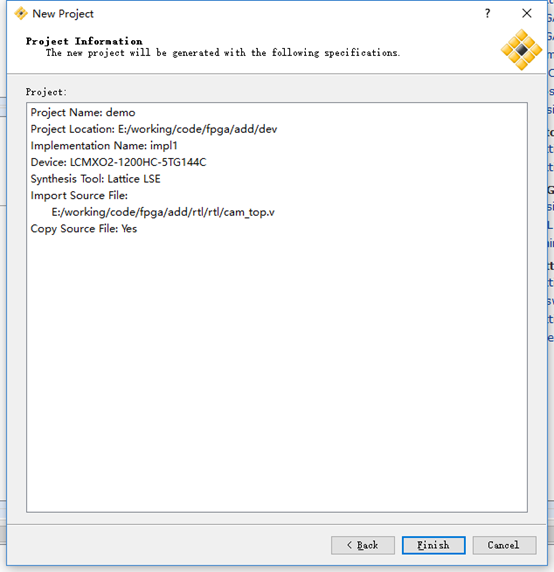

Finsih。工程建立完成。
此处选择综合的工具，Synplify pro 是第三方综合工具，综合优化能力很强，lattice lse 是自家的综合器，综合后的体积能大一些。
根据实际情况选择综合工具。
工程建立后我们就可以进行程序的编写添加了。

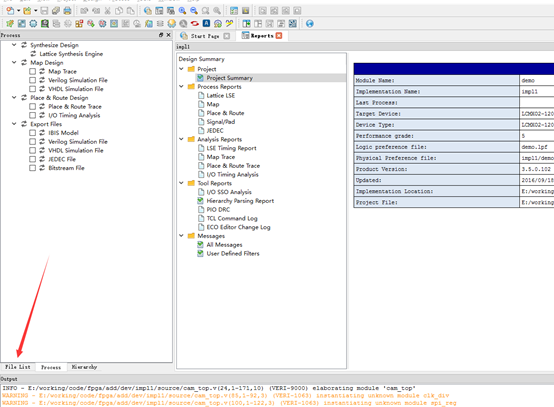

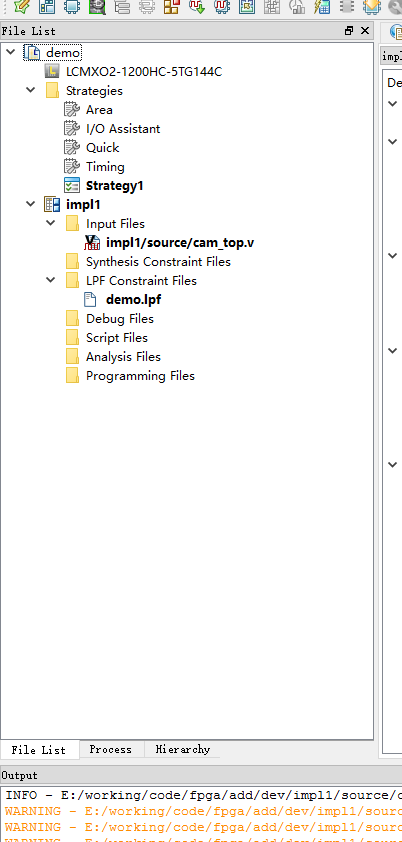

选择左下角file list 选项卡

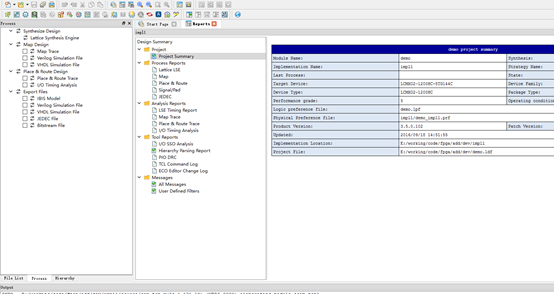

这里主要是工程的信息。

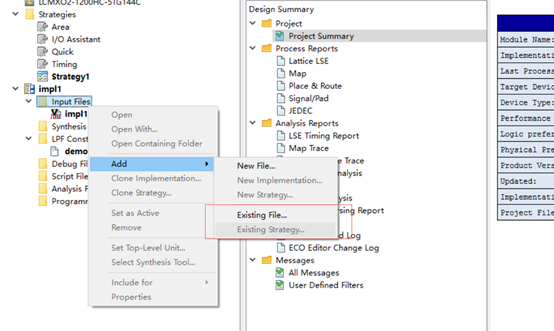

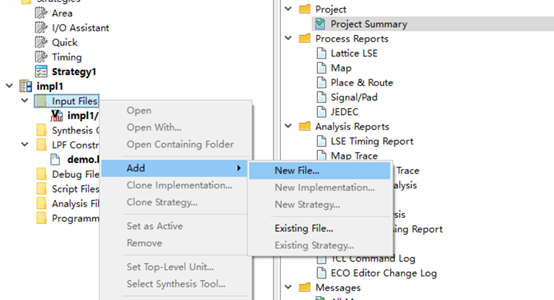

在input files 上右键弹出选项addànew file。。。

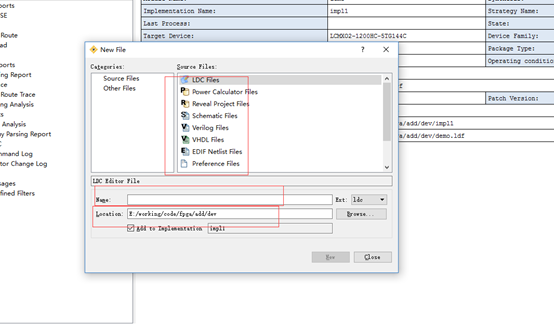

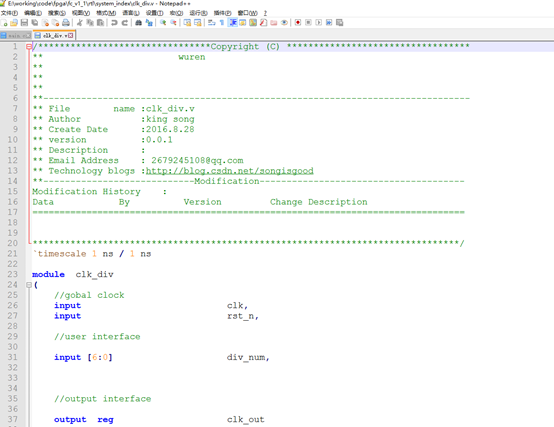

在这选择添加文件的类型文件名和文件的路径根据实际情况添加。由于diamond的文本编辑不是特别好用，所以通常都用第三方的文本编辑器。如notepad++。
。

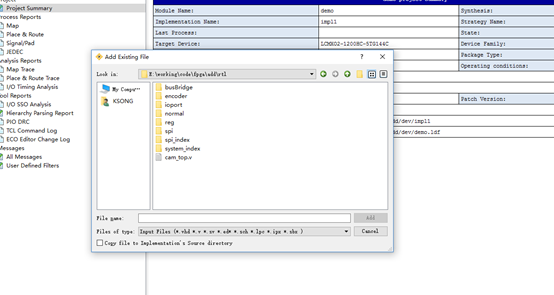

所以主要都是添加文件的，文件添加和新建类似如图：

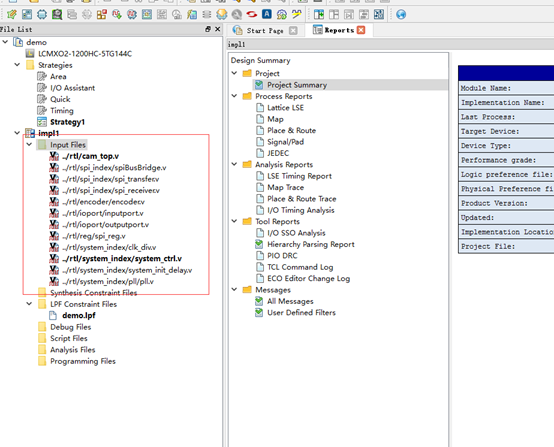

将文件都添加进去。

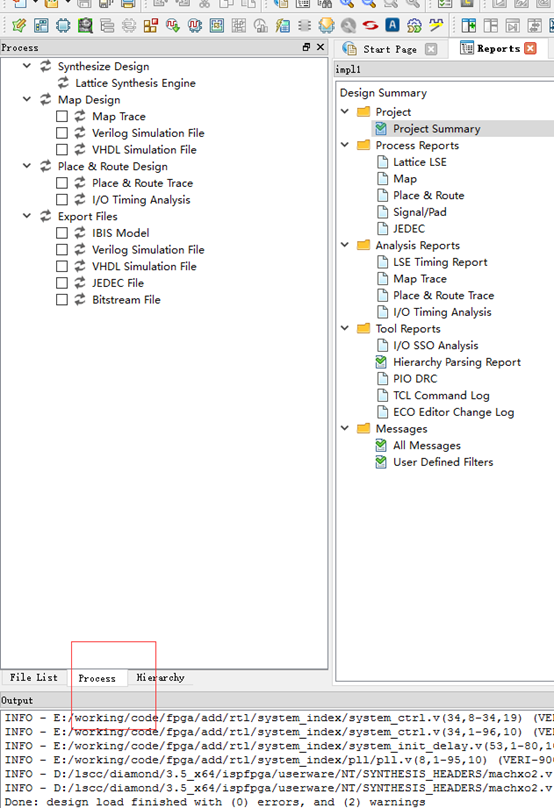

2、选择左下角process选项卡

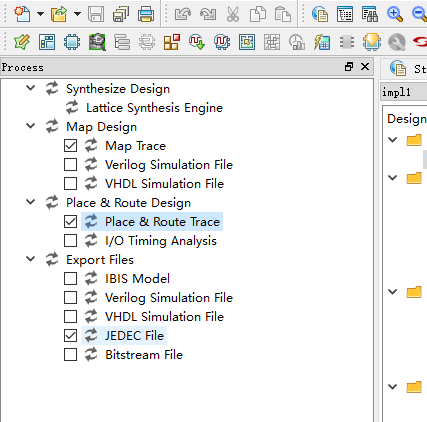

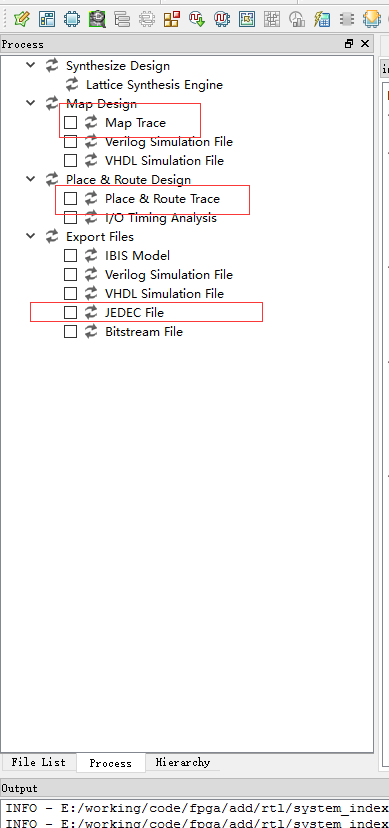

这时这是要设置一下，如果不用diamond做仿真勾选这3项就可以。

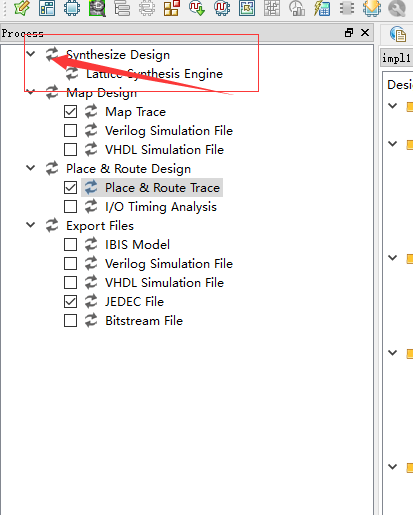

第一项是综合，点击综合按钮就是两个收尾相接的小箭头。

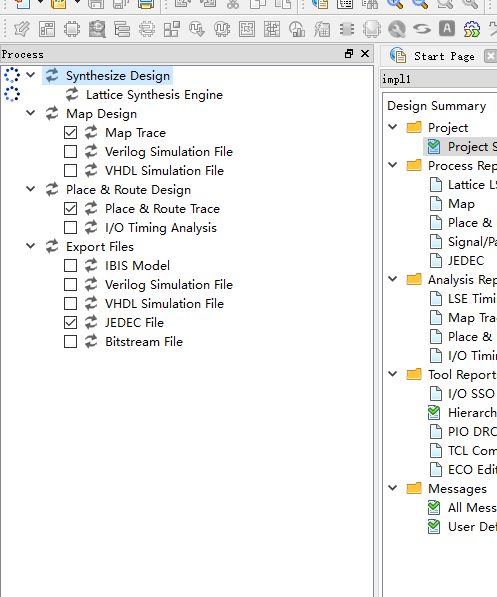

综合中。

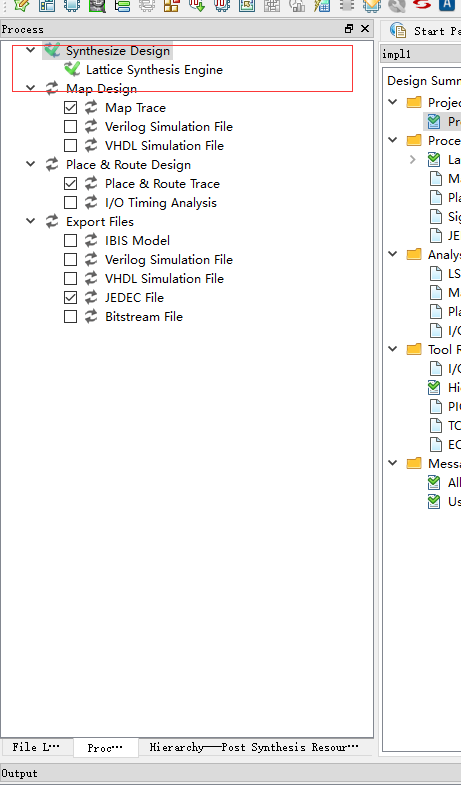

综合完成。

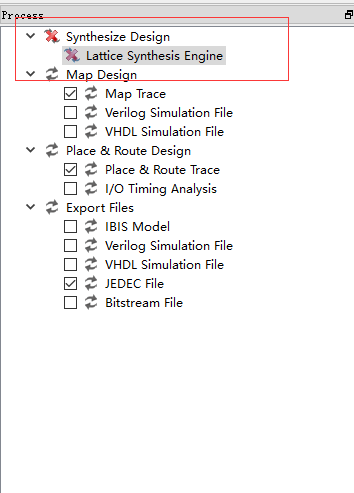

综合失败则是红色的×
根据错误提示选择改正错误从新综合。

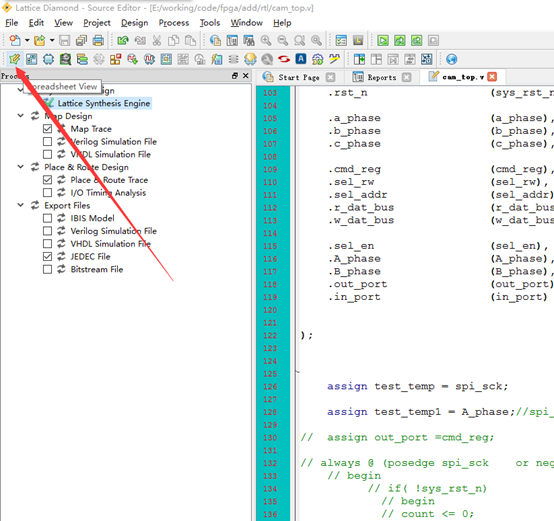

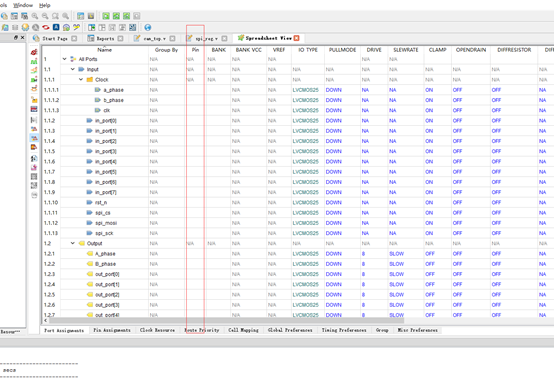

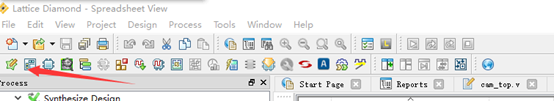

如果综合没有问题，则开始进行管脚分配。点击左上角spreadsheet。
根据实际情况将引脚填入到pin中。

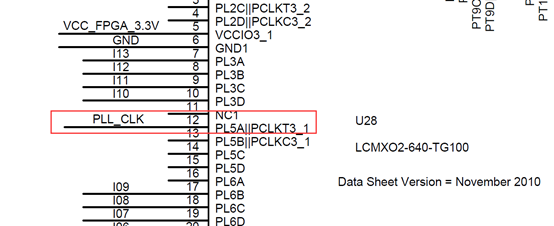

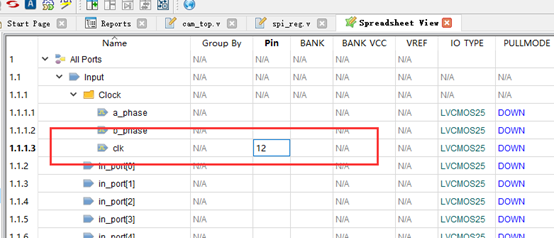

例如如原理图中时钟输入脚为12脚则对应clk填入12即可如图。右键点击找到12脚即可。！！！
填好按回车即可。
PULLMODE可以设置端口的状态 上拉下拉等。

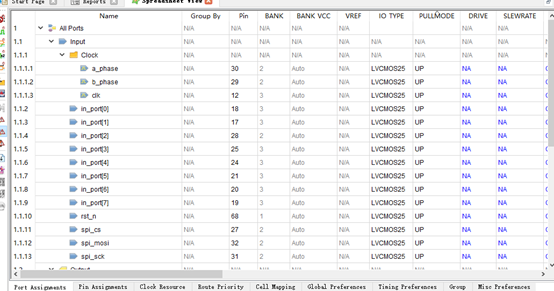

设置好后如图：

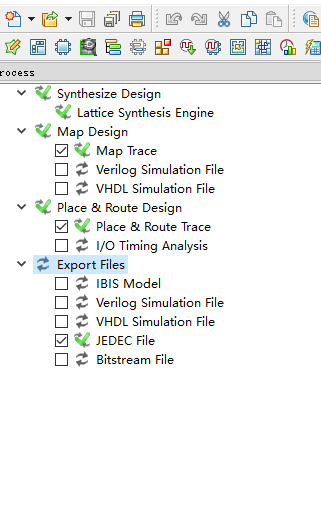

之后可以依次点击 MAP design à Place & route Design à Export Files. 或者直接点击 export Files 则依次向下运行。没有问题责出现全绿。
点击下载

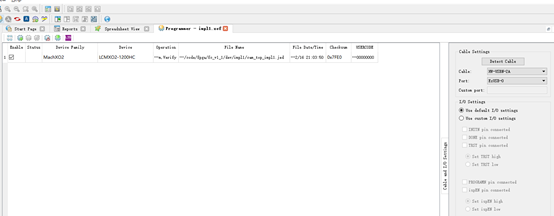

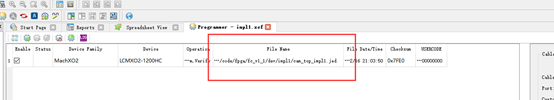

出现如图

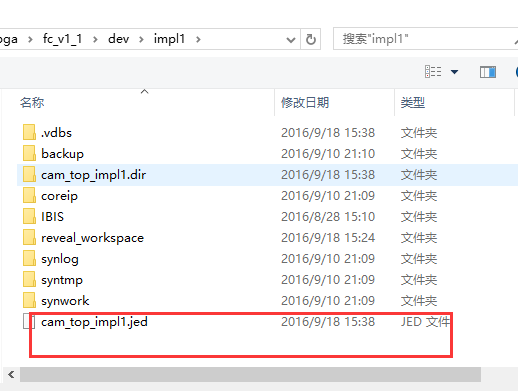

点击 file name 选择要下载的程序

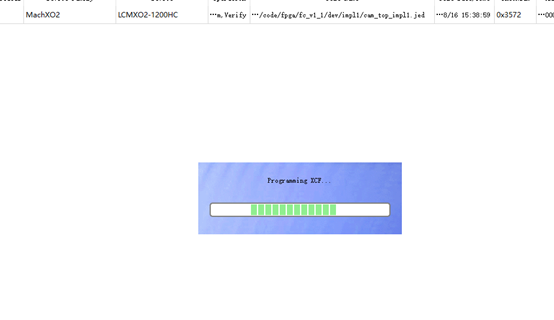

点击下载按钮则开始将程序下载到对应的芯片中。

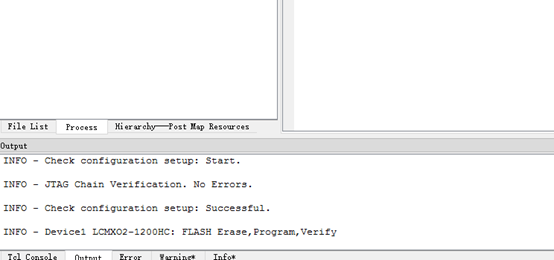

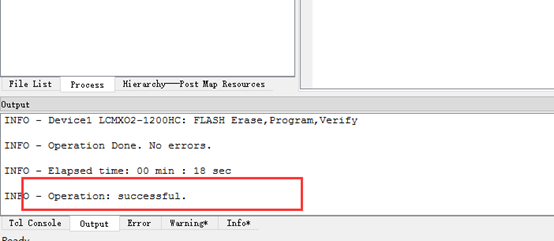

下载成功！可以尽情的玩耍了。
