上节内容讲解了计算机异步串行接口（UART）的基本常识及与之配合使用的电平标准如RS232，RS485，RS422等，由于计算机标准串口（如DB9）中用于握手的协议使用越来越少，更多的只是使用TXD，RXD用于收发，因此本节内容将着重详细讲解UART 通信协议中TXD，RXD部分内容。
1.UART在通信分类中的位置

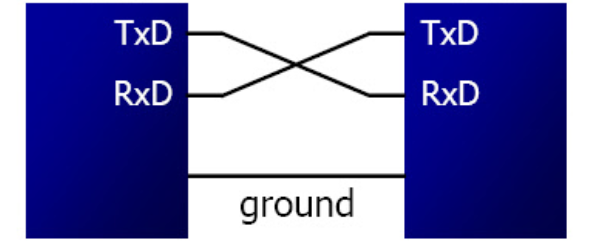

在通信中根据不同的分类方式，把通信分成若干类，那么UART是哪一类呢？UART（universal asynchronous receiver-transmitter）是属于异步、串行、全双工通信。一般配合双绞线使用，因此也是有线通信类。UART在通信过程中分为RXD与TXD，通信双方在物理是交叉连接的，即发送方的TXD接到接收方的RXD上。反之亦然。如图1，
图1
为了能更好在数据端恢复数据，UART的数据帧是通过精心设计的。
2. UART数据帧结构
图2

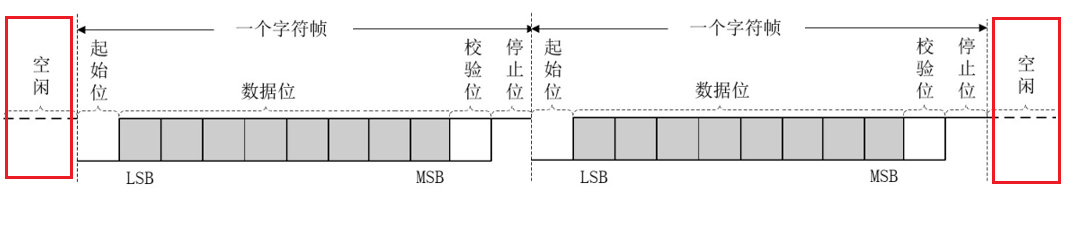

如图2所示，在UART串行收发的过程中，数据帧一般分为空闲（idle）、起始（start）、数据（data)、奇偶校验（parity），停止（stop），再空闲等几个环节，下面就这几个步骤进行详细解释。通信的流程如下：
- 空闲（idle）–>
- 起始位（start bit，1 bit）–>
- 数据（data–>5，6，7， 8 bits）–>
- 校验位（parity ，1 bit，可选）–>
- 停止位（1，1.5，2bits）–>
- 空闲（可选）–>
- 起始位（下一字符帧的start bit)–>….。

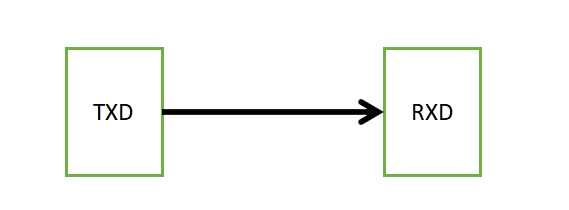

收发双方如图3，
图3
-
空闲
空闲是指发送方没有数据发送，处在空闲状态。此时在UART的TXD端应该发送1，或维持TXD为高电平。高电平的持续时间不定，一直持续到发送端有数据需要发送为止。空闲位一般不计在数据帧中。
-
起始位
起始位以0作为数据帧的开始，一般情况下由空闲状态到数据发送的标志性转换，也是数据帧的第一位。一般起始位的前一位是空闲位，也可能是上一帧数据的停止位，如图4。起始位的宽度是一个标准数据位的宽度。
图4
-
数据
在异步串行通信中，数据一般可以使用5位，6位，7位或8位，由于在计算机的数据组织结构中都是按照字节组织的，因此数据一般都使用8位的方式进行传输。当然也不排除一些特殊的应用场景使用5 bits，6 bits或7 bits。发送时低位在前（先发LSB），高位在后（后发MSB），见例1。
-
校验位
在UART的结构中，校验位是可选的，也就是可带校验位也可以不带校验位；是否需要校验位看实际的应用场景对数据的准确性要求程度。校验一般采用奇校验或偶校验，校验位附在数据之后。至于是采用奇校验还是偶校验是收发双方事先约定的。奇偶校验只能判别8个数据位中出现1位错误，但不能指明哪一位发生错误。也就是只能检错不能纠错。
-
-
奇校验
-
奇校验是指数据位中1数量（个数）与校验位为1的总数为奇数个。例：
如发送的8位数据位8’b1001_0011，如果采用奇校验，由于数据中1的个数为4，不是奇数，因此需要在数据之后补1，形成奇数个1（5个1），最终为9’b1001_0011_1。再如发送的数据为8’b1101_1010，加上奇校验后为9’b1101_1010_0。
-
-
偶校验
-
偶校验是指数据与校验位合在一起后1的个数为偶数，同样的8’b1001_0011，采用偶校验时需在后面补零，形成9位数据，即9’b1001_0011_0，最终9位数据中1的个数为偶数个。
-
停止位
停止位以1作为数据帧的结束，停止位可以为1位，1.5位或2位。1.5位用的比较少，一般会设1位或2位。一般在收发双方的时钟或波特率比较准确时可以采用1位停止位，当双方的波特率存在误差时，一般采用2位停止位。用于消除误差积累。
例1： 4个byte数据分别以奇校验，偶校验，无校验，停止位为1位时写出待发送的数据。（数据为 8’b1010_0011，8’b0010_1111，8’b1110_1110，8’b1111_1111;）
（1）奇校验，1个停止位
8’b1010_0011–>11’b 0_1100_0101_1_1
起始位（0）–数据（1100_0101低位在前）–奇校验位（1）–停止位（1）
8’b0010_1111 –>11’b0_1111_0100_0_1
8’b1110_1110 –>11’b0_0111_0111_1_1
8’b1111_1111–> 11’b0_1111_1111_1_1
（2）偶校验，1个停止位
8’b1010_0011–>11’b 0_1100_0101_0_1
起始位（0）–数据（1100_0101低位在前）–偶校验位（0）–停止位（1）
8’b0010_1111 –>11’b0_1111_0100_1_1
8’b1110_1110 –>11’b0_0111_0111_0_1
8’b1111_1111–> 11’b0_1111_1111_0_1
（3）无校验，1个停止位
8’b1010_0011–>10’b 0_1100_0101_1
起始位（0）–数据（1100_0101低位在前）–停止位（1）
8’b0010_1111 –>10’b0_1111_0100_1
8’b1110_1110 –>10’b0_0111_0111_1
8’b1111_1111–> 10’b0_1111_1111_1
例2：利用Verilog描述8位数据的串行发送器，要求参数化奇偶校验部分和停止位数量，假设时钟频率为9600 Hz。
module tx
#(
parameter PARITY = "ODD", // "ODD" "EVEN" "NONE"
parameter STOP_BIT = 1
)
(
input rst,
input clk,
input [ 7: 0 ] tx_data,
input tx_rdy,
output reg tx_ack,
output reg tx
);
localparam [ 3: 0 ]
IDLE = 0,
START = 1,
FIRST_BIT = 2,
SEC_BIT = 3,
THIRD_BIT = 4,
FOUTH_BIT = 5,
FIF_BIT = 6,
SIX_BIT = 7,
SEVN_BIT = 8,
EIGTH_BIT = 9,
PAR_BIT = 10, //奇偶校验位
STOP1_BIT = 11, //停止位
STOP2_BIT = 12; //停止位
reg [ 7: 0 ] tx_data_r;
wire odd = ^ tx_data_r;
reg [ 3: 0 ] tx_st;
always@( posedge clk or posedge rst )
if ( rst )
begin
tx <= 1'b1;
tx_st <= 0;
tx_data_r <= 0;
tx_ack <= 1'b0;
end
else
case ( tx_st )
IDLE:
begin
tx_ack <= 1'b0;
tx <= 1'b1;
if ( tx_rdy )
begin
tx_data_r <= tx_data;
tx_ack <= 1'b1;
tx_st <= START;
end
end
START:
begin
tx <= 1'b0;
tx_ack <= 1'b0;
tx_st <= FIRST_BIT;
end
FIRST_BIT:
begin
tx <= tx_data_r[ 0 ];
tx_st <= SEC_BIT;
end
SEC_BIT:
begin
tx <= tx_data_r[ 1 ];
tx_st <= THIRD_BIT;
end
THIRD_BIT:
begin
tx <= tx_data_r[ 2 ];
tx_st <= FOUTH_BIT;
end
FOUTH_BIT:
begin
tx <= tx_data_r[ 3 ];
tx_st <= FIF_BIT;
end
FIF_BIT :
begin
tx <= tx_data_r[ 4 ];
tx_st <= SIX_BIT;
end
SIX_BIT:
begin
tx <= tx_data_r[ 5 ];
tx_st <= SEVN_BIT;
end
SEVN_BIT:
begin
tx <= tx_data_r[ 6 ];
tx_st <= EIGTH_BIT;
end
EIGTH_BIT:
begin
tx <= tx_data_r[ 7 ];
if ( ( PARITY == "ODD" ) || ( PARITY == "EVEN" ) )
tx_st <= PAR_BIT;
else
tx_st <= STOP1_BIT;
end
PAR_BIT :
begin
tx_st <= STOP1_BIT;
if ( PARITY == "ODD" )
tx <= ~odd;
else
tx <= odd;
end
STOP1_BIT:
begin
tx <= 1'b1;
if ( STOP_BIT == 1 )
begin
if ( tx_rdy )
begin
tx_data_r <= tx_data;
tx_ack <= 1'b1;
tx_st <= START;
end
else
tx_st <= IDLE;
end
else
tx_st <= STOP2_BIT;
end
STOP2_BIT :
begin
tx <= 1'b1;
if ( tx_rdy )
begin
tx_data_r <= tx_data;
tx_ack <= 1'b1;
tx_st <= START;
end
else
tx_st <= IDLE;
end
default:
tx_st <= IDLE;
endcase
endmodule
上例中首先利用localparam定义了13种常量用作发送状态，程序利用UART中的协议顺序按状态进行一个bit接一个bit发送，直到发送完规定的停止位，如果紧接着有新数据要发送，就进入下一个字节的发送周期，如果没有就退回到IDLE状态。
仿真激励程序(testbench) tb.v 如下：
`timescale 1 ns / 1 ps
module tb ();
parameter PERIOD = 104167 ; //9600HZ
reg clk;
reg rst;
reg [ 7: 0 ] tx_data;
reg tx_rdy;
wire tx_ack;
initial
begin
clk = 0;
#( PERIOD / 2 );
forever
#( PERIOD / 2 ) clk = ~clk;
end
initial
begin
rst = 1;
#( PERIOD * 2 );
rst = 0;
end
always@( posedge clk or posedge rst )
if ( rst )
begin
tx_rdy <= 0;
tx_data <= 0;
end
else
begin
if ( tx_ack )
begin
tx_rdy <= 0;
tx_data <= tx_data + 1;
end
else if ( !tx_rdy )
begin
tx_rdy <= 1'b1;
end
end
tx #
(
.PARITY ( "ODD" ),
.STOP_BIT ( 1 )
)
tx_inst
(
.rst ( rst ),
.clk ( clk ),
.tx_data( tx_data ),
.tx_rdy ( tx_rdy ),
.tx_ack ( tx_ack ),
.tx ( tx )
);
endmodule

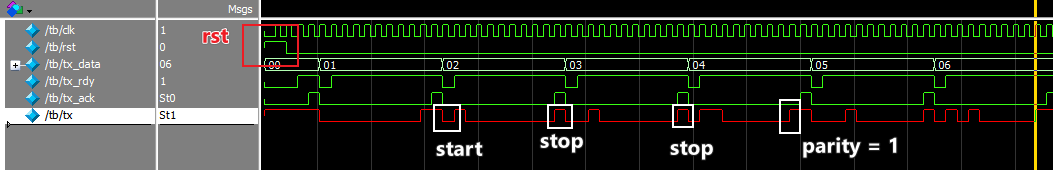

图5
关于UART协议其它部分在下节内容介绍。
对应视频：
[content_control]
[/content_control]
老师本节UART串行8为发送器中，ODD和EVEN在里面是什么含义，输入和输出端口都没有对对它们进行定义，只有在定义常量parity定义了ODD，EVEN没有定义和申明，编译器为社么不报错
ODD 和 EVEN 是UART 通讯中定义额一种数据格式， 即在在发送数据后在增加一个ODD/EVEN 的校验位， 用于接收端检测发送过来的数据是否有错误（检测一个bit 的错误），这个功能可以使用， 也可以不使用。 完全是有收发双方自行约定的。
