本节内容讲解在LVDS在Intel Altera FPGA 上的使用以及如何在Quartus FPAG集成开发环境配置LVDS接口的各项设置。首先在Quartus 新建一个工程进行测试。
-
Quartus新建工程
创建空工程并指定工程文件，库，器件及EDA工具。分解步骤如下，
在主菜单 点击File–>New Project Wizard ，弹出如图1所示对话框
图1

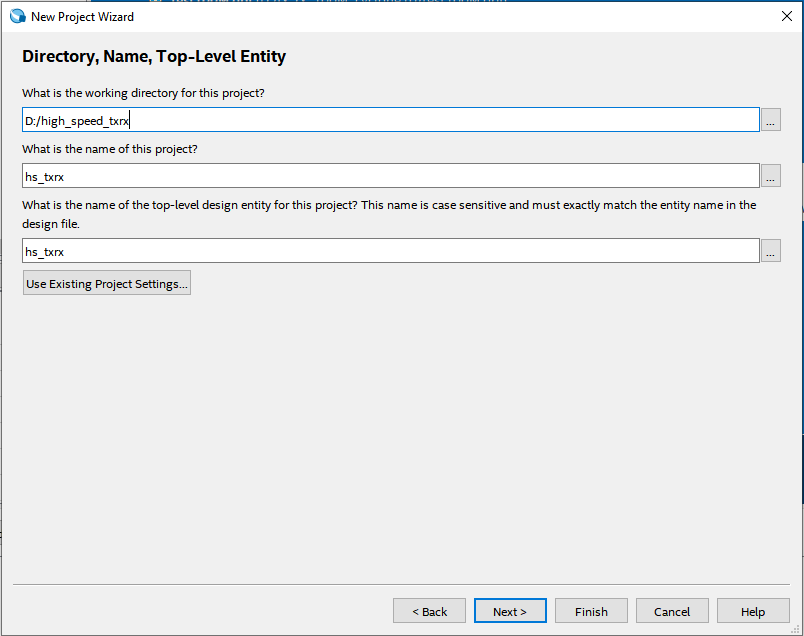

在图1中输入（或选择）项目路径（D:/high_speed_txrx），项目名称hs_txrx，顶层实体文件hs_txrx。点击 –>NEXT，弹出图2所示界面
图2

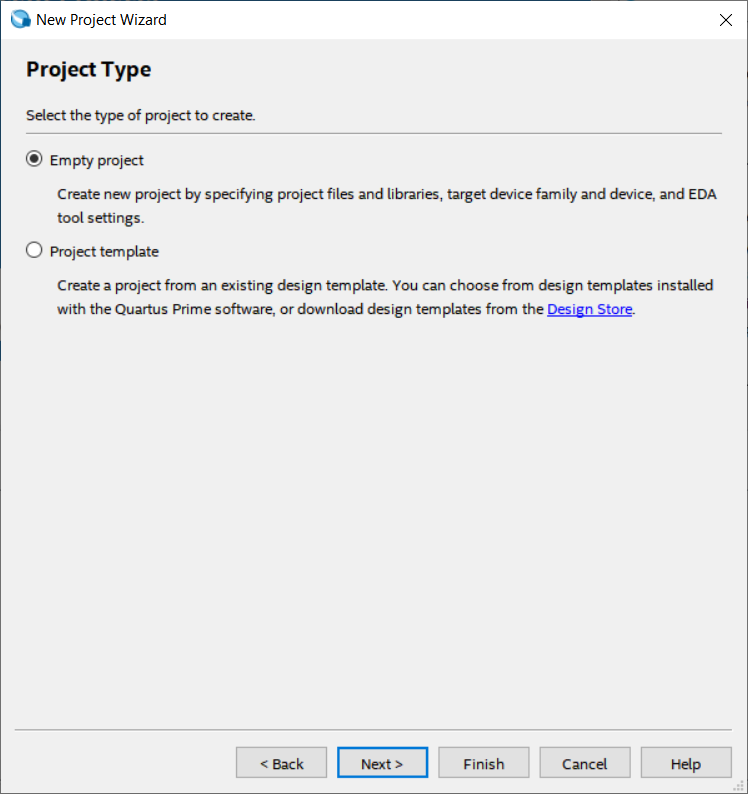

在project type界面下：选择Empty project（空工程），点击–next , 弹出如图3所示界面

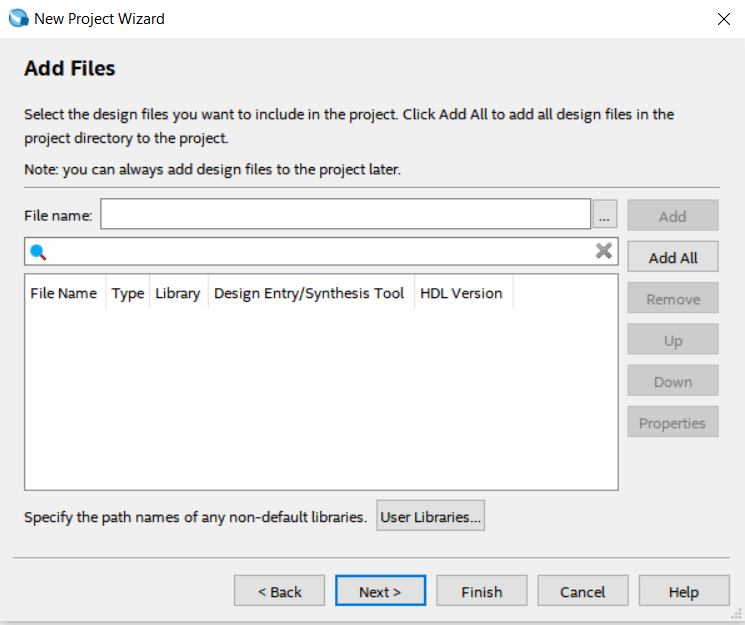

图3
图3中可以选择需要的文件添加到项目中，由于目前是测试新项目，因此没有文件需要添加，点击–>>next, 弹出界面如图4，
图4

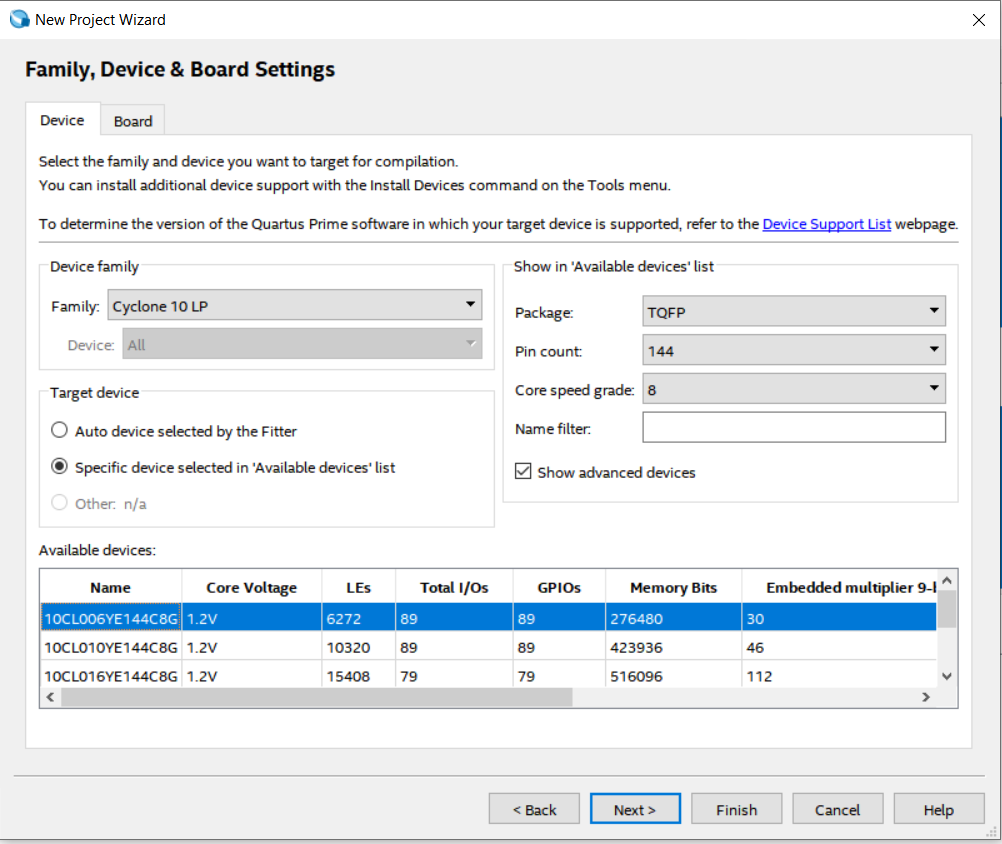

在图4界面下选择合适的器件，由于本次设计测试采用FII-PRAoo6, 因此在Family，Device & Board Settings标签栏内的对话框中，
Family –> Cyclone10 LP，Package –> TQFP，Pin count–> 144，Core speed grade –>8，最终选定10cl006YE144C8G
点击–> NEXT， 弹出图5对话框

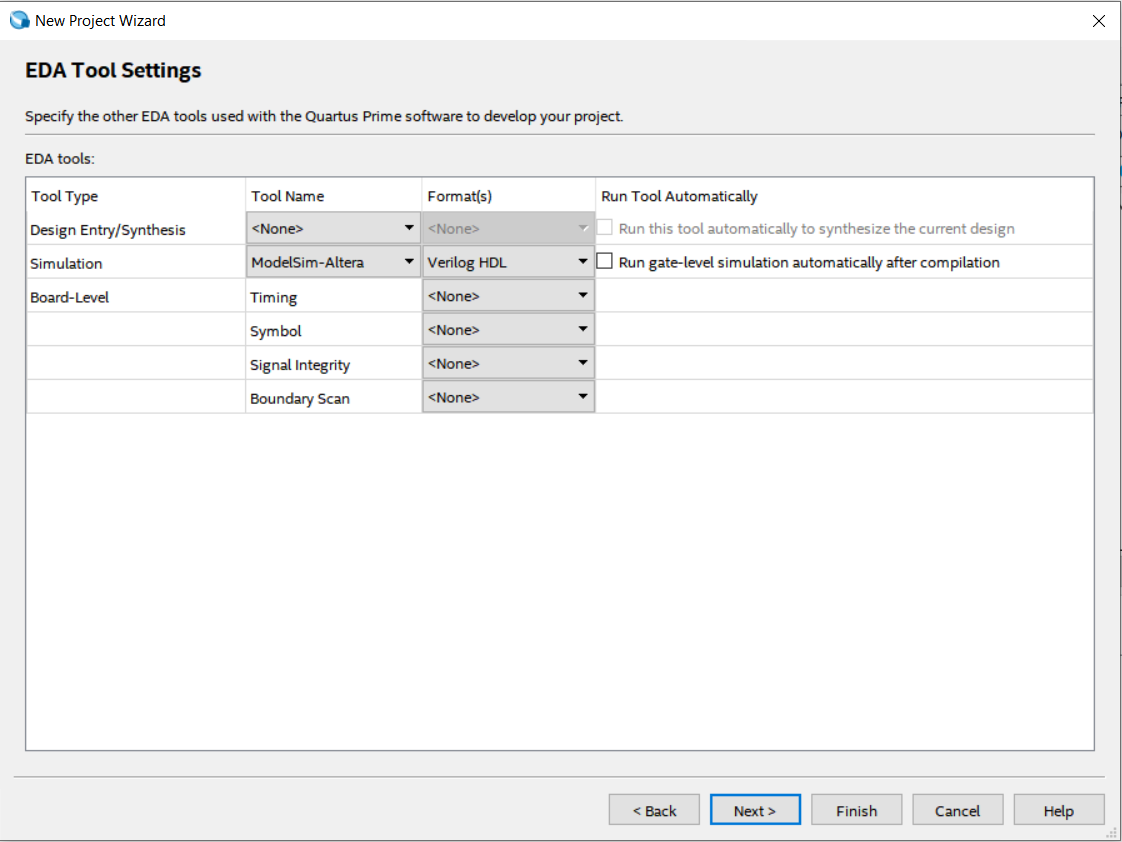

图5

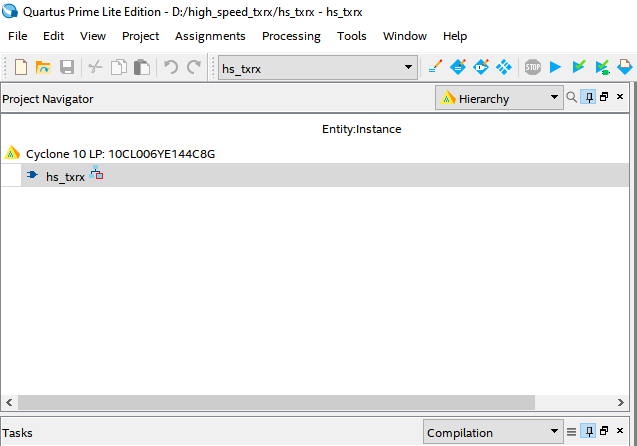

图5中在Simulation选择ModelSim-Altera, Format(s)–> Verilog HDL，点击–> NEXT 弹出summary对话框，然后点击–>finish 完成新项目创建。如图6
图6
2. 添加LVDS RX IP，

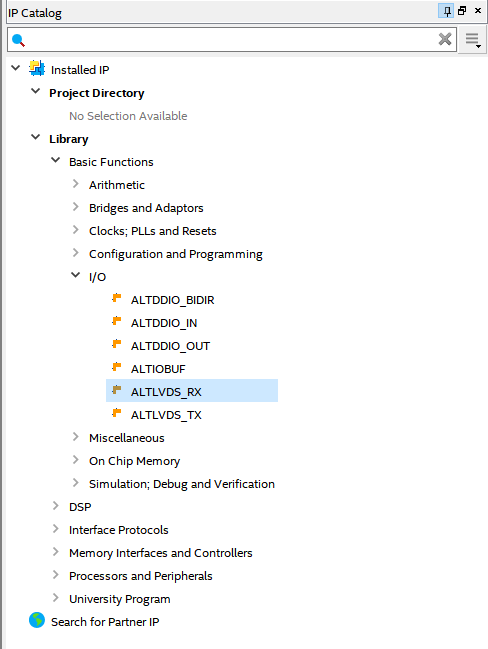

在Quartus 主界面 有IP Catalog选择框，如图7
图7
在IP Catalog中选择ALTLVDS_RX并双击，弹出对话框如图8，
图 8

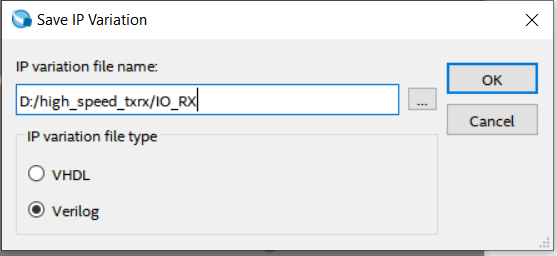

图8将IP variation file name的名称也就是新生成的文件名设为IO_RX, 在 IP variation file type 选择Verilog。点击”OK“。弹出图9 对话框。

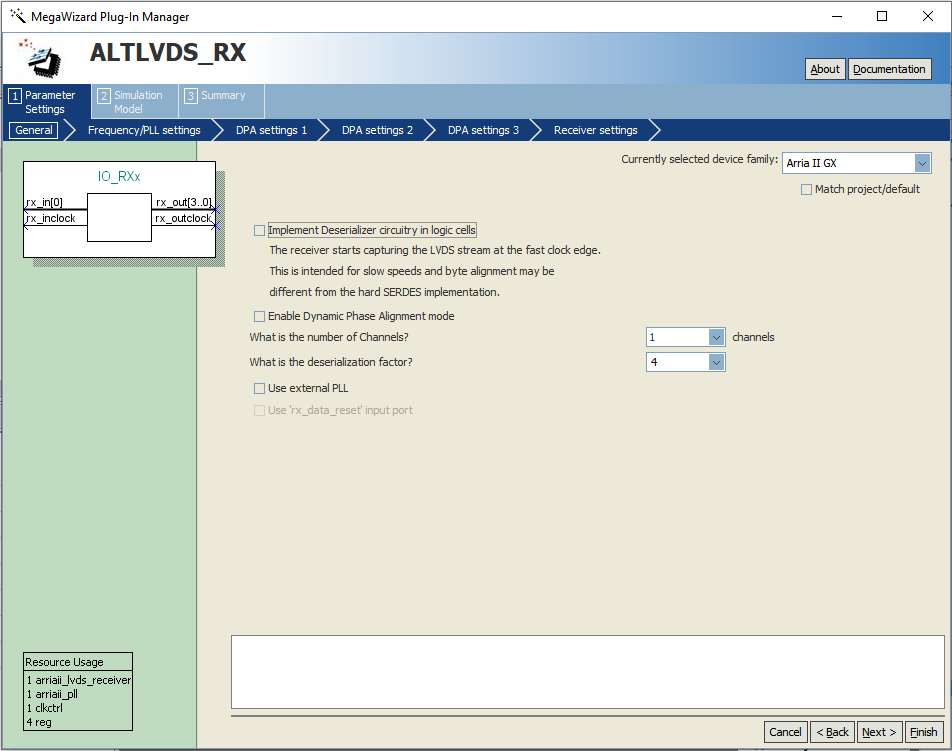

图 9
（1）器件选择

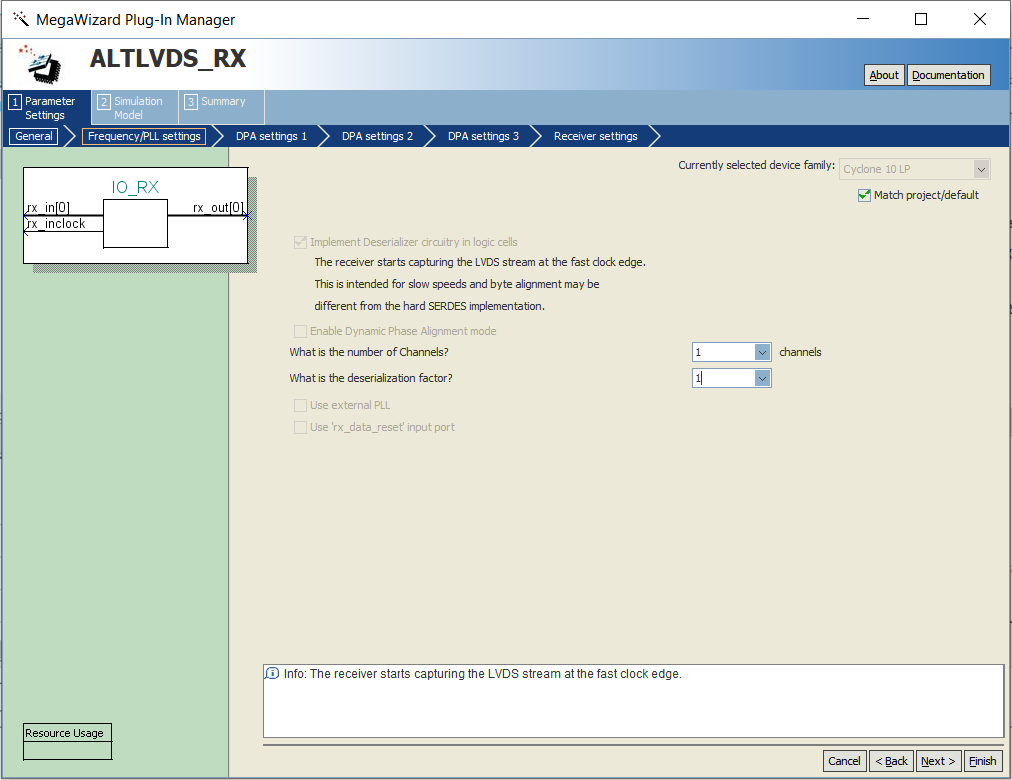

在图9中的右上角Currently selected device family 选择所需要的器件，当然也可以选择Match project/default（与创建工程时所使用的器件一致），如果将器件选择为Arria II GX 或其它含有Serdes(serialization /deserialization)硬核的FPGA器件（一般含有硬核SERDES的FPGA器件都用GX作为后缀区分）。
注意：是否能选择出合适的器件，要看系统中是否安装了该类器件库。
（2）硬核SERDES与软核SERDES
图9中由于使用cyclone 10 LP 器件没有硬核的SERDES，因此这一部分将会理由FPGA内的 逻辑电路实现，而且仅用时钟的快速边沿捕获数据，这个和硬核SERDES的应用是不同的，关于硬核部分，我们后续课程在SERDES及其应用的篇幅中会详细讲解。
如果选择了GX系列，依然可以选择使用逻辑实现，当然不使用硬核SERDES，其性能和捕获速度会大打折扣。建议在使用含有硬核SERDES的器件时，尽量使用hard SERDES。
（3）使能动态相位对齐模式（Enable Dynamic Phase Alignment mode）
利用动态相位对齐模式有多种实现方案，具体的实现技术在后续的篇章中会详细介绍，这里提到的动态相位对齐模式是指如果使用GX系列FPGA，动态相位对齐模式在硬核SERDES内实现。LP系列不含硬核SERDES因此，这些选项都是灰色的。
图10
（4）通道数量（what is number of Channels?）
在一次生成的Altera_LVDS 的模块中带有几个通道（Channels），一次可以选择1–18个通道不等。随着通道数增加，rx_in的数量也在增加。如只有一个通道则为rx_in[0], 如果选3个通道则为rx_in[2..0],表示有rx_in[0]，rx_in[1]，rx_in[2]共3个通道。
（5）反串行化因子（what is the deserialization factor)，
反串行化因子决定采用几位输出。如反串行化因子为4则每次输出4位结果。如果是多通道，则输出会拼接在一起，如channel=3， factor=4;则输出为rx_out[11:0], 其中rx_out[3:0],rx_out[7:4],rx_out[11:8]分别为rx_in[0],rx_in[1],rx_in[2]的输出结果。
上面介绍了一部分SERDES的基本知识，由于在本章内容中相关的高速异步串行通信中只涉及到1个通道，串行化因子也设为1，设置如图9所示。关于SERDES的使用我们会在后续章节中介绍。点击next，弹出界面如图10，
图11
（6）频率/PLL设定

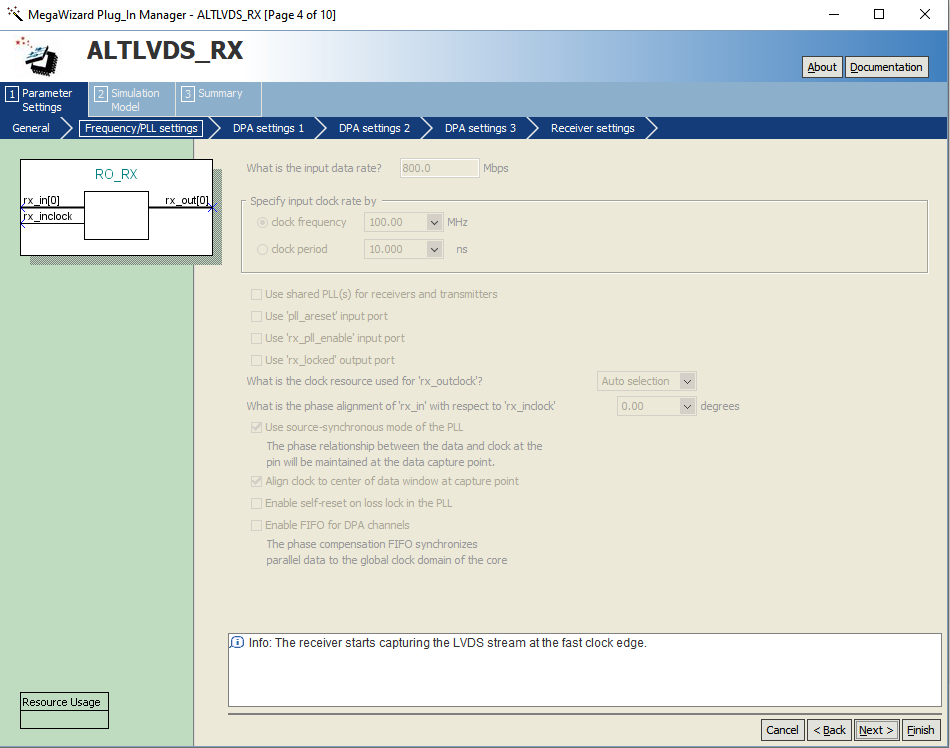

图11中介绍frequency/PLL的使用，由于串行化因子为1，所以图11的各种选项都为灰色，不能设置，在SERDES的使用章节会介绍如何使用。点击next，弹出图12的界面。
- 动态相位对准设定DPA（Dynamic phase alignment)setting

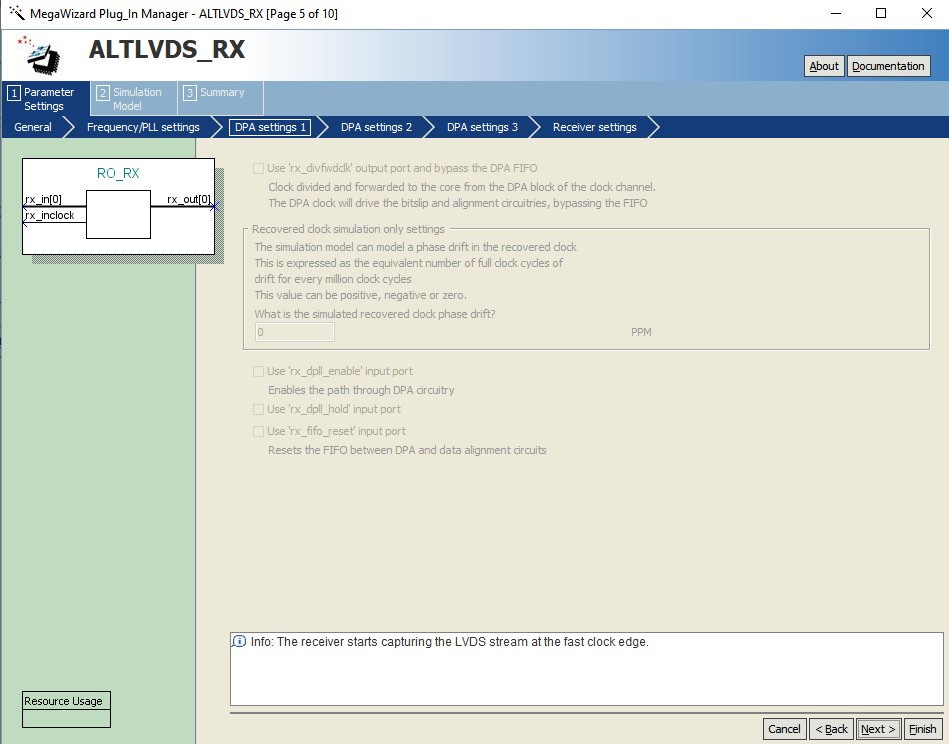

图12，
图12介绍动态相位对准1，即DPA（Dynamic phase alignment ）setting1，由于选择了deserialization factor为1，因此本页面也为灰色，将来在介绍SERDES使用的章节中会详细介绍。DPA setting2,3都是同样的原因为灰色的，点击next 直到Receiver Setting界面，如图13所示。

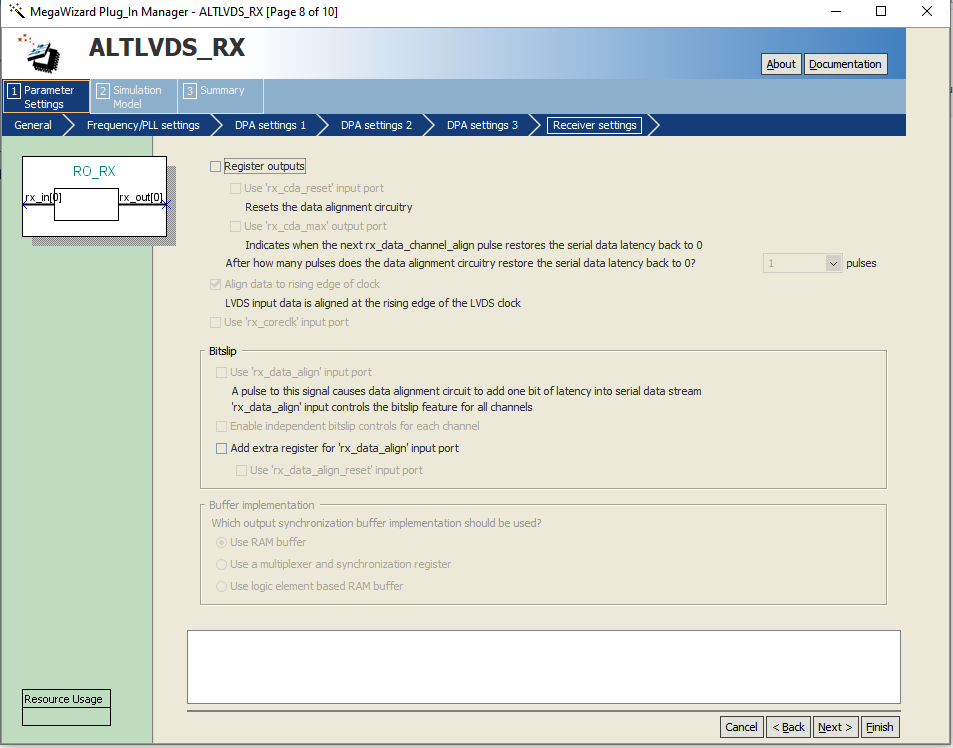

图13，
在图13中将Register output的复选框去掉，即输出不需要锁存，此时输入端的时钟也自然也自然消失，此时ALTLVDS_RX将会生成仅带LVDS接收器的LVDS输入接口。点击next ,如图14
图14

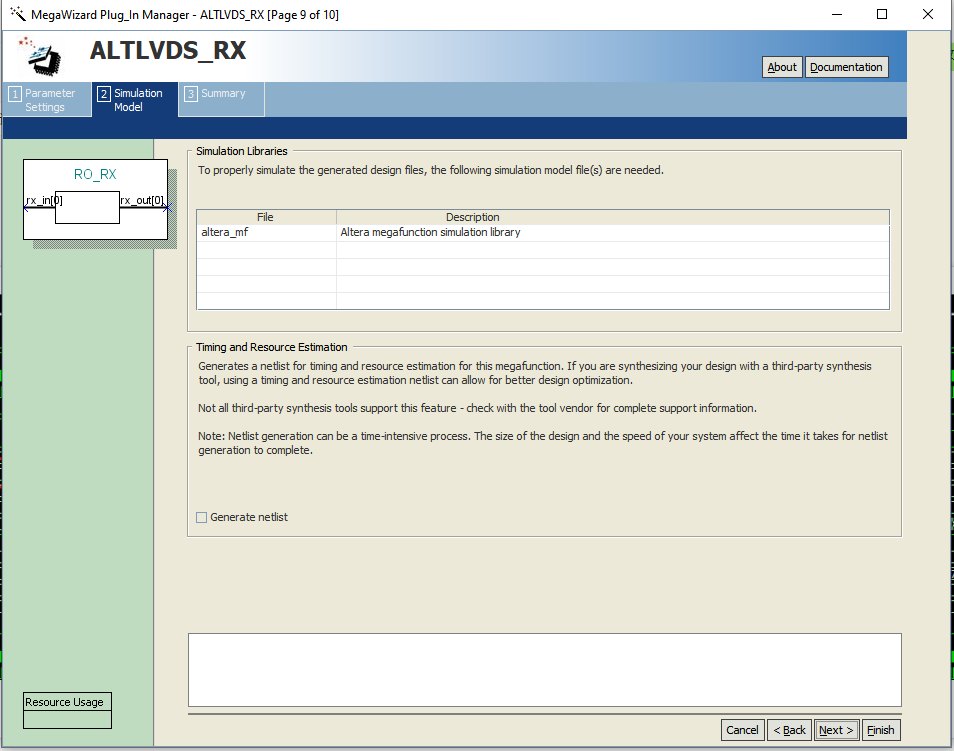

图14指出仿真注意实项及网表生成。
图15

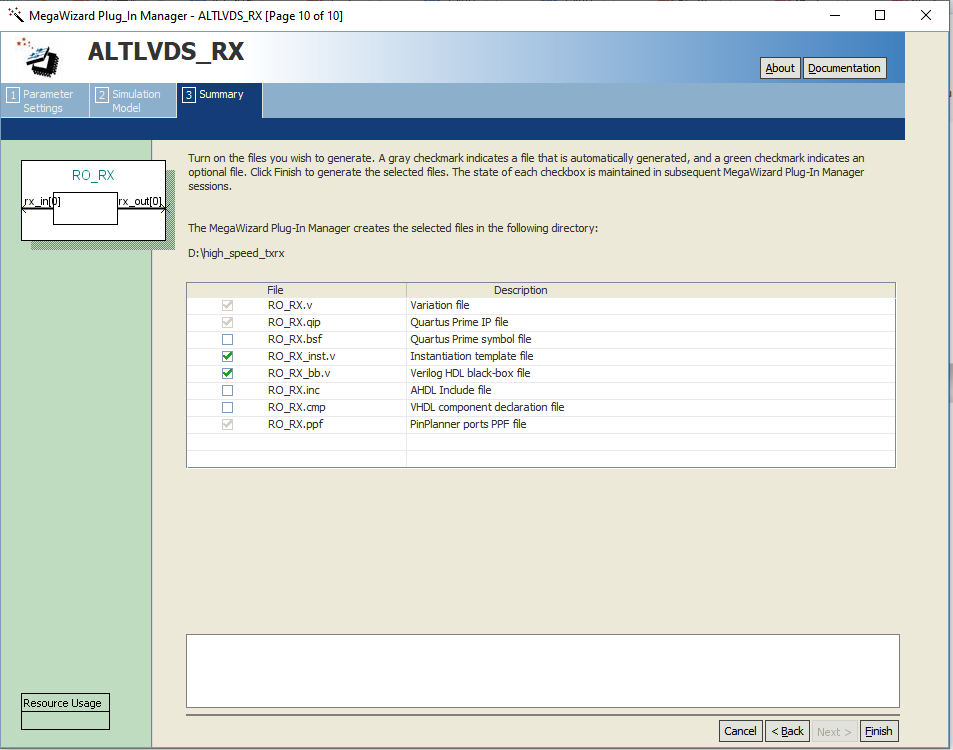

在图15选择要生成的文件，点击Finish结束IO_RX IP 核的生成，并将IO_RX.qip添加到项目中。
至此完成RX端LVDS的产生，并添加到项目中。在后续合成中会在串行高速通信中使用。
