上节内容介绍Quartus 下LVDS RX接口生成以及与LVDS相关的SERDES内容的初步知识。本节内容介绍Quartus 下LVDS TX接口的生成及使用。本节内容继续上节内容创建的工程继续讲解。
1.Quartus 下LVDS TX的生成。

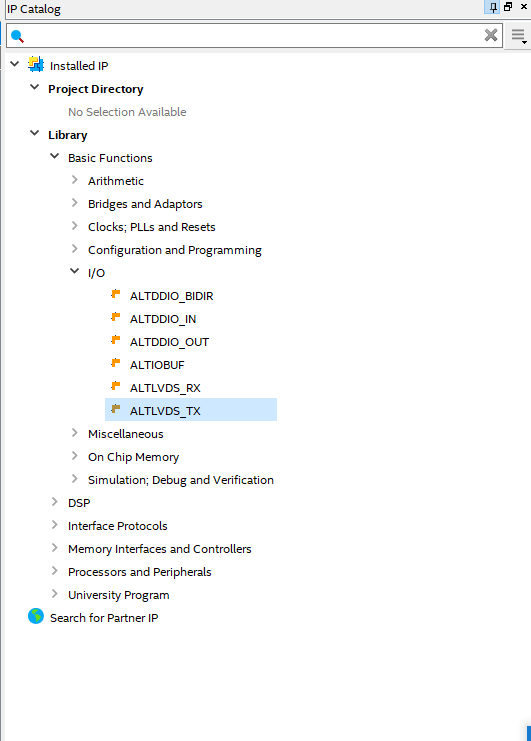

打开工程hs_txrx, 在IP Catalog对话框中找到 ALTLVDS_TX，如图1
图1
双击图1中ALTLVDS_TX选项， 弹出图2对话框，

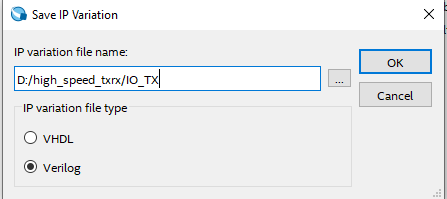

图2
在图中IP Variation file name 中输入IO_TX , IP variation file type 选择Verilog，点击OK, 弹出对话框如图3，

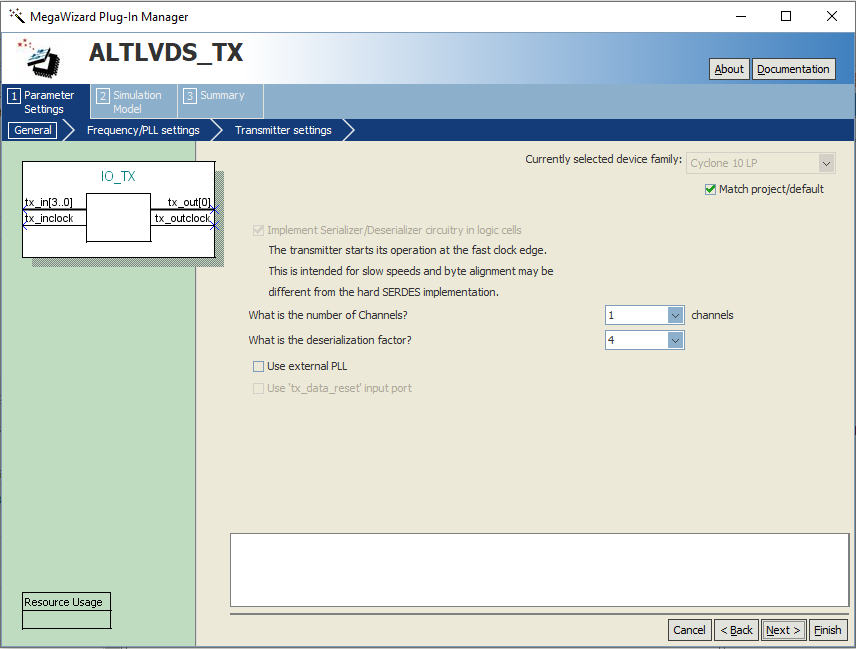

图3
图3 显示的内容与LVDS_RX 的界面非常类似，这里关于器件（如GX family）以及SERDES的基本知识在上节内容中已经给大家介绍，这里不再重复累述，后续章节会详细介绍SERDES相关内容，敬请关注。
由于在本章内容将SERDES的原理以及实现以Verilog代码的方式给大家讲解，便于对SERDES有较深入的理解，将来对SERDES千变万化的配置使用自如，并能方便写出接口及应用程序。在图3中Channel number选择1， Serialization factor 选择1。如图4，
图4
点击next，弹出如图5对话框，

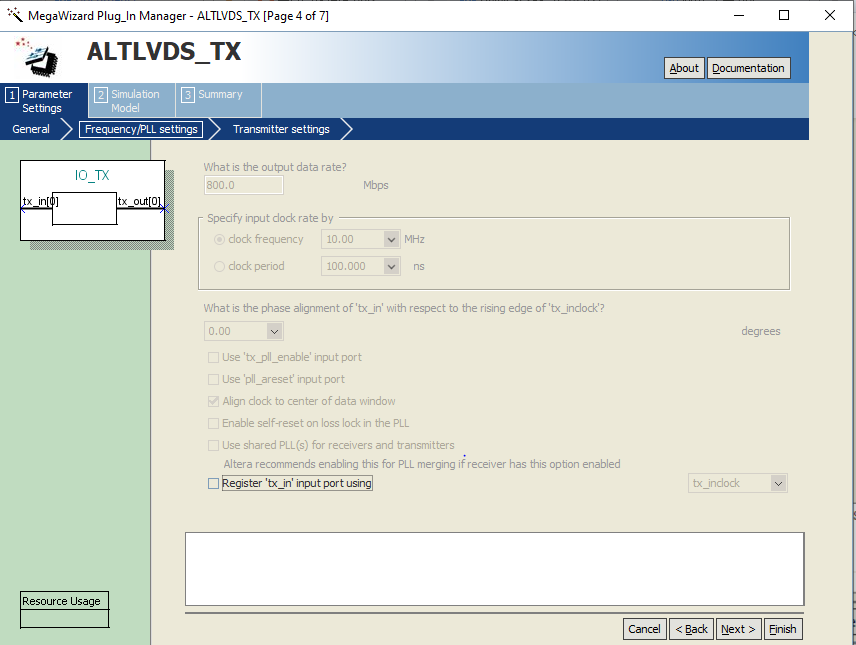

图5
图5是Frequency/PLL配置选项，主要是SERDES的各种选项，由于在图4中设定了serialization factor为1，因此除了Register ‘tx_in’ input port using外，其它选项都为灰色，在后续课程（SERDES的使用）中会专门介绍SERDES的使用。将Register ‘tx_in’ input port using前面的复选框中的对号去掉，即不选中该项。
注意：该项的含义是利用端口的寄存器将’tx_in’进行锁存，这将有利于提高时序，一般情况下没有特殊的约束，我们声明的寄存器都是FPGA内部寄存器，如果想使用端口寄存器应加特殊的约束或调用与IO相关的IP，如本节讲解ALTLVDS_TX，Xilinx Vivado 下的SelectIO等，IDDR，ODDR等原语的使用。将来在高速通信中，可以对比测试。从图5的左上角的图形符号可以看出，此时时钟输入端也不见了（对比图4）。点击next，弹出图6对话框。

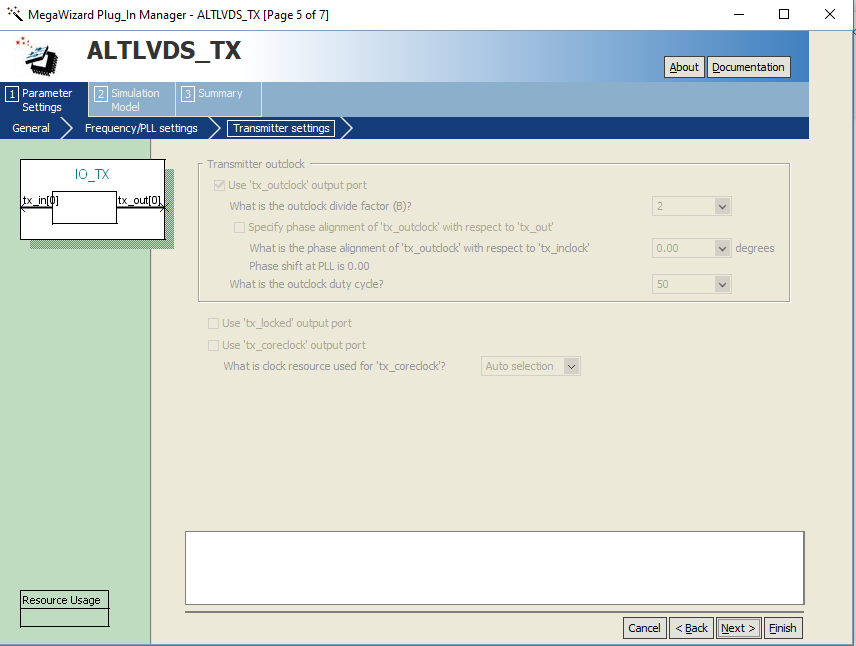

图6
图6中同样是灰色的，直接点击next，弹出图7对话框。

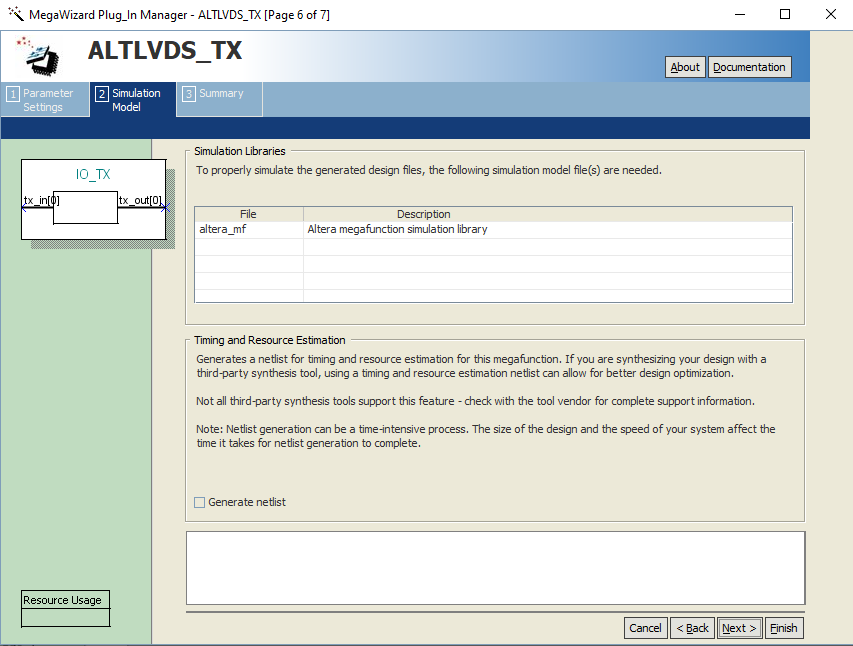

图7
提示在仿真时应使用altera_mf 库，才能得到正确仿真结果。点击Next, 弹出图8对话框，

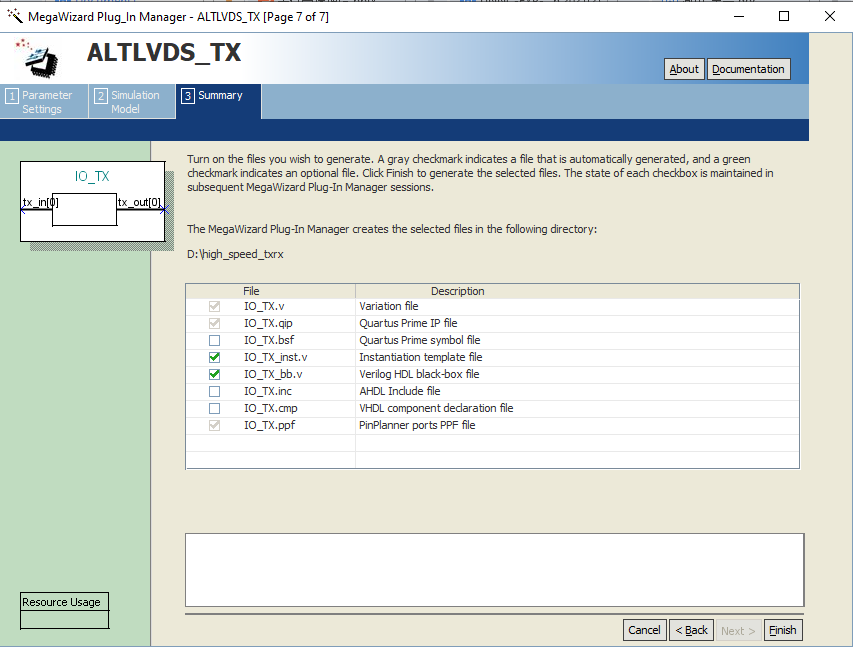

图8，
图8中保留IO_TX_inst.v, IO_TX_bb.v两个选项，下面对各个文件作简单介绍：
.qip–Quartus Prime IP file
—-Quartus 生成的IP最主要的配置选项，主要指定该IP使用的Quartus的版本号，使用的器件，以及生成的文件等，可以在工程中打开文件进行查看。
.bsf –Quartus Prime symbol file
—-主符号文件，可以图形输入的界面中使用
_inst.v—instantiation template file
—-例化的模板文件，可以将该文件的内容复制到需要例化的位置，进行快速例化。
_bb.v —Verilog HDL black box file
—-Verilog 的黑盒子文件，仅对端口做了描述
.inc —AHDL Include file
—- Altera 的AHDL文件中的include文件，如果要使用AHDL语言进行项目开发，应将生成的.inc文件include进AHDL文件中，才能使用该IP核
.cmp–VHDL component declaration file
.ppf — Pinplanner ports PPF file)
—-xml格式文件，主要对输入、输出特性进行了描述，并没用指定具体的管脚锁定。
可以在工程目录中打开各个文件进行阅读，学习各个文件。
点击Finish, 并将IO_TX.qip添加到工程中。为下一步开发异步串行高速通信服务。
