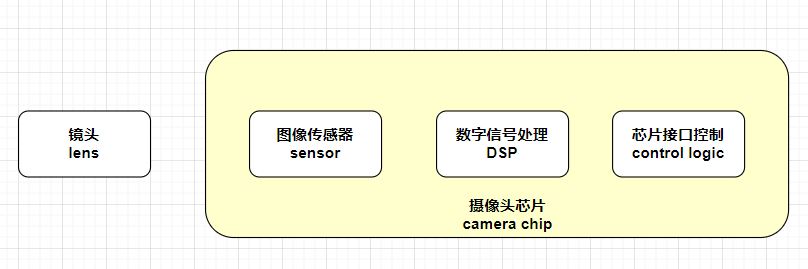

摄像头采样是图形，图像采样，存储的前端设备。在当今社会中， 已经很少使用传统的胶片进行图形，图像的存储了。 绝大部分的摄像头都是采用光电转换的方式进行数字化存储。目前的摄像头（camera）一般由一下几个部分组成：
1）外部光线 进入镜头（lens）->
2）镜头聚焦光线到图像传感器上 ->
3）经过图像传感器上的光电转换工艺，将光信号转换为电信号（CCD， CMOS 工艺） ，同时做电信号的降噪，放大等->
4）电信号进入数字信号处理模块，数字处理模块（DSP）进行相应的图像处理，包括RGB <- > YUV, 图像压缩，格式输出等。
5）芯片控制逻辑用来控制整个摄像头芯片的相关参数，包括图像色彩控制，图像分辨率控制， 采样时钟控制，pin 的输出格式等
镜头（lens）：
物理器件，一般由塑胶透镜或者是玻璃透镜组成一组 镜头组。
- Plastic ：塑胶透镜
- Glass ： 玻璃透镜
摄像头镜头组的结构有：1P、2P、1G1P、1G2P、2G2P、2G3P … 等。透镜组合越多，成本越高，相对成像效果会更出色。
从成本上看，塑胶透镜相对便宜， 玻璃透镜价格比较高。从透光率角度来看：玻璃透镜优于塑胶透镜。 目前绝大多数的手机都是采用塑胶透镜，当然高端手机也有采用玻璃透镜的，或者是玻璃，塑胶透镜组合。
图像传感器：

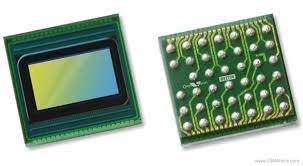

图像传感器主要是由感光器件组成。感光器件是一种将光学影像转换成电子信号的设备，广泛应用在数码相机和数码摄像机，电子望远镜，显微镜等电子光学设备中。图像传感器主要分为感光耦合元件（charge-coupled device, CCD）和 互补性氧化金属半导体 CMOS（Complementary Metal-Oxide Semiconductor）两种。
CCD 和 CMOS 主要是制造的生产工艺不同，一般来说CCD的成像质量比较好，用于望远镜，显微镜，高端相机，摄像机上使用。CMOS的集成度比较高，价格相对便宜，当然，这些年的技术发展， CMOS 工艺的图像传感器做得也是相对不错的，在web camera， 手机等行业得到广泛应用，同时配合DSP的处理，图像质量也有很大的提高。
CCD 特点
技术成熟、成像质量高、灵敏度高，噪声低，响应速度快，有自扫描功能，图像畸变小，无残像、应用超大规模集成电路工艺技术生产，像素集成度高，尺寸精确
CMOS 特点
读取信息的方式简单、输出信息速率快、耗电省（仅为CCD芯片的1/10左右）、体积小、重量轻、集成度高、价格低等特点。
图像传感器除了感光器件外，还包括一些其他的模拟信号到数字信号的处理单元, 包括：（AEC（自动曝光控制）、AGC（自动增益控制）、AWB（自动白平衡）、色彩校正、Gamma校正、祛除坏点，降噪 等等
数字信号处理：
数字信号处理主要是用于对图像数字信号的转换， 包括RGB <-> YUV4:4:4, YUV4:2:2, YUV4:2:0, JPEG的编码、Video 的编解码、H.264的编解码、颜色输出深度等很多功能。
芯片接口控制：
芯片接口控制逻辑主要是负责对感光器件，模拟数字控制电路， DSP 行为，图像采集分辨率，图像输出格式，输出pin格式等方面的控制。 一般采用i2c 接口或者是SPI接口方式和主cpu（FPGA） 进行通讯。
OV5640 模组：
ov5640模组主要是由ov5640芯片，透镜，电源供电电路，时钟输出芯片，闪光灯电路，芯片控制接口i2c, 以及video 输出pin 组成。
