DDR3控制器的使用及答疑

问题：

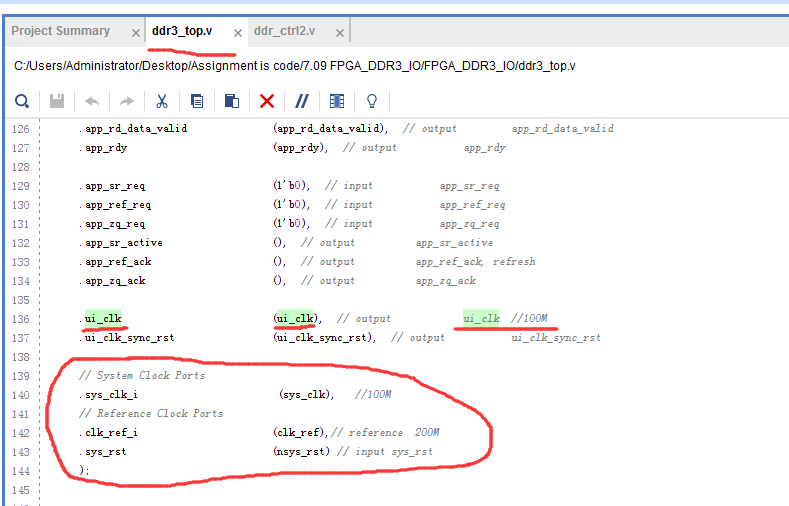

1. 这是DDR3的顶层文件，画圆圈的部分是不是属于IP的输入部分？

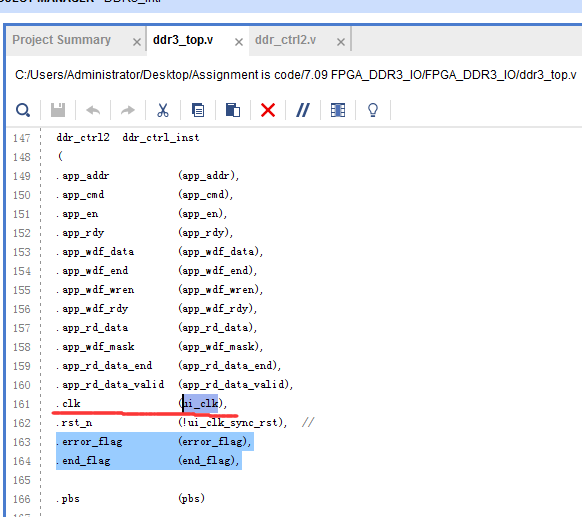

2. ddr_ctrl2程序里的时钟信号采用的是DDR3的IP核里的输出100M信号，能不能直接采用PLL输出的100M时钟信号？

回答： （1）画圆圈的的部分是DDR3控制器中的一部分接口，是IP接口的一部分。

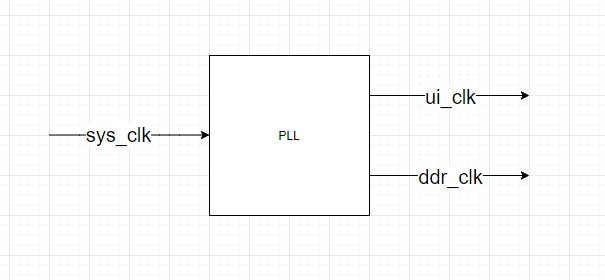

（2）由于DDR3内部有PLL，ui_clk是内部PLL生成的，无论频率还是相位都与DDR控制器的数据输入、输出同步。因此建议使用ui_clk。同时因为接口宽度不同sys_clk 与ui_clk的时钟周期也会不同。

图1

2.

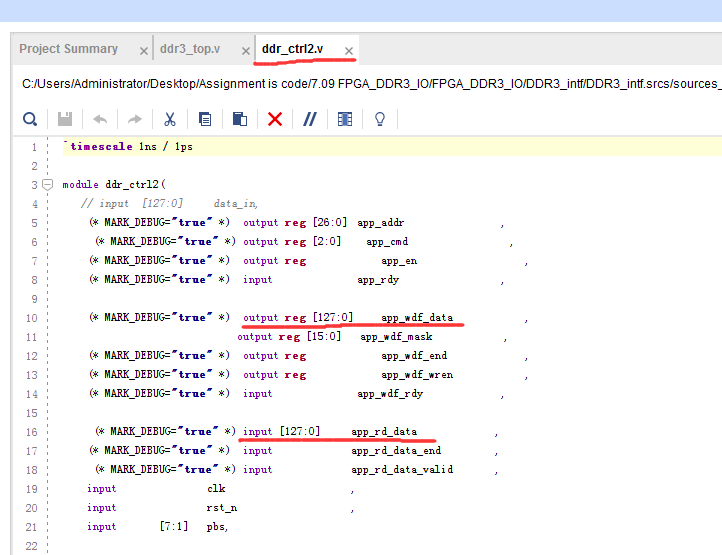

数据是128bit有点不太明白，我能想到是16位的数据接口乘以8，不过这个8是怎么来的？

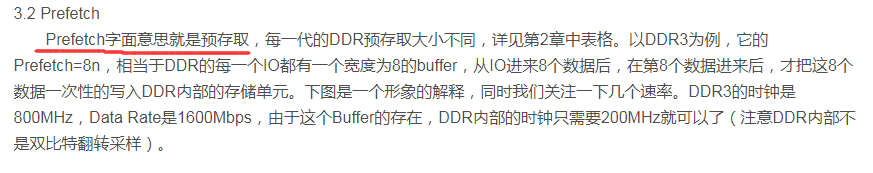

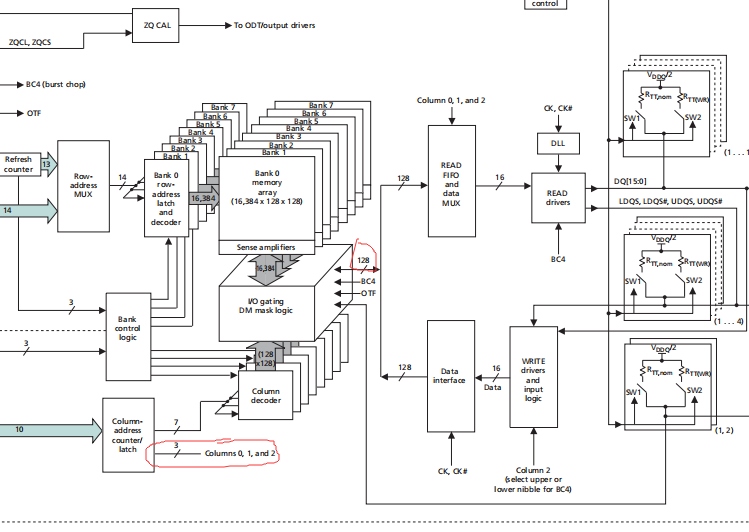

在网上看到一种预存取的概念，就是8个数据，也是8个16位的数据，就是128位了。

图2

还有老师你在讲这一段时，你说是因为列地址的低3位没有用到，所以就是用了这3位变成8个数据的。我感觉不能理解，列地址已经是提前设置好的数据，怎么会用到这个上面去，我觉得列地址的低3位数据已经有了，怎么会任意变化用到其他的地方上去？

回答：这个128与DDR3的8倍的预读取没有直接的关系，这个接口是FPGA内部的接口，也就是ＤＤＲ3的接口是16位的，双边沿读取的，如果800M的时钟，将会产生1600M的数据吞吐率，也就是如果在FPGA内部如果采用同样的位宽比如16bits, 采用单边沿操作数据，FPGA内部的时钟将达到１６００Mｈｚ, 这样的时钟在FPGA内部很难满足时序收敛的要求，因此在DDR3器件与FPGA应用程序之间设计了一个DDR控制器的IPｃｏｒｅ, 用于隔离应用程序与DDR3器件。

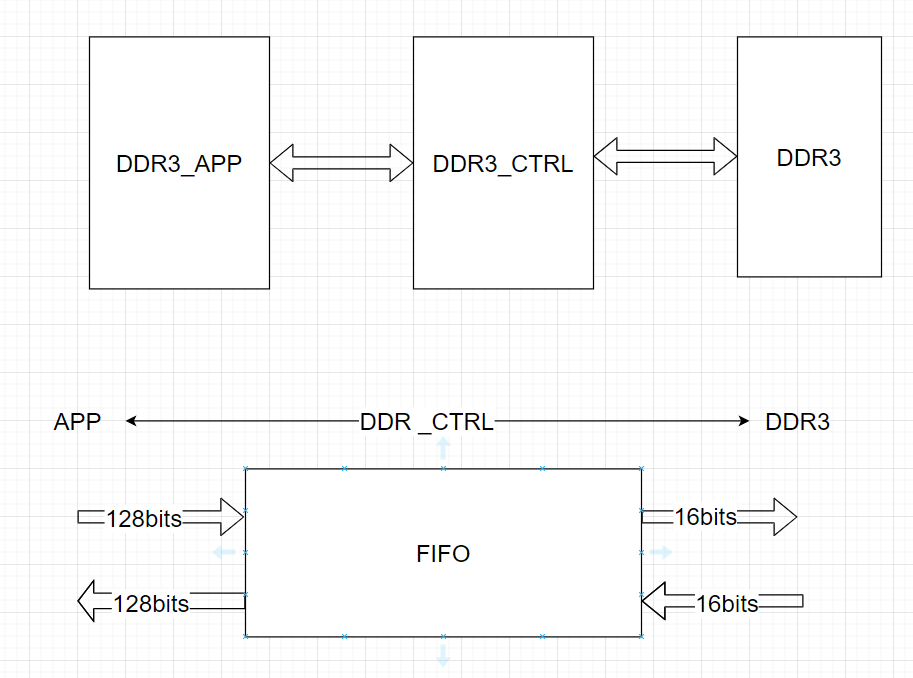

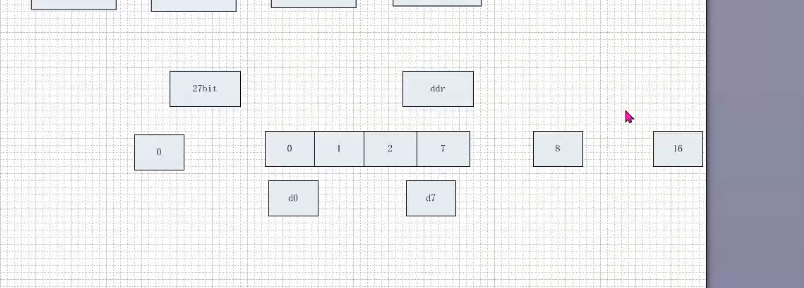

图3

图3仅仅是APP—DDR_CTRL—DDR3的示意图。

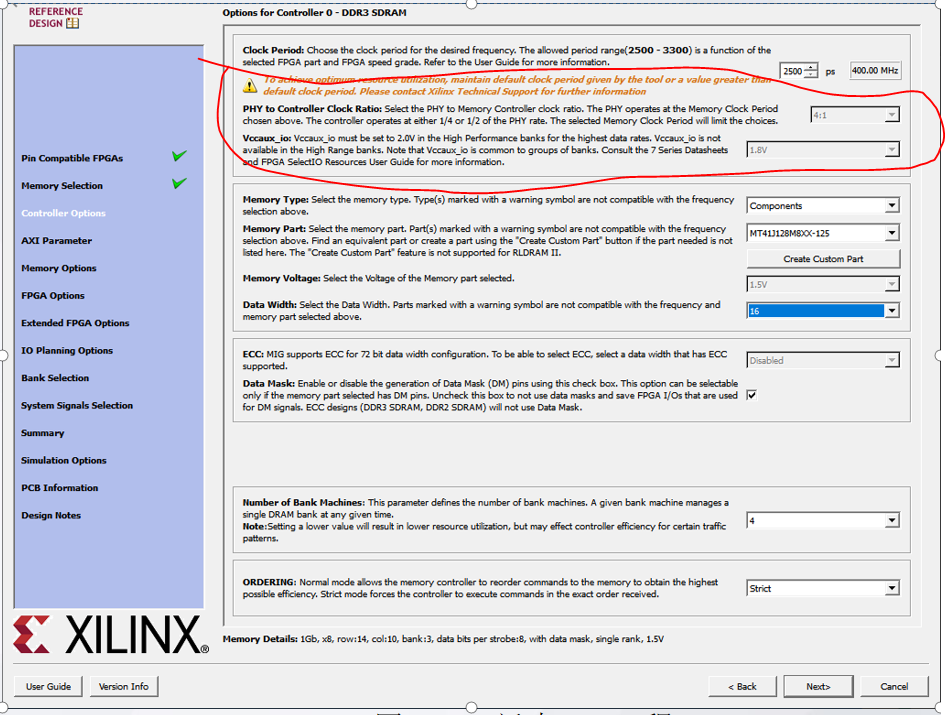

图4

实际上128bits 是由图4所决定的。而与DDR3是否8倍的预读取没有直接关系。

3.

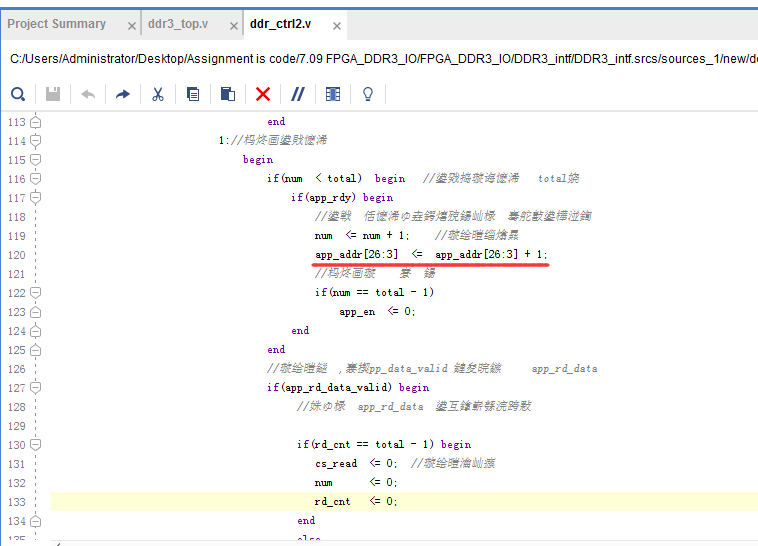

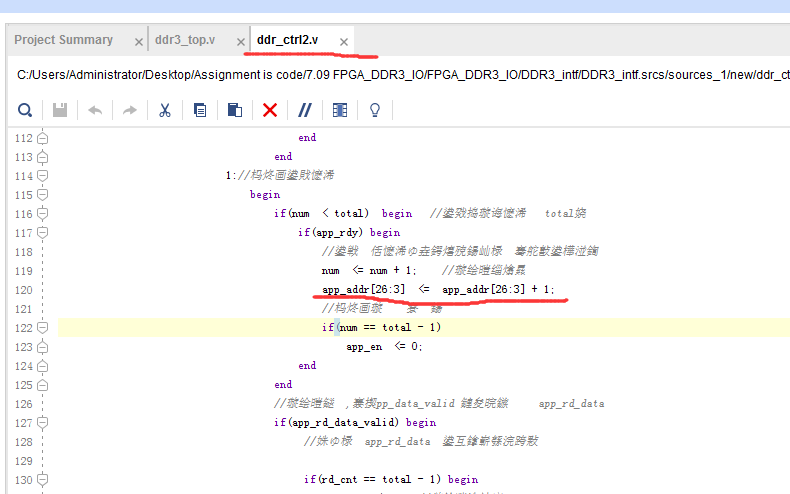

老师，你在讲这个的时候，是因为burst chop为8，但是对burst chop的概念还是不太清楚，还有老师你举个这个例子，你的意思app_addr先从高位取8位，因为app_addr一共有27位，只能取高位的24位，剩下的3位取不到，为什么是从高位开始取的？剩下的3位我觉得也可以取到的。总之，对这个只取前24位不太理解，还有后3位去哪里了？列地址的低3位同样也要参与到整个系统中去的。

回答：这个同样与burst chop没有关系，这边所有的操作都是APP与ddr控制器的关系，因为每次读写都是128bits,也就是8个16bits, 因此低三位地址可以不用，上面的程序也可以写成app_ddr[26:0]<=app_ddr[26:0]+8; 结果是相同的。

4.

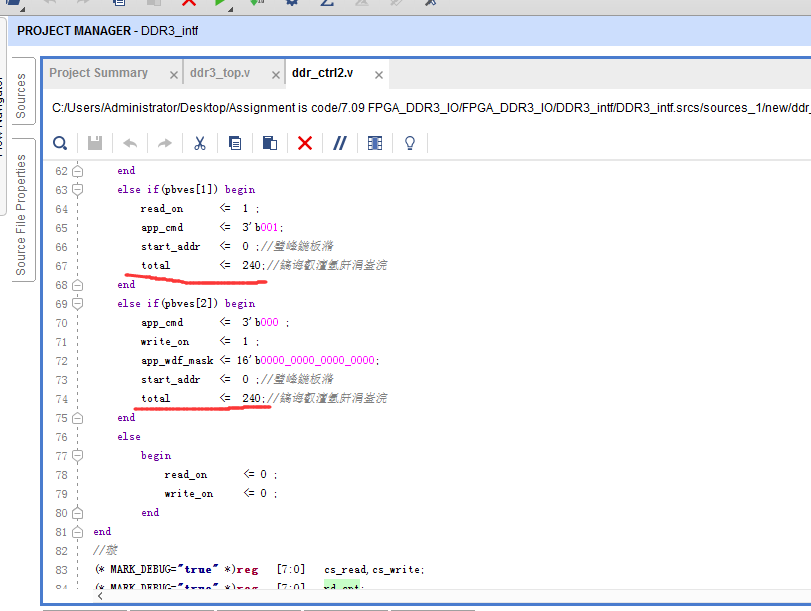

（1）老师，这个total数值240是不是随机给的？

（2）是不是total最大数值是2²⁴？因为total表示多少个地址数app_addr[26:3]，还是最大数值是2²⁷？

（3）这个读数据是个循环，从1状态结束后还是0状态，但是total数值还是240，就是读的还是原先的地址，感觉没有多大的意义，因为第一次已经在DDR3的地址中读到了数据，再读取一遍，表示不理解。同理，写程序中也存在着这样的循环。

回答：240是随机给的一个数，用来测试的，可以给任意值，只要不超过DDR3的容量即可。主要是看读写的数据是否一致。total的最大值是DDR3容量（按bit计算）除以128即可，这里应该是2²⁴ _。

5.

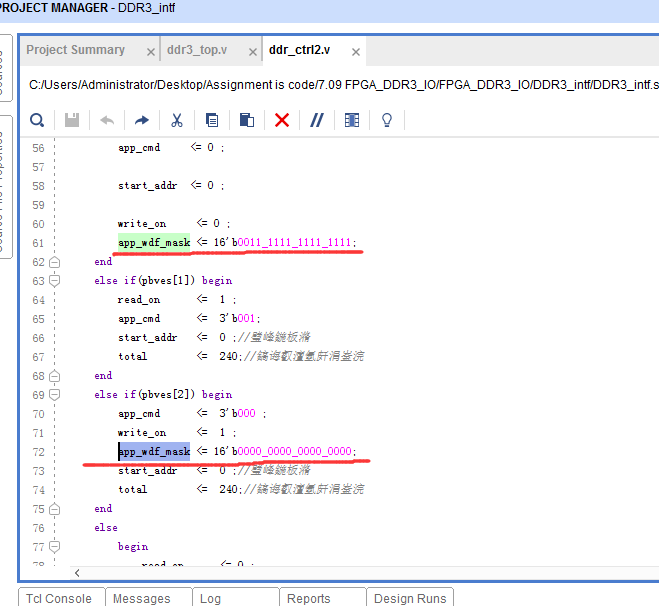

这个app_wdf_mask遮掩是什么意义？起到什么作用？只在写数据时才有这个信号，写数据工作时是低电平吗？

回答：mask是指在写的时候可以确定哪些8bits可以写入，如128bits 分成16个8bits,分别为data[127:120],data[119:112]……data[15:8],data[7:0]; 如果对应mask为1，则屏蔽该位，即该位对应的8个bits无法写入，在DDR3中的内容将保持不变，关于如何用RTL实现mask的Verilog代码，可以参照RISC-V CPU 设计DTCM部分内容。读的时候不需要MASK，因为读取后哪个字节不需要，直接在读出后利用逻辑挑选出来即可。

6.

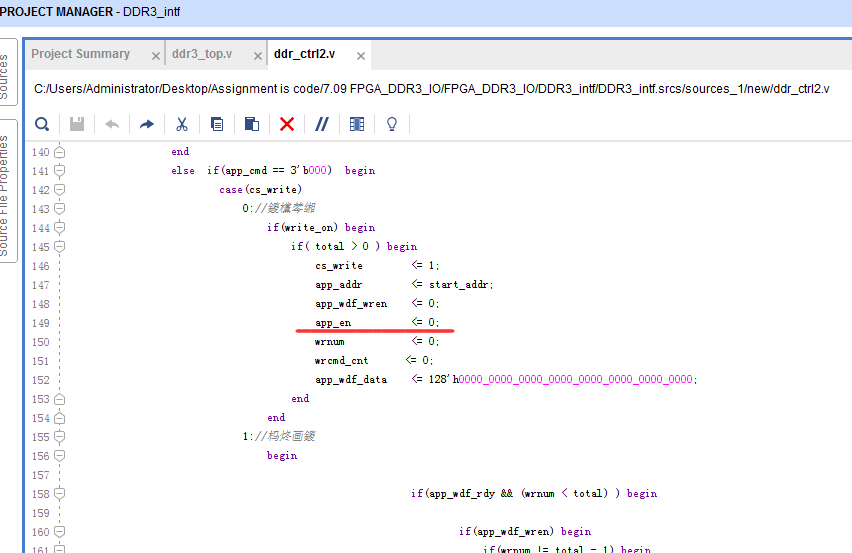

可不可以让写程序的app_en提前取值1？因为读程序的app_en就是在0状态取值的1。为什么写程序和读程序的app_en取值时间会不一样？

回答：app_en主要是控制命令（app_cmd)与地址(app_addr)的操作，主要看程序中的调度过程，而app_wdf_wren是控制写数据的过程，一般先设定好命令和地址后在控制读写，这样才能准确写到DDR3中的特定空间中。

7.

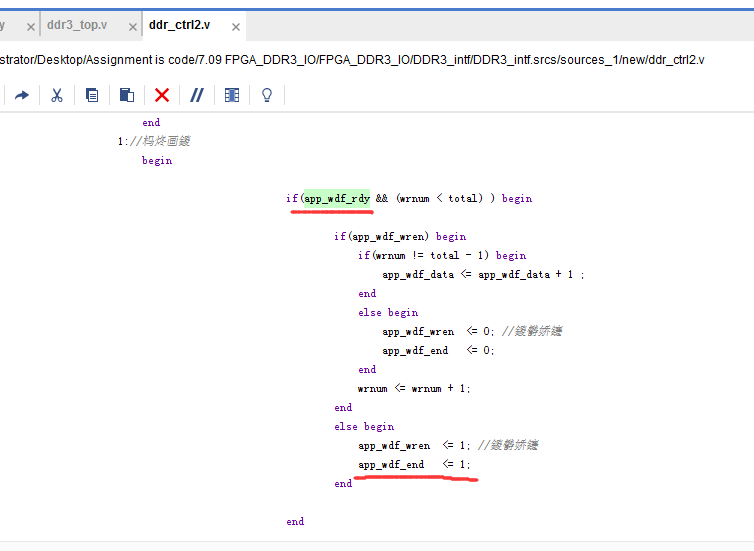

这是写程序的1状态。

1. app_wdf_rdy是DDR3的IP核的输出信号，是一直保持高电平吗？同理还有app_rdy是不是也是这样的？

回答： 不一定，因为DDR控制器与DDR3之间还有刷新等时间上的需求，因此当DDR控制器因为不能将数据及时写到DDR3器件时，APP写入到DDR控制器的数据就会积累，积累到上限后app_wdf_rdy就会变低，改变程序进行测试（连续写入大批量数据，就会发现app_wdf_rdy变低）

1. app_wdf_end信号是写结束的意思吗？

回答：是应用程序APP通知DDR控制器，这是本次写的最后一笔数，此后就会结束本次写的过程，如果后续还有写写需求，重新从app_en, app_rdy,app_addr, app_cmd开始下一轮。

1. 假设app_wdf_rdy是第一个时钟，接下来if(app_wdf_wren)中app_wdf_wren是值还不是1，所以来到else，将app_wdf_wren和app_wdf_end赋值为1，这是不是第二个时钟？如果是的话，接下来if(app_wdf_wren)，然后是if(wrnum != total – 1)，因为wrnum起始值为0，所以不等于total – 1，这个是不是第三个时钟？如果不是的话，app_wdf_data <= app_wdf_data + 1 就是第三个时钟了？老师，我这样分析对不对的？不对的话，应该是怎么样分许程序的？

回答：所有这些都是在一个时钟下判断的，第一个时钟app_wdf_rdy为1，如果app_wdf_wren为0， 下一个时钟就满足条件了，共计2个时钟。if之间没有时钟的概念，就是在一个时钟的上升沿之后，把所有的条件都评估一遍，找出满足条件的部分执行，并不会因为if嵌套而延迟到下一个时钟周期去，可以在知识库上参照学习always（posedge clk…)的相关文章进行学习。

1. 这接下来的if语句中，是不是和上面一个if语句的时间上是持平的，也就是优先级是不是一样的？也就是状态1开始时，只要条件满足，这两个if语句就可以同时进行，没有先后顺序之分？

回答：这个理解是正确的。

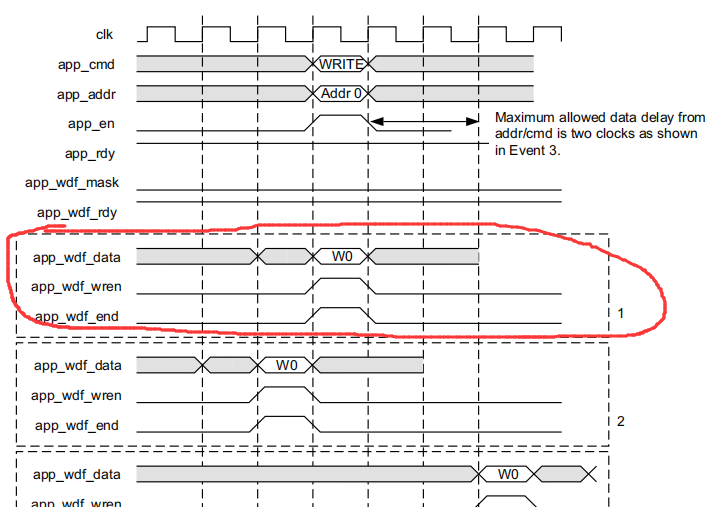

（2）第二个if语句的前后时钟和第一个if语句的前后时钟我觉得是一样的：app_rdy是DDR3的IP核的输出信号，假设为第一个时钟时，接下来if(app_en)中app_en是值还不是1，所以来到else，将app_en赋值为1。此时app_cmd、app_addr、app_en、app_rdy、app_wdf_mask、app_wdf_rdy、app_wdf_wren、app_wdf_end的值都满足条件，所以在第二个时钟下，app_wdf_data将值写入到app_addr对应的地址单元中去（这里回答老师帮助添了几个字），因为app_wdf_data的初始值为0，app_addr <= start_addr，start_addr的初始值为0，所以app_addr的值也为0，所以在第二个时钟下，将0值写进到0地址中去，也就是0行0 bank0列中去。

所以第二个if语句的前后时钟和第一个if语句的前后时钟一致，就是为了在同一时钟下，将0值写进到0地址中去，为后续的1值写进到1地址去做好时钟基础，为了不产生将1值写进0地址的情况。老师，我这样分析对不对的？

也就是下图中的1情况，是不是这样的？老师。

回答：这个理解基本正确，但是有一点需要声明的是，这些写的过程都是写到DDR控制器中，由DDR控制器根据命令，地址等译码再控制写入DDR3芯片中，虽然最终结果也是写到0行0 bank0列中去，但并不知道延迟几个时钟。

8.

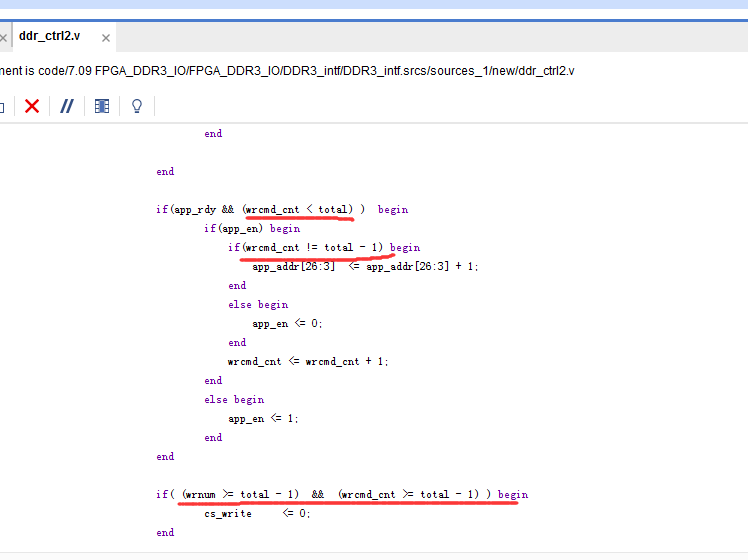

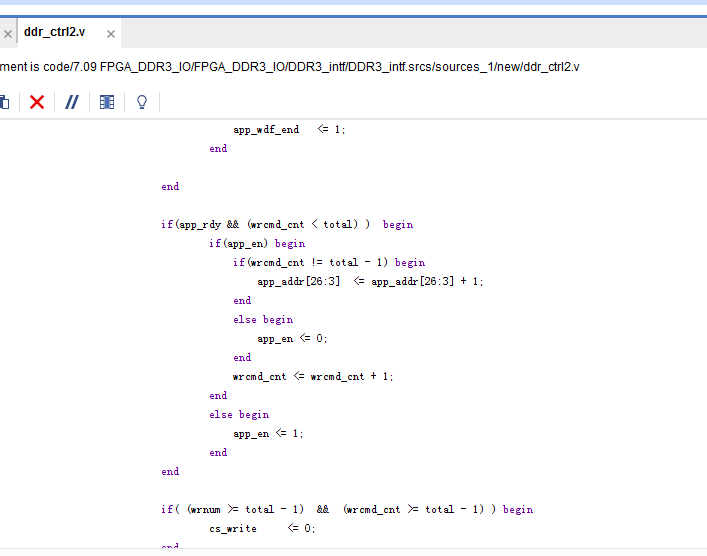

划线部分的条件有点疑问，比如if(wrcmd_cnt != total – 1)中，wrcmd_cnt为239时就不执行写程序了，就会调到else app_en <= 0;，但实际上239时还有执行写程序，保证写进去240个数值，我的疑问是这个减1的写法是不是对的？ if( (wrnum >= total – 1) && (wrcmd_cnt >= total – 1) ) 的条件状况类同。

回答：减法没有问题，首先减法（算数运算符）的优先级高于等式运算符或关系运算符；其次在判断语句中的表达式运算都是组合逻辑，是在当前时钟内就可以完成，不会产生时钟延迟。

9.

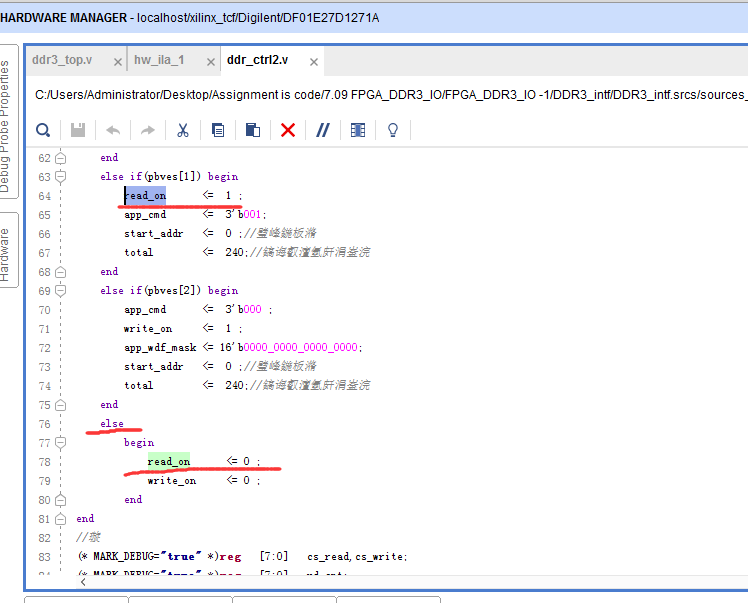

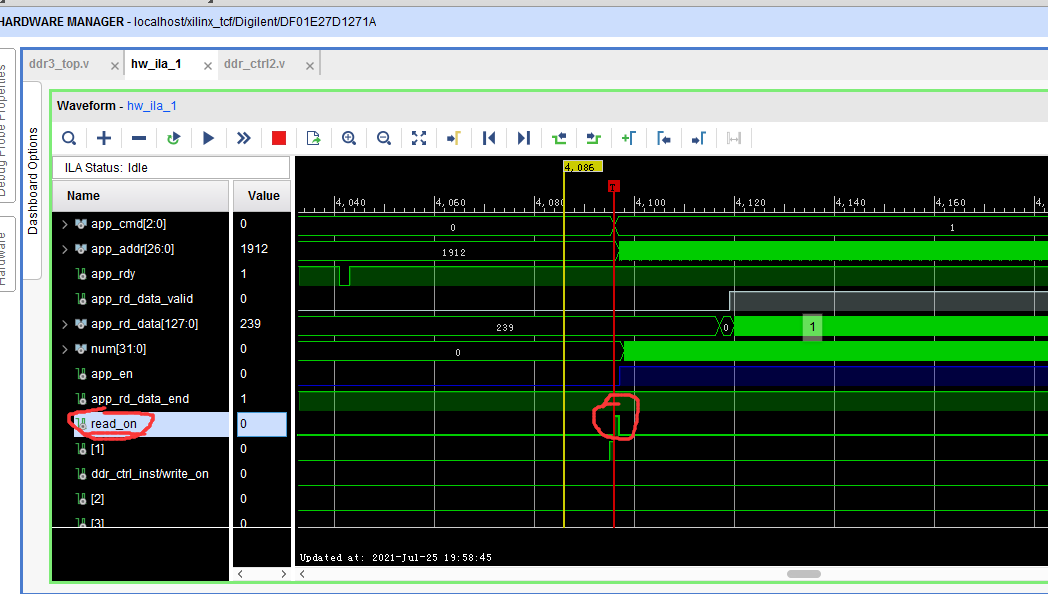

试验中read_on只维持了一个时钟周期，根据程序是不是可以理解，当按键按下时read_on赋值为1，当第二个时钟周期来的时候，并没有按键，是不是就进行

else

begin

read_on <= 0 ;

write_on <= 0 ;

End

的程序，就是图中划线的部分，老师，我这样分析对不对？

回答：这个理解是对的，就是每次按下控制一次读或写一批数据。

这里额外想提3个问题，老师

10.

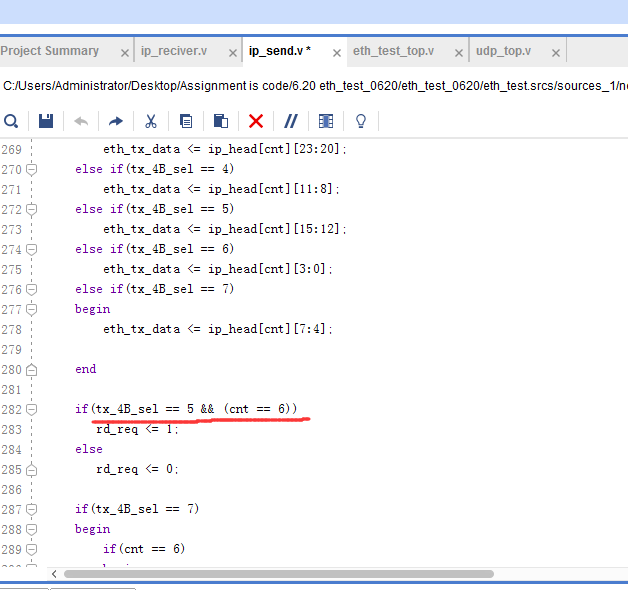

网络协议中，这里的读取fifo中的数据，提前了2个时钟。老师说FIFO读数是有寄存器延时的，从发出读请求到数据有效一般是2个clk，所以这样写的。但是以前所学的课程老师没有这样将过，也没有这样用过，既然fifo的读数据需要提前2个时钟，是不是所有的fifo读数据时都要这样写呢？

我是这样想的，网络协议中需要要求对网速的尽可能的提高，所以这样写，防止有数据交互时产生的等待时间，但是我想大多数的数据交互应该也是速度越快越好的。

Fifo除了有这个特点，还有其他的知识没？还有其他的比如pll、flash、ddr3有什么需要注意的地方吗？

回答：由于在条件满足时“rd_req<=1; ”本身要在下一个时钟周期才会得到结果，这就已经延迟一个时钟周期，fifo的输出一般在端口会设为寄存器类型，从fifo存储阵列到寄存后的端口也需要一个时钟，因此需要两个时钟，我建议分析一下程序，然后把fifo的配置过程走一遍看看，是不是与程序说的一样，然后仿真观察一下波形，这样才能真正掌握，否则即使回答了这个问题，也只是在几十种组合中的一个问题，最终不能融汇贯通。pll、flash、ddr3有什么需要注意的地方在使用中也是多用多练，知识库上由大量的文章或视频探讨的比较详细，应多读，泛泛的谈无法详细说明问题

11.

电子信息传输时的速度可以理解为光速3×10⁸m/s，简化来计算就是3ns信息数据传输为1m，一般50m频率的信息数据一个时钟周期为20ns，这样一个时钟周期20ns需要走大概21m，但是一般的电路板子中也不可能有这么长距离产生一个周期，更别说更低的时钟频率传输数据的一个周期距离就更长了，在现实中板子是怎么处理这个问题的？

12.

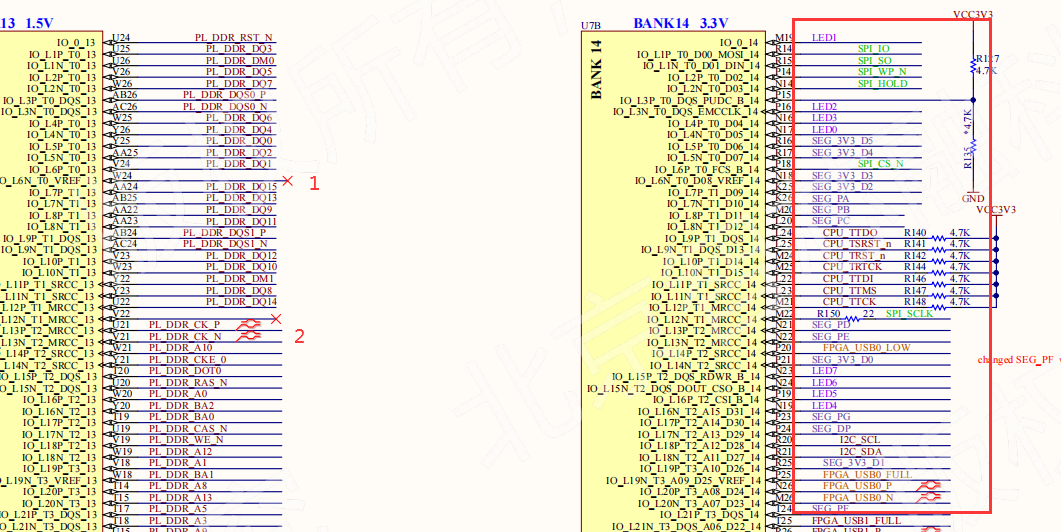

原理图中，左边标1的×是什么意思？左标2的这种符号什么意思？右边中紫色、绿色、褐色的字体是不是只是区分不同硬件模块的？

回答：

1. 首先更正一个问题，在线路板中电磁波的速度与光速在正空中的传播速度比较大，公式为 V≈c/, 其中c是光在真空中的传播速度3×10⁸m/s，是磁导率，一般接近1，是介电常数，与PCB板的材质有关，一般如果选择FR4, 4.2, 可以算出电磁波在多层线路板中内层的电磁波传播速度。当然线路板的顶层及底层如果镀金且裸漏在空气中，该两层的传播速度接近光在空气中的传播速度，即V≈3×10⁸m/s， 一般称该电磁波为横波。—见电磁场与电磁波理论。

2. 一个周期20ns，传播从时钟的上升沿开始，到下一个上升沿出现时，第一个上升沿传播了接近21m。不过这个问题问的不够明确，因为这是时间和空间的两个问题，也就是时空特性。也就是说时间上20ns的波形，在空间上不一定要保持完整的波形，只要接收端在时间上能感受到20ns的波形即可。一般在接收端都会设定好阻抗匹配（终端电阻）防止波形反射，那么先到的波形部分先消失，后到的波形后消失，只要时间上对方也是20ns的波形即可，因此在线路板上不需要安排21m的线路长度，在空间展现完整的波形。但也有几个问题需要讨论。第一，如果时钟和数据一起布线，为了满足时钟和数据的时序关系，在线路上应该尽量满足等长，使得在时间上的延迟一致。第二布线的线路足够短，防止反射后的波形出现在数据的中间部位，例如1m长的空间距离，反射回来的波形与原始波形在时间约差10%（考虑往返2m）,这时一般认为出现反射干扰的边界。当然这是粗略估计，不同的时钟频率，对距离的要求也不同，按照上面方法估算。所以一般在总线布线时，多数走平行线，考虑等长，并有布线长度的限制。当然布线中还有其它因素需要考虑。

3. 符号

表示差分信号标志，当布线规则设定好后，这两根线即按差分线的原则布线，知识库上目前智能硬件与PCB layout视频是对大家开放的，上去学习一下吧。

（4）颜色差别，主要是为了阅读时容易区分，没有特别的含义。
