Quartus QSF约束文件定义与使用

Quartus QSF约束文件定义与使用

在Quartus 生成的众多文件中有一个扩展名为” .qsf”的文件，该扩展名是Quartus Prime Setting File的缩写，其含义为Quartus 主设置文件。主要负责在整个工程范围内的各种设定，如管脚锁定，IO管脚电平标准，电气接口等内容，而且每个修订版本都对应一个特定QSF文件。

一．QSF的创建与构成

• QSF文件中的语法格式

QSF文件中的命令格式遵循tcl的语法格式，具体内容参考tcl语法与命令

• QSF文件生成：

QSF文件当创建工程时就会生成，初步给定工程的创建信息和设定，以后每次启动工程时都会读取该文件对工程进行配置。初次创建工程后的QSF文件内容如下：

# https://fpgasoftware.intel.com/eula.
#
# ————————————————————————– #
#
# Quartus Prime
# Version 20.1.1 Build 720 11/11/2020 SJ Lite Edition
# Date created = 13:18:17 September 10, 2021
#
# ————————————————————————– #
#
# Notes:
#
# 1) The default values for assignments are stored in the file:
# test_qsf_assignment_defaults.qdf
# If this file doesn’t exist, see file:
# assignment_defaults.qdf
#
# 2) Altera recommends that you do not modify this file. This
# file is updated automatically by the Quartus Prime software
# and any changes you make may be lost or overwritten.
#
# ————————————————————————–

set_global_assignment -name FAMILY “Cyclone 10 LP”
set_global_assignment -name DEVICE 10CL006YE144C8G
set_global_assignment -name TOP_LEVEL_ENTITY test_qsf
set_global_assignment -name ORIGINAL_QUARTUS_VERSION 20.1.1
set_global_assignment -name PROJECT_CREATION_TIME_DATE “13:18:17 SEPTEMBER 10, 2021”
set_global_assignment -name LAST_QUARTUS_VERSION “20.1.1 Lite Edition”
set_global_assignment -name PROJECT_OUTPUT_DIRECTORY output_files
set_global_assignment -name MIN_CORE_JUNCTION_TEMP 0
set_global_assignment -name MAX_CORE_JUNCTION_TEMP 85
set_global_assignment -name DEVICE_FILTER_PACKAGE “ANY QFP”
set_global_assignment -name DEVICE_FILTER_PIN_COUNT 144
set_global_assignment -name DEVICE_FILTER_SPEED_GRADE 8
set_global_assignment -name ERROR_CHECK_FREQUENCY_DIVISOR 1
set_global_assignment -name NOMINAL_CORE_SUPPLY_VOLTAGE 1.2V
set_global_assignment -name EDA_SIMULATION_TOOL “ModelSim-Altera (Verilog)”
set_global_assignment -name EDA_TIME_SCALE “1 ps” -section_id eda_simulation
set_global_assignment -name EDA_OUTPUT_DATA_FORMAT “VERILOG HDL” -section_id eda_simulation
set_global_assignment -name EDA_GENERATE_FUNCTIONAL_NETLIST OFF -section_id eda_board_design_timing
set_global_assignment -name EDA_GENERATE_FUNCTIONAL_NETLIST OFF -section_id eda_board_design_symbol
set_global_assignment -name EDA_GENERATE_FUNCTIONAL_NETLIST OFF -section_id eda_board_design_signal_integrity
set_global_assignment -name EDA_GENERATE_FUNCTIONAL_NETLIST OFF -section_id eda_board_design_boundary_scan



该文件的前半部分为注释，提供创建该工程时的信息，如：创建日期，创建工程对应的Quartus的版本号，以及主要事项，Altera建议不要修改该文件，因为任何修改可能会丢失或被覆盖。

该文件的后半部分主要是工程设定，如：顶层文件名，FPGA器件的选型，封装，温度设定等设定。文件中的设定命令遵循tcl的语法。有关tcl的语法请参照tcl的语法与使用部分。

在上面的文件中，仅使用了一条命令“set_global_assignment”， 后面跟“-name”参数，参数之后都是Quartus中可以解析的名称，如：命令set_global_assignment -name FAMILY “Cyclone 10 LP”中的FAMILY；Quartus在读取QSF文件，解析该命令时见到FAMILY就会用”Cyclone 10 LP”名称与Qurtus内的器件库中FAMILY部分匹配。

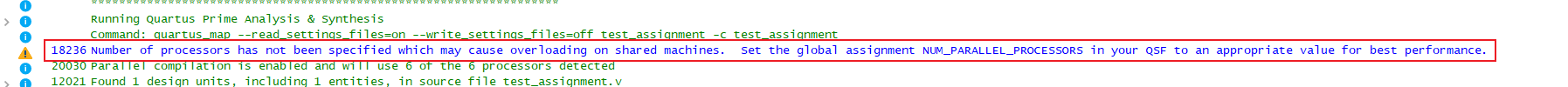

注意： 在新创建的quartus 工程中，往往会出现以下的警告：

图1

我们需要根据自己的计算机的情况设置以下 命令可以消除这个警告

set_global_assignment -name NUM_PARALLEL_PROCESSORS  4

或者

set_global_assignment -name NUM_PARALLEL_PROCESSORS ALL

• QSF命令自动追加

在利用Quartus进行开发的过程中，利用各种向导生成的内容都会在给文件的尾部追加相关的内容。在工程中新建文件并添加PLL，观察QSF文件的变化可以看出在文件尾部增加了两条命令如下：
set_global_assignment -name VERILOG_FILE test_qsf.v

set_global_assignment -name QIP_FILE PLL1.qip

当利用pin planner进行管脚锁定后，在QSF文件尾部添加如下命令：

set_location_assignment PIN_91 -to inclk

set_location_assignment PIN_80 -to divf

set_instance_assignment -name IO_STANDARD “3.3-V LVCMOS” -to divf

set_instance_assignment -name IO_STANDARD “3.3-V LVCMOS” -to inclk

• QSF文件手动添加

Altera建议尽量不要修改QSF的内容，但如能掌握修改技巧对于项目的开发会有很大的帮助，特别是对于管脚锁定等内容，如果在同一个硬件板卡上开发的不同工程，QSF的内容基本相似，可以从一个QSF复制后进行局部修改后作为另一个工程的QSF文件。或复制部分内容到新生成QSF，完成整个项目的设置。

二、QSF常用赋值命令

序号	赋值类型	命令
1	Global Assignment 全局赋值	set_global_assignment
2	Instance Assignment	set_instance_assignment 例 set_instance_assignment -name IO_STANDARD “3.3-V LVCMOS” -to inclk
3	Location Assignment	set_location_assignment 管脚约束
4	Parameter Assignment	set_parameter 例： set_parameter -name WIDTH 8

三、 QSF中命令常用参数

参数（可选） 名称	示例	描述
-name -value	set_global_assignment -name family -value Stratix® set_global_assignment -name family Stratix®	-value 是可选项，有没有”-value” 都可以，不写”-value”默认 value的值为Stratix
-to	set_instance_assignment -name multicycle 8 -from clock -to timeo
-from	set_instance_assignment -name multicycle 8 -from clock -to timeo
-entity	set_global_assignment -name ll_auto_size on -entity filtref -section Region_0	这项设置是针对某个实体文件，而不是顶层文件，如果该文件不存在，这个设置会应用到顶层文件上
-section_id	set_global_assignment -name eda_map_illegal_characters on -section_id eda_simulation	Specifies the LogicLock region, EDA tool type, breakpoint name, clock name, debug hub name, I/O bank name, or timegroup name for the assignment. 为LogicLock region, EDA tool type, breakpoint name, clock name, debug hub name, I/O bank name, or timegroup name 指定section_id的名称。
-comment	set_instance_assignment -name auto_carry_chains on -to accel -comment “Carry chain comment.”.	加速显示（accel），显示所有指定的注释项（增加别名）为”Carry chain comment.”.
-disable	set_instance_assignment -name auto_global_memory_controls off -to clock -disable	注释赋值，使后续处理不起作用，可以使用在分段处理上。

四、 QSF调用其它的QSF文件

利用source关键字可以调用其它的QSF文件，例如：

set_global_assignment -name family arria10

source new_assignments.qsf

1. 注意事项

修改QSF文件建议在工程关闭的情况下进行，修改完成后重启工程，各项修改才会生效。

五、总结：

理解和使用QSF文件，可以方便快速完成各种设定，加速系统设计定制。
