目前SPI FLASH 工程使用的是 FII-PRX100T-DDR 开发板，FII-PRX100T-DDR 开发板使用xilinx artix 7 100T fpga 676 pin 封装, 开发板上有和工程相关的按键, led, uart 等外设, 同时这个开发板使用的是micron N25Q128A spi flash 。
参考文章：
SPI 通讯协议 及 SPI 相关工程 详解
FII_PRX100T_DDR_V1.2 硬件原理图
FII-PRX100-D(ARTIX 100T,XC7A100T)硬件参考指南
PRX-100T-DDR 实物图

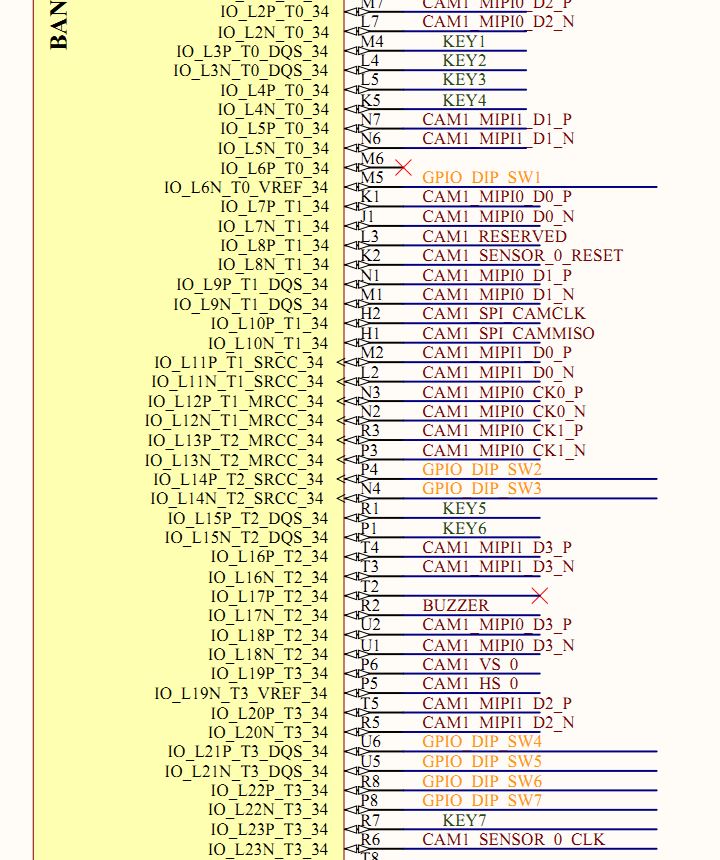

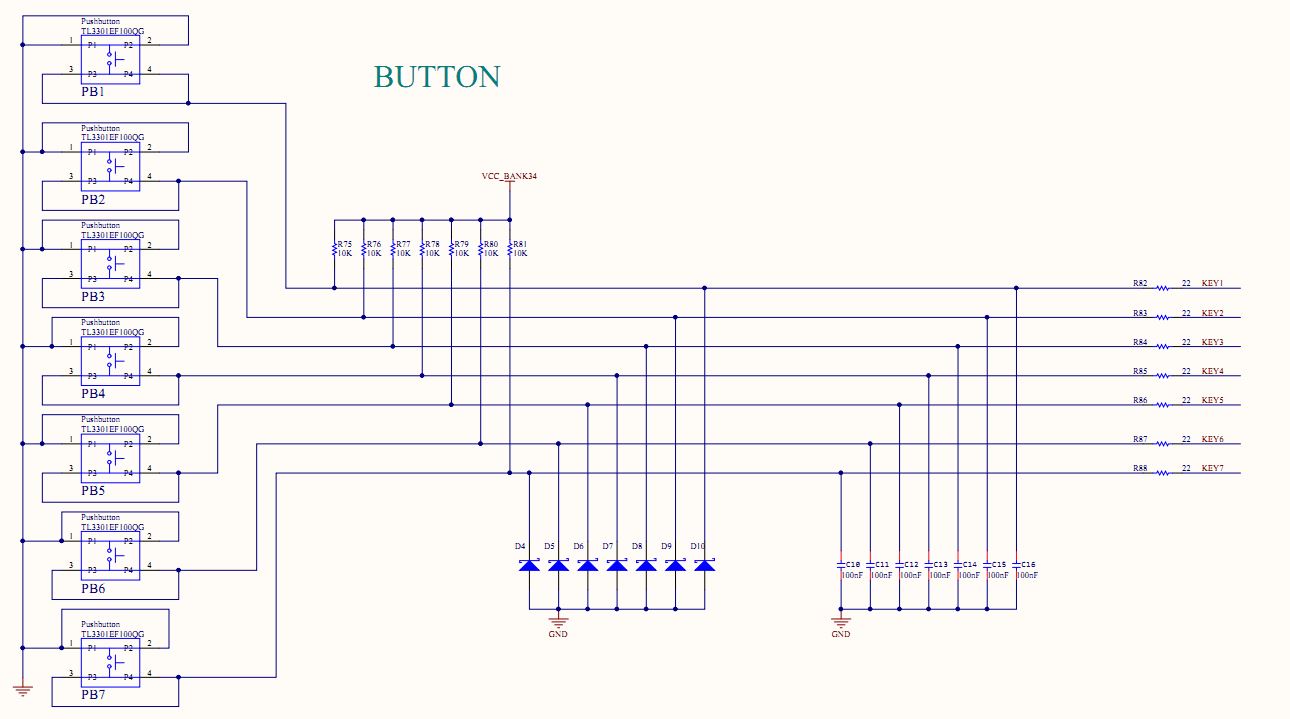

按键部分：
其中 ：
pb[1] , key1 = MENU, 擦除扇区
pb[2] , key2 = UP, 写 0x80_0000 , 128 bytes 数据
pb[3] , key3 = RETURN， 读 0x80_0000, 128 bytes 数据
pb[5] , key5 = OK 读 spi flash ID
pb[7] , key7 = DOWN 系统 复位信号

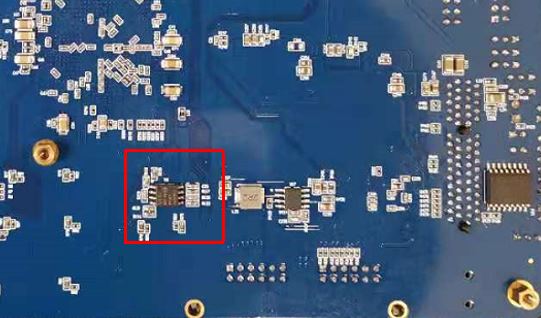

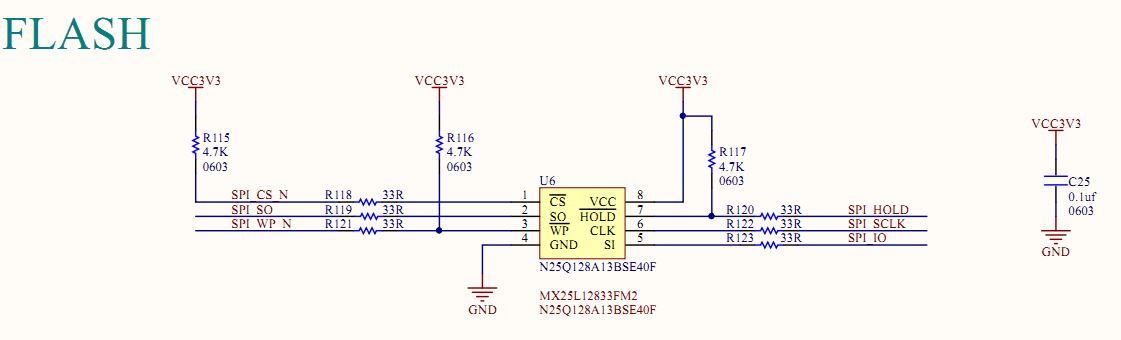

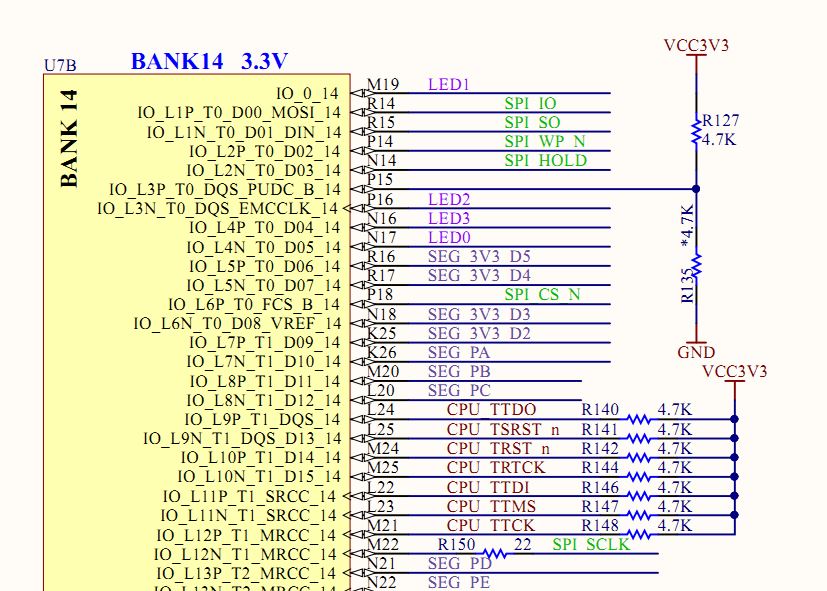

spi flash 部分

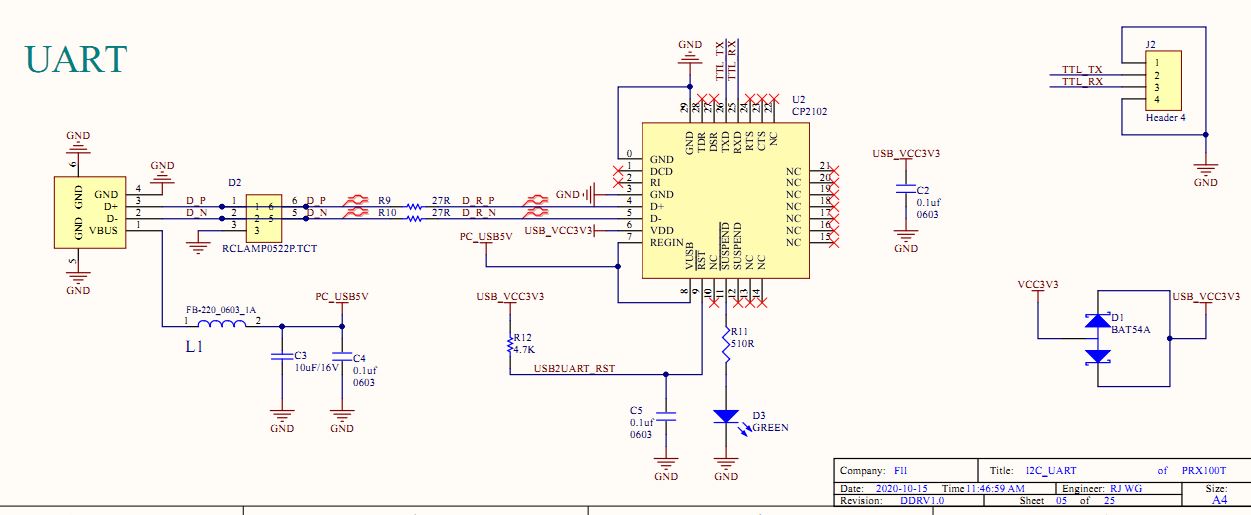

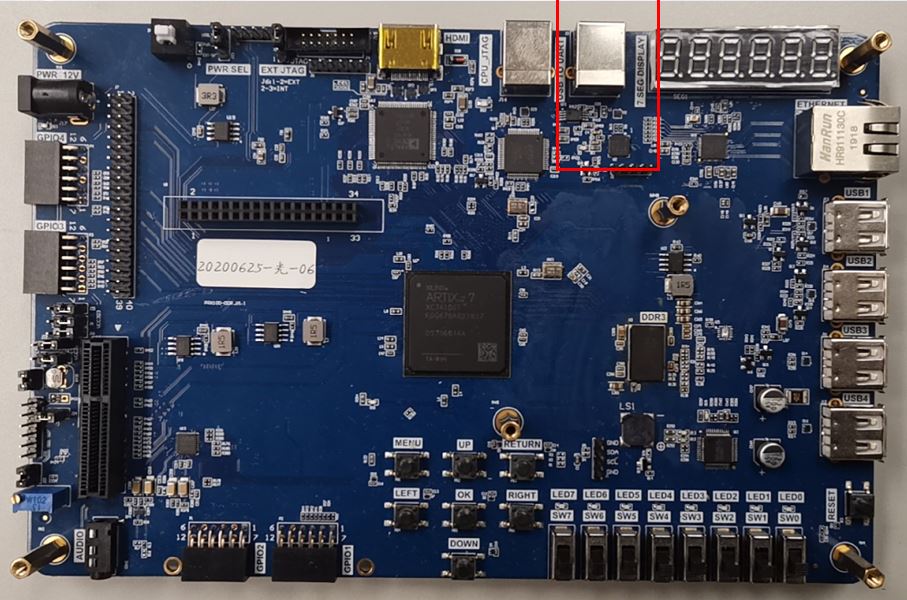

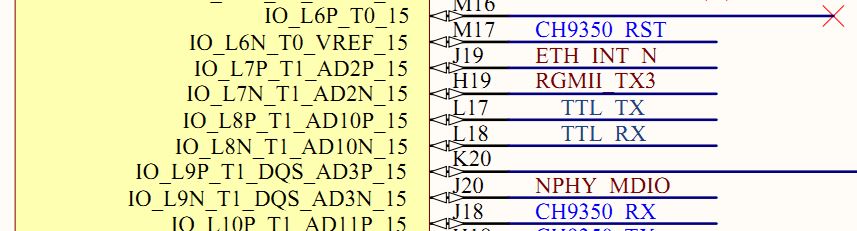

uart 部分
在当前的工程中， 我们使用 uart 115200 波特率，无奇偶校验，1bit 停止位。
按键实验

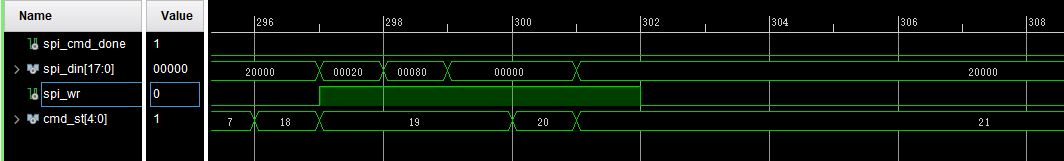

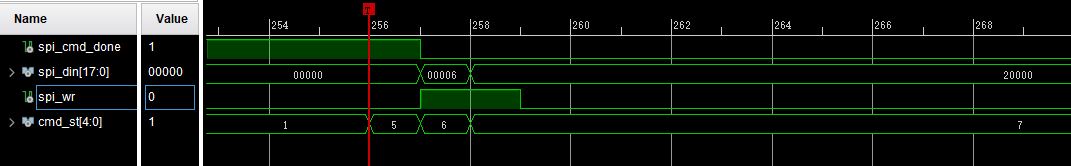

1） 按下 MENU 键， 擦除地址0x80_0000 spi flash 扇区

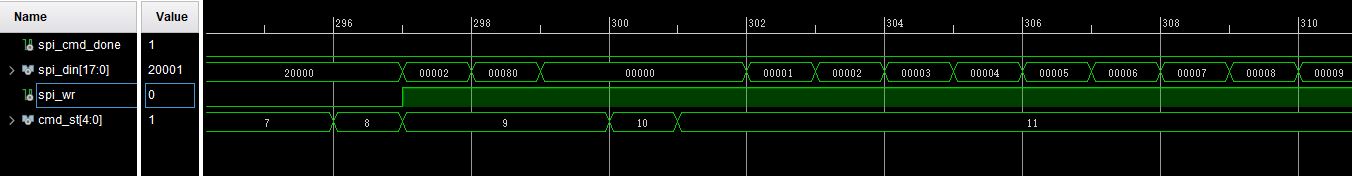

2）按UP 键，写0x80_0000地址为起始地址 ,连续写入 128beytes 数据

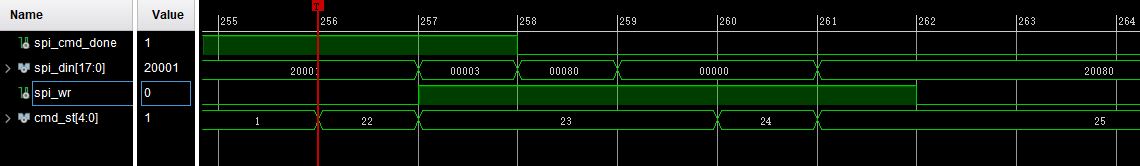

3） 按RETURN 键，读spi flash 0x80_0000地址为起始地址，连续读出 128 bytes

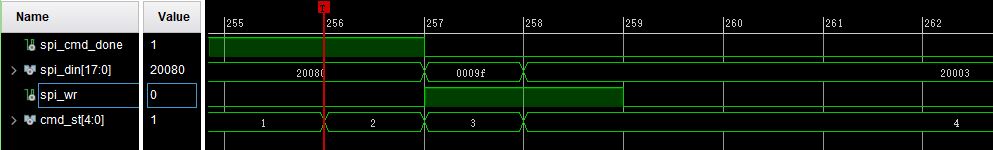

4） OK 键 读取spi flash ID， 连续读出3bytes 数据

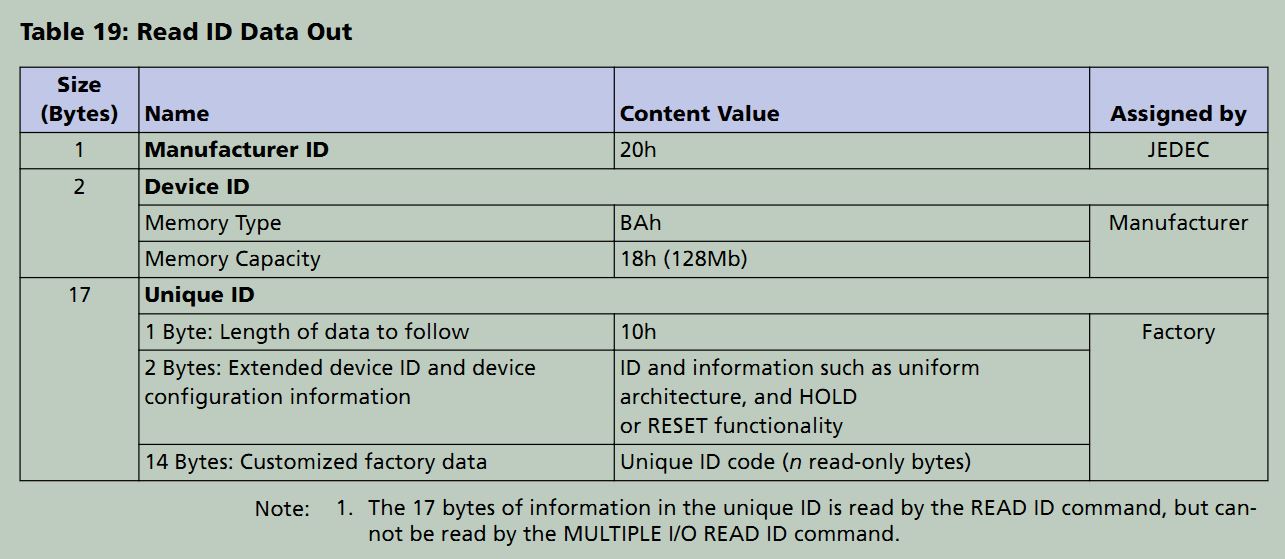

查看n25q128a 手册：
可以看出，读出的数据和数据手册相符。

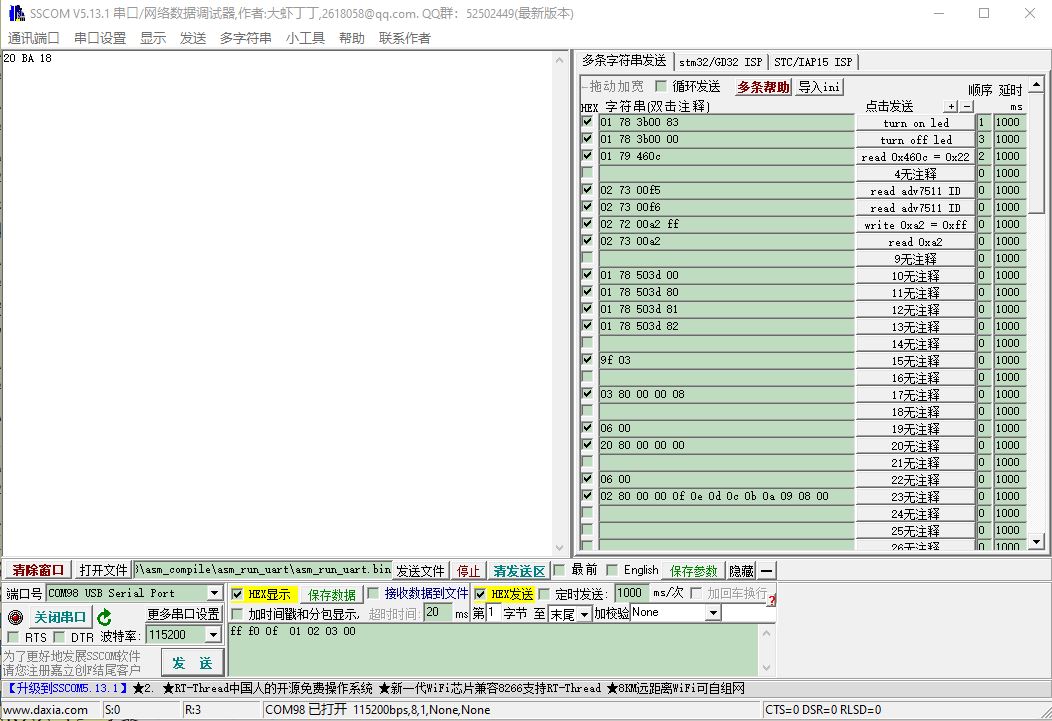

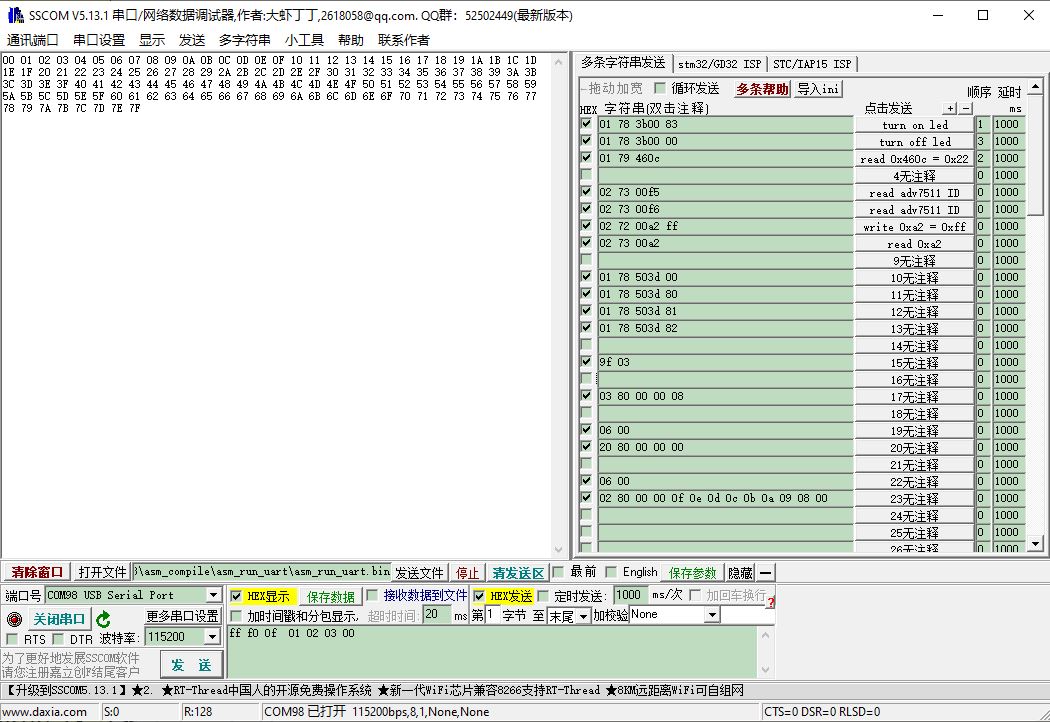

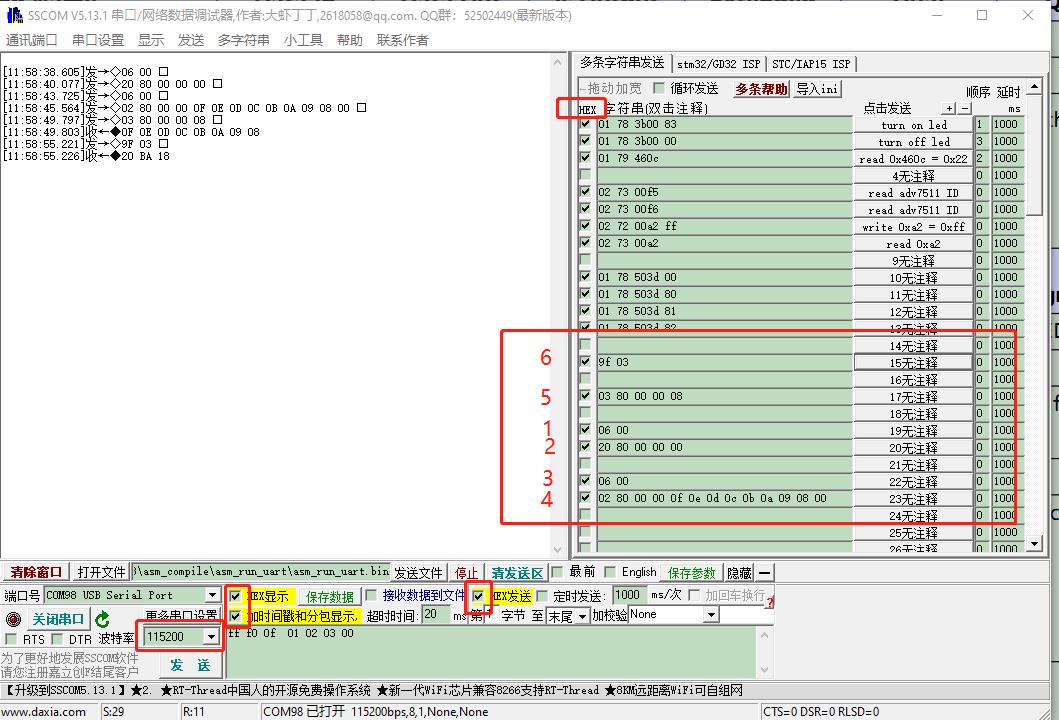

5）相关的uart操作
以16进制模式，发送相关的命令，可以看到显示窗口得到相关的返回数据， uart控制比较灵活， 不但可以控制spi flash ， 对于其他的spi 设备，也是没有问题的， 比较通用。
到此， 整个关于SPI 通讯协议， spi flash 的工程讲解结束。工程中的每个模块都是独立的， 可以参考工程代码， 选择用户所需要的模块， 当然，也可以继续增加模块，来完成用户的其他需求。比如，增加系统总线，连接到riscv cpu上。
