以太网UDP 实验(eth_ip_tx.v)

eth_ip_tx.v 模块是从UDP_TX_DRAM双端口中读取数据，加上MAC头 + 0800 + IP头 ，计算好IP头的checksum ，之后将数据流发送到TX_IP_FIFO中去.

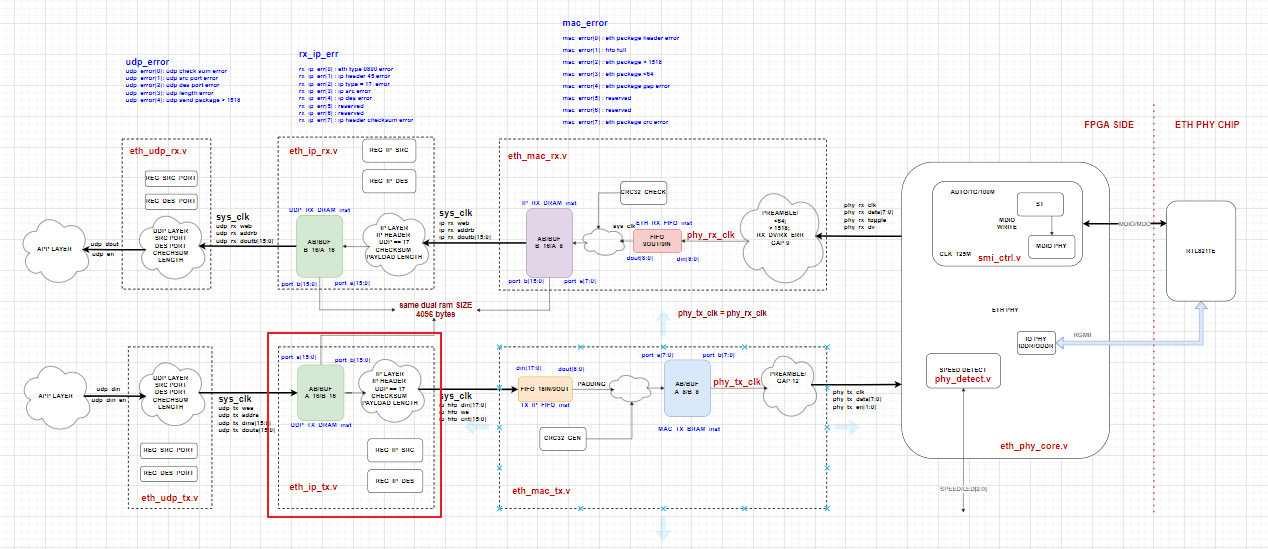

图1

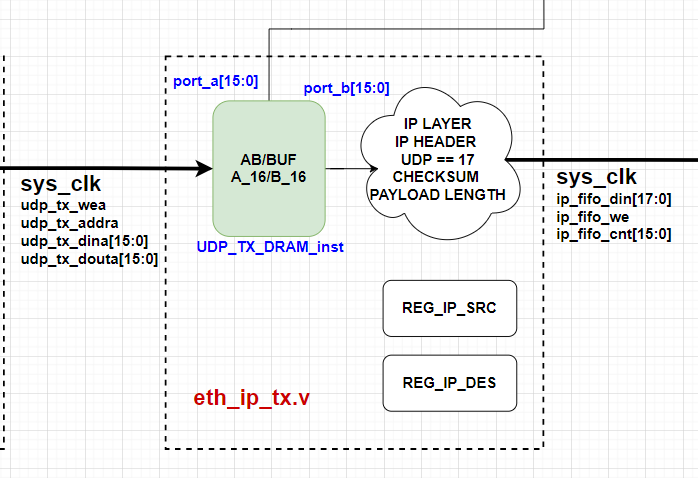

图2

ip_tx_st 状态机解析：

状态0： 初始化相关的数据， 将UDP_TX_DRAM 的子地址指向 1023，跳转到状态机1。

状态1： 等待1个时钟周期，跳转到状态机2。

状态2： 检查UDP_TX_DRAM 的子地址1023，查看双端口读取出的数据，看看UDP是否有数据准备发送，如果有，跳转到状态机3。

状态3： 根据读出的UDP长度，计算出IP包的长度和以太网包的长度，跳转到状态机4。

状态4： 查看FIFO是否有空间可以存储数据，如果有足够的空间，跳转到状态机5。

状态5： 首先将长度信息写入到FIFO中去，跳转到状态机6。

状态6 – 8： 写入目的MAC地址，跳转到状态机9。

状态9 – 11： 写入源MAC地址，跳转到状态机12。

状态12： 写入0800 以太网类型 ，跳转到状态机13。

状态13- 22： 写入IP头信息 ，跳转到状态机23。

状态23： 读取UDP的数据，写入到FIFO中去，跳转到状态机24。

状态24： 清除UDP双端口，写入FIFO封口信息，跳转到状态机25。

状态25： 清除相关的寄存器 ，跳转到状态机26。

状态26： UDP乒乓buffer 地址转换，跳转到状态机0。

副状态机（ip_chk_st）计算IP头checksum ：

在发送ip 包时，4500， 4000， 4011  ， 前面6 bytes 的信息是固定的，直接计算好checksum 即可。

状态0： 计算 length 的checksum， 跳转状态1。

状态1： 计算 源IP的checksum， 跳转状态2。

状态2： 计算 源IP的checksum， 跳转状态3。

状态3： 计算 目的IP的checksum， 跳转状态4。

状态4： 计算 目的IP的checksum， 跳转状态5。

状态5： 计算 最终的checksum结果， 跳转状态6。

状态6： 表示checksum 计算结束。

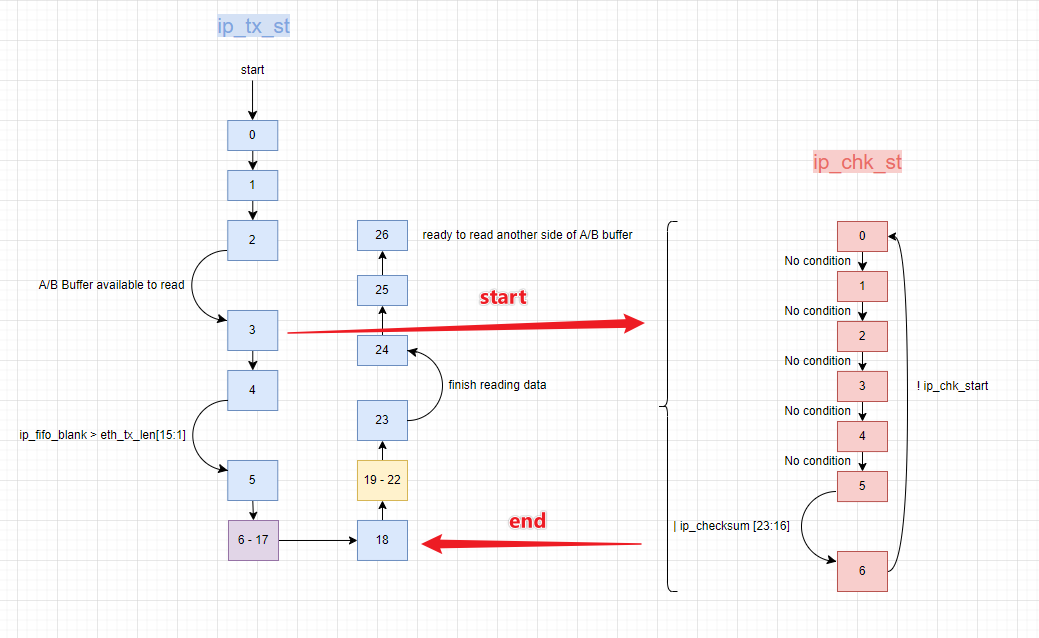

状态机的示意图如图3（注意省略了状态转移条件不满足时，停留在当前状态的箭头）所示：

图3 状态机示意图

eth_ip_tx.v 代码：

`timescale 1ns / 1ps



module eth_ip_tx #
(
    parameter [47:0] TX_MAC_SRC    = 48'h66_72_61_73_65_72,
    parameter [47:0] TX_MAC_DES    = 48'hff_ff_ff_ff_ff_ff,

    parameter [31:0] TX_IP_SRC     = 32'hc0a8003d,
    parameter [31:0] TX_IP_DES     = 32'hc0a800ff,

    parameter IP_BUF_SIZE = 10,
    parameter IP_IDX_BIT = 1
)
(
    input           sys_clk,

    input           udp_tx_wea,
    input  [IP_BUF_SIZE + IP_IDX_BIT - 1:0] udp_tx_addra,
    input  [15:0]   udp_tx_dina,
    output [15:0]   udp_tx_douta,

    output [17:0]   ip_fifo_din,
    output reg      ip_fifo_we = 0,
    input  [15:0]   ip_fifo_cnt,   //write sync cnt, the max fifo depth is 2047

    input           reset
);
//=========================================================================
reg  udp_tx_web = 0;
reg  [IP_BUF_SIZE - 1:0] udp_tx_addrb_sub = 0;
reg  [IP_IDX_BIT - 1:0] udp_tx_idb = 0;
wire [IP_BUF_SIZE + IP_IDX_BIT - 1:0] udp_tx_addrb = {udp_tx_idb, udp_tx_addrb_sub};
wire [15:0] udp_tx_doutb;

UDP_DRAM   UDP_TX_DRAM_inst
(
    .clka   (sys_clk),      // input wire clka
    .wea    (udp_tx_wea),   // input wire [0 : 0] wea
    .addra  (udp_tx_addra), // input wire [10 : 0] addra
    .dina   (udp_tx_dina),  // input wire [15 : 0] dina
    .douta  (udp_tx_douta), // output wire [15 : 0] douta

    .clkb   (sys_clk),      // input wire clkb
    .web    (udp_tx_web),   // input wire [0 : 0] web
    .addrb  (udp_tx_addrb), // input wire [10 : 0] addrb
    .dinb   (0),            // input wire [15 : 0] dinb
    .doutb  (udp_tx_doutb)  // output wire [15 : 0] doutb
);
//=========================================================================
reg  [1:0]  ip_fifo_flag = 0;
reg  [15:0] ip_fifo_data = 0;
assign ip_fifo_din = {ip_fifo_flag[1], ip_fifo_data[15:8], ip_fifo_flag[0], ip_fifo_data[7:0]};

wire [15:0] ip_fifo_blank = 2047 - ip_fifo_cnt;
//=======================================================================
reg  [15:0] ip_tx_len = 0;    //udp包长 + 20
reg  [15:0] eth_tx_len = 0;   //udp包长 + 36
reg  [15:0] ip_tx_cnt = 0;

reg  ip_chk_start = 0;
reg  ip_chk_end = 0;
reg [23:0] ip_checksum = 16'hc511;  //4500(版本，首部长度，tos) + 4000（标志，片位移） + 4011（TTL + protocol）

reg  [4:0]  ip_tx_st = 0;
always @ (posedge sys_clk)
if(reset)
begin
    udp_tx_idb <= 0;
    udp_tx_web <= 0;

    ip_fifo_we <= 0;
    ip_tx_st <= 0;
end
else case (ip_tx_st)
0:
begin
    ip_tx_cnt <= 0;
    ip_chk_start <= 0;

    udp_tx_addrb_sub <= {IP_BUF_SIZE{1'b1}};
    udp_tx_web <= 0;

    ip_fifo_we <= 0;
    ip_tx_st <= 1;
end
1:
begin
    udp_tx_addrb_sub <= {IP_BUF_SIZE{1'b1}};
    udp_tx_web <= 0;

    ip_tx_st <= 2;
end
2:
begin
    if(udp_tx_doutb[15] == 1)
    begin
        ip_tx_st <= 3;
    end
end
3:
begin
    ip_tx_len <= udp_tx_doutb[11:0] + 20;
    eth_tx_len <= udp_tx_doutb[11:0] + 36; // des_mac(6) + src_mac(6) + 0800(2) + ip_header(20) + package_len(2)
    ip_chk_start <= 1;
    ip_tx_st <= 4;
end
4:
begin
    if( ip_fifo_blank > eth_tx_len)
    begin
        ip_tx_st <= 5;
    end
end
5:
begin
    // used for handle odd bytes
    ip_fifo_flag <= 0;
    ip_fifo_data <= eth_tx_len - 2; // mac + 0800 + ip_header + payload
    ip_fifo_we <= 1;

    ip_tx_st <= 6;
end
6:
begin
    ip_fifo_flag <= 0;
    ip_fifo_data <= TX_MAC_DES[47:32];
    ip_fifo_we <= 1;

    ip_tx_st <= 7;
end
7:
begin
    ip_fifo_flag <= 0;
    ip_fifo_data <= TX_MAC_DES[31:16];
    ip_fifo_we <= 1;

    ip_tx_st <= 8;
end
8:
begin
    ip_fifo_flag <= 0;
    ip_fifo_data <= TX_MAC_DES[15:00];
    ip_fifo_we <= 1;

    ip_tx_st <= 9;
end
9:
begin
    ip_fifo_flag <= 0;
    ip_fifo_data <= TX_MAC_SRC[47:32];
    ip_fifo_we <= 1;

    ip_tx_st <= 10;
end
10:
begin
    ip_fifo_flag <= 0;
    ip_fifo_data <= TX_MAC_SRC[31:16];
    ip_fifo_we <= 1;

    ip_tx_st <= 11;
end
11:
begin
    ip_fifo_flag <= 0;
    ip_fifo_data <= TX_MAC_SRC[15:00];
    ip_fifo_we <= 1;

    ip_tx_st <= 12;
end
12:
begin
    ip_fifo_flag <= 0;
    ip_fifo_data <= 16'h0800;  // ethernet type
    ip_fifo_we <= 1;

    ip_tx_st <= 13;
end
13:
begin
    ip_tx_cnt <= ip_tx_cnt + 2;

    ip_fifo_flag <= 0;
    ip_fifo_data <= 16'h4500; // ip header
    ip_fifo_we <= 1;

    ip_tx_st <= 14;
end
14:
begin
    ip_tx_cnt <= ip_tx_cnt + 2;

    ip_fifo_flag <= 0;
    ip_fifo_data <= ip_tx_len; // ip package length
    ip_fifo_we <= 1;

    ip_tx_st <= 15;
end
15:
begin
    ip_tx_cnt <= ip_tx_cnt + 2;

    ip_fifo_flag <= 0;
    ip_fifo_data <= 16'h0000;    // random value
    ip_fifo_we <= 1;

    ip_tx_st <= 16;
end
16:
begin
    ip_tx_cnt <= ip_tx_cnt + 2;

    ip_fifo_flag <= 0;
    ip_fifo_data <= 16'h4000;    // flags ,fragment
    ip_fifo_we <= 1;

    ip_tx_st <= 17;
end
17:
begin
    ip_tx_cnt <= ip_tx_cnt + 2;

    ip_fifo_flag <= 0;
    ip_fifo_data <= 16'h4011;    // ttl , protocol
    ip_fifo_we <= 1;

    ip_tx_st <= 18;
end
18:
begin
    if(ip_chk_end)
    begin
        ip_tx_cnt <= ip_tx_cnt + 2;

        ip_fifo_flag <= 0;
        ip_fifo_data <= ip_checksum[15:0];    // checksum
        ip_fifo_we <= 1;

        ip_chk_start <= 0;
        ip_tx_st <= 19;
    end
    else ip_fifo_we <= 0;
end
19:
begin
    ip_tx_cnt <= ip_tx_cnt + 2;

    ip_fifo_flag <= 0;
    ip_fifo_data <= TX_IP_SRC[31:16];    // src ip address
    ip_fifo_we <= 1;

    ip_tx_st <= 20;
end
20:
begin
    ip_tx_cnt <= ip_tx_cnt + 2;

    ip_fifo_flag <= 0;
    ip_fifo_data <= TX_IP_SRC[15:0];    // src ip address
    ip_fifo_we <= 1;

    ip_tx_st <= 21;
end
21:
begin
    udp_tx_addrb_sub <= udp_tx_addrb_sub + 1;
    ip_tx_cnt <= ip_tx_cnt + 2;

    ip_fifo_flag <= 0;
    ip_fifo_data <= TX_IP_DES[31:16];    // des ip address
    ip_fifo_we <= 1;

    ip_tx_st <= 22;
end
22:
begin
    udp_tx_addrb_sub <= udp_tx_addrb_sub + 1;
    ip_tx_cnt <= ip_tx_cnt + 2;

    ip_fifo_flag <= 0;
    ip_fifo_data <= TX_IP_DES[15:0];    // des ip address
    ip_fifo_we <= 1;

    ip_tx_st <= 23;
end
23:
begin
    if(ip_tx_cnt >= ip_tx_len)
    begin
        ip_fifo_we <= 0;
        ip_tx_st <= 24;
    end
    else
    begin
        udp_tx_addrb_sub <= udp_tx_addrb_sub + 1;
        ip_tx_cnt <= ip_tx_cnt + 2;

        ip_fifo_flag <= 0;
//        ip_fifo_data <= {udp_tx_doutb[7:0], udp_tx_doutb[15:8]};
        ip_fifo_data <= udp_tx_doutb;
        ip_fifo_we <= 1;
    end
end
24:
begin
    udp_tx_addrb_sub <=  {IP_BUF_SIZE{1'b1}};
    udp_tx_web <= 1;

    ip_fifo_flag <= 2'b11;
    ip_fifo_data <= 16'hffff;
    ip_fifo_we <= 1;

    ip_tx_st <= 25;
end
25:
begin
    udp_tx_web <= 0;
    ip_fifo_flag <= 0;
    ip_fifo_we <= 0;

    ip_tx_st <= 26;
end
26: // normal finished
begin
    udp_tx_idb <= udp_tx_idb + 1;
    udp_tx_web <= 0;

    ip_tx_st <= 0;
end
default: ip_tx_st <= 0;
endcase

//=========================================================================
// ip header checksum calculate
reg [2:0] ip_chk_st = 0;
always @ (posedge sys_clk)
if(!ip_chk_start)
begin
    ip_chk_end <= 0;
    ip_checksum <= 16'hc511; //4500 + 4000 + 4011
    ip_chk_st <= 0;
end
else case(ip_chk_st)
0:
begin
    ip_chk_end <= 0;
    ip_checksum <= ip_checksum + ip_tx_len;
    ip_chk_st <= 1;
end
1:
begin
    ip_checksum <= ip_checksum + TX_IP_SRC[31:16];
    ip_chk_st <= 2;
end
2:
begin
    ip_checksum <= ip_checksum + TX_IP_SRC[15:0];
    ip_chk_st <= 3;
end
3:
begin
    ip_checksum <= ip_checksum + TX_IP_DES[31:16];
    ip_chk_st <= 4;
end
4:
begin
    ip_checksum <= ip_checksum + TX_IP_DES[15:0];
    ip_chk_st <= 5;
end
5:
begin
    if(|ip_checksum[23:16])
        ip_checksum <= ip_checksum[15:0] + ip_checksum[23:16];
    else
    begin
        ip_checksum[15:0] <= ~ip_checksum[15:0];
        ip_chk_end <= 1;
        ip_chk_st <= 6;
    end
end
6:
begin
    ip_chk_end <= 1;
    ip_chk_st <= 6;
end
default: ip_chk_st <= 0;
endcase
//=========================================================================

endmodule
