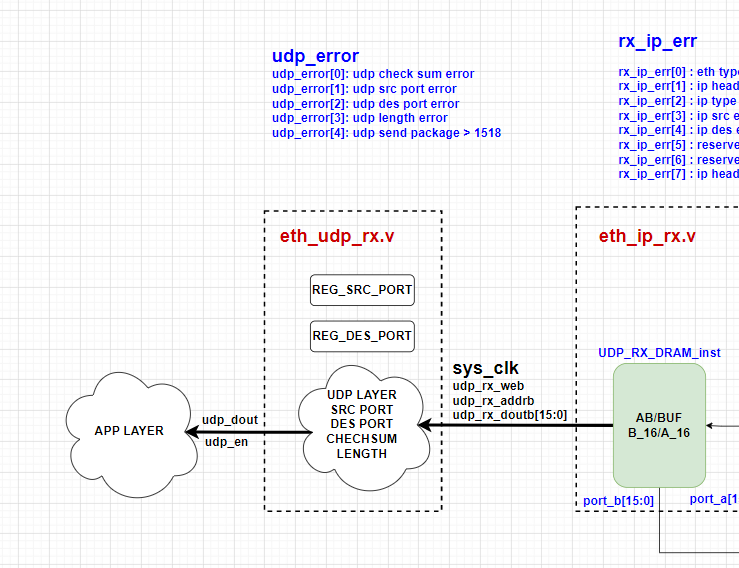

当以太网包数据被正确接收后， 解析出正确的IP地址后，送给UDP模块处理。 UDP模块需要检查源端口号，目的端口号，检查UDP的checksum是否正确，如果所有检查都是正确的，将数据送给应用层。

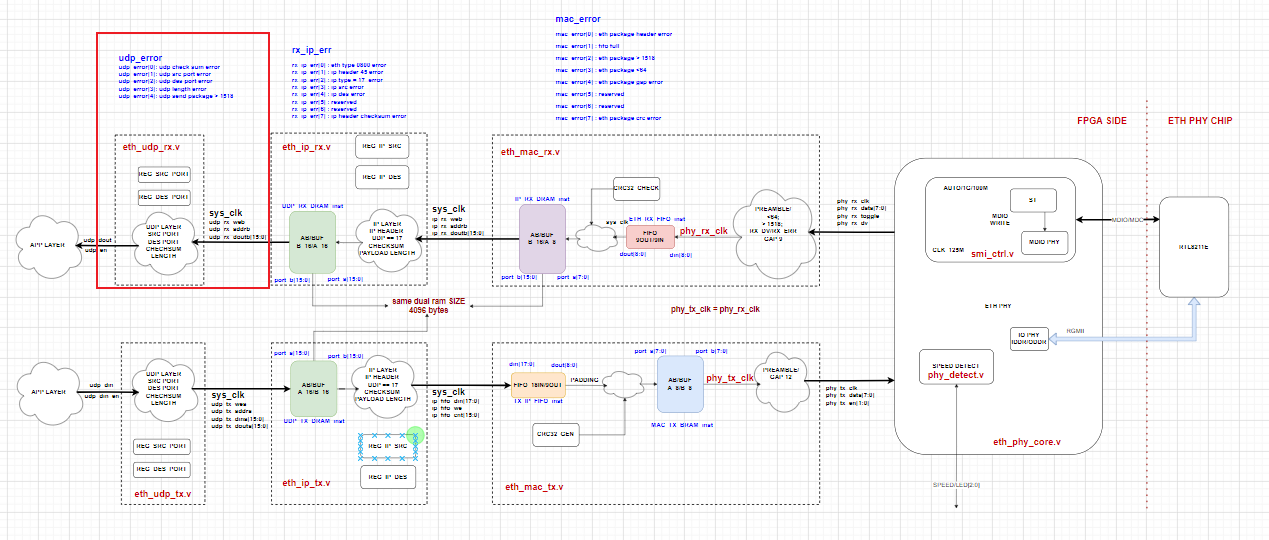

图1
图2

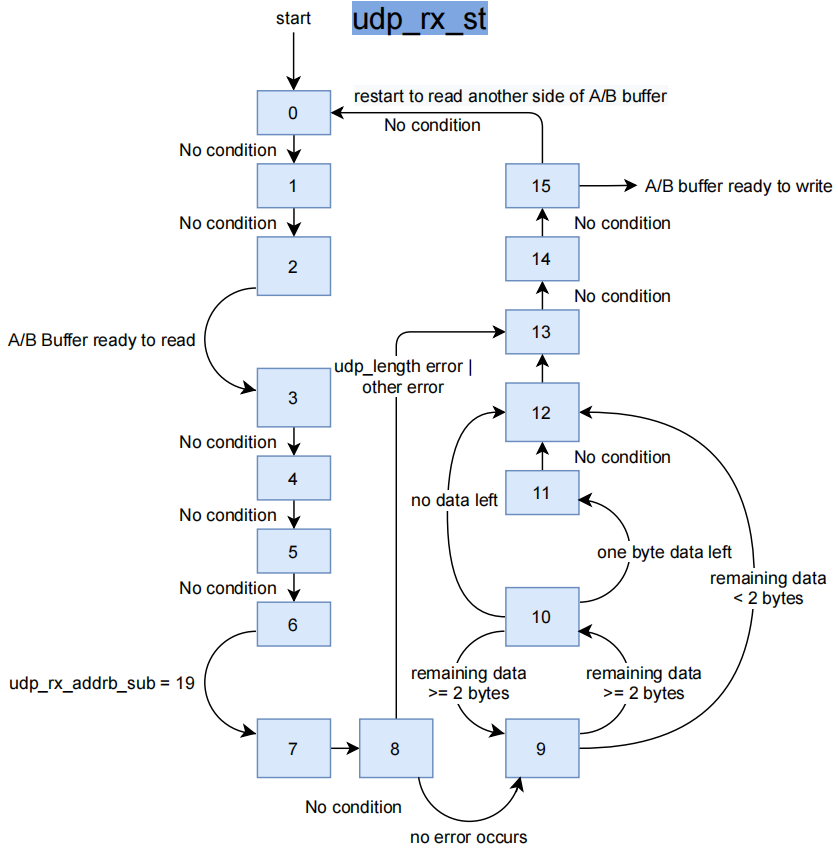

状态机（udp_rx_st）逻辑的描述如下，状态流程图如图3（注意省略了状态转移条件不满足时，停留在当前状态的箭头）所示:
状态机处理过程：其中任何一步检查出错误，将状态机跳转到12。
状态0：初始化相应的寄存器，将A/B Buffer的子地址指向 1023， 跳转到状态1。注意这里udp_checksum被初始化成-20，因为在代码中计算了一次UDP包头长度，一次IP包头长度，实际上需要的是两次UDP包头长度，所以将差值（-20）先设置好。
状态1：等待1个时钟周期， 跳转到状态2。
状态2：两个时钟周期后，从子地址1023处读出标志，用来查看UDP_RX_DRAM中是否有数据包需要解析（A/B Buffer是否可以读数据），如果有， 跳转到状态3。设置A/B Buffer地址到IP长度处。
状态3：读取UDP_RX_DRAM中数据包的长度， 跳转到状态4。设置A/B Buffer地址到IP协议处。
状态4：计算IP长度的checksum， 跳转到状态5。设置A/B Buffer地址到源IP地址处。
状态5：计算IP协议 的checksum， 跳转到状态6。设置A/B Buffer地址到源IP地址处。
状态6：计算源IP地址， 目的IP地址， UDP源port， 目的port的checksum， 跳转到状态7。
状态7：计算UDP数据长度， 计算UDP长度的checksum， 跳转到状态8。验证UDP源port， 目的port是否正确，如果不正确，立起udp_rx_error。
状态8：计算UDP checksum （16-bit）的checksum， 跳转到状态9。注意这里判断了udp_rx_len[15]是否为1，如果为1，则表示在状态7中 udp_rx_len <= udp_rx_data[11:0] – 8; 的结果是负数，因此说明UDP的长度小于8（包头不完整），转到状态13，并立起udp_rx_error。这里也收集前面状态7的UDP源port或 目的port错误，转到状态13。如果没有错误，转到状态9。
状态9：根据UDP数据计算checksum，读出数据，如果剩余数据大于两个byte，转到状态10；如果剩余数据少于两个byte，转到状态12，注意要区分剩余1个byte数据，和数据偶数个被读完的情况（剩余0个byte数据）。
状态10：根据UDP数据计算checksum，读出数据，如果剩余数据大于两个byte，转到状态9；如果剩余数据少于两个byte，继续判断：如果剩余1个byte数据，转到状态11；如果是数据偶数个被读完的情况（剩余0个byte数据），转到状态12。
状态11：处理奇数长度的最后一个数据，同时计算checksum，跳转到状态12；
状态12：计算checksum的结果，如果计算的结果正确或者UDP包中checksum位置填写的是0，跳转到状态13； 如果checksum计算的结果不对，表示checksum 错误信息，跳转到状态13
状态13：清除UDP_RX_DRAM的封包字节， 跳转到状态14。
状态14：跳转到状态15。
状态15：UDP_RX_DRAM的A/B Buffer 位置加一， 跳转到状态0。
图3 udp_rx_st流程图
eth_udp_rx.v 代码：
`timescale 1ns / 1ps
module eth_udp_rx #
(
parameter [15:0] UDP_RX_SRC_PORT = 16'hffff,
parameter UDP_RX_SRC_PORT_EN = 0,
parameter [15:0] UDP_RX_DES_PORT = 16'hffff,
parameter UDP_RX_DES_PORT_EN = 0,
parameter IP_BUF_SIZE = 10,
parameter IP_IDX_BIT = 1
)
(
input sys_clk,
output reg udp_rx_web = 0,
output [IP_BUF_SIZE + IP_IDX_BIT - 1:0] udp_rx_addrb,
input [15:0] udp_rx_doutb,
output reg [7:0] udp_dout = 0,
output reg udp_dout_en = 0,
output reg [3:0] udp_rx_error = 0, // 0: checksum err; 1: src_port err; 2: des_port err; 3: udp len err
input reset
);
//=========================================================================
//=========================================================================
reg [IP_BUF_SIZE - 1:0] udp_rx_addrb_sub = 0;
reg [IP_IDX_BIT - 1:0] udp_rx_idb = 0;
assign udp_rx_addrb = {udp_rx_idb, udp_rx_addrb_sub};
//=======================================================================
reg udp_chksum_flag = 0;
reg [31:0] udp_port = 0; // {src port, des port}
wire [15:0] udp_rx_data = {udp_rx_doutb[7:0], udp_rx_doutb[15:8]};
reg [31:0] udp_checksum = 0;
reg [15:0] udp_rx_cnt = 0;
reg [15:0] udp_rx_len = 0;
reg [3:0] udp_rx_st = 0;
always @ (posedge sys_clk)
if(reset)
begin
udp_rx_idb <= 0;
udp_rx_web <= 0;
udp_rx_st <= 0;
end
else case (udp_rx_st)
0:
begin
udp_chksum_flag <= 0;
udp_rx_error <= 0;
udp_dout_en <= 0;
udp_checksum <= -20; //len in IP header = len in UDP header + 20
udp_rx_cnt <= 0;
udp_rx_web <= 0;
udp_rx_addrb_sub <= {IP_BUF_SIZE{1'b1}};
udp_rx_st <= 1;
end
1:
begin
udp_rx_web <= 0;
udp_rx_addrb_sub <= {IP_BUF_SIZE{1'b1}};
udp_rx_st <= 2;
end
2:
begin
if(udp_rx_doutb[15] == 1)
begin
udp_rx_addrb_sub <= 8; // jump to IP header length position
udp_rx_st <= 3;
end
end
3:
begin
udp_rx_len <= udp_rx_doutb[11:0];
udp_rx_addrb_sub <= 11; // ip protocol
udp_rx_st <= 4;
end
4:
begin
udp_checksum <= udp_checksum + udp_rx_data;
udp_rx_addrb_sub <= 13; // src ip
udp_rx_st <= 5;
end
5:
begin
udp_checksum <= udp_checksum + {8'h00,udp_rx_data[7:0]};
udp_rx_addrb_sub <= 14; // src ip
udp_rx_st <= 6;
end
6:
begin
udp_checksum <= udp_checksum + udp_rx_data;
udp_rx_addrb_sub <= udp_rx_addrb_sub + 1;
udp_port <= {udp_port[15:0], udp_rx_data}; // get udp src port and des port
if(udp_rx_addrb_sub == 19)
begin
udp_rx_st <= 7;
end
end
7:
begin
udp_rx_len <= udp_rx_data[11:0] - 8;
udp_checksum <= udp_checksum + udp_rx_data;
udp_rx_addrb_sub <= udp_rx_addrb_sub + 1;
if( UDP_RX_SRC_PORT_EN && (udp_port[31:16] != UDP_RX_SRC_PORT) )
begin
udp_rx_error[1] <= 1;
end
if( UDP_RX_DES_PORT_EN && (udp_port[15:00] != UDP_RX_DES_PORT) )
begin
udp_rx_error[2] <= 1;
end
udp_rx_st <= 8;
end
8:
begin
udp_checksum <= udp_checksum + udp_rx_data;
if(udp_rx_data == 0) // udp do not calculate checksum
udp_chksum_flag <= 1;
if(udp_rx_len[15]) // udp_rx_len < 8 bytes no payload error
begin
udp_rx_error[3] <= 1;
udp_rx_st <= 13;
end
else if(|udp_rx_error)
udp_rx_st <= 13;
else // calculate checksum
udp_rx_st <= 9;
end
9:
begin
udp_dout <= udp_rx_doutb[7:0];
udp_dout_en <= 1;
udp_rx_cnt <= udp_rx_cnt + 2;
udp_rx_addrb_sub <= udp_rx_addrb_sub + 1;
if(udp_rx_len == 0)
begin
udp_dout_en <= 0;
udp_rx_st <= 12;
end
else if(udp_rx_len == 1)
begin
udp_checksum <= udp_checksum + {udp_rx_data[15:8], 8'h00};
udp_rx_st <= 12;
end
else
begin
udp_checksum <= udp_checksum + udp_rx_data;
udp_rx_st <= 10;
end
end
10:
begin
udp_dout <= udp_rx_doutb[15:8];
udp_dout_en <= 1;
if(udp_rx_cnt == {udp_rx_len[15:1], 1'b0})
begin
if(udp_rx_len[0]) udp_rx_st <= 11;
else udp_rx_st <= 12;
end
else
udp_rx_st <= 9;
end
11:
begin
udp_checksum <= udp_checksum + {udp_rx_data[15:8], 8'h00};
udp_dout <= udp_rx_doutb[7:0];
udp_dout_en <= 1;
udp_rx_st <= 12;
end
12:
begin
udp_dout_en <= 0;
if(|udp_checksum[31:16])
udp_checksum <= udp_checksum[15:0] + udp_checksum[31:16];
else
begin
udp_checksum <= ~udp_checksum;
if(udp_checksum[15:0] == 16'hffff || udp_chksum_flag == 1)
udp_rx_st <= 13; // checksum ok
else
begin
udp_rx_error[0] <= 1;
udp_rx_st <= 13; // checksum error
end
end
end
13:
begin
udp_dout_en <= 0;
udp_rx_addrb_sub <= {IP_BUF_SIZE{1'b1}};
udp_rx_web <= 1;
udp_rx_st <= 14;
end
14:
begin
udp_rx_web <= 0;
udp_rx_st <= 15;
end
15: // normal finished
begin
udp_rx_idb <= udp_rx_idb + 1;
udp_rx_web <= 0;
udp_rx_st <= 0;
end
default: udp_rx_st <= 0;
endcase
//=========================================================================
endmodule
