当从应用层得到数据时， eth_udp_tx.v 模块将在应用层发送过来数据的基础上，附加上udp 源port， udp 目的port ， udp 长度， udp 的checksum 信息。 打成一个完整的udp包，送给ip层。在这个模块中，UDP_TX_CHECKSUM_EN 参数用来控制是否在udp 数据上加载checksum信息，如果不加载checksum 信息， 在checksum 的位置上填写0； 如果加载checksum，就需要计算 udp 头和整体的udp 数据，生成真实的checksum。

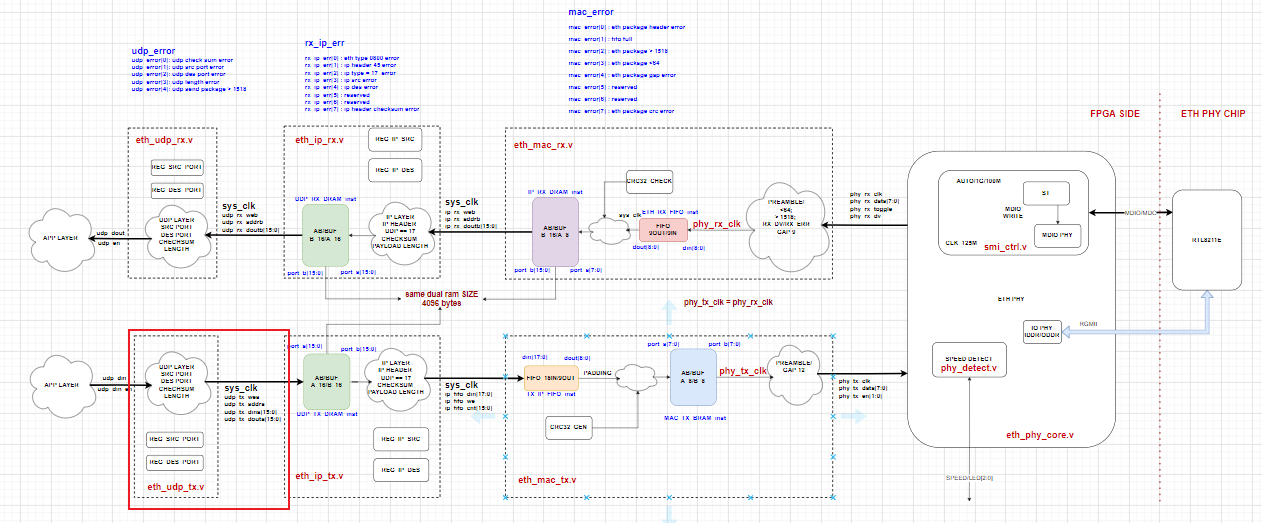

图1

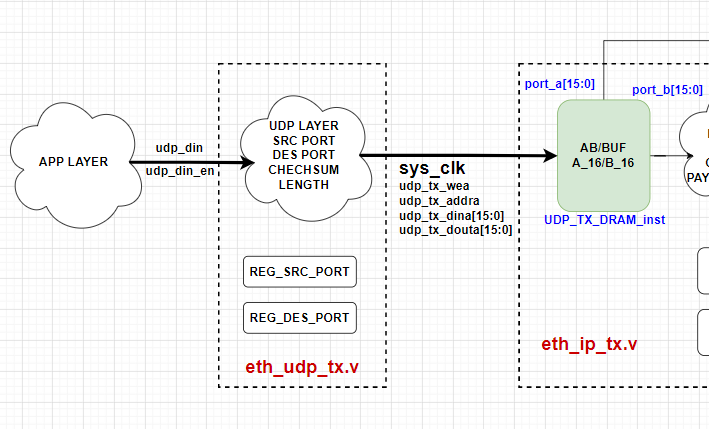

图2

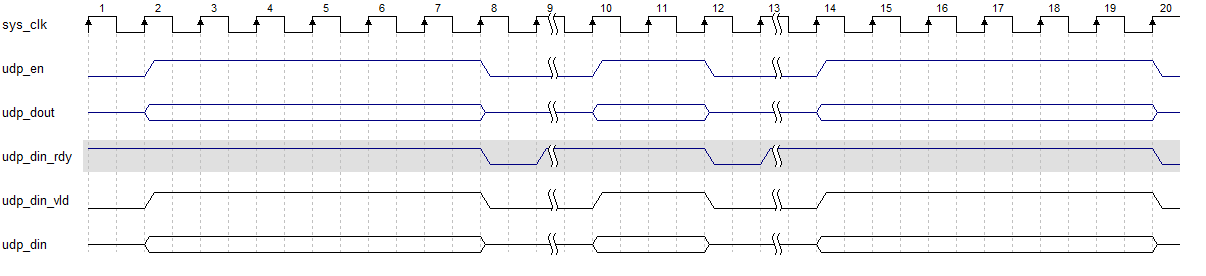

本节内容关心的一些关键信号，以时序图的方式呈现，如图3所示：
图3

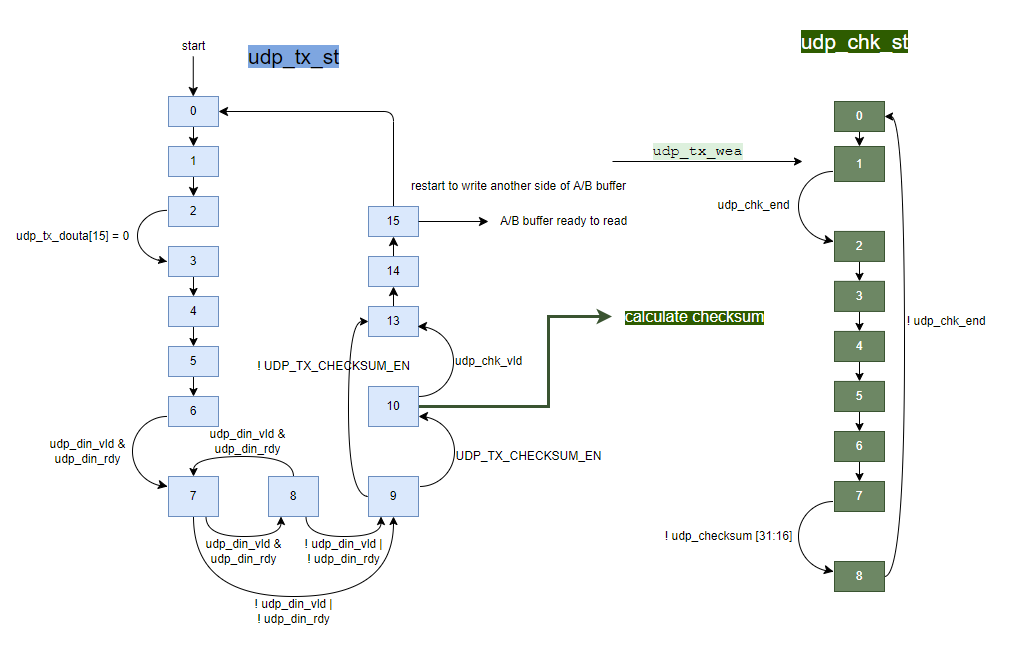

udp_tx_st和udp_chk_st两个状态机的示意如图4（注意省略了状态转移条件不满足时，停留在当前状态的箭头）所示。
图4 udp_tx_st和udp_chk_st状态机示意图
udp_tx_st 状态机逻辑：
状态机0：初始化相关的数据，UDP_TX_DRAM的子地址指向 1023，跳转到状态机1。
状态机1：等待1个时钟周期，跳转到状态机2。
状态机2：当buffer 目前为空，跳转到状态机3。
状态机3：在地址0 的位置上填写udp 源port，跳转到状态机4。
状态机4：在地址1 的位置上填写udp 目的port，跳转到状态机5。
状态机5：先是在地址3 的位置上填写udp checksum 为 0，跳转到状态机6。
状态机6：将应用层的数据（byte）写入到buffer中去，跳转到状态机7。
状态机7：将应用层的数据（byte）写入到buffer中去，跳转到状态机8，如果没有数据，跳转到状态9。
状态机8：将应用层的数据（byte）写入到buffer中去，跳转到状态机7，如果没有数据，跳转到状态9。
状态机9：正常的数据包结束，在地址2 的位置上填写udp 的长度，如果需要计算checksum，跳转到状态10； 如果不需要checksum， 跳转到状态13。
状态机10：在udp头上填写udp 的checksum，跳转到状态13。
状态机13：对UDP_TX_DRAM的buffer进行封包，跳转到状态14。
状态机14：跳转到状态15。
状态机15：UDP_TX_DRAM的buffer 加一，跳转到状态0。
udp_chk_st 伴随状态机：
状态0： 初始化 udp_chk_sum = 16’h0011， 跳转状态 1。
状态1： 计算udp 数据的checksum， 当udp数据写入结束后，跳转状态 2。
状态2： 再计算一次udp length的checksum，跳转状态 3。
状态3： 计算源ip 地址checksum，跳转状态 4。
状态4： 计算源ip 地址checksum，跳转状态 5。
状态5： 计算目的ip 地址checksum，跳转状态 6。
状态6： 计算目的ip 地址checksum，跳转状态 7。
状态7： 计算完整的udp的checksum，标识udp checksum 计算结束，跳转状态 8。
状态8： 等待当前包封包结束，跳转状态 0。
eth_udp_tx.v 代码：
`timescale 1ns / 1ps
module eth_udp_tx #
(
parameter [31:0] TX_IP_SRC = 32'hc0a8003d,
parameter [31:0] TX_IP_DES = 32'hc0a800ff,
parameter [15:0] UDP_TX_SRC_PORT = 16'hffff,
parameter [15:0] UDP_TX_DES_PORT = 16'hffff,
parameter UDP_TX_CHECKSUM_EN = 0,
parameter IP_BUF_SIZE = 10,
parameter IP_IDX_BIT = 1
)
(
input sys_clk,
input [7:0] udp_din,
input udp_din_vld,
output reg udp_din_rdy = 0,
output reg udp_tx_wea = 0,
output [IP_BUF_SIZE + IP_IDX_BIT - 1:0] udp_tx_addra,
output reg [15:0] udp_tx_dina = 0,
input [15:0] udp_tx_douta,
input reset
);
//=========================================================================
reg [IP_BUF_SIZE - 1:0] udp_tx_addra_sub = 0;
reg [IP_IDX_BIT - 1:0] udp_tx_ida = 0;
assign udp_tx_addra = {udp_tx_ida, udp_tx_addra_sub};
//=======================================================================
reg [31:0] udp_chk_sum = 16'h0011; //UDP protocol
reg udp_chk_end = 0;
reg udp_chk_vld = 0;
reg [15:0] udp_tx_cnt = 0;
reg [3:0] udp_tx_st = 0;
always @ (posedge sys_clk)
if(reset)
begin
udp_din_rdy <= 0;
udp_tx_ida <= 0;
udp_tx_wea <= 0;
udp_tx_st <= 0;
end
else case (udp_tx_st)
0:
begin
udp_chk_end <= 0;
udp_tx_cnt <= 8; //count the UDP header
udp_tx_wea <= 0;
udp_tx_addra_sub <= {IP_BUF_SIZE{1'b1}};
udp_tx_st <= 1;
end
1:
begin
udp_tx_wea <= 0;
udp_tx_addra_sub <= {IP_BUF_SIZE{1'b1}};
udp_tx_st <= 2;
end
2:
begin
if(udp_tx_douta[15] == 0)
begin
udp_tx_st <= 3;
end
end
3:
begin
udp_tx_addra_sub <= udp_tx_addra_sub + 1; //addr 0
udp_tx_dina <= UDP_TX_SRC_PORT[15:0];
udp_tx_wea <= 1;
udp_tx_st <= 4;
end
4:
begin
udp_tx_addra_sub <= udp_tx_addra_sub + 1; //addr 1
udp_tx_dina <= UDP_TX_DES_PORT[15:0];
udp_tx_wea <= 1;
udp_tx_st <= 5;
end
5:
begin
udp_tx_addra_sub <= 3; // checksum
udp_tx_dina <= 16'h0000;
udp_tx_wea <= 1;
udp_din_rdy <= 1;
udp_tx_st <= 6;
end
6: //state 6-7 together write 2 bytes, using 2 clocks to fill 16 bits data into A/B Buffer
begin
udp_tx_wea <= 0;
if(udp_din_vld & udp_din_rdy)
begin
udp_tx_addra_sub <= udp_tx_addra_sub + 1;
udp_tx_dina <= {udp_din, 8'h00}; //odd
udp_tx_cnt <= udp_tx_cnt + 1;
udp_tx_st <= 7;
end
end
7: //state 7-8 together write 2 bytes, using 2 clocks to fill 16 bits data into A/B Buffer
begin
udp_tx_wea <= 1;
if(udp_din_vld & udp_din_rdy)
begin
udp_tx_dina[7:0] <= udp_din; // even
udp_tx_cnt <= udp_tx_cnt + 1;
if(udp_tx_cnt == 1471) // 1518 - 4 (crc) - 20 - 14 - 8
udp_din_rdy <= 0;
udp_tx_st <= 8;
end
else
begin
udp_din_rdy <= 0;
udp_tx_st <= 9;
end
end
8:
begin
udp_tx_wea <= 0;
if(udp_din_vld & udp_din_rdy)
begin
udp_tx_addra_sub <= udp_tx_addra_sub + 1;
udp_tx_dina <= {udp_din, 8'h00};
udp_tx_cnt <= udp_tx_cnt + 1;
if(udp_tx_cnt == 1471) // 1518 -4 (crc) - 20 - 14 - 8
udp_din_rdy <= 0;
udp_tx_st <= 7;
end
else
begin
udp_din_rdy <= 0;
udp_tx_st <= 9;
end
end
9:
begin
udp_tx_addra_sub <= 2;
udp_tx_dina <= udp_tx_cnt[15:0];
udp_tx_wea <= 1;
udp_chk_end <= 1;
if(UDP_TX_CHECKSUM_EN)
udp_tx_st <= 10;
else
udp_tx_st <= 13;
end
10:
begin
udp_tx_wea <= 0;
if(udp_chk_vld)
begin
udp_tx_addra_sub <= 3; // checksum
udp_tx_dina <= udp_chk_sum[15:0];
udp_tx_wea <= 1;
udp_tx_st <= 13;
end
end
13:
begin
udp_tx_addra_sub <= {IP_BUF_SIZE{1'b1}};
udp_tx_dina <= {4'b1000, udp_tx_cnt[11:0]};
udp_tx_wea <= 1;
udp_tx_st <= 14;
end
14:
begin
udp_chk_end <= 0;
udp_tx_wea <= 0;
udp_tx_st <= 15;
end
15: // normal finished
begin
udp_tx_ida <= udp_tx_ida + 1;
udp_tx_wea <= 0;
udp_tx_st <= 0;
end
default: udp_tx_st <= 0;
endcase
reg [3:0] udp_chk_st = 0;
always @ (posedge sys_clk)
if(reset)
begin
udp_chk_vld <= 0;
udp_chk_st <= 0;
udp_chk_sum <= 16'h0011;
end
else case (udp_chk_st)
0:
begin
udp_chk_vld <= 0;
udp_chk_sum <= 16'h0011;
udp_chk_st <= 1;
end
1:
begin
if(udp_tx_wea) udp_chk_sum <= udp_chk_sum + udp_tx_dina;
if(udp_chk_end) udp_chk_st <= 2;
end
2: //add UDP length again
begin
udp_chk_sum <= udp_chk_sum + udp_tx_dina;
udp_chk_st <= 3;
end
3:
begin
udp_chk_sum <= udp_chk_sum + TX_IP_SRC[31:16];
udp_chk_st <= 4;
end
4:
begin
udp_chk_sum <= udp_chk_sum + TX_IP_SRC[15:00];
udp_chk_st <= 5;
end
5:
begin
udp_chk_sum <= udp_chk_sum + TX_IP_DES[31:16];
udp_chk_st <= 6;
end
6:
begin
udp_chk_sum <= udp_chk_sum + TX_IP_DES[15:00];
udp_chk_st <= 7;
end
7:
begin
if(|udp_chk_sum[31:16])
udp_chk_sum <= udp_chk_sum[15:0] + udp_chk_sum[31:16];
else
begin
udp_chk_sum[15:0] <= ~udp_chk_sum[15:0];
udp_chk_vld <= 1;
udp_chk_st <= 8;
end
end
8:
begin
udp_chk_vld <= 0;
if(udp_chk_end == 0)
udp_chk_st <= 0;
end
default: udp_chk_st <= 0;
endcase
//=========================================================================
endmodule
