高速通信乒乓Buffer数据缓冲Verilog实现–发送端

上节内容内容讲解了利用乒乓Buffer实现异步过程数据缓冲的原理，本节内容利用Intel-Altera 的FPGA为例介绍如何使用BRAM实现异步过程的的数据缓冲。异步过程可能发生在应用层或数据链路层，首先研究如何在数据链路层插入乒乓Buffer实现异步过程的隔离，打破上层（应用层）和下层数据的胶合逻辑（glue logic），将应用层和数据链路层解放出来可以完成更多的任务。

1.乒乓Buffer的例化

在Quartus下生成双口RAM（TDPRAM）

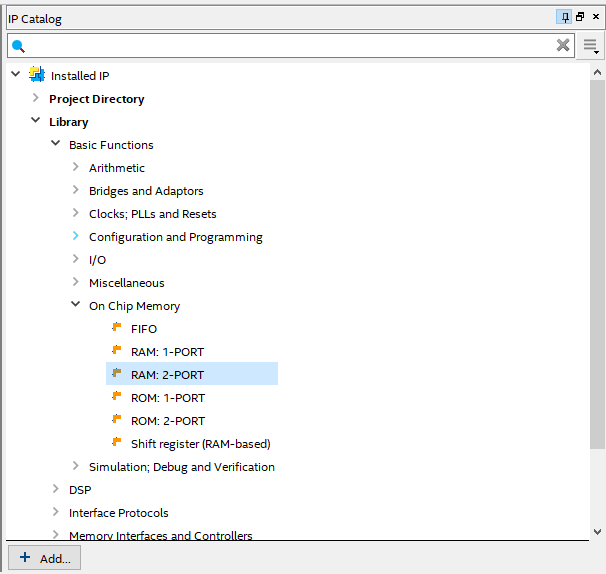

利用向导生成双口RAM Quartus右面IP Catalog窗口： Installed IP –>Library–>Basic Function–>On Chip Memory–>RAM:2-PORT,双击打开如图1所示界面，命名为tx_pingpong_buffer。

图1

（1）选择“with two read/write ports”,使读、写端口分开控制；

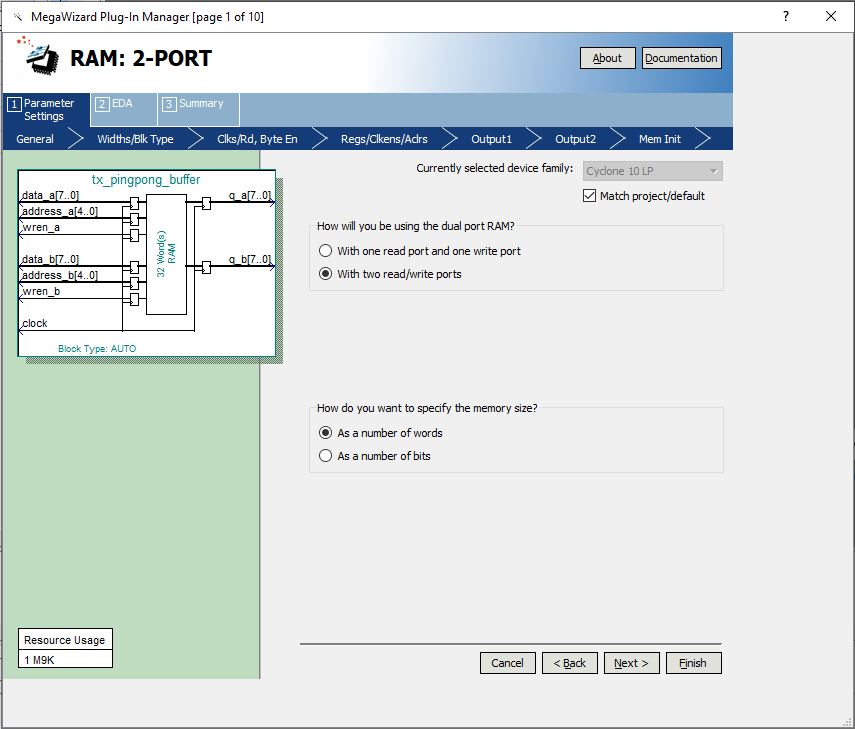

（2）选择：“As a number of words”,存储器尺寸按words标定。如图2所示，点击Next.

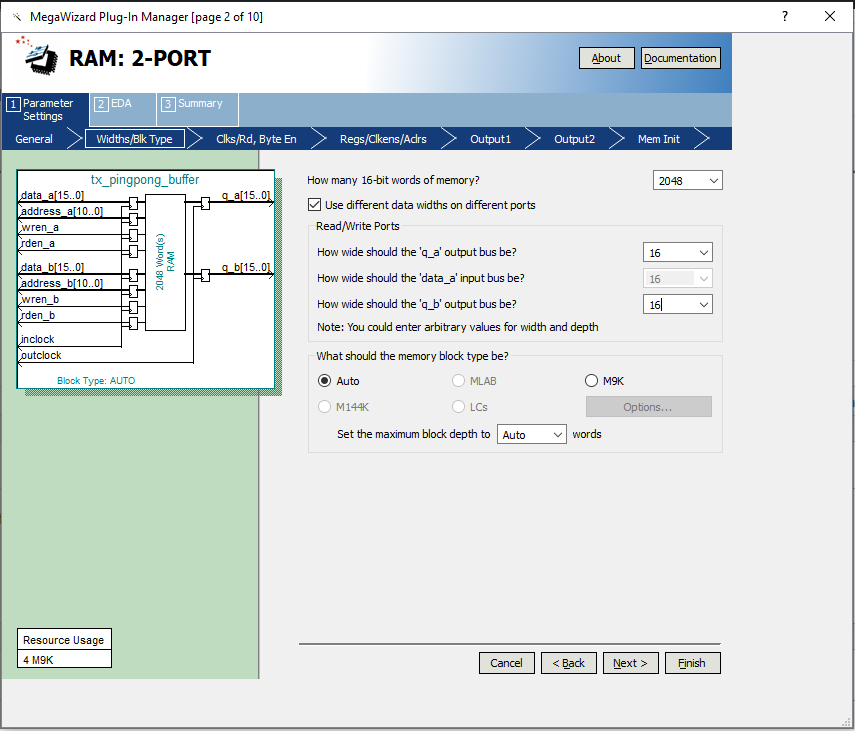

图2

（3）将口线宽度为16，深度为2048,主要考虑将来与CPU的传统总线做接口（异步总线接口）,所以这里没有采用18位接口。添加rden_a，rden_b。

至于rden_a，rden_b在例化后，如果不使这两个信号用也可以直接输入高电平。如图3，

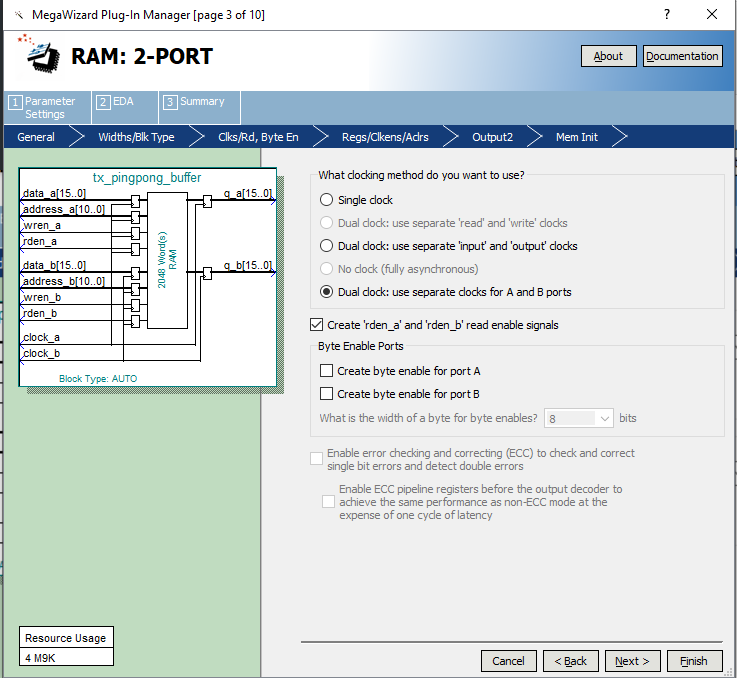

图3

（4）BRAM采用不同的时钟，这样两边将来在发布IP核的时候适应性更强。便于操作，将clock分别设定A端口和B端口，而不是与将clock与输入输出对应。这样对于同一个端口的读/写都是同步的。当然不同的应用可能配置不同，当在DSP或图像算法处理（如深度学习等）时，需要同时利用双端口更新数据，又需要同时在双端口上使用数据时，可以配置成两个时钟分别与读/写端口相关联。

图4

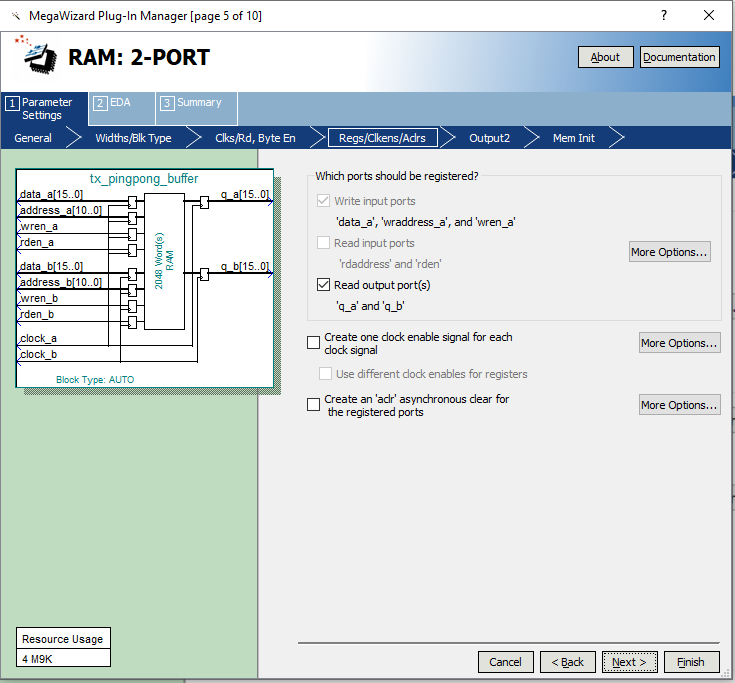

(5)选择数据,地址的锁存方式,图5显示在BRAM的端口有一级锁存，可以提高时序，但从给定读地址到真正数据输出会增加以及延迟。因此在使用数据时一定要注意。

图5

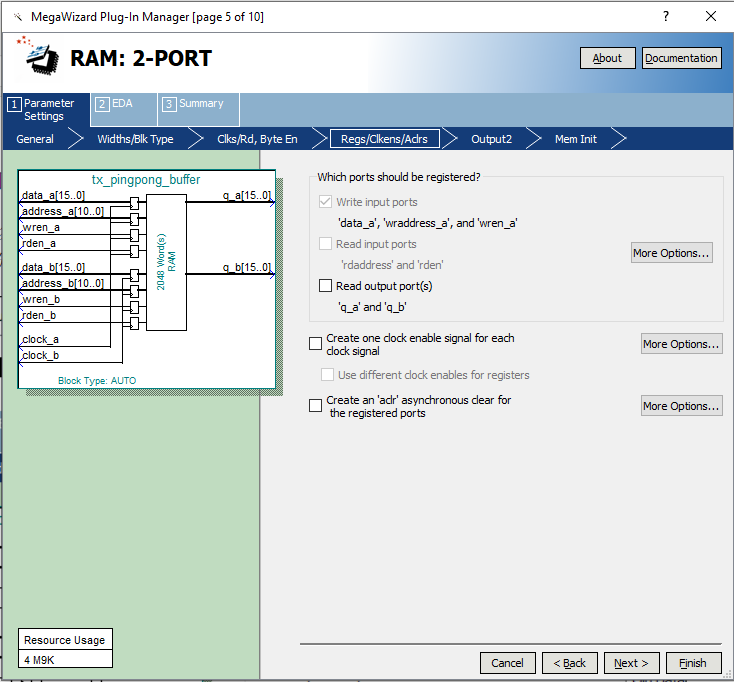

图6数据输出没有增加时钟锁存，数据输出端口与存储单元直接相连，少一级延迟，但时序收敛的结果会变差，本程序中由于时钟为100M，对于时序的要求不高，因此选择图6的配置方式。

图6

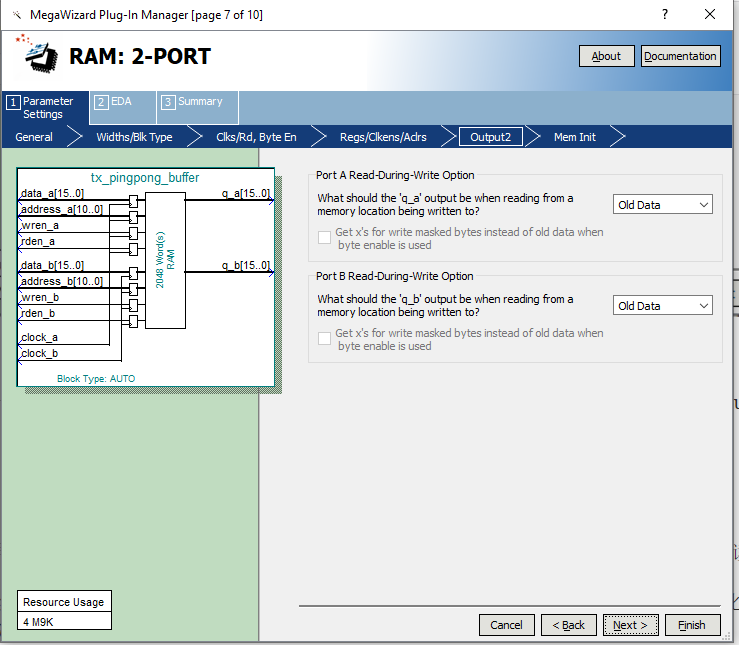

（6）当同一个端口读写同一个单元时（主要在控制字读写时发生），选择读取旧数据，确保读取的安全性。当在同步时钟下，也可以设成读新数据，可以提前读出新数据，在多个流水线写/读数据交换的情况下，可以简化流水线的匹配，但一定要保证同时读写的安全性，这部分的话题将来在RISC-V CPU设计部分进行探讨。

图7

（8）生成DPRAM IP核并例化。（在视频中解释一下，在Quartus,Vivado 系统中模板（templet, Vizard，IP 核，例化的概念）。由于在本设计中是用于数据链路层与应用层的数据缓冲，因此将例化放在数据链路层。例化接口如下：

tx_pingpong_buffer	tx_pingpong_buffer_inst
(
.clock_a     ( clk_100M ),
.address_a   ( tx_addr_a ),
.rden_a      ( 1'b1),
.wren_a      ( tx_wren_a ),
.data_a      ( tx_data_a ),
.q_a         ( tx_q_a ),


.clock_b     ( clk_100M ),
.address_b   ( tx_addr_b ),
.rden_b      ( 1'b1),
.wren_b      ( tx_wren_b ),
.data_b      ( tx_data_b),
.q_b         ( tx_q_b)
);

上面例化接口将BRAM将a，b端口清晰的分成两个部分。虽然例化时采用了a，b端口异步时钟的方式，但本程序中为了简化设计将clock_a与clock_b都连接到clk_100M上，实际效果是同步时钟的行为（如果能确定a,b端口是同步时钟，也可以修改IP，采用单时钟生成IP）。rden_a, rden_b由于与读地址同步，由地址即可确定读出单元，因此这里都直接给高电平（1’b1）。按照图8的方式，将a端口与应用层相连，将b端口与本层（数据链路层）的程序关联。

图8

修改数据链路层的程序与接口，分别与应用层和物理层连接。保持与物理层的接口协议不变，修改与应用层的接口。维持接收端的所有接口与协议不变，便于验证发送端的接口和代码修改。

2.工程代码修改

（1）发送端数据链路层修改后的代码如下：

module trans_data_link
#(
    parameter IDLE = 10'b1010_1010_10
)
(
    input rst,
    input clk_100M,
    input [ 10: 0 ] tx_addr_a,
    input [ 15: 0 ] tx_data_a,
    input tx_en_a,

    output[ 15: 0 ] tx_q_a,

    output tx_out
);


localparam PAC_INTERVAL = 93;  //packect interval,modify Pac_Interval value from 96 to 93.

wire tx_phy_rdy;
reg tx_phy_rdy_r;
reg tx_phy_rdy_ack;

always@( posedge clk_100M or posedge rst )
    if ( rst )
    begin
        tx_phy_rdy_r <= 0;
    end
    else
    begin
        if ( tx_phy_rdy )
            tx_phy_rdy_r <= 1'b1;
        else if ( tx_phy_rdy_ack )
            tx_phy_rdy_r <= 1'b0;

    end




reg [ 7: 0 ] tx_phy_data;
reg tx_phy_en;
reg tx_phy_vld;

reg [ 9: 0 ] tx_addr_b_r;
reg tx_pinpong;

wire [ 10: 0 ] tx_addr_b = { tx_pinpong, tx_addr_b_r };
wire [ 15: 0 ] tx_q_b;
reg [ 10: 0 ] tx_num_b;
reg tx_wren_b;


reg [ 7: 0 ] pac_interval;

reg [ 2: 0 ] link_st;

always@( posedge clk_100M or posedge rst )
    if ( rst )
    begin

        pac_interval <= 0;

        tx_phy_data <= 0;
        tx_phy_vld <= 0;
        tx_phy_en <= 0;
        tx_phy_rdy_ack <= 0;

        tx_addr_b_r <= 1023;
        tx_pinpong <= 0;
        tx_num_b <= 0;
        tx_wren_b <= 0;

        link_st <= 0;
    end
    else
    case ( link_st )
        0:
        begin
            tx_phy_data <= 0;
            tx_phy_vld <= 0;
            tx_phy_en <= 0;

            tx_addr_b_r <= 1023;
            tx_num_b <= 0;
            tx_wren_b <= 0;

            if ( pac_interval == PAC_INTERVAL )
                link_st <= 1;
            else
                pac_interval <= pac_interval + 1'b1;
        end
        1:
        begin
            pac_interval <= 0;

            if ( tx_q_b[ 15 ] )
            begin
                tx_addr_b_r <= 0;
                tx_phy_vld <= 1'b1;
                link_st <= 2;
            end
        end
        2:
        begin
            tx_num_b <= tx_q_b[ 10: 0 ];  //valid bytes number
            link_st <= 3;
        end
        3:
        begin
            if ( tx_phy_rdy_r )
            begin
                tx_phy_en <= 1'b1;
                tx_phy_data <= tx_q_b[ 7: 0 ];
                tx_num_b <= tx_num_b - 1'b1;
                tx_phy_rdy_ack <= 1'b1;
                link_st <= 4;
            end
        end
        4:
        begin
            tx_phy_en <= 1'b0;
            tx_phy_rdy_ack <= 1'b0;

            if ( tx_num_b == 0 )
            begin
                tx_wren_b <= 1;
                tx_addr_b_r <= 1023;
                link_st <= 7;
            end
            else
                link_st <= 5;
        end
        5:
        begin
            if ( tx_phy_rdy_r )
            begin
                tx_phy_en <= 1'b1;
                tx_phy_data <= tx_q_b[ 15: 8 ];
                tx_num_b <= tx_num_b - 1'b1;
                tx_phy_rdy_ack <= 1'b1;
                link_st <= 6;
            end
        end
        6:
        begin
            tx_phy_en <= 1'b0;
            tx_phy_rdy_ack <= 1'b0;

            if ( tx_num_b == 0 )
            begin
                tx_wren_b <= 1;
                tx_addr_b_r <= 1023;
                link_st <= 7;
            end
            else
            begin
                tx_addr_b_r <= tx_addr_b_r + 1'b1;
                link_st <= 3;
            end
        end
        7:
        begin
            tx_wren_b <= 0;
            tx_phy_vld <= 1'b0;
            tx_pinpong <= tx_pinpong + 1'b1;
            link_st <= 0;
        end
        default:
            link_st <= 0;

    endcase



tx_pingpong_buffer tx_pingpong_buffer_inst
(
    //====================================a port, being connected app layer
    .clock_a    ( clk_100M ),
    .address_a  ( tx_addr_a ),
    .rden_a     ( 1'b1 ),
    .wren_a     ( tx_en_a ),
    .data_a     ( tx_data_a ),
    .q_a        ( tx_q_a ),

    //====================================b port,
    .clock_b    ( clk_100M ),
    .address_b  ( tx_addr_b ),
    .rden_b     ( 1'b1 ),
    .wren_b     ( tx_wren_b ),
    .data_b     ( 16'b0 ),
    .q_b        ( tx_q_b )
);

tx_data_phy
#(
    .IDLE( IDLE )
)
tx_data_phy_inst
(
    .rst        ( rst ),
    .clk_100M   ( clk_100M ),
    .tx_phy_rdy ( tx_phy_rdy ),
    .tx_phy_vld ( tx_phy_vld ),
    .tx_phy_en  ( tx_phy_en ),
    .tx_phy_data( tx_phy_data ),
    .tx_out     ( tx_out )
);


endmodule

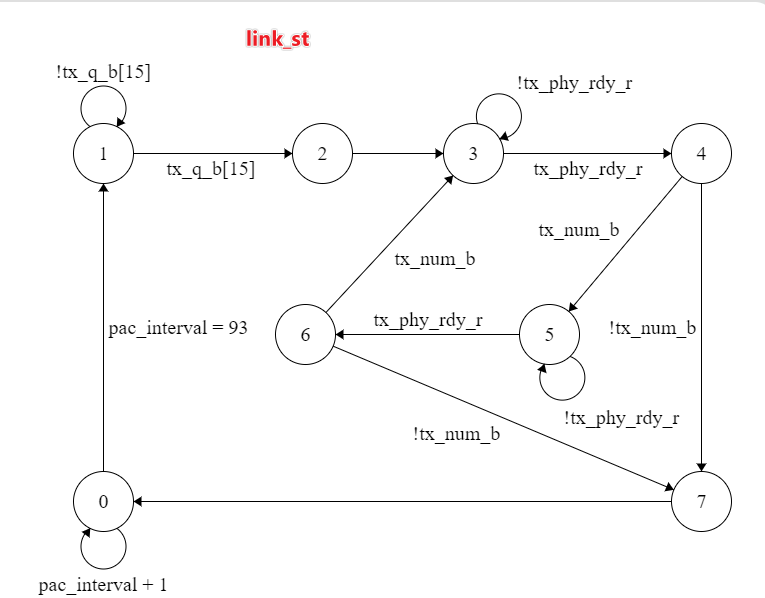

上述代码中link_st状态机转移图如下所示：

图9 link_st状态转移图

（2）顶层文件接口修改

module hs_txrx
#(
    parameter IDLE = 10'b1010_1010_10
)
(
    input inclk,
    input pll_rst,

    input [ 10: 0 ] tx_addr,
    input [ 15: 0 ] tx_data,
    input tx_en,
    output[ 15: 0 ] tx_q,

    output tx,

    input rx,
    output rx_data_vld,
    output rx_data_rdy,
    output [ 7: 0 ] rx_data,

    output clk_100M,
    output pll_locked
);


wire clk_400M;

wire rst = !pll_locked;


trans_data_link
#(
    .IDLE( IDLE )
)
trans_data_link_inst
(
    .rst        ( rst ),
    .clk_100M   ( clk_100M ),
    .tx_addr_a  ( tx_addr ),
    .tx_data_a  ( tx_data ),
    .tx_en_a    ( tx_en ),
    .tx_q_a     ( tx_q ),
    .tx_out     ( tx )
);

recv_data_link #
(
    .SYNC_START1( 10'b0011111010 ),       //K28.5 with dipin=0;
    .SYNC_START2( 10'b1100000101 ),       //K28.5 with dispin=1

    .SYNC_END1  ( 10'b0011111001 ),       //K28.1 with dipin=0;
    .SYNC_END2  ( 10'b1100000110 )        //K28.1 with dispin=1
)
recv_data_link_inst
(
    .rst                ( rst ),
    .clk_100M           ( clk_100M ),
    .clk_400M           ( clk_400M ),
    .rx                 ( rx ),
    .link_rx_data_rdy   ( rx_data_rdy ),
    .link_rx_data       ( rx_data ),
    .link_rx_data_vld   ( rx_data_vld )
);


pll1 pll1_inst
(
    .areset ( pll_rst ),    //1'b0;
    .inclk0 ( inclk ),
    .c0     ( clk_100M ),
    .c1     ( clk_400M ),
    .locked ( pll_locked )
);


endmodule

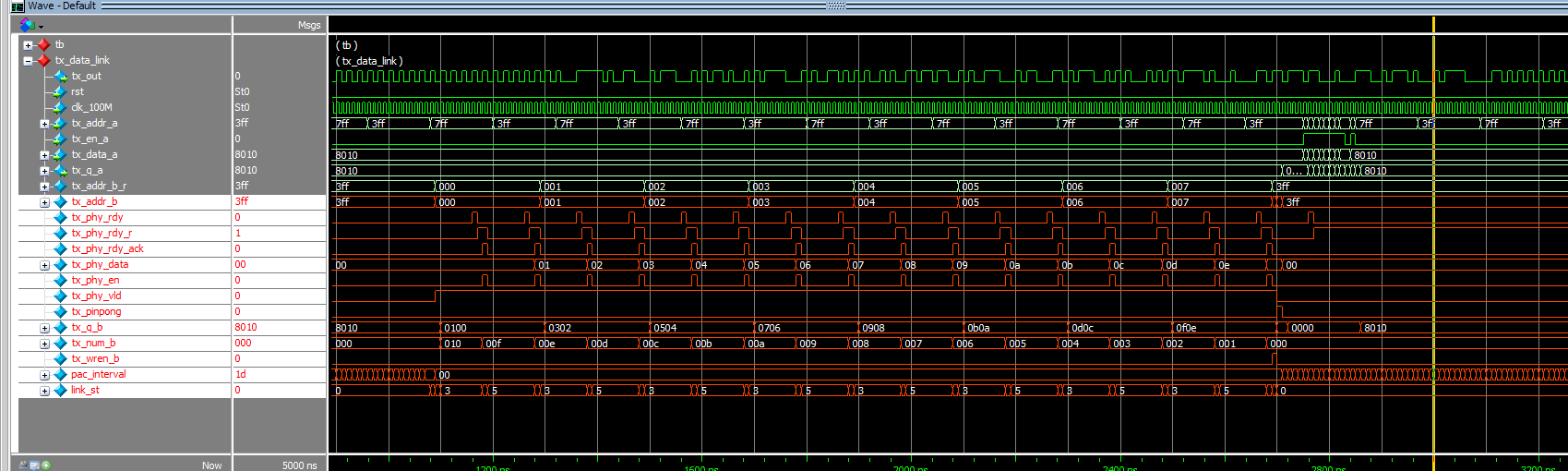

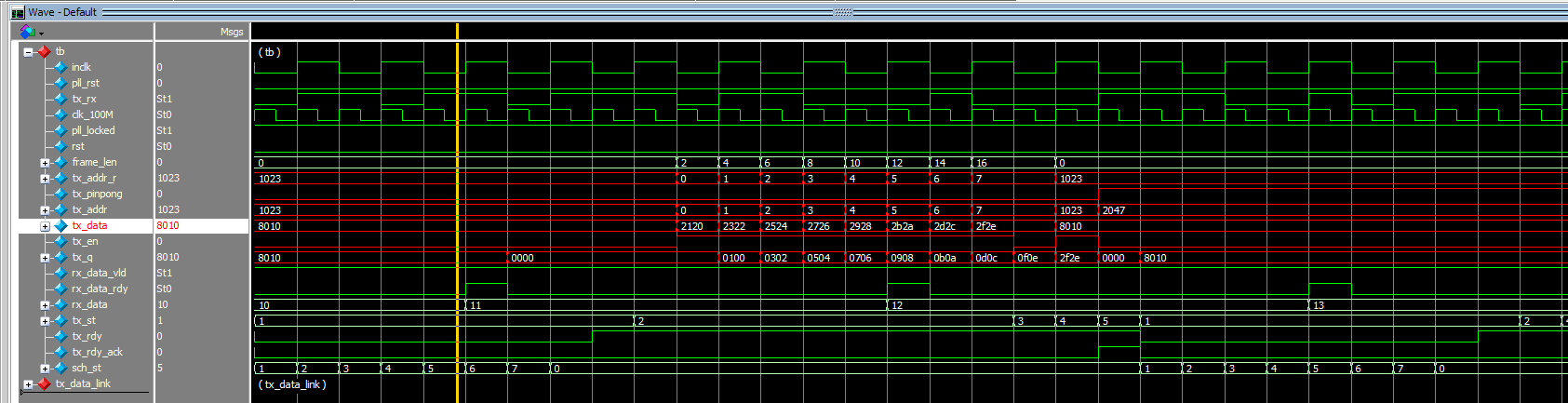

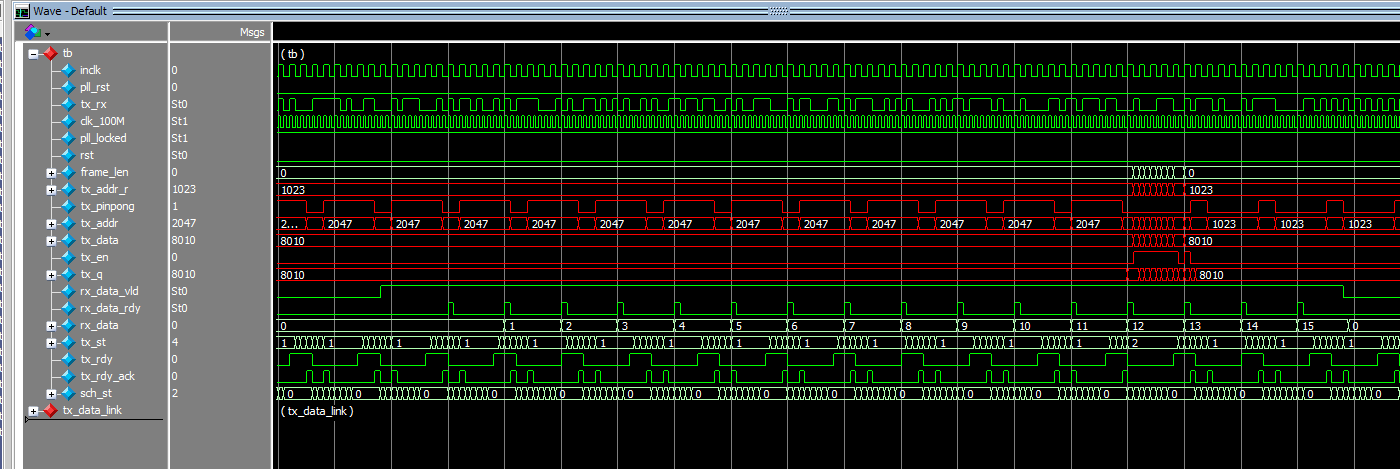

(3)仿真文件如下：

`timescale 1 ns / 1 ps
module tb_pinpong
( );

parameter [ 10: 0 ] LEN = 16;
parameter PERIOD = 20 ;    //周期20
parameter IDLE = 10'b1010_1010_10;

reg inclk ;       // 模拟板级提供的输入时钟

initial
begin
    inclk = 1'b0;
    #( PERIOD / 2 );

    forever
        #( PERIOD / 2 ) inclk = ~inclk;
end


reg pll_rst;     //实体模块PLL的rst信号
wire tx_rx;      // 收发在testbench的回环信号

wire clk_100M;
wire pll_locked;    //实体PLL锁定信号
wire rst = !pll_locked;     //Testbench内生成复位信号

reg [ 9: 0 ] tx_addr_r;
reg tx_pinpong;
wire [ 10: 0 ] tx_addr = { tx_pinpong, tx_addr_r };

reg [ 15: 0 ] tx_data;      //待发送数据
reg [ 7: 0 ] tx_data_r;
reg tx_en;
wire [ 15: 0 ] tx_q;




wire rx_data_vld;
wire rx_data_rdy;
wire [ 7: 0 ] rx_data;




reg [ 7: 0 ] frame_len;

reg [ 2: 0 ] tx_st;



initial
begin
    pll_rst = 1'b1;
    #50 pll_rst = 1'b0;
end

//=====================================schedule for multi_task or multi_procedure ;

reg tx_rdy;   //master schedule and authorise tx precudure become active stream.
reg tx_rdy_ack;
reg [ 2: 0 ] sch_st;  //mimic master schedule,

always@( posedge clk_100M or posedge rst )
    if ( rst )
    begin
        tx_rdy <= 0;
        sch_st <= 0;
    end
    else
    case ( sch_st )
        0:
        begin
            tx_rdy <= 1'b1;

            if ( tx_rdy_ack )
            begin
                tx_rdy <= 1'b0;
                sch_st <= 1;
            end
        end
        1:
        begin
            sch_st <= 2;
        end
        2:
        begin
            sch_st <= 3;
        end
        3:
        begin
            sch_st <= 4;
        end
        4:
        begin
            sch_st <= 5;
        end
        5:
        begin
            sch_st <= 6;
        end
        6:
        begin
            sch_st <= 7;
        end
        7:
        begin
            sch_st <= 0;
        end
        default:
            sch_st <= 0;

    endcase

wire [ 7: 0 ] tx_data_p = tx_data_r + 1;

always@( posedge clk_100M or posedge rst )
    if ( rst )
    begin
        frame_len <= 0;

        tx_addr_r <= 1023;
        tx_pinpong <= 0;

        tx_data <= 0;
        tx_data_r <= 0;
        tx_en <= 1'b0;
        tx_rdy_ack <= 0;

        tx_st <= 0;
    end
    else
    begin
        case ( tx_st )
            0:
            begin
                tx_addr_r <= 1023;
                tx_pinpong <= 0;
                tx_data <= 0;
                tx_rdy_ack <= 0;
                frame_len <= 0;
                tx_st <= 1;
            end
            1:
            begin
                tx_rdy_ack <= 0;

                if ( tx_rdy )
                    tx_st <= 2;
            end
            2:
            begin
                if ( tx_q[ 15 ] )
                    tx_st <= 6;
                else
                    tx_st <= 3;
            end
            3:
            begin
                if ( frame_len >= LEN )
                begin
                    tx_en <= 1'b0;
                    tx_st <= 4;
                end
                else
                begin
                    tx_data <= { tx_data_p, tx_data_r };
                    frame_len <= frame_len + 2;
                    tx_addr_r <= tx_addr_r + 1;
                    tx_data_r <= tx_data_r + 2;
                    tx_en <= 1'b1;
                end
            end
            4:
            begin
                tx_data <= { 1'b1, 4'b0, LEN };
                frame_len <= 0;
                tx_addr_r <= 1023;
                tx_en <= 1'b1;
                tx_st <= 5;
            end
            5:
            begin
                tx_en <= 1'b0;
                tx_pinpong <= tx_pinpong + 1'b1;

                tx_st <= 6;
            end
            6:
            begin
                tx_rdy_ack <= 1'b1;
                tx_st <= 7;
            end
            7:
            begin
                tx_rdy_ack <= 1'b0;
                tx_st <= 1;
            end
            default:
                tx_st <= 0;

        endcase
    end



hs_txrx
#( .IDLE( IDLE ) )

hs_txrx_inst
(
    .inclk      ( inclk ),
    .pll_rst    ( pll_rst ),
    .tx_addr    ( tx_addr ),
    .tx_data    ( tx_data ),
    .tx_en      ( tx_en ),
    .tx_q       ( tx_q ),
    .tx         ( tx_rx ),


    .rx         ( tx_rx ),
    .rx_data_vld( rx_data_vld ),
    .rx_data_rdy( rx_data_rdy ),
    .rx_data    ( rx_data ),
    .clk_100M   ( clk_100M ),
    .pll_locked ( pll_locked )
);
endmodule

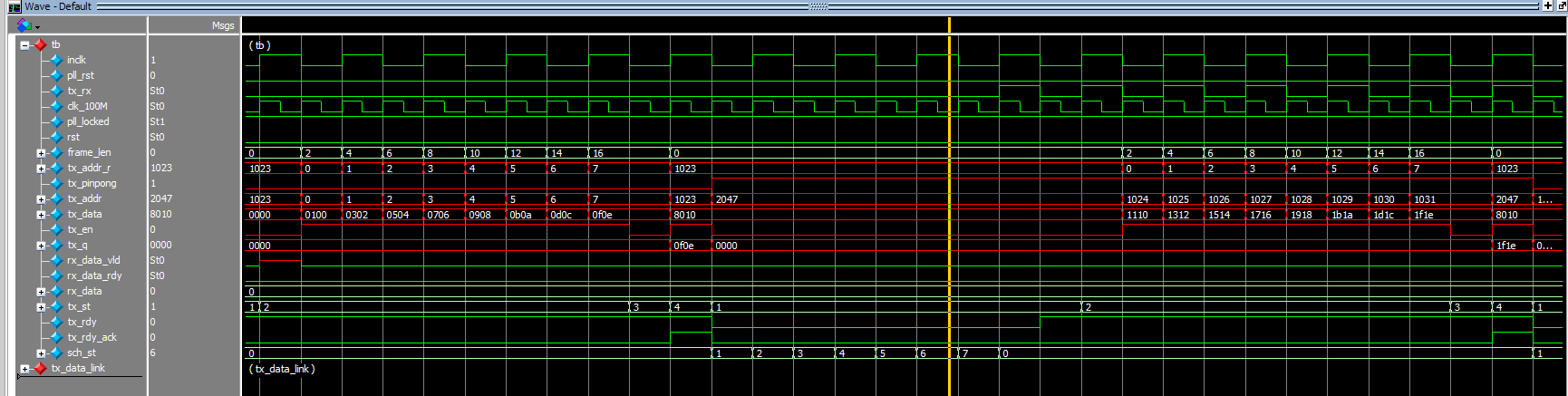

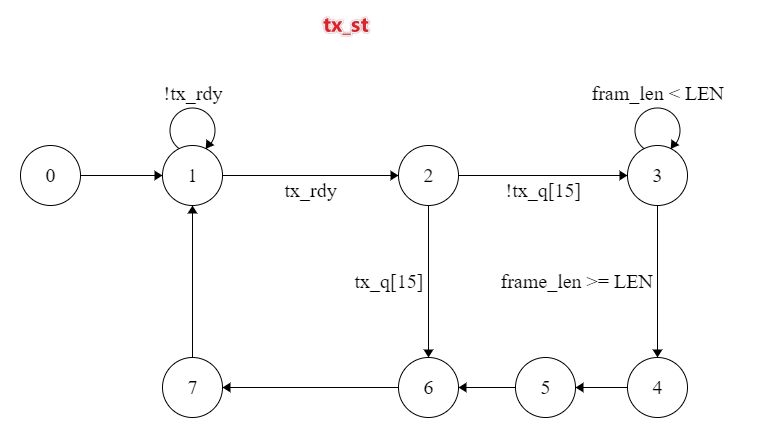

tx_st状态机转移图如下所示：
