约束与优化概论

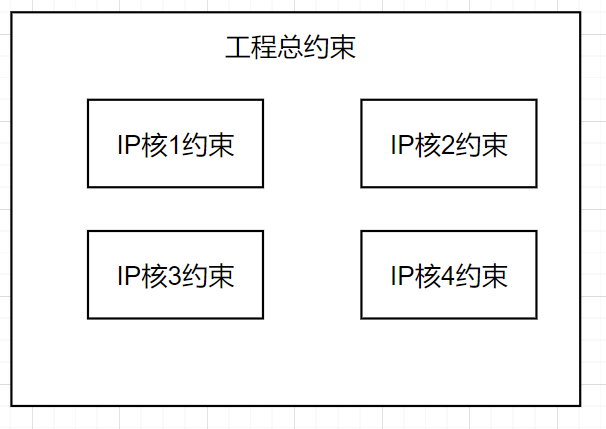

在工程设计的逻辑描述后，整个工程的设计并没有完全结束。一般还要添加约束，以实现设计的最优效果。约束不仅存在于应用工程的设计中，在IP核的设计中同样存在约束，作为IP核在例化时的指导性文件。因此约束一般分为工程约束与IP核约束两个主要内容，IP核的约束一般提供相对位置，相对区域，相对时序的约束。IP核的约束最终也要满足工程约束的要求。因此如果IP的约束与系统的总约束发生冲突，以系统总约束为最终约束。如图1所示。

图1

除了IP核与工程总约束外，按照约束内容可以将约束分为如下几种情况。

1.约束分类

约束按照内容可分为物理约束和时序约束两种。

• 物理约束

物理约束包含 管脚锁定，电平标准，终端匹配电阻，区域约束，位置约束等。

• 时序约束

对时序进行约束，包括时钟周期，输入延时，输出延时，多时钟延时，非相关路径约束解除等内容。

由于约束的内容纷繁复杂，各项的功能也不完全一样，因此详细的内容将在后续章节中逐一介绍。

2.约束的目的

（1）物理约束的目的：

• 管脚锁定，由于在基于HDL语言描述的设计中为了保持电路的通用性，因此在设计时并不指定具体的管脚，因此在结合具体的工程与具体的器件，最终在工程中的约束文件中实现。
• 电平标准，在FPGA为基础的设计中，由于FPGA是按照BANK进行组织的，这样可以保证在同一颗FPGA的芯片上可以提供与FPGA外围周边电路最大的电平的适应性与兼容性，硬件工程师可以根据需要安排不同的BANK与不同的外围电路进行接口。如在FII-PRA100D 的开发板中用于DDR3接口的BANK，该BANK的IO供电电压采用1.5V（如果低电压系列应为1.35V等），而其它的BANK如开关、按键等外围电路对应的BANK一般供电电压采用3.3V, 以满足不同的适应性。如图2所示，

图2 FII-PRX100D 不同BANK的电压配置

• 终端匹配电阻约束，在使用LVDS等差分信号时，如果需要终端匹配电阻，可以在约束文件中加入相应的约束以实现FPGA片内的终端电阻的挂接，消除由片外硬件实现终端电阻的方案。
• 区域约束，在特殊的应用领域，可以将部分逻辑约束在一定区域内，实现最小的布线延迟。在高速或超高速的IP设计中尤为重要。一般可以把IP的区域约束设置为相对位置区域约束（re-location)，在工程总体布线时由综合和布线工具决定定义的区域块的最终位置。如果工程的设计已经完成，也可以将区域设置设为绝对位置区域约束，这种设定往往对整个系统的优化有负面影响。
• 斜升率约束，通过可以改变IO的输出陡度，斜升率越高，IO的变化速度越快。

（2）时序约束目的

1）把最好的资源，留给最需要的部分，

2）timing report 文件，根据timing report 文件修改设计，如是否需要修改源代码，是否需要加区域约束等。

3）false-path ,利用false-path消除不需要的约束。在异步时钟域的设计中，对数据在异步时钟域的交换往往是由HDL源代码进行妥善处理，如果已经确保异步时钟域之间的数据交换可以可靠过渡，可以通过false-path 的约束方式通知综合布线工具忽略异步时钟的时序约束关系，加速系统的布局布线，同时也可以提高系统总体的时序收敛效果。

4）multi-clock，在众多的应用中，经常会出现在高频时钟内计算某一特定的值，但是计算结果往往并不需要在紧邻的下一个时钟内使用，可以给出宽松的约束。比如，在100M时钟下的组合逻辑延迟达到25ns, 此时在时序锁存时必然会报出时序收敛（timing closure)不满足的错误，如果该逻辑运算结果在三个时钟周期后才使用，实际应用中是没有问题的，但如果不加multi-clock的约束，综合与布线工具必然会尽量优化该部分逻辑与布线。最终结果该部分逻辑没有达到预定的结果（延时优化到10ns以内），可能还会将其它本该满足时序要求的逻辑电路变得时序上没有收敛。

5）时钟分组约束，一个系统中可能会存在很多时钟，不同的时钟提供不同的分组，或者多个时钟分  配到一个组中，关于分组时钟的内容，在后续文章中讲解。

6）调节数据与时钟的相位关系，如输入延迟，输出延迟，最大延迟等。使数据与时钟保持合理的相位关系，便于数据采样。

3. 约束文件及使用原则

（1）约束文件

约束的设定是通过文件实现的，在FPGA工程设计中Xilinx与Intel-Altera采用的约束文件不同。

Xilinx ISE：    采用扩展名为UCF（User Constraint File）的文件，时序和物理约束文件。

Xilinx Vivado: 采用扩展名为XDC（Xilinx Design Constraint)文件，时序和物理约束文件。

Intel-Altera:  物理约束采用扩展名为QSF(Quartus Prime Settings )的文件。

Intel-Altera: 时序约束采用扩展名为SDC (Synopsys Design constraint )文件。

（2）约束文件的使用原则：

一个工程文件可以有一个或多个约束文件，其中每个内含的子工程或IP都可以有自己的约束文件，最后工程一般都会有属于工程自己的约束文件。 约束文件的内容按照内容读取的先后顺序，后读取的约束可以覆盖先读取的相同约束。 子模块中的约束文件一般比工程文件的约束文件先读取。 在工程文件中如果有多个工程文件是按先后顺序读取的，在使用时应注意约束条件的相互覆盖带来的问题。应尽力避免相互覆盖。 如果使用PLL,则PLL子模块中会给出时钟的频率，周期，相位等约束,以及输入、输出时钟关系，同时PLL一般会有对时钟相位补偿的作用。
