图像显示基本知识

图像显示的种类比较多，随着计算机行业的发展已经硬件芯片制造技术的逐步提高，产生了大量的标准，和显示种类。从最初的单色显示，到最新的4K， 8K 的显示，从模拟信号的显示输出，到数字信号的显示输出；都体现了人们对视频领域的强烈需求。

MDA：单色显示适配器（Monochrome Display Adapter或MDA）是IBM在1981年用于IBM-PC的一种IBM机上的显示界面卡，它具有80×25的文字分辨率，最高支持720×350的文字分辨率。比Apple II的时代（40×25）多了一倍，这种文字模式的分辨率一直到现今仍是个人电脑的标准，但是因为MDA不具备绘图的能力。

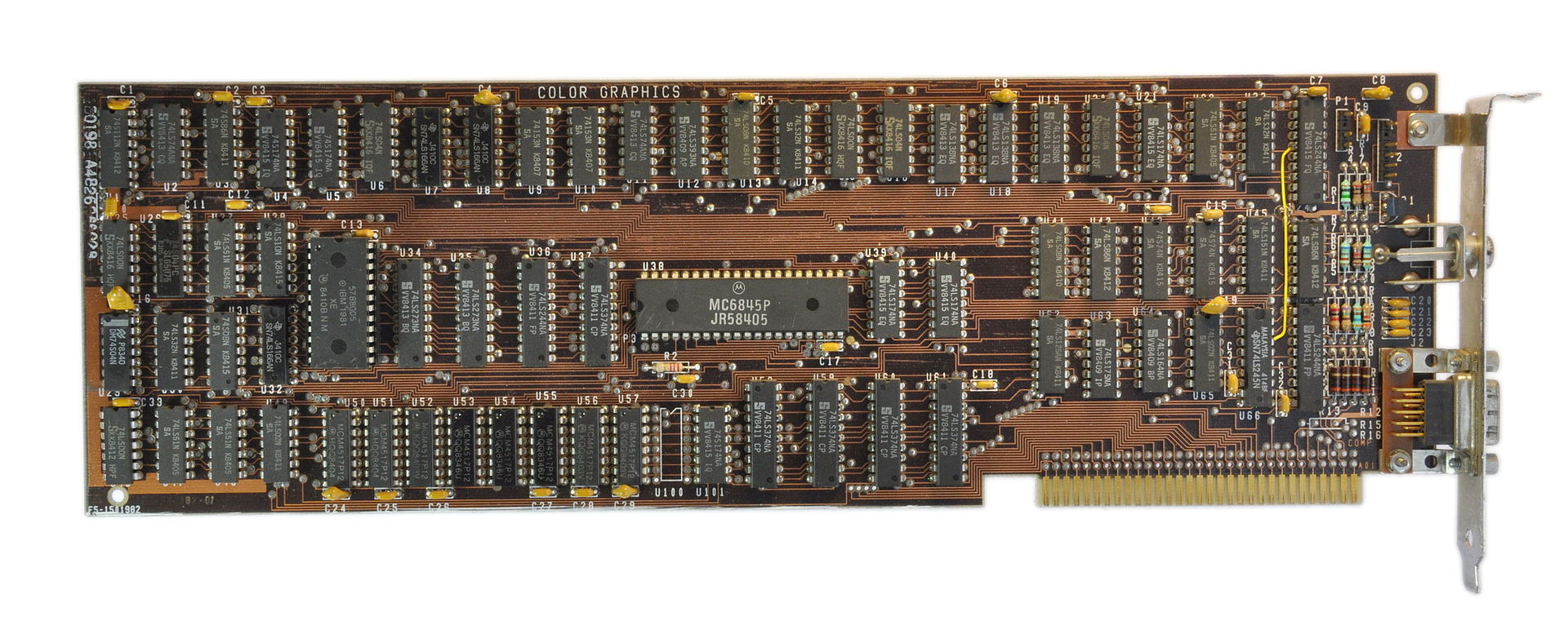

CGA：彩色图形适配器（英语：CGA, Color Graphics Adapter），是IBM公司于1981年上市的第一个彩色显卡，也是第一个IBM PC上的计算机显示标准。CGA卡提供多种图形和文字显示模式，以及可达640×200的显示分辨率，最高16色的显示能力（通常不能显示在最大分辨率下）。CGA的通常显示能力是在320×200分辨率下同时显示最多4种颜色，但是也有很多其他的方法模拟显示更多种颜色。

CGA提供两种标准文字显示模式：40×25×16色和80×25×16色；以及两种常用的图形显示模式：320×200×4色和640×200×2色。

随着计算机工艺的发展，CGA也被IBM于1984年推出的增强图形适配器（EGA, Enhanced Graphics Adapter）取代。

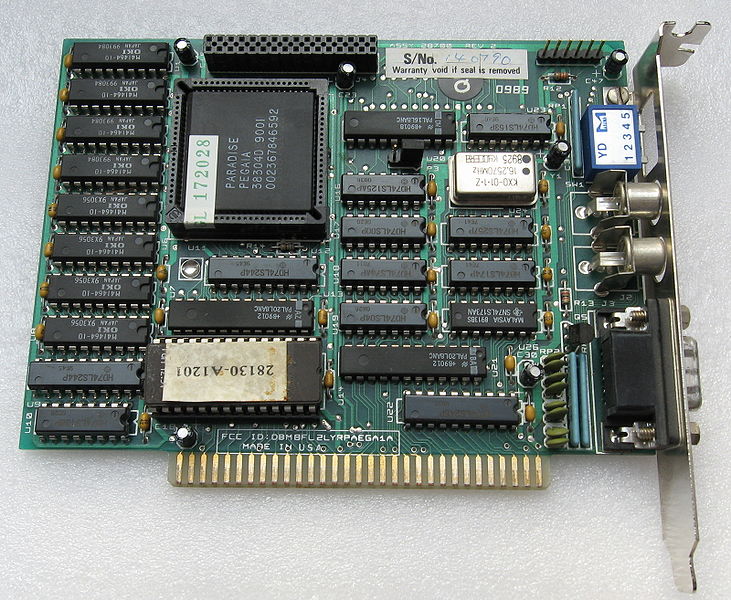

EGA: 增强图形适配器（Enhanced Graphics Adapter 或 EGA）是 IBM PC 计算机显示标准定义，在显示性能方面（颜色和分辩率）介于 CGA 和 VGA 之间。它是 IBM 在1984年为其新型 PC-AT 计算机引入的技术。EGA 可以在高达640×350的分辩率下达到16色。

EGA 卡的模式有文字和彩色图形两种。

在文字模式下，它一共有两种文字模式，分别为25列80行及25列40行两种。

在640×350高分辩率图形模式下，16种颜色的任何一个可以通过调色板机制被赋予一个唯一的 RGB 代码。EGA 允许用户在64个调色板颜色（每个像素红、绿、蓝各2BIT）中选择要显示的颜色。每个像素可以有16种颜色（每个像素用4比特表示）。16种颜色可以从64色调色板选择。

VGA也支援用模拟的方式画出以往规格的分辨率：EGA、CGA和MDA。

MCGA：多色图形适配器（Multi-Color Graphics Array或MCGA）是电脑显示标准之一，1987年在某些PS/2型号上出现，比VGA成本低。MCGA有可以在262144色调色板中选256种颜色的彩色模式，或640×480的单色模式。相比之下，VGA有256k显示存储器。因而640×480分辨率模式只有单色，256色的彩色模式分辨率只能达到320×200。

SVGA:（Super Video Graphics Array，常常被缩写为Super VGA）原本SVGA是IBM用来扩展1987年推出的旧VGA标准而提出的新标准。它不像之前完全由IBM独自制定的VGA标准，SVGA是由VESA组织所制定，而VESA（Video Electronics Standards Association）是一个开放的组织，它为了促进各个标准的协作并制定新的标准而努力着。SVGA用来指称分辨率时，通常就表示800×600的分辨率。

XGA:扩展图形阵列（Extended Graphics Array或XGA）是IBM在1990年推出的一个标准。XGA支持1024×768分辨率，256色调色板（每像素8比特），或者640×480分辨率（每像素16比特，或称高色）。XGA-2更进一步支持1024×768（高色，更高帧频），和1360×1024分辨率（每像素4比特，16种颜色可选）。

SXGA:高级扩展图形阵列（Super eXtended Graphics Array，缩写：SXGA）。一个分辨率为1280×1024的“既成事实”显示标准。这种被广泛采用的显示标准的纵横比是5:4而不是常见的4:3。

SXGA+:高级增强扩展图形数组（Super eXtended Grapics Array+或SXGA+）是一种分辨率为1400×1050、长宽比为4:3的显示器规格。这种分辨率比较适合4:3比例的笔记本电脑显示器。

UXGA:超级扩展图形阵列（Ultra eXtended Graphics Array或Ultra XGA或UXGA）是一种既成事实的标准。分辨率为1600×1200。

WXGA(Wide Extended Graphics Array)：作为普通XGA屏幕的宽屏版本，WXGA采用16:10的横宽比例来扩大屏幕的尺寸。其最大显示分辨率为1280×800。由于其水平像素只有800，所以除了一般15英寸的笔记本电脑之外，也有12.1英寸的笔记本电脑采用了这种类型的屏幕。

WXGA+(Wide Extended Graphics Array Plus)：这是一种WXGA的的扩展，其最大显示分辨率为1280×854。由于其横宽比例为15:10而非标准宽屏的16:10。所以只有少部分屏幕尺寸在15.2英寸的笔记本采用这种产品。

WSXGA+(Wide Super Extended Graphics Array Plus)：其显示分辨率为1680×1050，除了大多数15英寸以上的宽屏笔记本以外，很多独立的显示器LCD-TV也都采用了这种类型的产品。

WUXGA(Wide Ultra Video Graphics Array)：和4:3规格中的UXGA一样，WUXGA屏幕主要是在一些高端显示器上使用，其显示分辨率可以达到1920×1200。笔记本厂商很少采用这种屏幕。

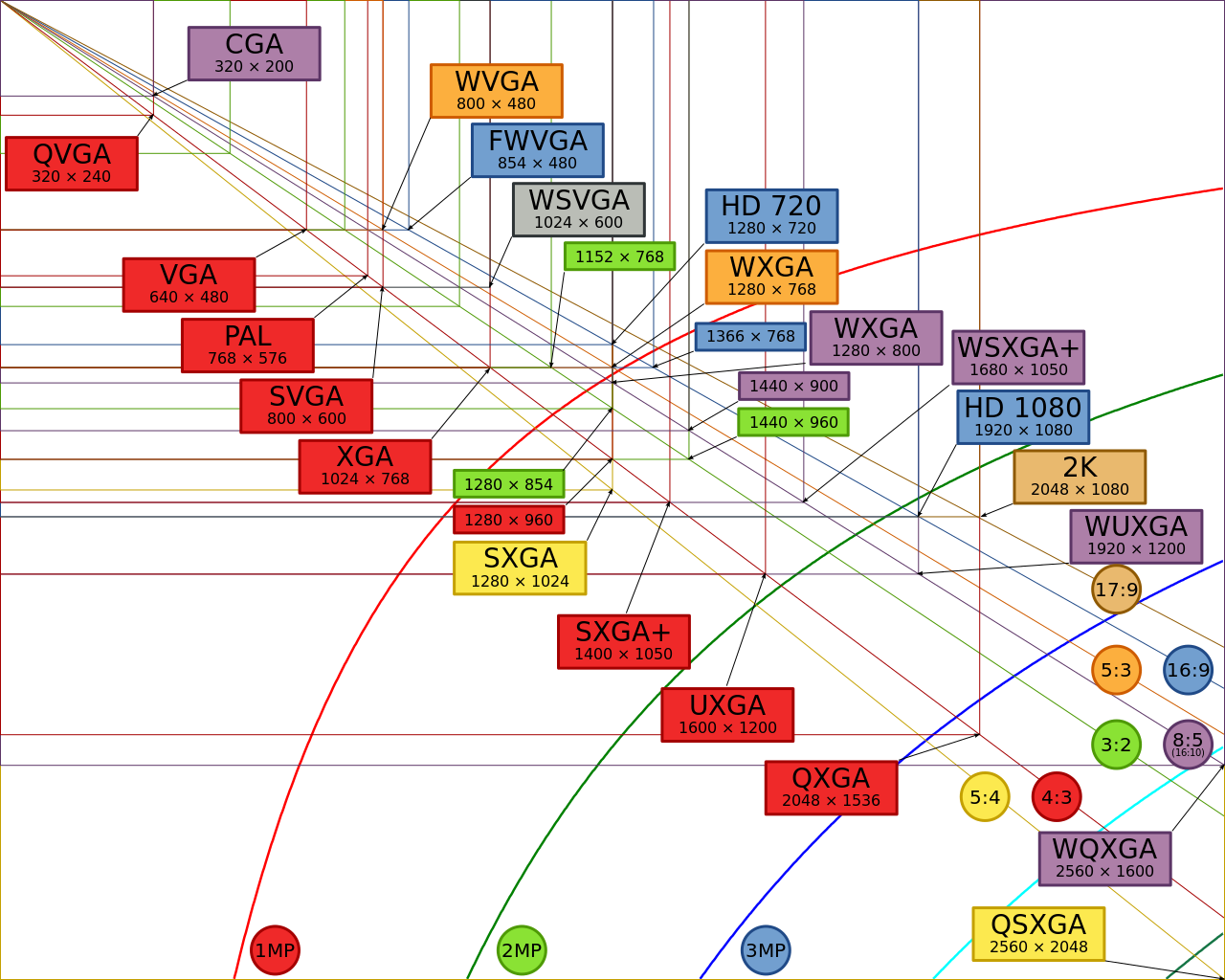

显示规格 显示分辨率

不同的分辨率命名已经分辨率：
