作者：飞翔
在学习了一段时间Verilog语言设计电路后，虽然觉得设计比较简单，也能生成对应的电路用于浏览，但总是无法与数字电路的设计方法得到电路一一对应，因此在熟悉了Verilog设计后我们可以与数字电路的设计方法做对比，看看二者的区别与统一。下面以3位计数器为例给大家介绍二者在设计流程以及实现方法上的区别。
1. Verilog设计与电路形成
例1：利用Verilog 设计3位计数器，计数范围0-7.
module count7 ( input clk, output reg[2:0] r=0 ); always@(posedge clk) r<=r+1; endmodule
从上面的例子可以看出，设计非常简单，虽然是RTL设计，但是从上面的例子中很难观察到电路的细节，在QuartusRTL view如图1所示，
图1 Quartus RTL View
因此给我们一个设计思路，寄存器的输出端反馈后，通过一个加法器（实现加1），在将相加后的结果输入到D端即可实现。但在FPGA的应用设计中，真正布线后结果如何呢？看看Mapping后的结果，如图2所示。可见真正mapping后的结果与RTL View的结果相差甚多。这是可以理解的，在FPGA的内部架构中加法器也是要组合逻辑实现的。
如果不熟悉Quartus 下如何查看RTL Viewer 以及Map Viewer可以参照图3的标注双击即可。

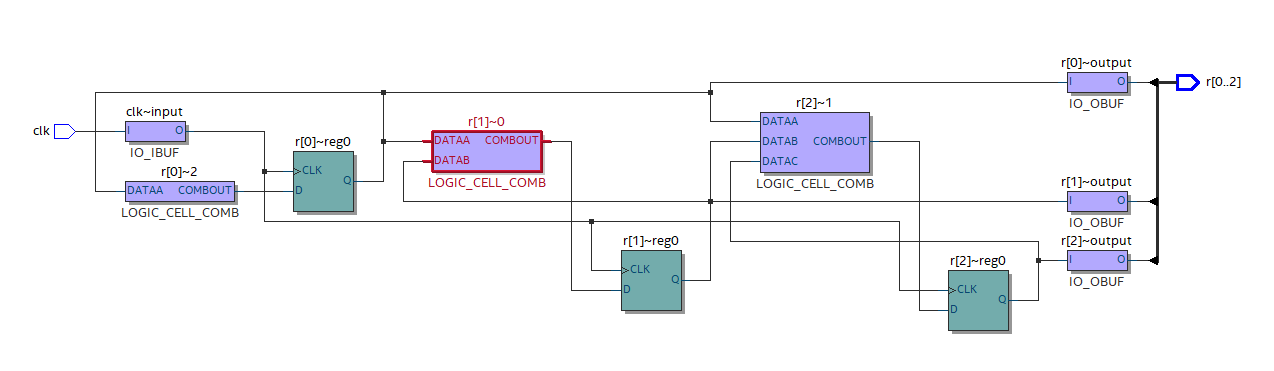

图2

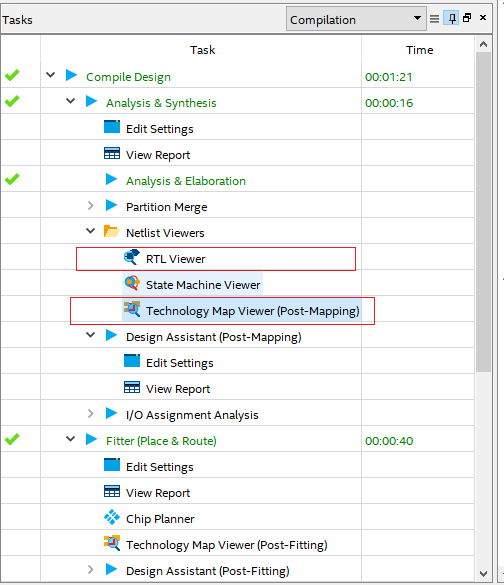

图3 Quartus RTLView与 Technology Map Viewer( Post-Mapping)

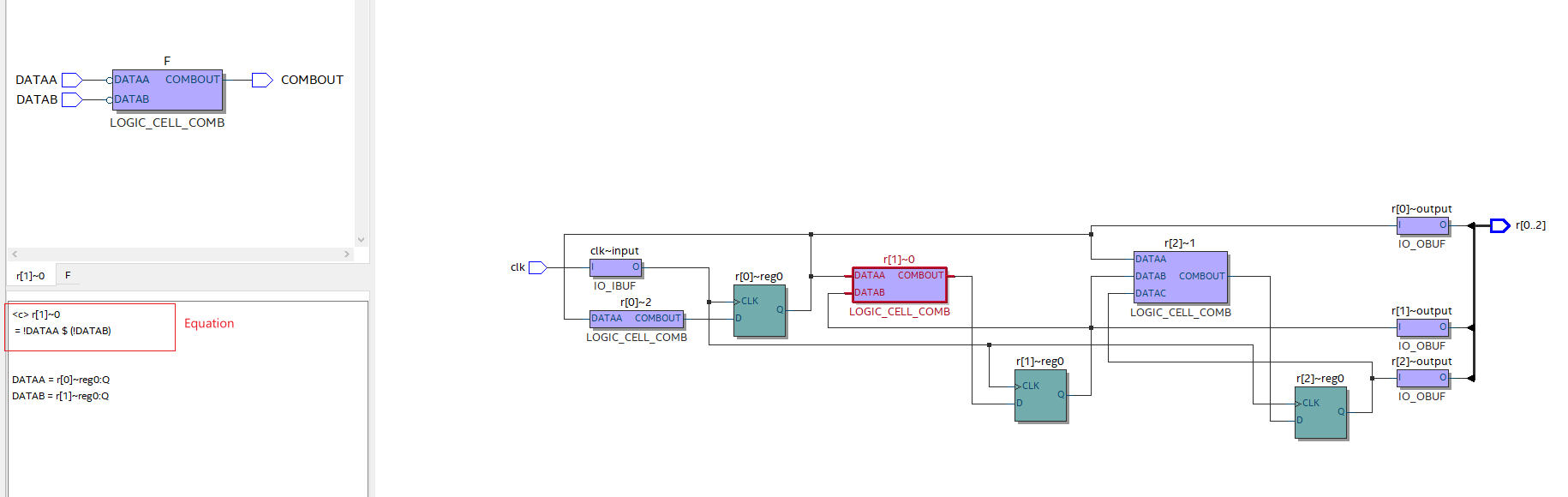

从图2的显示结果可以看出，对于3个触发器的输入端分别由3个组合逻辑电路（LOGIC_CELL_COMB）实现，分别命名为r[0]~2, r[1]~0和r[2]~1, 其中的~仅是标注，没有特殊含义。如果选中某一个，如r[1]~0， 则在左边显示输入、输出关系，并在左下方给出了组合逻辑方程，如图4。这就是EDA工具的强大之处。其实在真正的电路设计中我们只给出了行为逻辑描述，最终EDA软件通过综合实现了具体细节。
图4 LOGIC_CELL_COMB细节
2. 传统数字电路设计
那么传统数字电路是如何设计的呢？ 在传统的数字电路设计中，复杂的时序电路要经过如下步骤：
（1）设计分析，划分状态，
（2）画出状态转移图，
（3）根据状态图列出状态转移表（时序电路中的真值表），
（4）填写卡诺图，化简形成逻辑方程，
（5）根据逻辑方程进行优化，因此在中小规模设计中可能将化简后的结果重新优化，优化原则如下，
-
- 尽量使用库存器件，
- 尽量使用集成度高的器件（如加法器），但要考虑价格因素，
- 尽量使用同一种器件，如或非门和与非门都可以实现，在整体电路设计中可以考虑尽量使用同一种，
（6）画出逻辑电路。
由于在FPGA中实现，我们跳过上面的步骤（5），按照（1），（2），（3），（4）,（6）逐步实现。
（1)设计分析： 由于计数器需要按照时钟进行状态跳转，因此是时序电路，状态0-7共8个状态。采用2进制编码，需要3个触发器r[2:0];
（2）状态图，如图5（简单的电路也可以跳过该步骤），

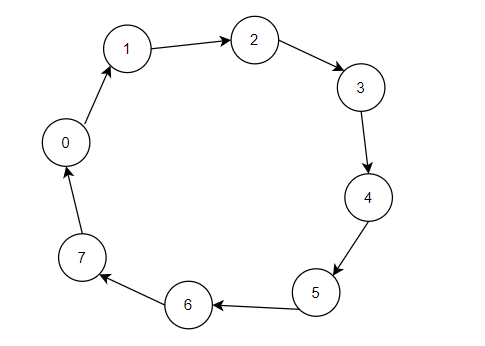

图5 状态图
（3）状态转移表

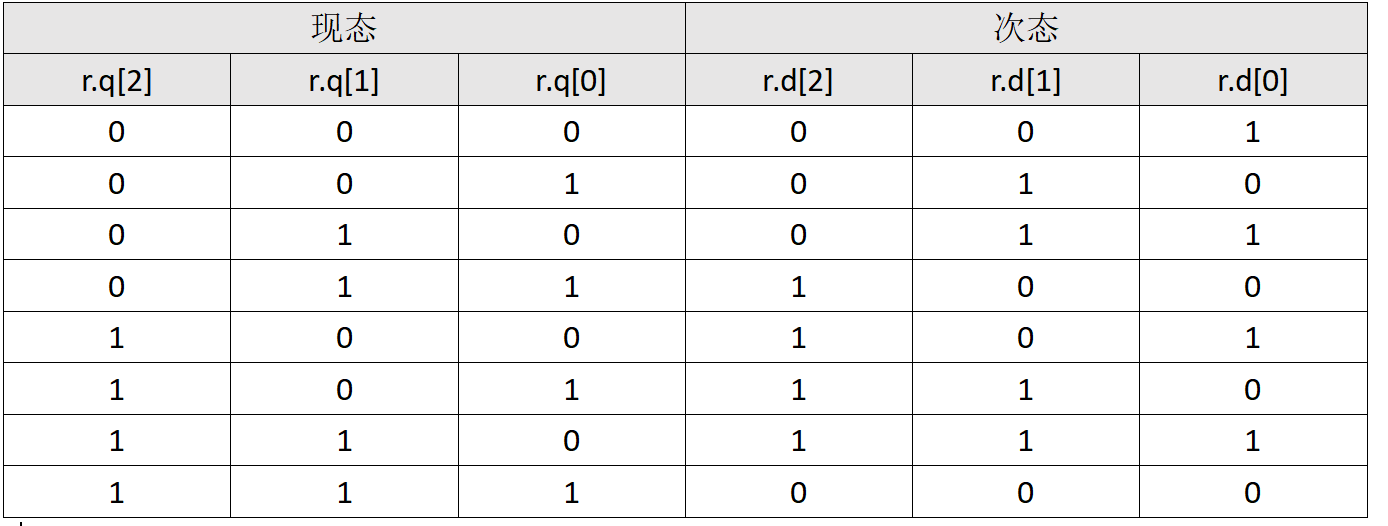

表1
从状态表可以看出，触发器的q端作为现态（qn)作为输入，求解次态(qn+1)方程。 由于次态与D触发器的d端在上升沿时符合q<=d， 因此这里以r.d[2],r.d[1],r.d[0]表示次态。
例如现态r.q[2],r.q[1],r.q[0]为010，次态应该为3，因此r.d[2],r.d[1],r.d[0]为3，在上升沿时次态由转为现态r.q[2],r.q[1],r.q[0]–>011。有了上表，逻辑电路的化简与组合逻辑电路化简无异，都是输入、输出的真值表。
（4）化简
将输出端（次态）分离，即对3个输出端分别求解，并进行卡诺图化简，求解次态输出方程。
- r.d[0]求解：

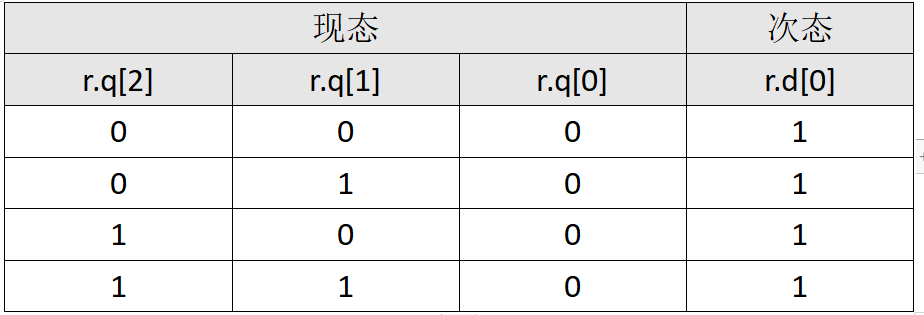

表2 r.d[0]状态转移表

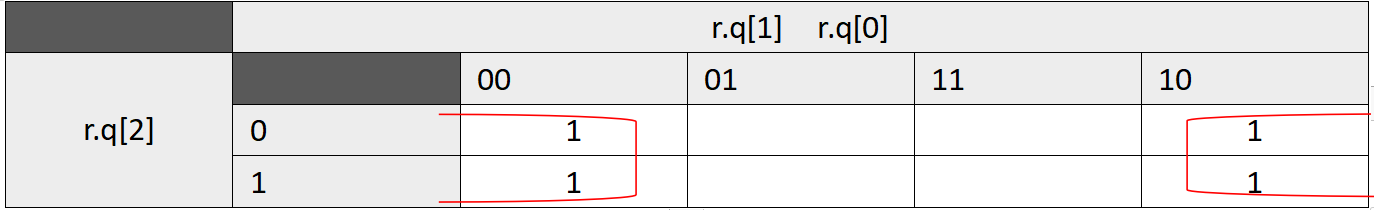

表3 r.d[0]卡诺图
化简结果为: r.d[0] = ~r.q[0];
- r.d[1] 求解

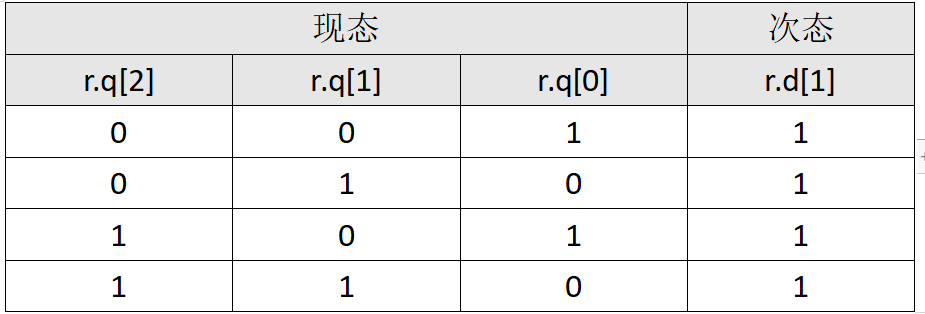

表4 r.d[1]状态表

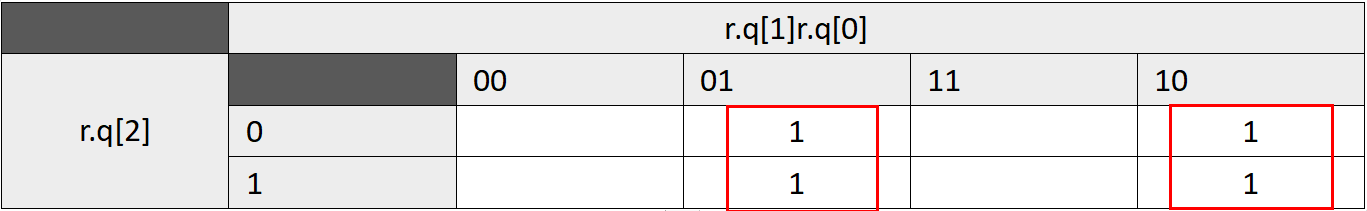

表5 r.d[1]卡诺图
化简结果为: r.d[1] = (~r.q[1]) & r.q[0] + r.q[1] & (~r.q[0]) ;
- r.d[2] 求解

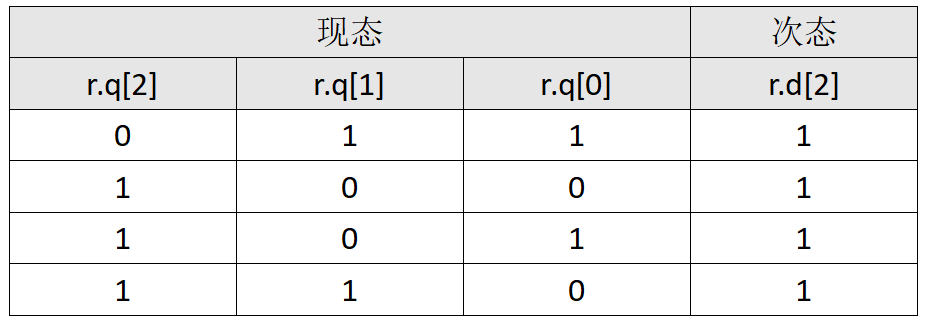

表6 r.d[2]状态表

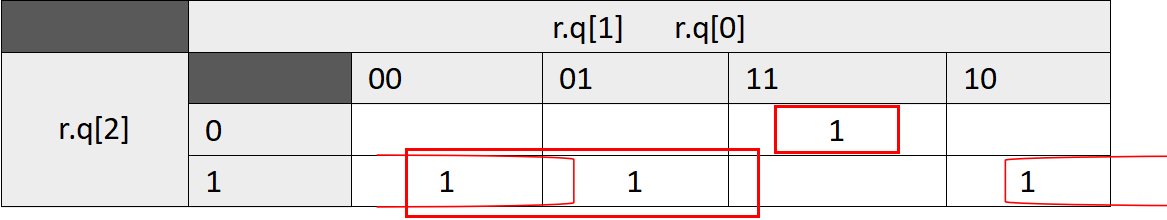

表7 r.d[2]卡诺图
化简结果为: r.d[2] = ( (~r.q[2]) & r.q[1] & r.q[0] ) + r.q[2] & (~r.q[1]) + r.q[2] & (~r.q[0]) ;
（5）根据化简结果画出电路图

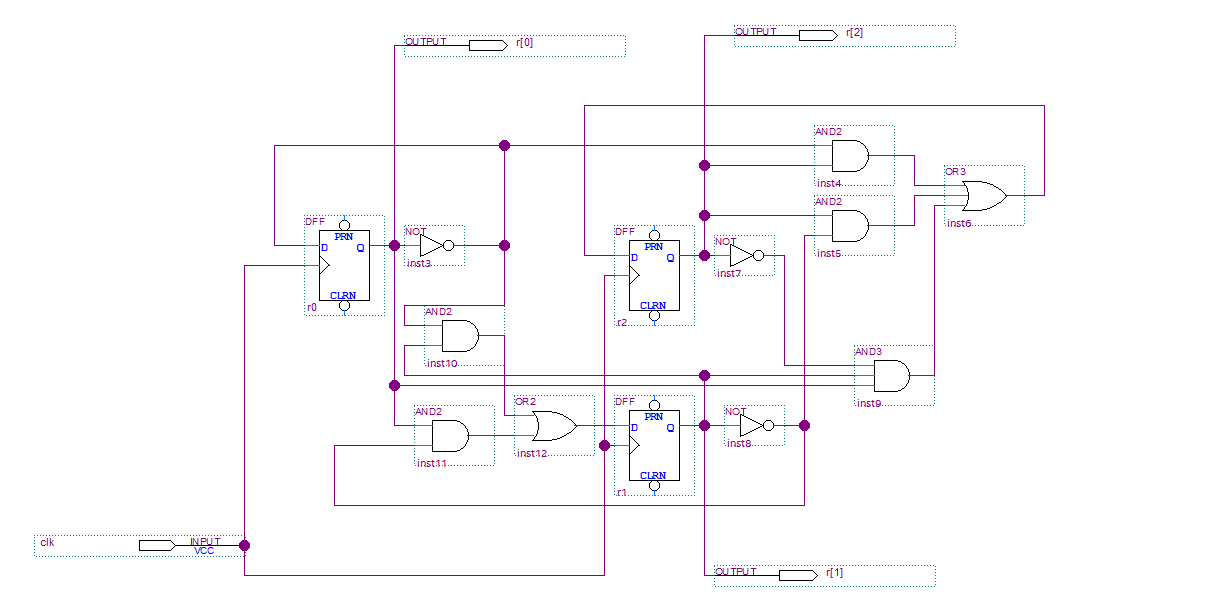

图6
可见，利用状态图，状态转移表，卡诺图，电路图等步骤设计，还是很繁琐的；因此应充分利用Verilog强大的描述功能，以及EDA的分析综合能力进行FPGA或数字IC的RTL设计。但是经过上面的流程可以看出，无论通过那种方式设计，最基本的化简流程还是不变的，只是EDA工具利用软件分析能力在背后实现化简流程。
