在我们使用Quartus 创建工程时， 通常会使用GUI mode模式创建工程。在创建好的工程中添加源文件，IP 核， 约束文件等等。通常来说， Quartus GUI 工程比较干净，不会产生过多的二进制文件，所以整个工程通常比较小。但有些时候，我们也需要使用termal 设备远程调试。在有些自动化测试中，也需要脚本文件实现工程的组建，编译等等。
本文将对使用Tcl命令创建脚本工程进行讲解（script project）。
1. 开发环境：
本文中使用的是Quartus 21.1 版本，其他的版本与之类似。
2. script 工程目录结构
- 创建一个test 目录
用户也可以根据自己的工程需要更改这个目录名称

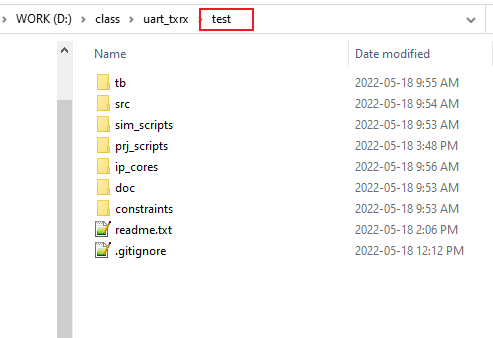

- 在test 目录下创建以下几个目录，用于存放不同的文件：
图1

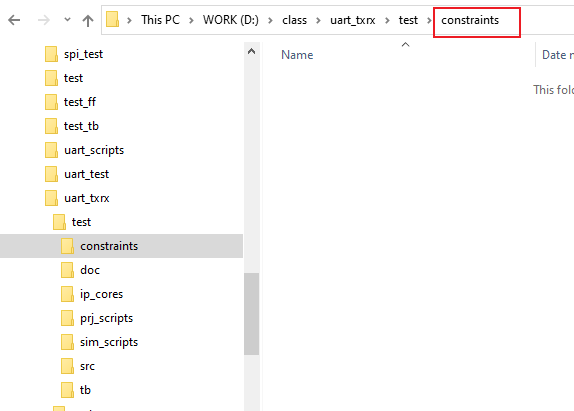

constraints 目录： 用于存放FPGA 约束文件，目前这个目录为空， 用户可以编写自己的tcl 文件，和可以将约束文件写入到prj_scripts 目录中的create.tcl文件中。例如：如果在constraints 目录下建立pin.tcl文件， 只要在create.tcl 文件中需要的位置添加 source $constraints_dir/pin.tcl 即可。
图2
docs目录 ：用于存放和项目相关的文档，包括docx文件，原理图，说明文件等等。

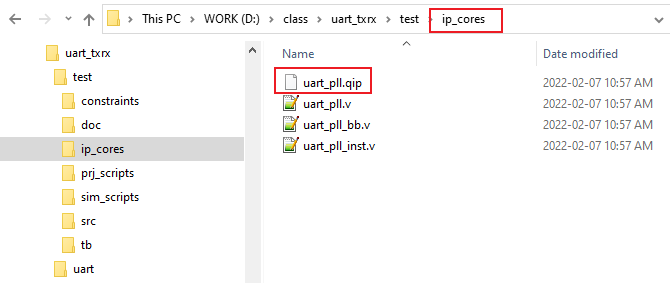

ip_cores目录：用于存放pip文件。 pip 文件是由 ip 核所生成的，同时有可能生成以下*.v 文件作为辅助。
图3
prj_scripts目录：srcipt 脚本文件存放在这个目录下，本文主要对这个目录下的文件做详细介绍。
图4

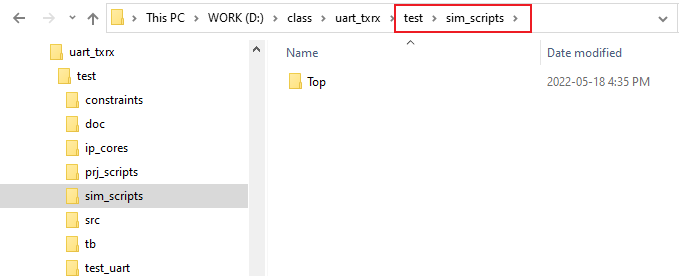

sim_scripts目录：仿真脚本文件存放在这个目录下， 在这个目录下， 可以创建多个子目录，用于不同的test case 仿真。仿真工程也是通过script 脚本方式实现的。
图5

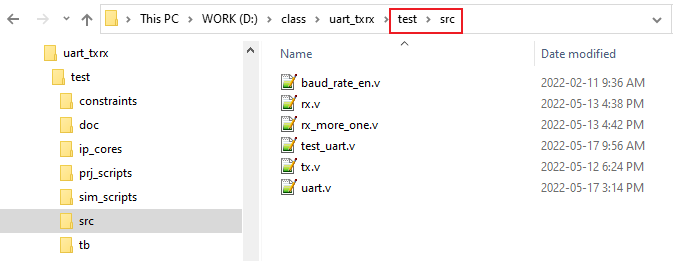

src目录：所有的原文件存放在这个目录下
图6

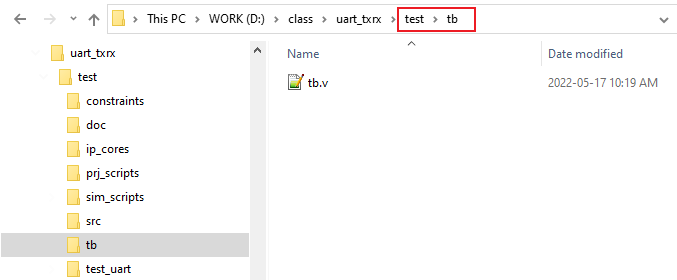

tb目录：所有的testbench 文件放在这个目录下
图7

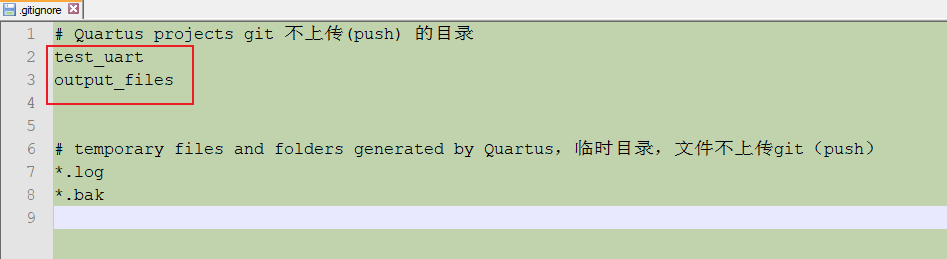

.gitignore：script 脚本工程通常配合git 使用，在使用git 工具维护工程时，就需要告诉git server 那些文件是临时文件、目录，或者是不需要上传到git server 的文件，目录。 这些不需要上传的文件，目录都记录在这个文件中。demo程序中显示：test_uart 目录，output_files目录不上传到git server。用户也可以根据需要自行修改。
图8
readme.txt：通常是整个工程的说明文件，用户可以根据需要自行编写。
环境需求： Quartus 脚本工程操作步骤： 方法1： 1） 进入prj_scripts 目录 2） 双击 scripts_cmd" 图标 3） quartus_sh -t create.tcl 5） quartus_sh -t compile.tcl 6） quartus_sh -t gen_jic.tcl 方法2： 1） 进入prj_scripts 目录 2） 双击 scripts_cmd" 图标 3） make create_prj 5） make compile_prj 6） make gen_jic
3 创建script 工程脚本

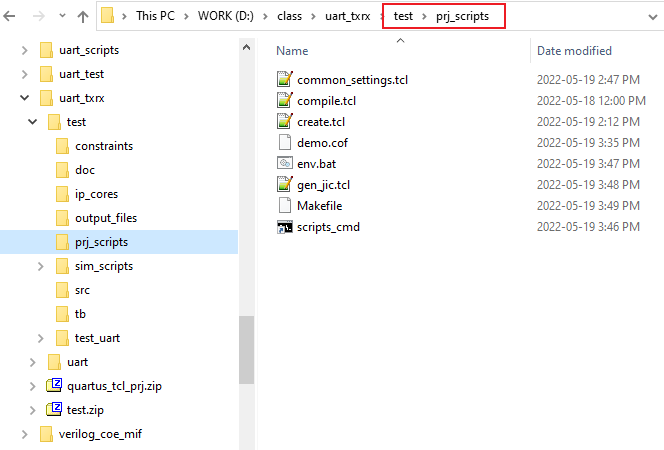

- 进入prj_scripts 目录
图9
- scripts_cmd ：

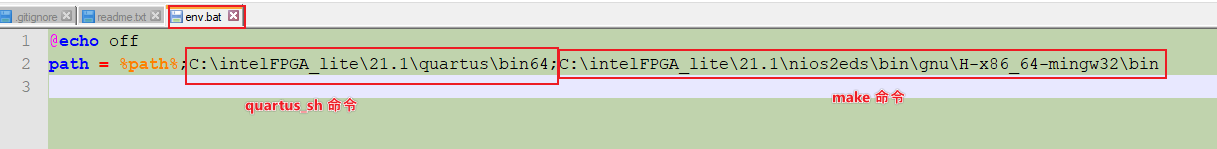

执行script 脚本工程所需要的的命令窗口（termial）。 这里，我们假设Quartus 安装在 C:\intelFPGA_lite 目录下。 如果用户的Quartus没有安装在这个目录，需要编辑env.bat文件，修改为用户计算机下的安装目录，这里我们增加了环境路径：path = %path%;C:\intelFPGA_lite\21.1\quartus\bin64; C:\intelFPGA_lite\21.1\nios2eds\bin\gnu\H-x86_64-mingw32\bin
图10
- common_settings.tcl：

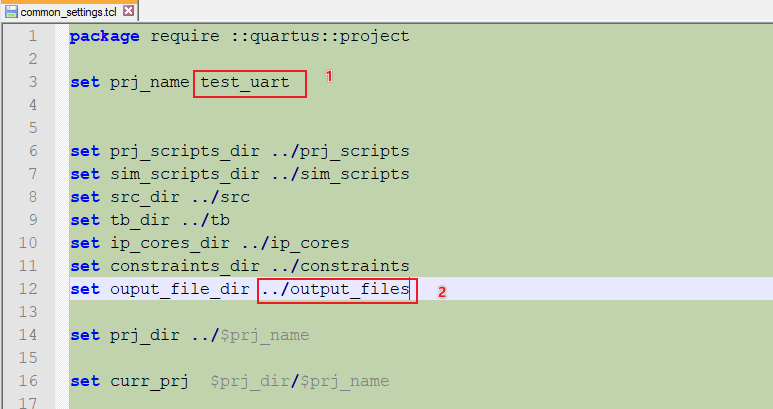

这个文件中定义了很多和script脚本相关的信息，这些信息可能会在多个tcl 文件中使用，其他的tcl文件可以使用 source common_settings.tcl 来调用这个文件中的信息。这有点像 c 语言中的 h 文件（头文件） 一样。
图11
当用户需要创建自己的工程时， 只需要修改，其他部分不需要修改。
1）set prj_name test_uart 这里我们定义的工程名称为test_uart ， 用户可以根据自己工程需要进行更改。
2）生成的jic 文件将放到../output_files 这个目录中， 用户也可以自行更改。
- create.tcl：
Quartus 软件中创建工程中的参数比较多，我们先使用GUI 界面生成tcl 文件，之后在对这个tcl文件修改，形成我们所需要的脚本文件既可。
图12
1）将使用GUI 工具生成的tcl 文件打开， 找到if{$make_assignments} 这个段落，copy 整个段落。
图13
2）打开creat.tcl 文件，找到if{$make_assigments} 这个段落， 粘贴之前copy 的内容即可。
在scripts 目录下终端窗口中使用 quartus_sh -t create.tcl 执行创建工程的操作。
图14
- compile.tcl：
这个脚本文件用来编译 刚刚创建的工程。 在GUI 模式下， 我们可以进入工程目录，双击*.qpf 进入gui 界面，使用图形界面进行编译。 但是在远程操作中，使用script 脚本则更加方便。运行这个脚本，可以在不进入GUI 模式下， 编译整个工程，同时生成相应的sof 文件。一般情况下，这个脚本文件不需要用户修改。
在scripts 目录下终端窗口中使用 quartus_sh -t compile.tcl 执行创建工程的操作。
图15
- gen_jic.tcl：
这个脚本文件用来生成jic文件。 使用这个tcl 脚本之前， 必须保证工程已经正常编译了， 同时有sof 文件在 test_uart/output_files 目录下。

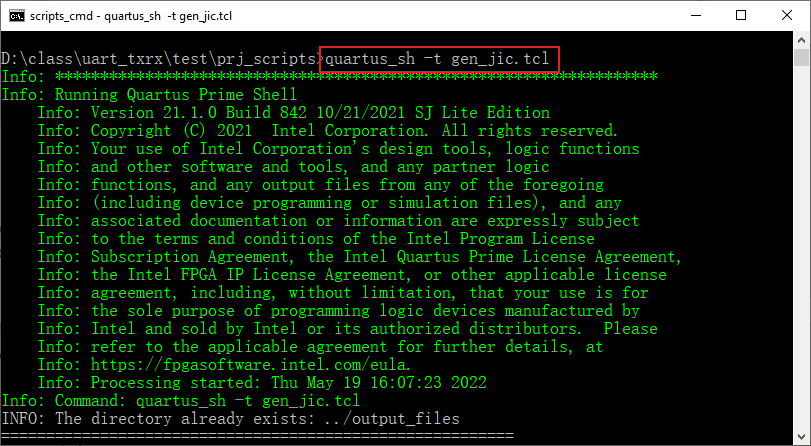

在scripts 目录下终端窗口中使用 quartus_sh -t gen_jic.tcl 执行创建工程的操作。
图16
图17

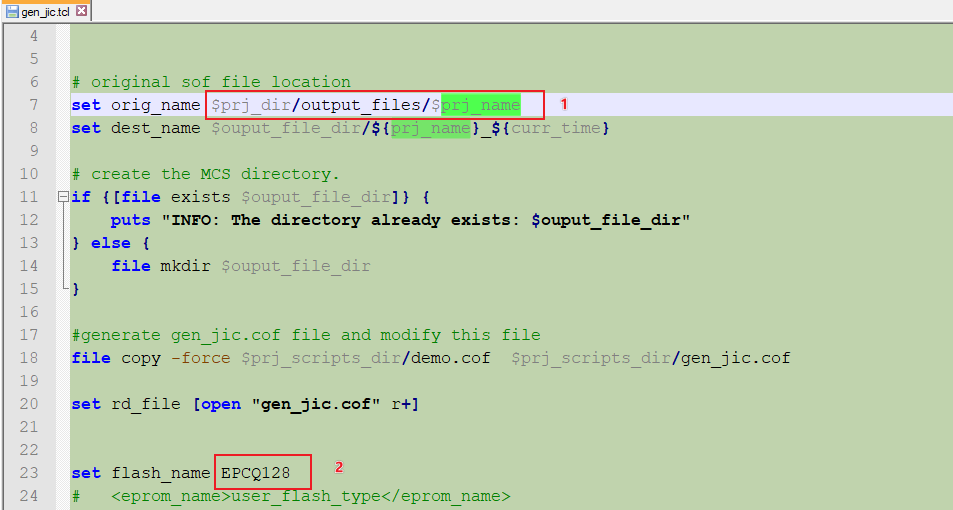

如图17 所示， 用户的项目可以更改
1）sof 文件所在的目录
2）使用的flash 类型等。
4. 执行 quartus_sh命令
当用户修改好工程后，可以执行以下操作，实现工程的创建，编译等操作：
1）进入prj_scripts 目录
2）双击scripts_cms
3）执行 quartus_sh -t create.tcl
4）执行 quartus_sh -t compile.tcl
5）执行 quartus_sh -t gen_jic.tcl
也可以使用make 命令：
1）进入prj_scripts 目录
2）双击scripts_cms
3）执行 make create_prj
4）执行 make compile_prj
5）执行 make gen_jic

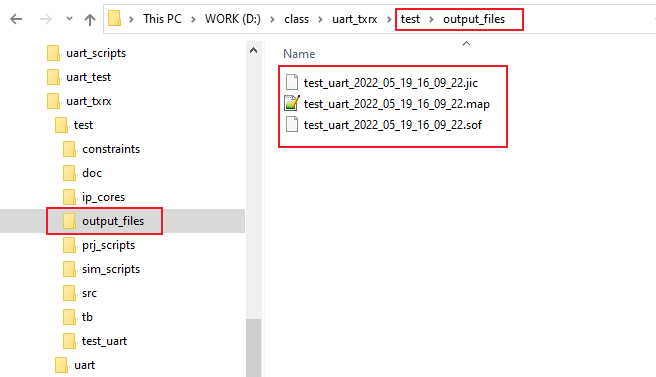

到此工程被完整的创建， 编译，并且输出了sof，jic文件了。
图18
本文中提供是一个demo 工程， 用户可以在理解这个工程后， 更改为自己所需要的项目。附件中有一个GUI 模式下uart 工程文件 和一个scripts 模式下的工程文件。 作为例子，供用户参考。同时也可以用来验证相关的命令操作。
