在UART 综合应用-协议与数据包文章中，我们介绍了从FPGA 中通过uart 读取数据，CPU 写入数据到FPGA 外设的过程。在一些中大型项目中，往往会增加数据链路层，用来隔离应用数据和具体的硬件传输方式。 也就是说，应用程序只是负责数据发送，处理，而不关系具体使用什么样的硬件来发送（UART , I2C ,SPI, ETHERNET)。 而phy模块只管数据的接收和发送， 但是接收和发送的数据，phy 模块不再关心。这样，就需要不同的模块来进行分层处理，使得整个工程结构明晰，同时根据不同的项目需要， 模块可以在不同的项目上重复使用。
1 对功模块能重新分层

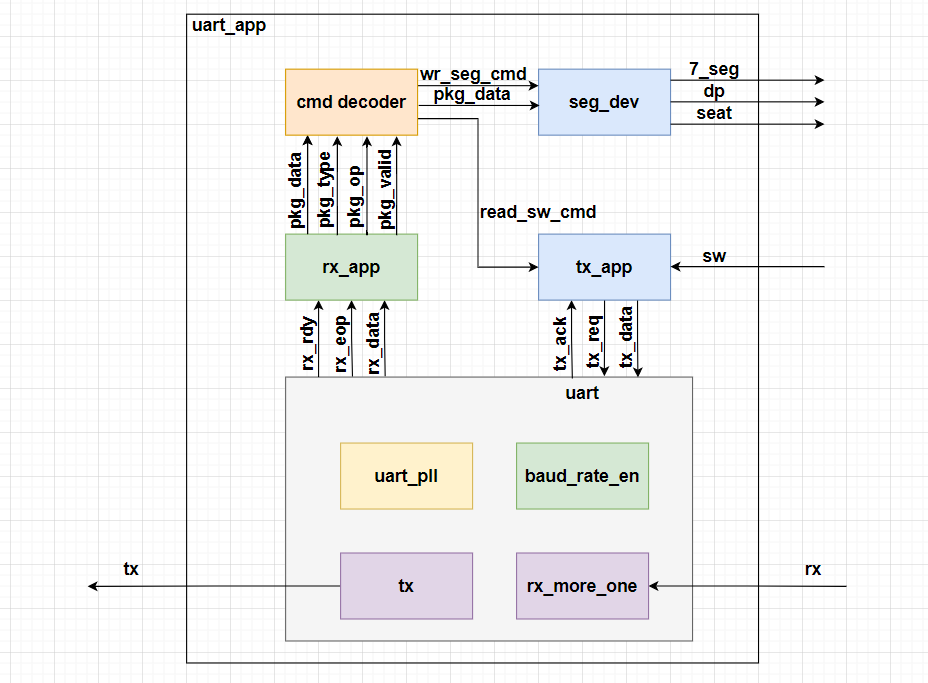

之前的文章中，uart项目的结构为：
图1

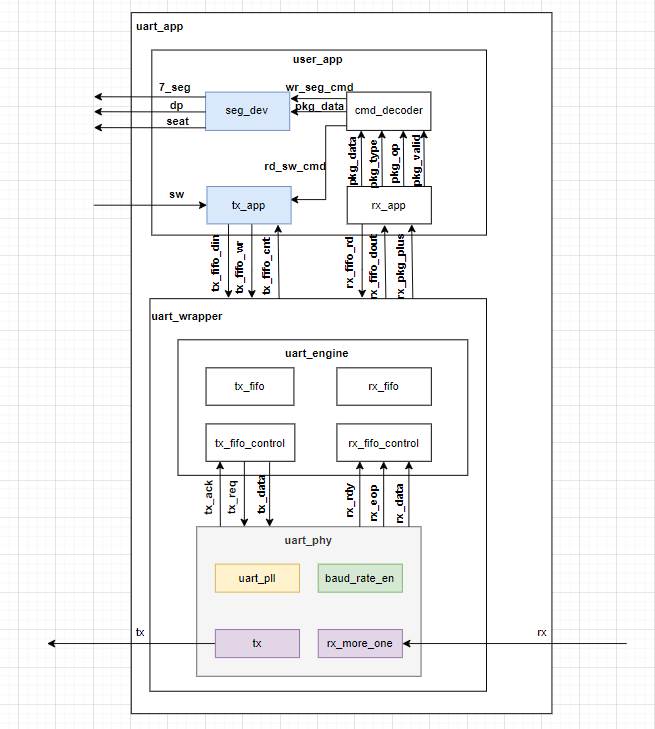

经过分层处理后，重新规划的模块结构为：
图2
从图2 中可以看出，整个工程由2个大模块构成：uart_app, uart_wrapper。这2 个模块直接是通过fifo 相关的数据信号来传递信息的。
- uart_app 模块主要负责对数据的解析，发送等，不再关心具体使用什么样的phy 来进行通讯。
- uart_wrapper 模块主要是接收rx来的数据， 或者是将数据发送到tx上，实现完整的UART phy 功能，而不再关心数据具体是什么含义，也不对数据做任何的解析。
通过这样的分层设计，可以看出， uart_app 模块可以给很多项目使用， 具体使用UART, SPI,I2C 等，都可以正常通讯。 uart_wrapper 模块也是可以给很多项目来重用的。因为这个模块值负责接收，发送数据，不对数据解析。 这样的分层结构，每个模块的功能清晰，重用性高，从而实现了phy层和数据链路层的分离。
2 uart_wrapper 结构
图3
uart_wrapper 封装了完整的uart 模块的接口。 通过数据总线方式 和外部设备通讯。 它是有uart_engine 和uart_phy 两个部分组成。 其中uart_phy部分，在之前的文章中做过详细的介绍。一端是uart_engine 部分负责接收、发送信号到uart_phy，另外一端是通过数据总线和外部设备沟通。uart_engine 主要负责uart 接收来的数据存储到rx fifo中，同时提供包接收指示。 同时，也负责从tx fifo 中得到数据， 按照uart_phy 所需要的时序，发送数据到uart_phy。
uart_wrapper 代码：
`timescale 1ns / 1ps
module uart_engine#
(
parameter DEEP = 256
)
(
input sys_clk,
// tx channel
output tx_req,
output [7:0] tx_data,
input tx_ack,
input [8:0] tx_fifo_din,
input tx_fifo_wr,
output [7:0] tx_fifo_cnt,
// rx channel
input [7:0] rx_data,
input rx_rdy,
input rx_eop,
output [8:0] rx_fifo_dout,
input rx_fifo_rd,
output rx_pkg_plus,
input rst
);
//===========================rx side
rx_fifo #
(
.DEEP ( DEEP )
)
rx_fifo_inst
(
.sys_clk ( sys_clk ),
.rx_data ( rx_data ),
.rx_rdy ( rx_rdy ),
.rx_eop ( rx_eop ),
.rx_fifo_dout ( rx_fifo_dout ),
.rx_fifo_rd ( rx_fifo_rd ),
.rx_pkg_plus ( rx_pkg_plus ),
.rst ( rst )
);
//===========================tx side
tx_fifo #
(
.DEEP ( DEEP )
)
tx_fifo_inst
(
.sys_clk ( sys_clk ),
.tx_ack ( tx_ack ),
.tx_req ( tx_req ),
.tx_data ( tx_data ),
.tx_fifo_din ( tx_fifo_din ),
.tx_fifo_wr ( tx_fifo_wr ),
.tx_fifo_cnt ( tx_fifo_cnt ),
.rst ( rst )
);
endmodule
uart_engine 模块包括tx_fifo.v 和rx_fifo.v 两个部分。其中
rx_fifo.v 代码如下：
`timescale 1ns / 1ps
module rx_fifo #
(
parameter DEEP = 256
)
(
input sys_clk,
// write channel
input [7:0] rx_data,
input rx_rdy,
input rx_eop,
// read channel
output [8:0] rx_fifo_dout,
input rx_fifo_rd,
output reg rx_pkg_plus = 0,
input rst
);
//==================== write fifo side
reg [2:0] rx_wr_st = 0;
reg rx_wrreq = 0;
reg [8:0] rx_fifo_din = 0;
wire rx_rdempty;
wire rx_wrfull ;
wire [$clog2(DEEP) - 1:0] wrusedw;
always @ (posedge sys_clk )
if(rst)
begin
rx_wrreq <= 1'b0;
rx_fifo_din <= 0;
rx_wr_st <= 0;
rx_pkg_plus <= 1'b0;
end
else case(rx_wr_st)
0:
begin
rx_pkg_plus <= 1'b0;
rx_wrreq <= 1'b0;
if(wrusedw ==0)
rx_wr_st <= 1;
end
1:
begin
rx_wrreq <= 1'b0;
rx_pkg_plus <= 1'b0;
if(rx_rdy)
begin
rx_wrreq <= 1'b1;
rx_fifo_din <= {1'b1, rx_data};
end
else if(rx_eop)
begin
rx_wrreq <= 1'b1;
rx_fifo_din <= 0;
rx_pkg_plus <= 1'b1;
rx_wr_st <= 0;
end
end
default:rx_wr_st <= 0;
endcase
//==================== rx side ipcore instantiate
fifo rx_fifo_inst
(
.wrclk ( sys_clk ),
.wrreq ( rx_wrreq ),
.data ( rx_fifo_din ),
.wrfull ( rx_wrfull ),
.wrusedw ( wrusedw ),
.rdclk ( sys_clk ),
.rdreq ( rx_fifo_rd ),
.q ( rx_fifo_dout ),
.rdempty ( rx_rdempty )
);
endmodule
其中fifo IP的定义 适用于 tx_fifo.v 和rx_fifo.v 这个fifo 定义为 读写时钟分离（异步时钟），深度为256，读写数据宽度为9bit ， 增加了写counter 属性。
图4
状态机部分比较简单，主要是
负责接收uart模块传递上来的数据有效使能rx_rdy、8bit数据rx_data、包结束信号rx_eop。将数据以一定格式写入rx端的FIFO 中，等待应用层给读使能。程序实现流程如下：
初始化：reset作为复位信号对变量进行初始化操作
状态0：FIFO深度0-255，包长范围0-255，为确保每次能存入一个完整数据包，需要保证剩余空间256。判断wrusedw 为0跳转到状态1
状态1：等待rx_rdy 即数据有效使能信号，来一个信号收8bit数据，给一个1作为控制字信息合并为9bit数据 {1’b1, rx_data}，同时给写使能，将数据写入FIFO。如果一直没有rx_rdy信号并且来了包结束信号rx_eop，写9’b0作为包隔断，同时给上层应用一个rx_pkg_plus指示FIFO 里面存入了一个完整的数据包。然后跳转到状态0。（由于rx_eop与rx_rdy至少隔了12个波特率使能信号的时间，所以当回到状态0再去判断wrusedw 时，已经可以准确拿到wrusedw 的值了）
rx_fifo 流程图
tx_fifo.v 代码：
`timescale 1 ns / 1ps
module tx_fifo #
(
parameter DEEP = 256
)
(
input sys_clk,
// read channel
input tx_ack,
output reg tx_req,
output reg [ 7: 0 ] tx_data = 0,
// write channel
input [ 8: 0 ] tx_fifo_din,
input tx_fifo_wr,
output [ $clog2( DEEP ) - 1:0 ] tx_fifo_cnt,
input rst
);
//==================== read fifo side
wire tx_rdempty;
reg [ 2: 0 ] tx_rd_st = 0;
reg tx_fifo_rd = 1'b0;
wire [ 8: 0 ] tx_fifo_dout;
always@( posedge sys_clk )
if ( rst )
begin
tx_rd_st <= 0;
tx_fifo_rd <= 1'b0;
tx_req <= 1'b0;
tx_data <= 0;
end
else
case ( tx_rd_st )
0:
begin
tx_req <= 1'b0;
tx_fifo_rd <= 1'b0;
if ( !tx_rdempty )
begin
tx_fifo_rd <= 1'b1;
tx_rd_st <= 1;
end
end
1:
begin
tx_fifo_rd <= 1'b0;
tx_rd_st <= 2;
end
2:
begin
if(tx_fifo_dout[8])
begin
tx_req <= 1'b1;
tx_data <= tx_fifo_dout [ 7: 0 ];
if ( tx_ack )
begin
tx_req <= 1'b0;
tx_rd_st <= 3;
end
end
else tx_rd_st <= 0;
end
3:
begin
if ( !tx_ack )
tx_rd_st <= 0;
end
default:
tx_rd_st <= 0;
endcase
//==================== tx side ipcore instantiate
fifo tx_fifo_inst
(
.wrclk ( sys_clk ),
.wrreq ( tx_fifo_wr ),
.data ( tx_fifo_din ),
.wrfull ( ),
.wrusedw ( tx_fifo_cnt ),
.rdclk ( sys_clk ),
.rdreq ( tx_fifo_rd ),
.q ( tx_fifo_dout ),
.rdempty ( tx_rdempty )
);
endmodule
fifo IP 核部分和rx fifo中的定义相同（9bit 数据， 异步时钟， 增加了写counter）。
状态机部分：
当底层uart有空可以发数据时，读出应用层写入FIFO 的数据，并给出数据有效使能信号。具体实现流程如下：
初始化：reset作为复位信号对状态机进行初始化操作
状态0：FIFO有数就到状态1，同时给出读使能
状态1：复位读使能跳转到状态2
状态2：如果tx_fifo_dout[8] == 1，截取低8位发送给uart模块同时给出数据有效使能信号，uart模块反馈收到数据后将使能信号拉低，跳转到状态3，否则跳转到状态0
状态3：等待uart将ack信号拉低，然后跳回状态0（由于ack是一个长电平信号，不等待ack拉低直接到0状态会导致重复给uart发送数据）

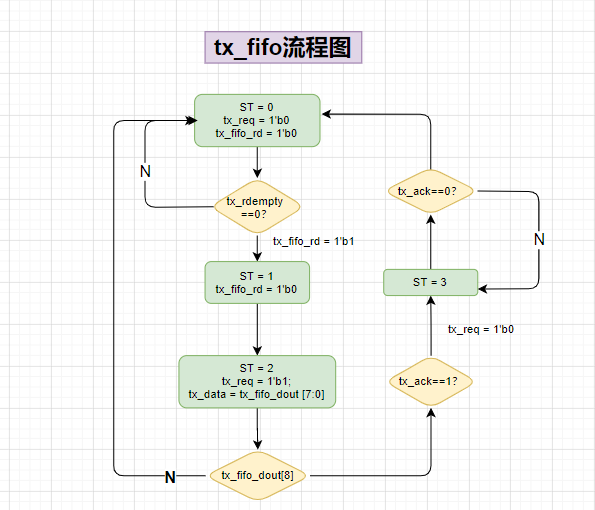

tx_fifo 流程图
3 user_app 结构
user_app模块包含:tx_app，rx_app， seg_dev，cmd_decoder 等， 其中seg_dev, cmd_decoder 在之前的文章中有所介绍。这里主要介绍一下tx_app.v 和rx_app.v模块。
- rx_app模块：当底层的FIFO有完整数据包时，读取数据包内容，主要由状态机完成；按照双方约定的协议格式对读出的数据进行解析，最后将正确的读写命令、数据等信号传递给上层应用模块，主要由从状态机完成。具体流程如下：
rx_app.v 代码：
`timescale 1ns / 1ps
module rx_app
(
input sys_clk,
input rx_pkg_plus,
input [8:0] rx_fifo_dout,
output reg rx_fifo_rd = 0,
output reg [7:0] pkg_type = 0,
output reg pkg_op = 0, // write 0 or read 1
output reg [23:0] pkg_data = 0,
output reg pkg_valid = 0,
input rst
);
/*
packet format : leng + wr/rd + dev_type + pkg_content....
leng : total length of the packet (1 byte)
wr/rd : fpga write or read operation. 0 => wirte op; 1 => read op; (1 byte)
dev_type: device index : 01 => segment; 02 => switch; 03 => keypad;
pkg_cntent: data was send by pc (ready to write to a device) (n bytes).
*/
//==================== fifo里面完整包计数
reg rx_pkg_minus = 0;
reg [7:0] packets_count = 0;
always @ (posedge sys_clk )
if(rst)
packets_count <= 0;
else
begin
packets_count <= packets_count + rx_pkg_plus - rx_pkg_minus;
end
//==================== 读FIFO
reg [3:0] rd_st = 0;
reg [7:0] rx_len = 0;
reg [7:0] rx_cnt = 0;
reg rx_error = 0; // 指令发送错误
always @ (posedge sys_clk )
if(rst)
begin
rx_pkg_minus <= 0;
rx_cnt <= 0;
pkg_valid <= 0;
rx_fifo_rd <= 1'b0;
pkg_type <= 8'hff;
rx_len <= 0;
pkg_op <= 0;
pkg_data <= 0;
rx_error <= 0;
rd_st <= 0;
end
else case (rd_st)
0:
begin
rx_pkg_minus <= 0;
rx_cnt <= 0;
pkg_valid <= 0;
rx_fifo_rd <= 1'b0;
pkg_type <= 8'hff;
pkg_op <= 0;
rx_len <= 0;
pkg_data <= 0;
rx_error <= 0;
rd_st <= 0;
if(packets_count != 0)
begin
rx_fifo_rd <= 1'b1;
rd_st <= 1;
end
end
1:
begin
rx_fifo_rd <= 1'b0;
rd_st <= 2;
end
2:
begin
pkg_data <= 0;
if(rx_fifo_dout[8])
begin
rx_len <= rx_fifo_dout[7:0];
rx_cnt <= 1;
if(rx_fifo_dout[7:0] < 3) // packet lenth <= 2;
begin
rx_pkg_minus <= 1'b1;
rx_fifo_rd <= 1'b1; //由于FIFO空间设置的时候256，判定必须FIFO为空才会进行下一次读写，所以必须清空
rd_st <= 11;
end
else
begin
rd_st <= 3;
rx_fifo_rd <= 1'b1;
end
end
else
begin
rx_pkg_minus <= 1'b1;
rd_st <= 14;
end
end
3:
begin
rd_st <= 4;
rx_fifo_rd <= 1'b0;
end
4:
begin
if(rx_fifo_dout[8])
begin
rx_cnt <= 2;
rx_fifo_rd <= 1'b1;
pkg_op <= rx_fifo_dout[0]; // get command, 00 => write; 01 => read
rd_st <= 5;
end
else
begin
rx_pkg_minus <= 1'b1;
rd_st <= 14;
end
end
5:
begin
rx_fifo_rd <= 1'b0;
rd_st <= 6;
end
6:
begin
if(rx_fifo_dout[8])
begin
rx_cnt <= 3;
pkg_type <= rx_fifo_dout[7:0]; // get type, 01 => seg; 02 => sw
rx_fifo_rd <= 1'b1;
rd_st <= 7;
end
else
begin
rx_pkg_minus <= 1'b1;
rd_st <= 14;
end
end
7:
begin
rx_fifo_rd <= 1'b0;
rd_st <= 8;
end
8:
begin
if(rx_fifo_dout[8])
begin
if(rx_len == rx_cnt) //说明实际写入FIFO 数据比lenth 长，命令截断，同时需要将FIFO清空
begin
pkg_valid <= 1;
rx_pkg_minus <= 1'b1;
rx_fifo_rd <= 1'b1;
rd_st <= 11;
end
else
begin
pkg_data <= {pkg_data[15:0], rx_fifo_dout[7:0]};
rx_cnt <= rx_cnt + 1;
rx_fifo_rd <= 1'b1;
rd_st <= 7;
end
end
else
begin
if(rx_len == rx_cnt) //说明实际写入FIFO 数据与lenth相同，命令正确
begin
pkg_valid <= 1;
rx_pkg_minus <= 1'b1;
rd_st <= 15;
end
else //说明实际写入FIFO 数据比lenth短
begin
rd_st <= 14;
rx_pkg_minus <= 1'b1;
end
end
end
11:
begin
pkg_valid <= 0;
rx_pkg_minus <= 1'b0;
rx_fifo_rd <= 1'b0;
rd_st <= 12;
end
12:
begin
if(rx_fifo_dout[8])
begin
rx_fifo_rd <= 1'b1;
rd_st <= 11;
end
else
rd_st <= 14;
end
14:
begin
rx_error <= 1'b1;
rx_pkg_minus <= 1'b0;
rd_st <= 0;
end
15:
begin
pkg_valid <= 0;
rx_pkg_minus <= 1'b0;
rx_error <= 1'b0;
rd_st <= 0; //==========等待一个时钟周期，确保packets_count 拿到准确的数据。
end
default: rd_st <= 0;
endcase
endmodule
端口信号解释：
sys_clk：时钟域模块传递进来的系统复位信号
rx_pkg_plus：rx_fifo传递的单脉冲信号，表示rx_fifo已经写入一个完整数据包
rx_fifo_dout：从rx_fifo读出的数据
rx_fifo_rd ：读rx_fifo 使能，当rx_fifo写入一个完整包开始读
pkg_type：从设备地址，表示计算机准备对那个设备进行操作
pkg_op：读/写 控制字
pkg_data：计算机写入到fpga的数据
pkg_valid：传递给应用层的数据和命令有效信号
rst：时钟域模块传递进来的系统复位信号

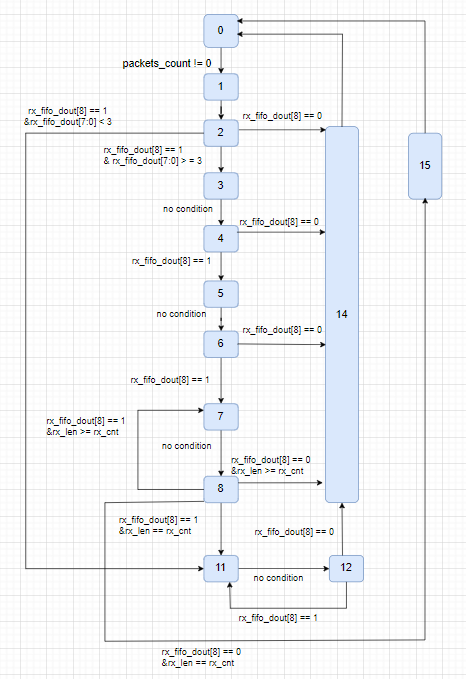

状态机详解：
初始化：rst信号对整个状态机进行复位
- 状态0：如果有完整数据包写入fifo完成，发读使能，跳转到状态1
- 状态1：等待一个时钟周期，跳转到状态2
- 状态2：判断读出数据最高控制bit是否为高，为高表示数据有效，为高且读出的length小于3，则不满足数据包协议，跳转到状态11，将fifo读空；如果控制bit为高且length 大于等于3，给读使能，跳转到状态3；如果最高控制bit为低，表示fifo读空，表示数据包有问题，跳转到错误指示状态14
- 状态3：等待一个时钟周期，跳转到状态4
- 状态4：判断读出的数据最高位是否为高，为高表示数据有效，根据数据包协议将[7:0]数据存入pkg_op，跳转到状态5；为低，表示数据包错误，跳转到状态14
- 状态5：等待一个时钟周期，跳转到状态6
- 状态6：判断读出的数据最高位是否为高为高，根据数据包协议将[7:0]数据存入pkg_type，跳转到状态7；为低，表示数据包错误，跳转到状态14
- 状态7：等待一个时钟周期，跳转到状态8
- 状态8：判断读出最高控制bit是否为高，为高且此时rx_len == rx_cnt，表示实际写入FIFO 数据比lenth 长，命令错误，同时需要将FIFO清空，跳转到状态11；控制bit为高且rx_len >= rx_cnt,表示数据未读完，返回状态7等待一个时钟。如果控制bit为低，且rx_len == rx_cnt 表示数据包正确，读完，跳转到状态15；如果控制bit为低但是rx_len >= rx_cnt,说明实际写入FIFO 数据比lenth短,跳转到状态14
- 状态11-状态12：将剩余fifo中的数据读完，为下次写入fifo准备空间
- 状态14：数据包错误指示状态
- 状态15：各种数据清0，等待一个时钟，确保packets_count 拿到准确的数据。
tx_app 模块
当有读命令时，将读设备（SW）反馈的并行数据按照一定格式写入tx_fifo。
端口信号解释：
sys_clk：时钟域模块传递进的系统时钟
tx_fifo_cnt：tx_fifo 中写入了多少字节计数，以此判断fifo剩余空间是否足够
tx_fifo_wr：写tx_fifo 的写使能
tx_fifo_din：写tx_fifo的写数据
rd_sw_cmd：计算机发送给fpga的读设备命令
SW：读设备发送的读数据
rst：时钟域模块传递进来的系统复位信号

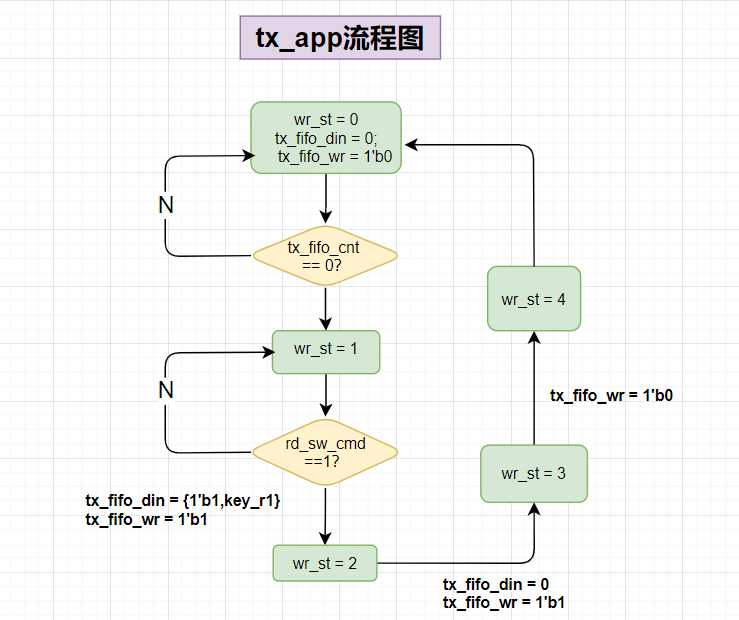

状态机详解：
在确保FIFO 有足够空间后，如果接收到读命令，就将读设备数据同步到系统时钟，并且将数据按照一定格式存入FIFO，等待底层模块读取。具体流程如下：
步骤1：将读设备输入信号打两拍同步到系统时钟
步骤2：利用状态机实现数据的存储
- 初始化：reset作为复位信号对状态机进行初始化操作
- 状态0：判断FIFO可用空间是否足够，足够就跳转到状态1
- 状态1：收到读命令，给出写FIFO使能，同时给出9bit写数据{1’b1,key_r1}最高位1作为控制字，表示后面的8bit设备数据有效。跳转到状态2
- 状态2：由于本次工程的目的是接收一次命令读一次，给出9bit写数据{1’b0, 8’00}，然后跳转到状态3
- 状态3：由于本次工程的目的是接收一次命令读一次，所以需要等待写命令拉低，然后跳转到状态4
- 状态4：由于tx_fifo_cnt 生效需要等待2个时钟，保险期间，状态4作为等待状态。跳转到状态0
tx_app.v 代码：
`timescale 1ns / 1ps
module tx_app #
(
parameter DEEP = 256
)
(
input sys_clk,
input [$clog2(DEEP) - 1:0] tx_fifo_cnt,
output reg tx_fifo_wr,
output reg [8:0] tx_fifo_din,
input rd_sw_cmd,
input [7:0] SW,
input rst
);
//============================输入信号同步处理
reg [7:0] key_r0 = 0;
reg [7:0] key_r1 = 0;
always @ (posedge sys_clk or posedge rst)
if(rst)
begin
key_r0 <= 0;
key_r1 <= 0;
end
else
begin
key_r0 <= SW;
key_r1 <= key_r0;
end
//============================输入信号写入FIFO
reg [3:0] wr_st = 0;
always @ (posedge sys_clk or posedge rst)
if(rst)
begin
tx_fifo_din <= 0;
tx_fifo_wr <= 1'b0;
wr_st <= 0;
end
else case(wr_st)
0:
begin
tx_fifo_din <= 0;
tx_fifo_wr <= 1'b0;
if(tx_fifo_cnt == 0)
wr_st <= 1;
end
1:
begin
if(rd_sw_cmd)
begin
tx_fifo_din <= {1'b1,key_r1};
tx_fifo_wr <= 1'b1;
wr_st <= 2;
end
end
2:
begin
tx_fifo_din <= 0;
tx_fifo_wr <= 1'b1;
wr_st <= 3;
end
3:
begin
tx_fifo_wr <= 1'b0;
wr_st <= 4;
end
4:
begin
wr_st <= 0; //tx_fifo_cnt 生效要晚2个时钟，保险起见，多停留1个时钟
end
default:wr_st <= 0;
endcase
endmodule

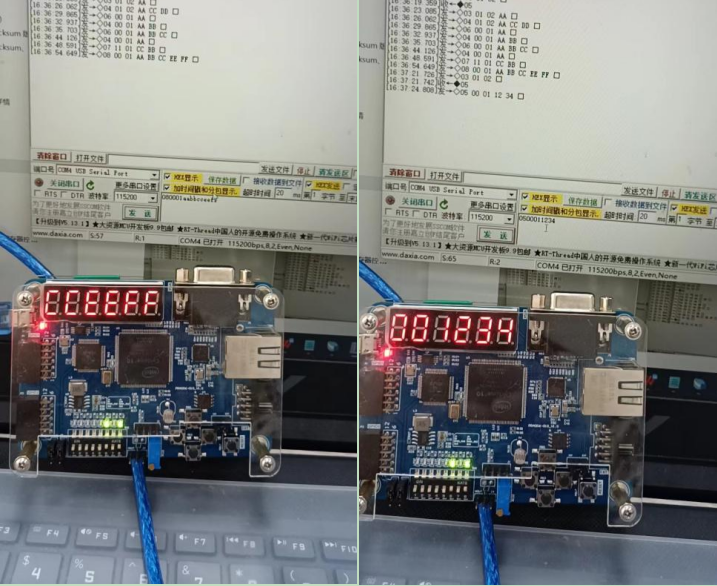

下载调试：
1)08 00 01 aa bb cc ee ff
2)05 00 01 12 34
Quartus 程序代码：
[content_control]
[/content_control]
