当完成所有uart功能后， 有时，需要将uart模块连接到这个系统中去。 这时，就需要使用寄存器接口来配置uart的不同工作模式。 比如波特率，奇偶校验， 停止位等等信息。这些信息可能在不同的应用场景中动态更改。在这种情况下， 就不能在使用parameter 参数，需要使用模块端口进行动态配置。在cpu设计中，往往使用总线与各个外设进行连接，比如axi 总线，RISCV 的RIB总线，以及自主设计的其他总线等等。不论使用何种总线，在总线中都有data， address，read，write，等信号。本文将已自主设计总线方式，对uart 模块进行设计。
1 系统设计框架
图1
如图1 所示：
1）将PLL 模块从uart module 中移出，放到顶层模块中
2）将parameter更改为模块端口
3）增加uart 寄存器模块，用来连接系统总线和寄存器接口(uart_reg_if.v)
4）增加测试cpu模块，用来验证寄存器相关的读写操作(cpu_test_if.v)
图2
图2中显示各个模块之间详细连接图。
2 uart 模块
uart 模块在之前的文章中都有介绍，在本文中只对接口做了更改。 将parameter 转变为端口输入信号。
3 uart_reg_if 模块
uart_reg_if 模块将接收cpu总线发过来的命令，同时解析cpu命令，确定寄存器地址，读写操作，以及读写的数据。目前在这个模块中设计了2个寄存器，用户可以根据需求，继续增加寄存器。
| 地址 | 寄存器名称 | 注释 |
| 32’he000_0000 | UART_CTRL_REG | uart 模块配置寄存器 |
| 32’he000_0004 | UART_BAUD_REG | uart模块波特率设计寄存器 |
- UART_CTRL_REG
| x | check_sum | x | parity_type | parity | stop_bit |
| bit31-bit5 | bit4 | bit3 | bit2 | bit1 | bit0 |
| no used | 0 => no check sum
1 => enable check sum |
no used | 0 = > even parity
1=> odd parity |
0 => no parity
1 => has parity |
0 => 1 stop bit
1 => 2 stop bit |
- UART_BAUD_REG
| baud tick count | |||||
| bit 31 – 0 | |||||
| default: 625
baud tick count = 72_000_000/baud_rate: for example: 625 = 72_000_000/ 115200 3750 = 72_000_000/ 19200 7500 = 72_000_000/9600 ……. |
uart_reg_if.v 代码：
`timescale 1ns / 1ps
module uart_reg_if #
(
parameter UART_CTRL_REG = 32'he000_0000,
parameter UART_BAUD_REG = 32'he000_0004
)
(
input sys_clk,
input [31:0] cpu_addr, // cpu address, used for selecting register address
input [3:0] cpu_wr, // cpu write, each bit control one byte. for example: cpu_wr = 4'b1100, cpu_din[31:16] will be used to write a register[31:16], cpu_din[15:0] is masked
input cpu_rd, // cpu read, cpu_dout is send to cpu
input [31:0] cpu_din, // data from cpu
output [31:0] cpu_dout, // data will be send to cpu
output [31:0] ctrl_reg, // 【0】 : 0 => 1 stop bit ； 1=> 2 stop bit\ 【1】 : 0 => no parity ； 1=> parity\【2】 : 0 => even ； 1=> odd ;
output [31:0] baud_reg, // 波特率使能计数器
input rst
);
/*
ctrl_reg:
==================================================================
| check_sum | x | parity type | parity | stop_bit |
==================================================================
| bit4 | bit3 | bit 2 | bit 1 | bit0 |
==================================================================
baud_reg:
==================================================================
| baud tick count |
==================================================================
| bit31 - bit0 |
==================================================================
| baud tick count = 72_000_000 / baud rate |
==================================================================
*/
//================================配置uart参数
localparam PARITY = "NONE"; //"ODD"--odd parity, "EVEN"--even parity, others--no parity
localparam STOP_BIT = 1;
localparam BAUD_RATE = 115200;
localparam FREQUENCY = 72_000_000;
localparam TX_DIV_COE = FREQUENCY / BAUD_RATE;
// write register
reg [31:0] baud_reg_r = TX_DIV_COE;
always @ (posedge sys_clk or posedge rst)
if(rst) baud_reg_r <= TX_DIV_COE;
else if(cpu_addr == UART_BAUD_REG)
begin
if(cpu_wr[0]) baud_reg_r[07:00] <= cpu_din[07:00];
if(cpu_wr[1]) baud_reg_r[15:08] <= cpu_din[15:08];
if(cpu_wr[2]) baud_reg_r[23:16] <= cpu_din[23:16];
if(cpu_wr[3]) baud_reg_r[31:24] <= cpu_din[31:24];
end
assign baud_reg = baud_reg_r;
reg [31:0] ctrl_reg_r = 0;
always @ (posedge sys_clk or posedge rst)
if(rst) ctrl_reg_r <= 0;
else if(cpu_addr == UART_CTRL_REG)
begin
if(cpu_wr[0]) ctrl_reg_r[07:00] <= cpu_din[07:00];
if(cpu_wr[1]) ctrl_reg_r[15:08] <= cpu_din[15:08];
if(cpu_wr[2]) ctrl_reg_r[23:16] <= cpu_din[23:16];
if(cpu_wr[3]) ctrl_reg_r[31:24] <= cpu_din[31:24];
end
assign ctrl_reg = ctrl_reg_r;
// read register
reg [31:0] cpu_dout_r = 0;
always @ (posedge sys_clk or posedge rst)
if(rst) cpu_dout_r <= 0;
else if(cpu_rd)
begin
case(cpu_addr)
UART_BAUD_REG: cpu_dout_r <= baud_reg_r;
UART_CTRL_REG: cpu_dout_r <= ctrl_reg_r;
default: cpu_dout_r <= 0;
endcase
end
assign cpu_dout = cpu_dout_r;
endmodule
端口介绍：
input sys_clk, // 系统时钟
input [31:0] cpu_addr, // cpu 地址总线
input [3:0] cpu_wr, // 4bit cpu 写信号， 适用于32bit 数据总线，每一个bit对应一个数据byte
input cpu_rd, // cpu 读信号
input [31:0] cpu_din, // cpu 写数据到外设
output [31:0] cpu_dout, // cpu 从外设中读取数据
output [31:0] ctrl_reg, // uart 控制寄存器
output [31:0] baud_reg, // 波特率计数器
cpu 写 外设寄存器：
always @ (posedge sys_clk or posedge rst)
if(rst) baud_reg_r <= TX_DIV_COE;
else if(cpu_addr == UART_BAUD_REG)
begin
if(cpu_wr[0]) baud_reg_r[07:00] <= cpu_din[07:00];
if(cpu_wr[1]) baud_reg_r[15:08] <= cpu_din[15:08];
if(cpu_wr[2]) baud_reg_r[23:16] <= cpu_din[23:16];
if(cpu_wr[3]) baud_reg_r[31:24] <= cpu_din[31:24];
end
1）选中寄存器地址，
2）根据不同的写信号 cpu_wr[3:0] ，决定那些数据写入到外设的寄存器中。
cpu 读外设寄存器：
// read register
reg [31:0] cpu_dout_r = 0;
always @ (posedge sys_clk or posedge rst)
if(rst) cpu_dout_r <= 0;
else if(cpu_rd)
begin
case(cpu_addr)
UART_BAUD_REG: cpu_dout_r <= baud_reg_r;
UART_CTRL_REG: cpu_dout_r <= ctrl_reg_r;
default: cpu_dout_r <= 0;
endcase
end
assign cpu_dout = cpu_dout_r;
根据cpu总线地址，将外设寄存器的内容返回给cpu。
4 cpu_test_if 模块
模拟cpu 总线，发送地址，读写命令，发送写外设数据，或者读取外设数据。本模块模拟cpu 设置uart_ctrl， uart_baud 寄存器。同时可以读取这2个寄存器。

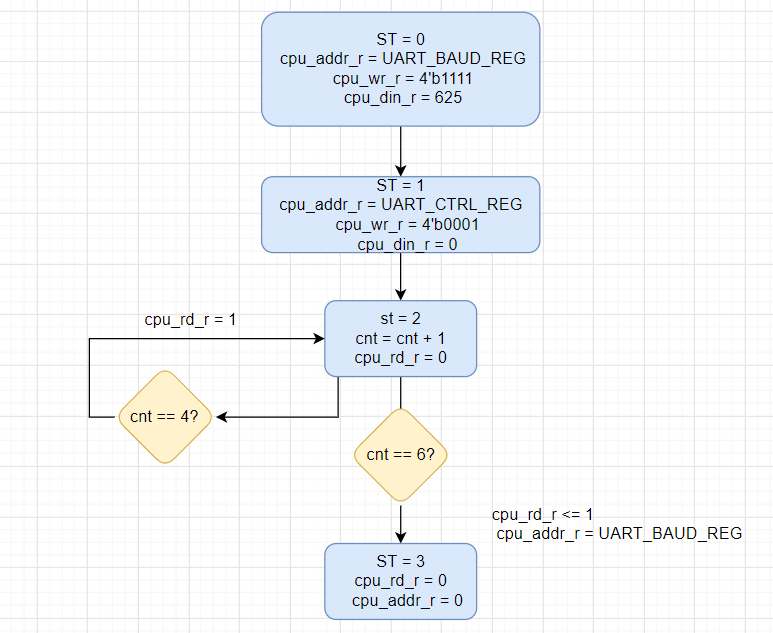

流程图：
图3
状态机详解：
初始化：rst对模块进行初始化操作
状态0：给出写寄存器地址，写使能，写数据，跳转到状态1
状态1：给出第二个需要写的寄存器地址，写使能，写数据，跳转到状态2
状态2：写使能，写数据清0，开始计数，当计数到4的时候给读使能；计数到6的时候给读使能及读寄存器地址，跳转到状态3
状态3：对各种变量清0，保持状态3
cpu_test_if.v 代码：
`timescale 1ns / 1ps
module cpu_test_if #
(
parameter UART_CTRL_REG = 32'he000_0000,
parameter UART_BAUD_REG = 32'he000_0004
)
(
input sys_clk,
output [31:0] cpu_addr, // cpu address, used for selecting register address
output [3:0] cpu_wr, // cpu write, each bit control one byte. for example: cpu_wr = 4'b1100, cpu_din[31:16] will be used to write a register[31:16], cpu_din[15:0] is masked
output cpu_rd, // cpu read, cpu_dout is send to cpu
output [31:0] cpu_din, // data from cpu
input [31:0] cpu_dout, // data will be send to cpu
input rst
);
reg [3:0] cnt;
reg [31:0] cpu_addr_r;
reg [3:0] cpu_wr_r;
reg cpu_rd_r;
reg [31:0] cpu_din_r;
reg [3:0] wr_st;
always@(posedge sys_clk or posedge rst)
if(rst)
begin
cpu_addr_r <= 0;
cpu_wr_r <= 0;
cpu_din_r <= 0;
cnt <= 0;
cpu_rd_r <= 0;
wr_st <= 0;
end
else case(wr_st)
0:
begin
cnt <= 0;
cpu_addr_r <= UART_BAUD_REG;
cpu_wr_r <= 4'b1111;
cpu_din_r <= 625;
wr_st <= 1;
end
1:
begin
cpu_addr_r <= UART_CTRL_REG;
cpu_wr_r <= 4'b0001;
cpu_din_r <= 32'h0000_0000;
wr_st <= 2;
end
2:
begin
cpu_rd_r <= 0;
cpu_din_r <= 0;
cpu_wr_r <= 0;
cnt <= cnt + 1;
if(cnt == 4)
begin
cpu_rd_r <= 1;
end
if(cnt == 6)
begin
cpu_rd_r <= 1;
cpu_addr_r <= UART_BAUD_REG;
wr_st <= 3;
end
end
3:
begin
wr_st <= 3;
cpu_rd_r <= 0;
cpu_addr_r <= 0;
end
default:;
endcase
assign cpu_addr = cpu_addr_r;
assign cpu_wr = cpu_wr_r;
assign cpu_rd = cpu_rd_r;
assign cpu_din = cpu_din_r;
endmodule
5 仿真及下载调试
图4

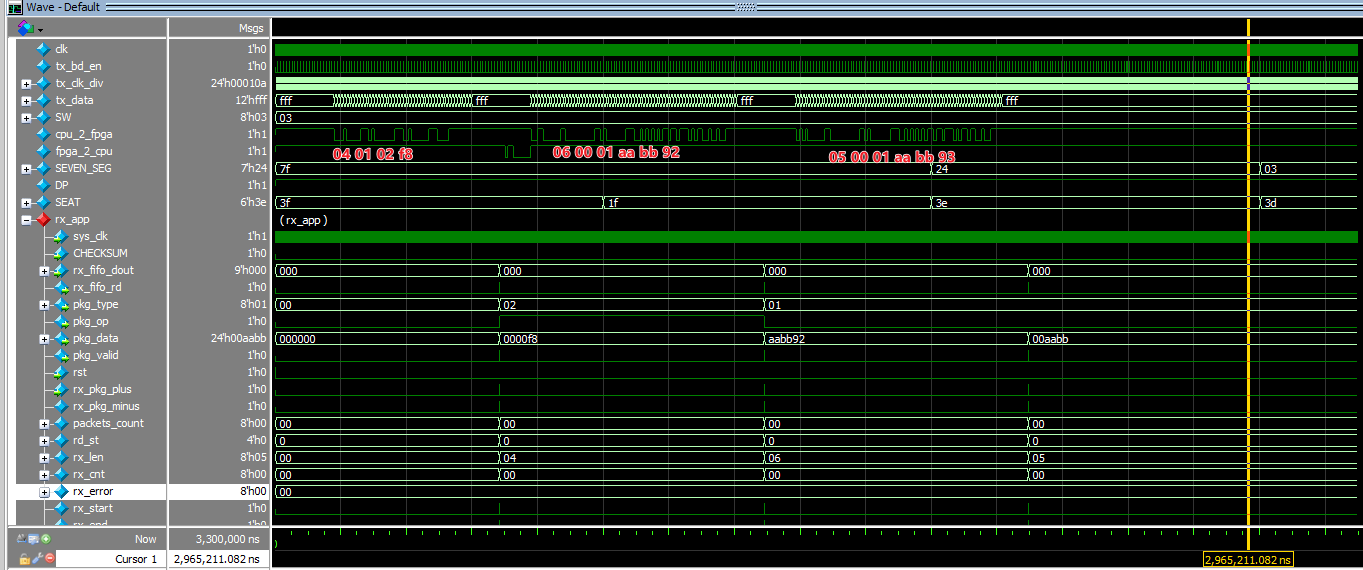

测试波形，模拟cpu端发送, 波特率115200， 8bit， no parity, 1 stop bit。 test1： 04 01 02 f8（截断测试） test2: 06 00 01 aa bb 92 test3： 05 00 01 aa bb 93 (截断测试）
图5

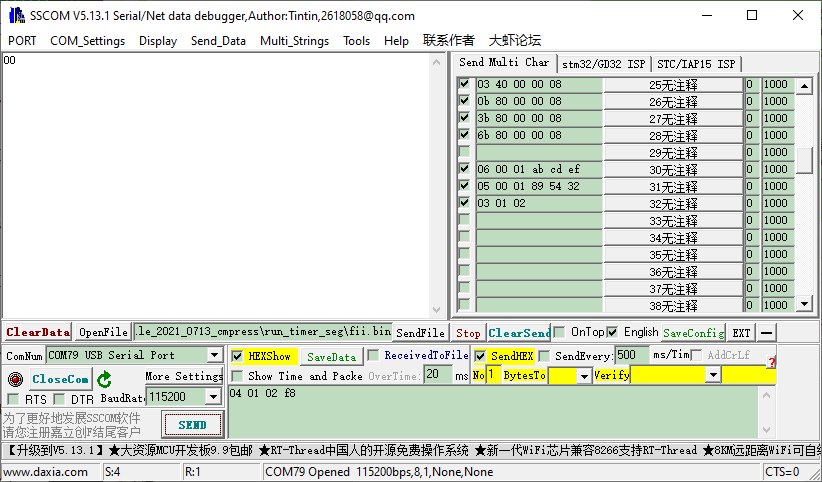

下板测试 04 01 02 f8 （截断测试） 整个数据包完整，读取波段开关只需要3 个字节。 即： 03 01 02 即可。 使用4 个字节，FPGA 可以截断有效字节。
图6

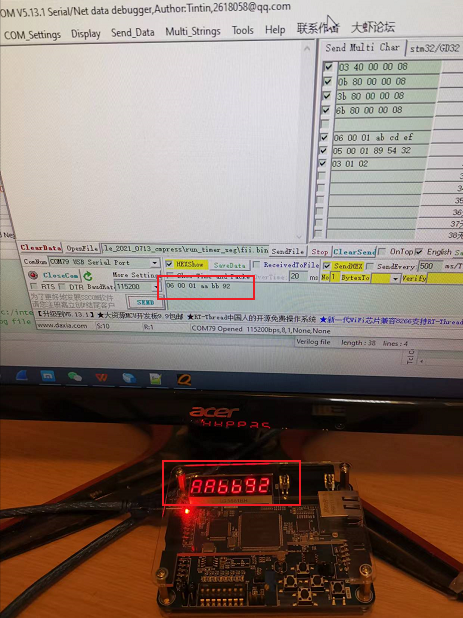

测试06 00 01 aa bb 92 ，完整数据包， 在pra006 上显示正确。
