在zynq的使用中，我们会经常使用一些自建的IP，本文章向大家介绍如何自建一个axi-lite的基于寄存器模式下的gpio模块
硬件： fii_7030
vivado: 2018.3
在zynq 系统设计中，我们会创建一些自定义的IP ，以实现用户的某些功能。其中，比较常见的是创建axi-lite 寄存器IP（当然也有其他一些自建的IP）。 寄存器模块可以实现很多功能，可以为用户的IP提供cpu的寄存器接口， 也可以用来控制gpio等。

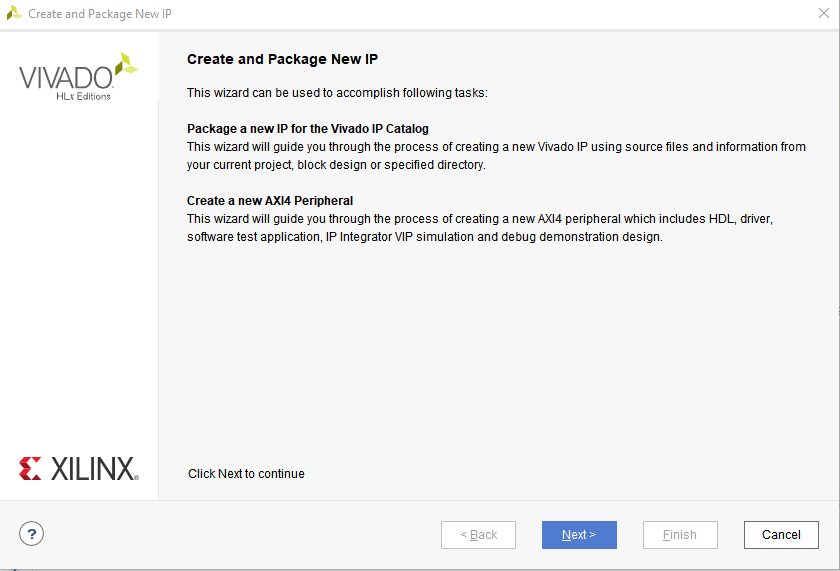

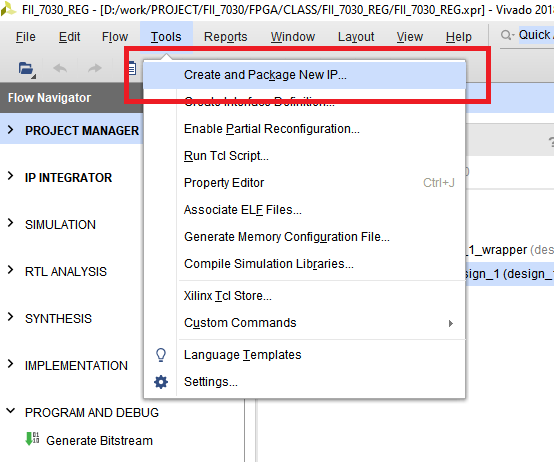

打开vivado 工程，选择create and Package New IP…
选择next

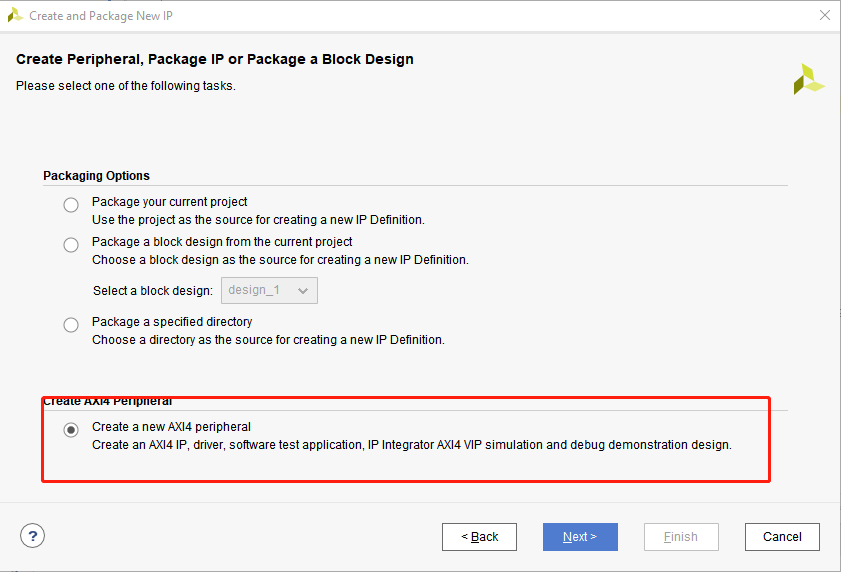

选择Create a new axi4 peripheral

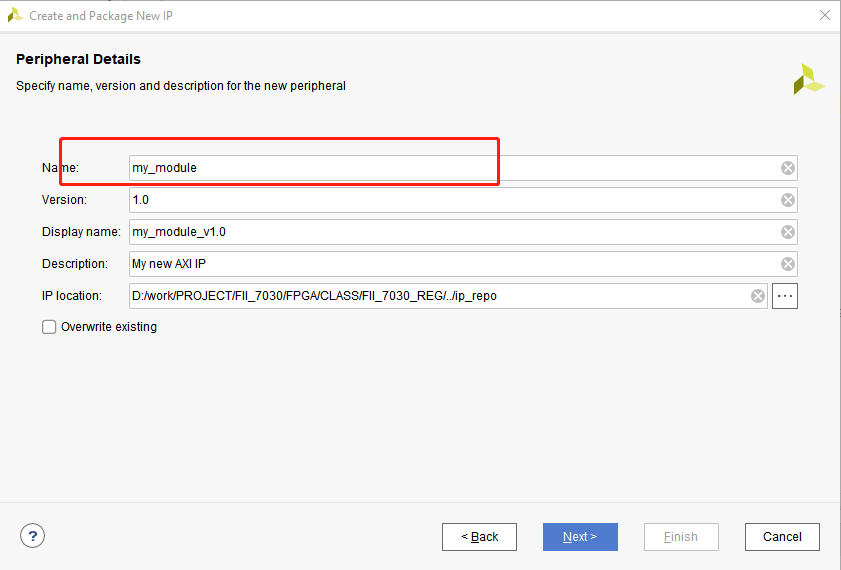

添加用户自建IP的名称：

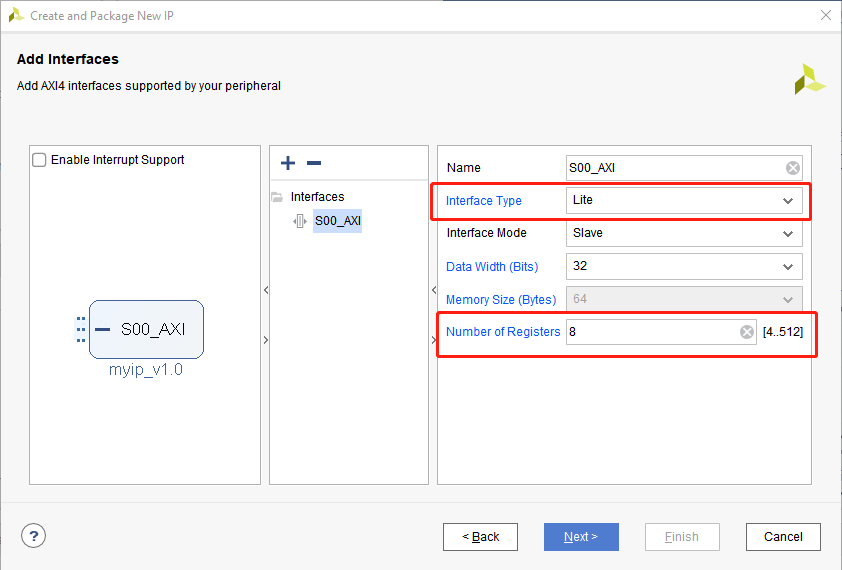

选择lite，这里我们选择8个寄存器，用户可以根据实际需求更改寄存器个数，每个寄存器都是32bit的，（data width = 32）.

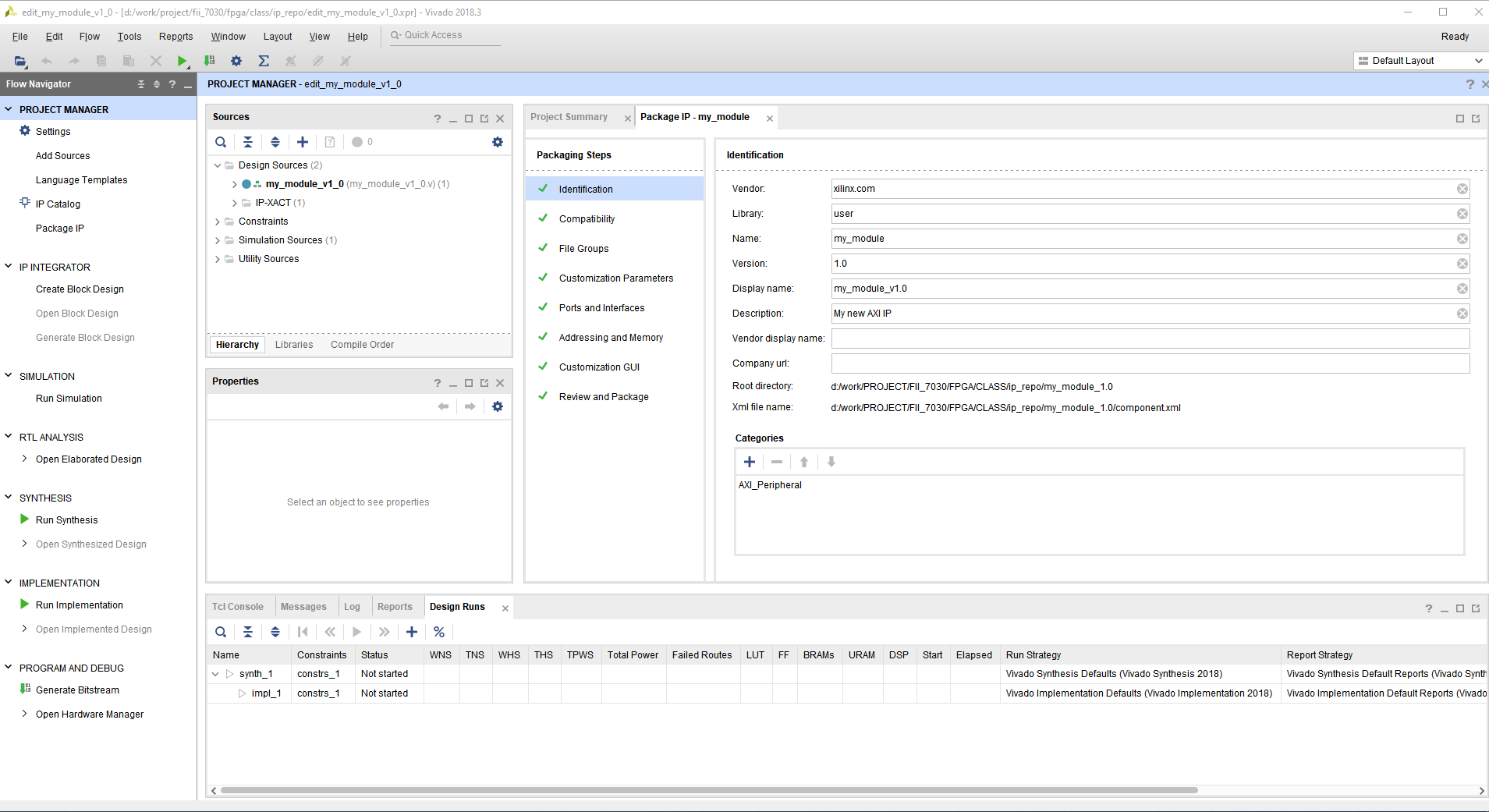

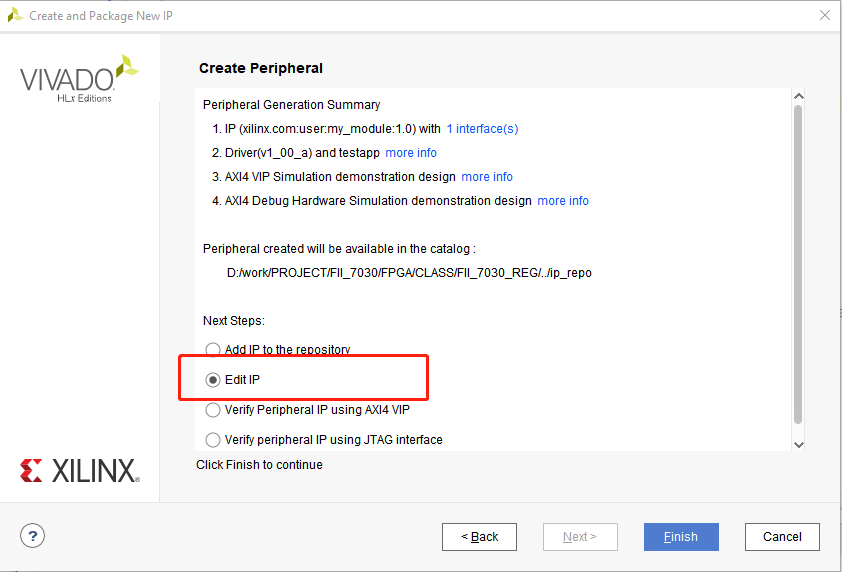

选择 edit IP，编辑系统自动生成的带有axi-lite接口的寄存器模块。
双击my_module_v1.0 文件

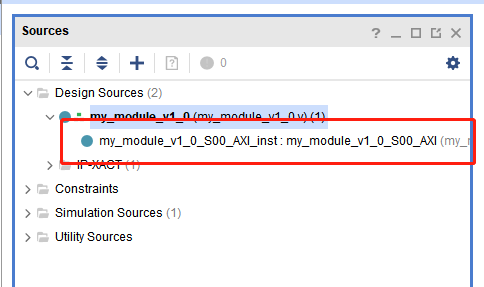

我们会发现打开的文件没有实质内容， 只是负责将信号进一步的传递，所以我们继续打开my_module_v1.0_s00_axi文件：
打开文件后，我们会发现文件很长，内容也比较多， 如果大家学习过axi总线协议，可以对照协议对每个信号进行理解，如果对axi总线不是很熟悉，那么我们就直接找到我们需要的代码即可。

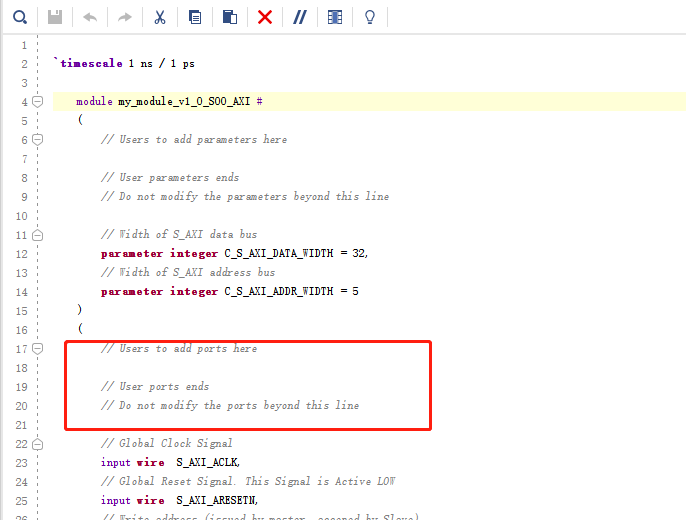

首先，在模块接口上会发现：
我们可以把自己定义的信号添加到这个位置即可。（注：当前的模块由vivado 自动生成的， 但系统生成的模块不一定满足用户的需求，所以我们有时会添加一些用户自定义的接口）。这里，我们就可以把系统生成的寄存器引出，形成自建的gpio （通过定义某个寄存器为gpio）。

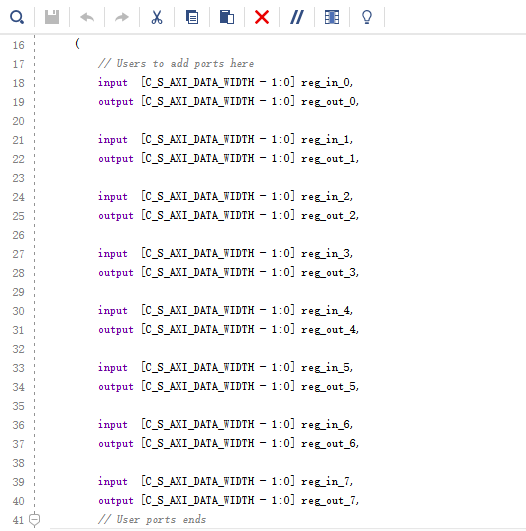

这里，我们输出8组寄存器:
这样，这些寄存器可以被zynq cpu 控制， 同时，这些寄存器的输出后，我们就可以写自己的verilog 代码，实现相关的自定义功能了。

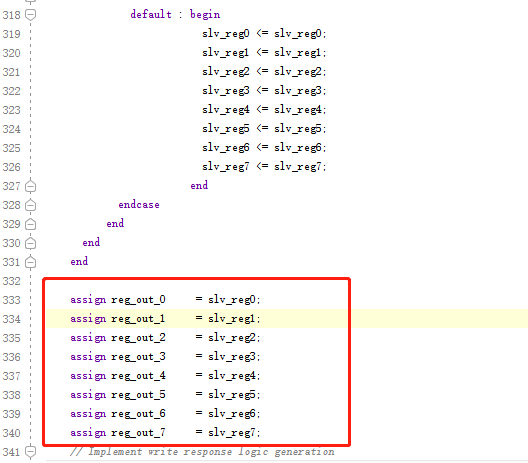

接下来我们找到cpu写寄存器， 这些寄存器被当前模块输出reg_out_x:
通过assign 命令，我们就可以实现cpu 对寄存器的写操作输出。
接下来找到寄存器的输入，然后被cpu 读走的代码:

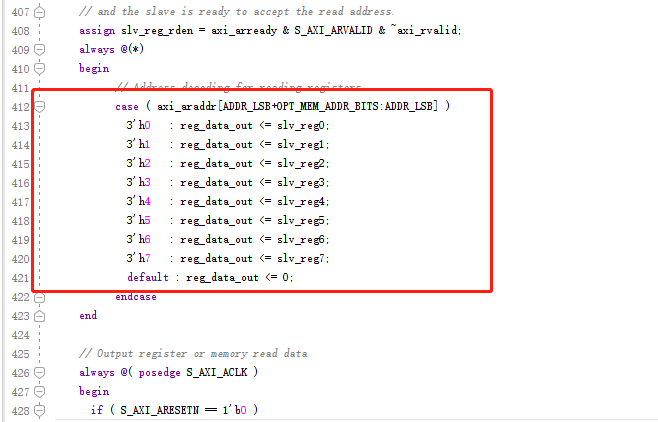

原始的代码如下：

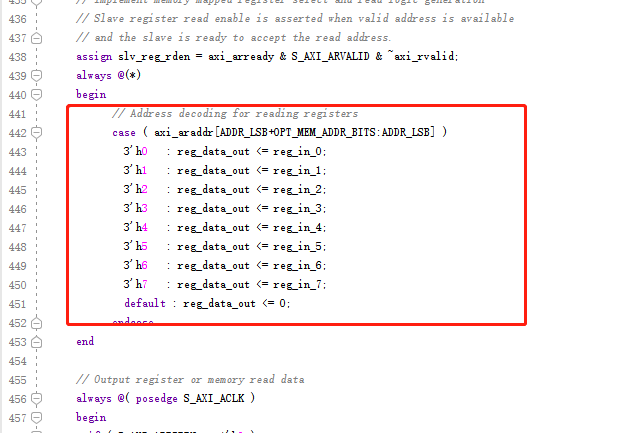

修改之后的代码如下：
reg_in_x 由模块顶端输入。

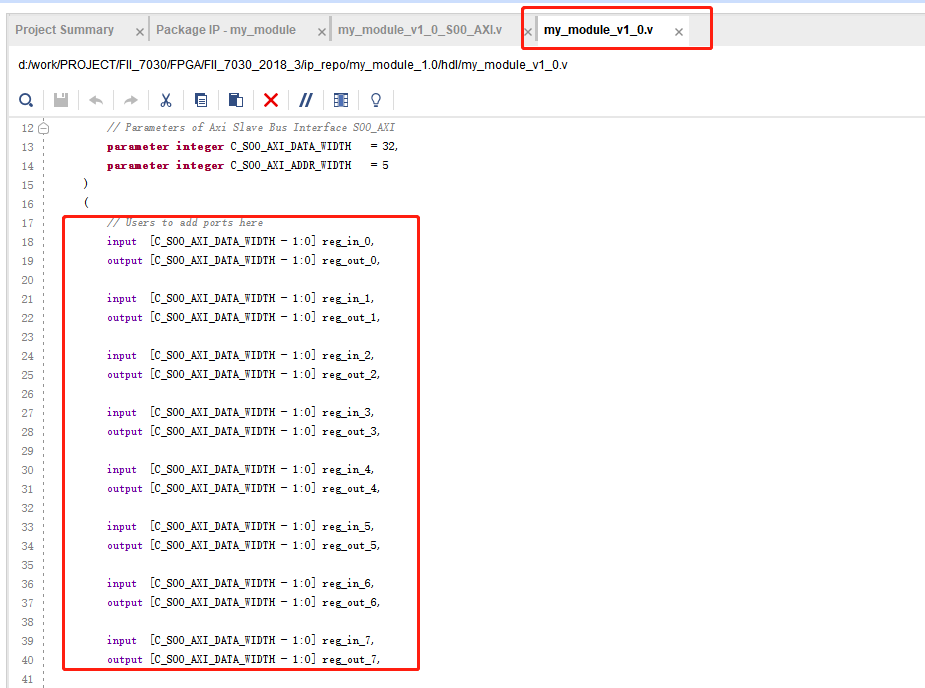

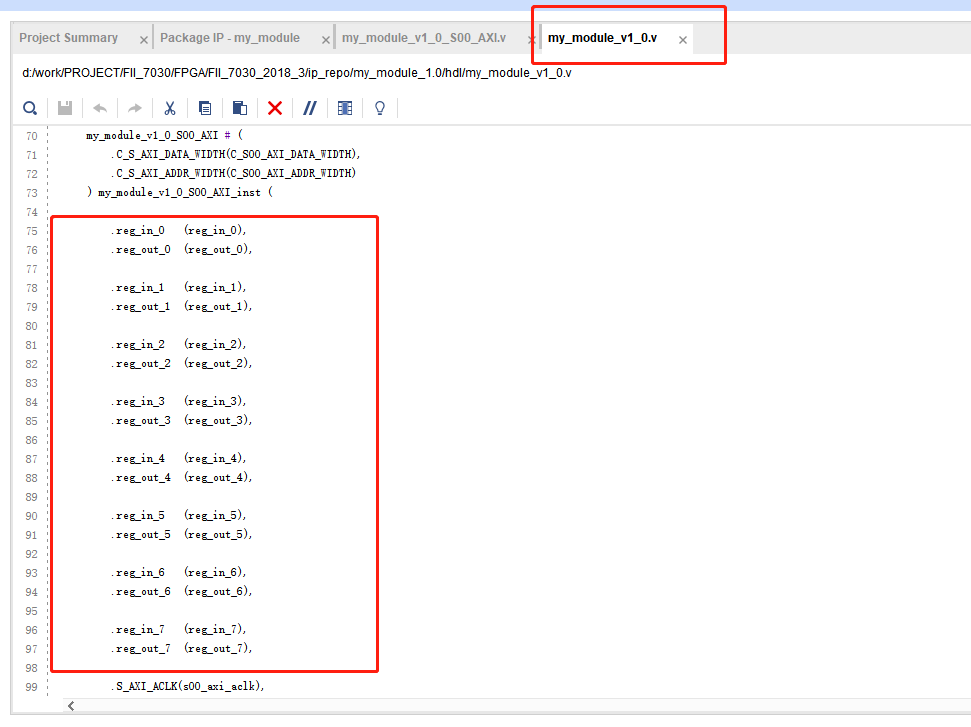

接下来，我们将用户修改好的端口，逐层传递到顶层即可：

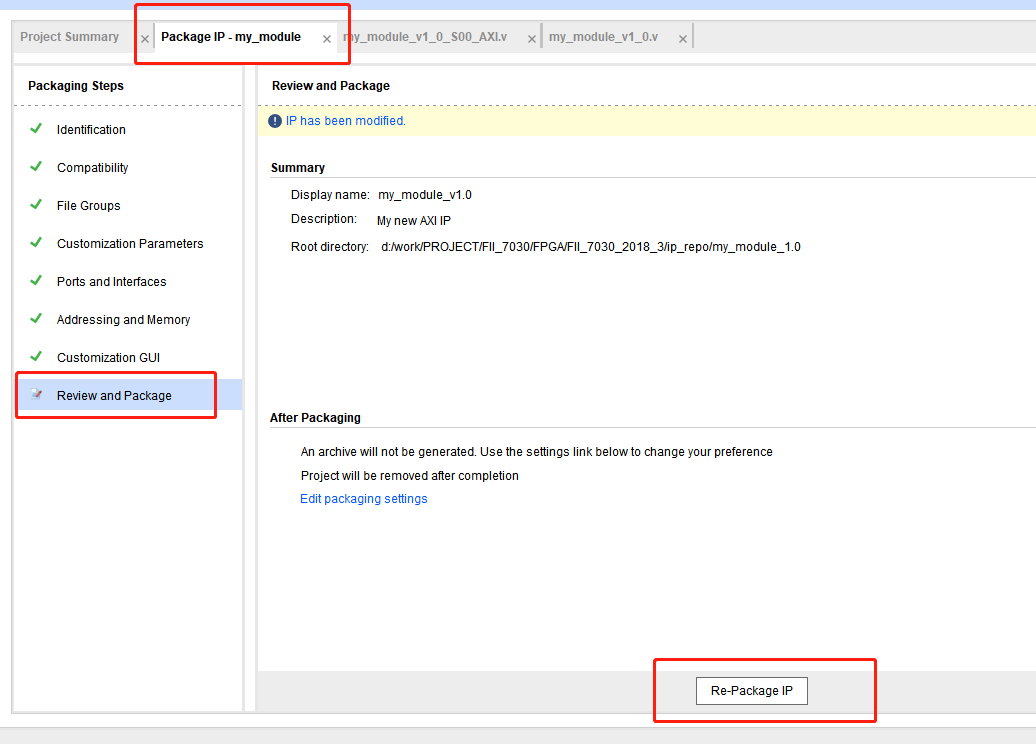

接下来完成IP核的设计：

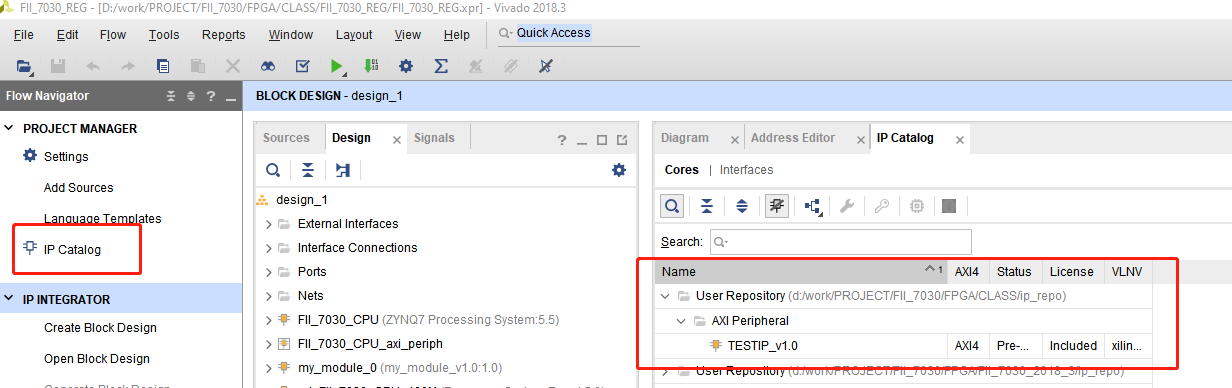

到此ip核已经设计完毕，这个ip核存放在相应的目录下。
到此，这个ip核就可以正常使用，使用方法，和vivado自带的ip核的使用相同。

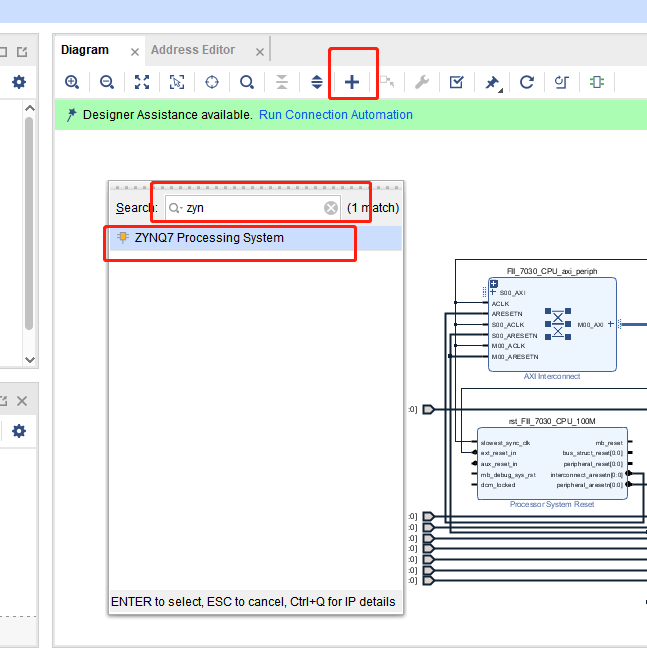

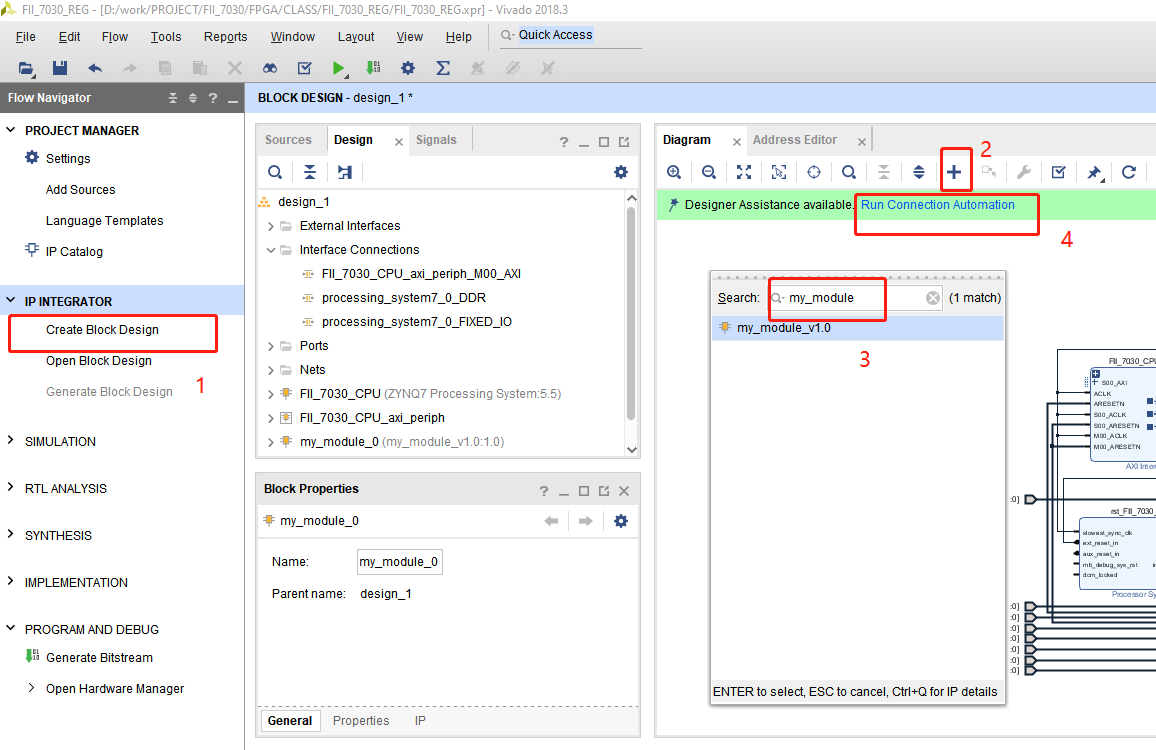

接下来，我们使用刚刚建立的ip（my_module) 组建一个cpu 系统。
当然zynq cpu的配置，根据相关的硬件进行设置。

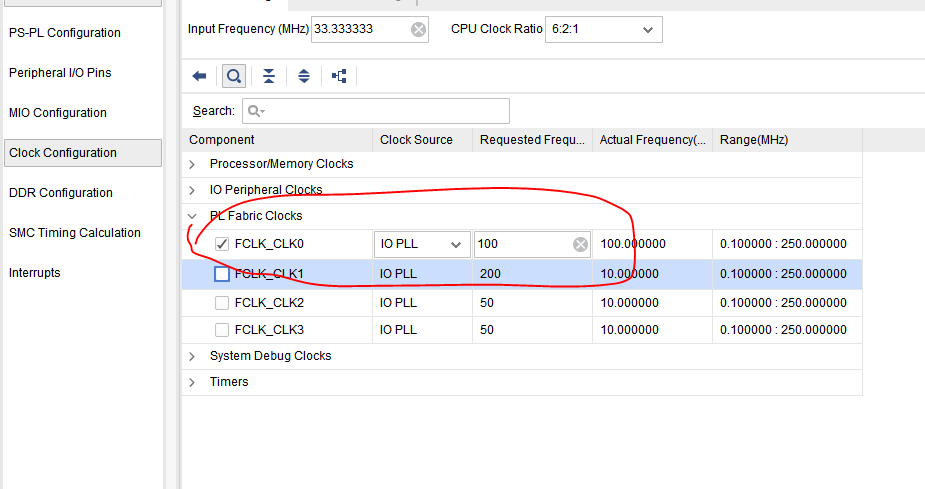

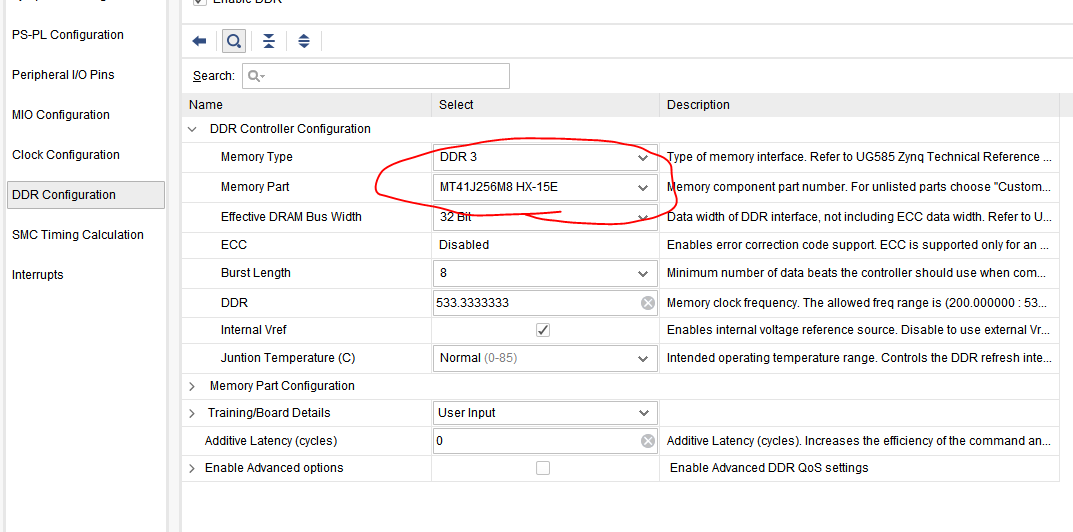

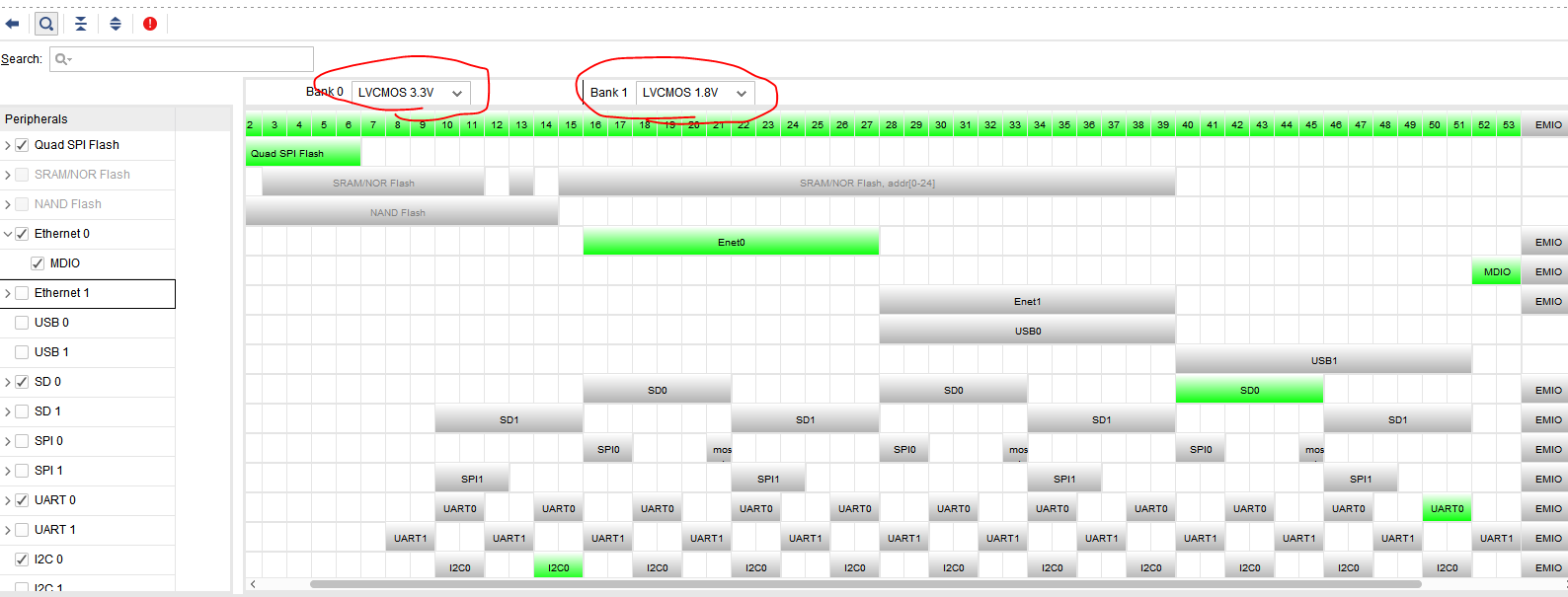

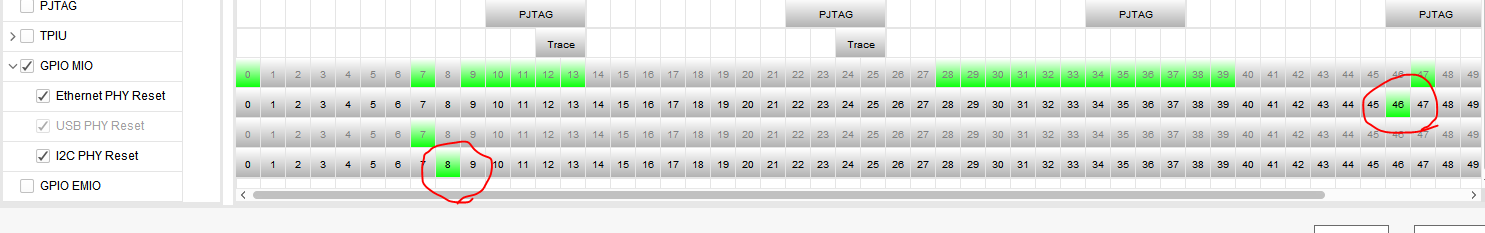

修改zynq 设置：

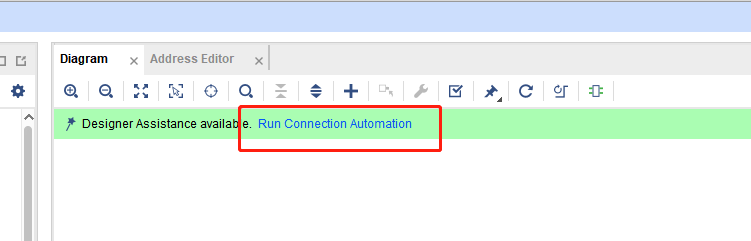

选择让系统自动连接：
最终的cpu 连接如下：

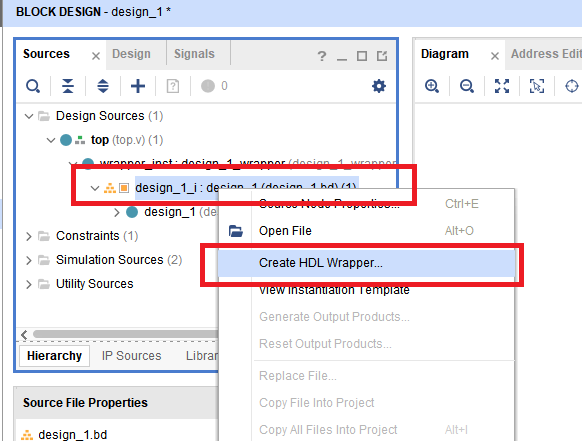

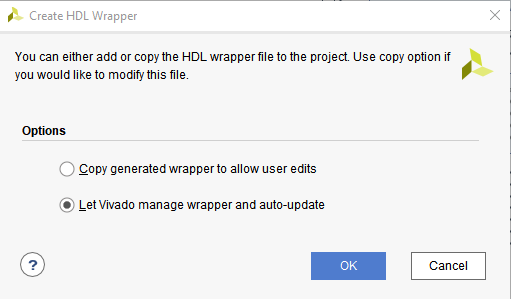

这时，我们看到最终生成的ip 例化接口文件（verilog 文件如下）：
design_1 design_1_i
(.DDR_addr(DDR_addr),
.DDR_ba(DDR_ba),
.DDR_cas_n(DDR_cas_n),
.DDR_ck_n(DDR_ck_n),
.DDR_ck_p(DDR_ck_p),
.DDR_cke(DDR_cke),
.DDR_cs_n(DDR_cs_n),
.DDR_dm(DDR_dm),
.DDR_dq(DDR_dq),
.DDR_dqs_n(DDR_dqs_n),
.DDR_dqs_p(DDR_dqs_p),
.DDR_odt(DDR_odt),
.DDR_ras_n(DDR_ras_n),
.DDR_reset_n(DDR_reset_n),
.DDR_we_n(DDR_we_n),
.FCLK_CLK0(FCLK_CLK0),
.FIXED_IO_ddr_vrn(FIXED_IO_ddr_vrn),
.FIXED_IO_ddr_vrp(FIXED_IO_ddr_vrp),
.FIXED_IO_mio(FIXED_IO_mio),
.FIXED_IO_ps_clk(FIXED_IO_ps_clk),
.FIXED_IO_ps_porb(FIXED_IO_ps_porb),
.FIXED_IO_ps_srstb(FIXED_IO_ps_srstb),
.peri_reset_n_out(peri_reset_n_out),
.reg_in_0_0(reg_in_0_0),
.reg_in_1_0(reg_in_1_0),
.reg_in_2_0(reg_in_2_0),
.reg_in_3_0(reg_in_3_0),
.reg_in_4_0(reg_in_4_0),
.reg_in_5_0(reg_in_5_0),
.reg_in_6_0(reg_in_6_0),
.reg_in_7_0(reg_in_7_0),
.reg_out_0_0(reg_out_0_0),
.reg_out_1_0(reg_out_1_0),
.reg_out_2_0(reg_out_2_0),
.reg_out_3_0(reg_out_3_0),
.reg_out_4_0(reg_out_4_0),
.reg_out_5_0(reg_out_5_0),
.reg_out_6_0(reg_out_6_0),
.reg_out_7_0(reg_out_7_0));
之后，我们可以正常的写相关的verilog代码，把reg_in_x_0 和 reg_out_x_0 连接到用户自定义的逻辑上了。
举例：
(* mark_debug = “true” *)wire [31:0] reg_in_0_0;
wire [31:0] reg_in_1_0;
wire [31:0] reg_in_2_0;
wire [31:0] reg_in_3_0;
wire [31:0] reg_in_4_0;
wire [31:0] reg_in_5_0;
wire [31:0] reg_in_6_0;
wire [31:0] reg_in_7_0;
wire [31:0] reg_out_0_0;
(* mark_debug = “true” *)wire [31:0] reg_out_1_0;
wire [31:0] reg_out_2_0;
wire [31:0] reg_out_3_0;
wire [31:0] reg_out_4_0;
wire [31:0] reg_out_5_0;
wire [31:0] reg_out_6_0;
wire [31:0] reg_out_7_0;
genvar pin_cnt;
generate for (pin_cnt = 0; pin_cnt < 8; pin_cnt = pin_cnt + 1)
begin: test_reg
assign led[pin_cnt] = reg_out_1_0[pin_cnt] ? 1’bz : reg_out_0_0[pin_cnt];
assign reg_in_0_0[pin_cnt] = reg_out_1_0[pin_cnt] ? led[pin_cnt] : reg_out_0_0[pin_cnt];
end
endgenerate
assign reg_in_0_0[31:8] = reg_out_0_0[31:8];
assign reg_in_1_0 = reg_out_1_0;
assign reg_in_2_0 = reg_out_2_0;
assign reg_in_3_0 = reg_out_3_0;
assign reg_in_4_0 = reg_out_4_0;
assign reg_in_5_0 = reg_out_5_0;
assign reg_in_6_0 = reg_out_6_0;
assign reg_in_7_0 = reg_out_7_0;
led[7:0] 设计为inout的，
寄存器reg_out_1_0 为方向寄存器， 1 input； 0 output
Reg_out_0_0 为cpu 输出值到led gpio 上。
Reg_in_0_0 为 cpu 读取led 上的值。
其他的寄存器 直接做输入，输出连接（没有实际意义，可以作为测试）.
到此： cpu 就可以通过读写寄存器来控制led 了。
