Verilog module 模块例化与简单层次电路设计

在上节课中我们介绍了在Verilog 中，逻辑电路的入口及行为描述。语法规则非常简单，说穿了就是数字电路的文字描述。也就在数字电路中的单一电路都可以用这种方法进行描述。但是在数字电路设计中，复杂电路往往是由多个子电路或器件实现的，在Verilog中是如何对应的呢？

在Verilog 结构中可以通过例化的方式实现设计的层次结构。本节课程中我们将以1位全加器的设计，例化（instance)， 然后在4位全加器中引用为例介绍如何通过这种方式，实现层次电路的设计。 例化的目的是为将已经完成的设计作为一个子设计或子模块使用，可以充分利用已设计的成果进行设计积累。

在verilog设计中，虽然有多个module存在，但只有一个module的端口负责整个设计架构的输入、输出。内部module端口如果有输入、输出通过例化后端口映射的方式与外部电路打交道。

在正式设计之前先介绍几个逻辑运算符。

1. 与运算 “and”, “&”；

A and B, 或 A& B ；可以直接使用 “and “,也可以使用 “&” 符号

在多位运算中 & 是按对应位进行运算的。

1. 或运算 “or” , “|”；
2. 异或运算 “xor”, “^”；
3. 非运算 ！；
4. 取反运算符 ~；
5. 并位运算符 {}

也就是将多个位合并级联形成新的变量。如 a ,b 为单变量 ，y[1:0] 为向量

Assign y={a,b}; 结果为 y[0]=b, y[1]=a;



这里引用的运算符主要目的是帮助本节设计中用到的运算符的理解，详细内容请参照 verilog 运算符

1位全加器的设计：

输入： a， b ,ci; 其中 ci是进位输入

输入变量			输出变量
a	b	ci	y	co
0	0	0	0	0
0	0	1	1	0
0	1	0	1	0
0	1	1	0	1
1	0	0	1	0
1	0	1	0	1
1	1	0	0	1
1	1	1	1	1

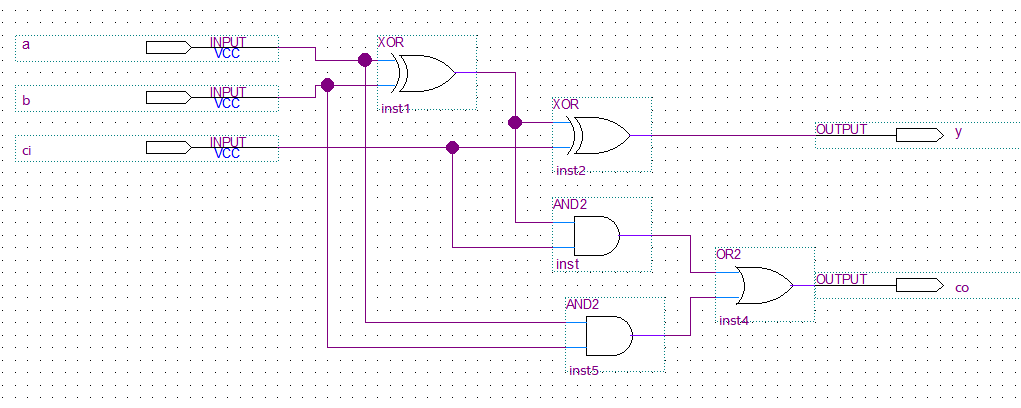

根据真值表可以得到如下逻辑表达式：

y=a xor b xor c;

co=(~a&b & ci) | (a &~b& ci) | ( a & b&~ci) | ( a & b & ci) = ci & (a xor b) | (a & b);

一位全加器Verilog 描述。文件存储时，要以 .v为扩展名存储，如 fadder1.v，及存储的文件名要与 模块名（这里模块名为fadder1)一致。

module fadder1
(
    input ci,
    input a,
    input b,
    output y,
    output co
);

assign y=a ^ b ^ ci;
assign co=ci&(a ^ b) | a&b;

endmodule



2.四位全加器的设计：

在一个新的文件中，四位全加器的verilog代码如下：

module fadder4
(
    input ci,
    input  [3:0] a,
    input  [3:0] b,
    output [3:0] y,
    output co
);

wire co1,co2,co3;

// 例化 一位全加器，并重复使用4次
fadder1 fadder1_inst1
(
  .ci (ci),
  .a (a[0]),
  .b (b[0]),
  .y (y[0]),
  .co (co1)
);

fadder1 fadder1_inst2
(
  .ci (co1),
  .a (a[1]),
  .b (b[1]),
  .y (y[1]),
  .co (co2)
);

fadder1 fadder1_inst3
(
  .ci (co2),
  .a (a[2]),
  .b (b[2]),
  .y (y[2]),
  .co (co3)
);

fadder1 fadder1_inst4
(
  .ci (co3),
  .a (a[3]),
  .b (b[3]),
  .y (y[3]),
  .co (co) //可以将本级模块中定义的端口直接映射到下级模块中。而且可以使用同样的名称。

);

endmodule



模块例化的格式如下：

模块名 例化名

（

）；

例化名可以随意命名，不一定要和模块名一致，但在使用时往往给比较有意义的名称，增加代码的可读性。

（ …）；包含端口映射；如在fadder1_inst4 中将 co3 与原1位全加器的ci相连，通过 .ci(co3)方式相关联，这种关联方式称为名称关联方式。也就时本设计模块与例化模块以名称的方式相关联。名称关联方式，在例化模块中的端口不要求按照例化模块的端口排列顺序进行。

fadder1 fadder1_inst4

(

  .ci (c03),

  .a (a[3]),

  .b (b[3]),

  .y (y[3]),

  .co (co)

);

名称关联方式，在例化模块中的端口不要求按照例化模块的端口排列顺序进行。如：下面的例化用法和上面的例化效果是相同的。

fadder1 fadder1_inst4

(

  .ci (c03),

  .b (b[3]),

  .a (a[3]),

  .co (co)，

  .y (y[3])

);

还有一种例化方式是位置对应，如：

fadder1 fadder1_inst4

(

  c03,

  a[3],

  b[3],

  y[3]，

  co

);

引用时，严格按照模块定义的端口顺序来连接，不用标明原模块定义时规定的端口名。由于模块fadder1在定义时端口的顺序为ci,a,b,y,co 因此上面的位置对应的关系为，co3<–>ci, a[3]<–>a,b[3]<–>b, y[3]<–>y, co<–>co;



一般在情况下，以名称关联的方式使用最多。

对应视频:

• Verilog module 模块例化–视频教程
