Verilog 变量声明与数据类型二

上节介绍了wire，reg数据类型及其用法，并对变量定义中的向量的定义及使用做了说明。本节主要介绍其它几种类型。常用的有如下几种：整数integer,实数 real, 时间time，字符串等,他们本质上也是寄存器类型。

1.整型integer

整形变量用关键字integer 声明，在声明时不用指定位宽，位宽的大小和编译器有关，一般默认为32位。和reg关键字不同，如没有特别指定,reg型变量是无符号数，而integer声明的变量是有符号数的。integer类型的数据一般作为循环变量用在循环语句中。

例：

reg [31:0] a;
reg [31:0] b;

integer  i;

always@(*)
    for (i = 1; i <= 4; i = i + 1)
        b[(i*8-1)-:8] = a[(i*8-1)-:8];



上例中，变量i只起到循环辅助作用，真正综合后该变量不存在，实际综合后与下面的代码等效。

reg [31:0] a;
reg [31:0] b;

integer  i;

always@(*)
    b[31：0] = a[31：0];



2. 实数（real）类型：

实数用关键字 real 来声明，可用十进制或科学计数法来表示。实数声明不能带有范围，默认值为 0。如果将一个实数赋值给一个整数，则只有实数的整数部分会赋值给整数（采用四舍五入）。例如：

real      ra ;
integer   ib ;
reg [7:0] temp;

initial  begin
    ib = 0;
    ra = 4e5 ;
    #10
    ra = 8.7;          //ra可以真实得到8.7
    ib = ra ;   //ib=9
    #10 ib = 8.49；  //ib=8
end

always@（*）
    temp = ib ; //temp 值变化0----9---8



实数类型是不可以综合的类型，一般在高层建模时用做算法仿真。真正在RTL现实时应使用浮点RTL逻辑实现。

• 整数，实数仿真文件：

`timescale 1ns/1ps

module tb_sim();

reg [31:0] a = 0;
reg [31:0] b = 0;

integer i;

always@(*)
for (i = 1; i <= 4; i = i + 1)
    b[(i*8-1)-:8] = a[(i*8-1)-:8];

initial begin
    a = 0;
    b = 0;
    #10

    a = 32'habcd_ef98;

    #10;
end

//==========================================================


real ra;
integer ib;
reg [7:0] temp;

initial begin
    ib = 0;
    ra = 4e5;
    #10

    ra = 8.7; //ra可以真实得到8.7
    ib = ra;  //ib=9

    #10 ib = 8.49; //ib=8

    #10 ra = 8.49; //ra = 8.49
    #10 ib = ra;   //ib=8

    #200;
    $stop();
end

always@(*)
    temp = ib; //temp 值变化0----9---8


endmodule

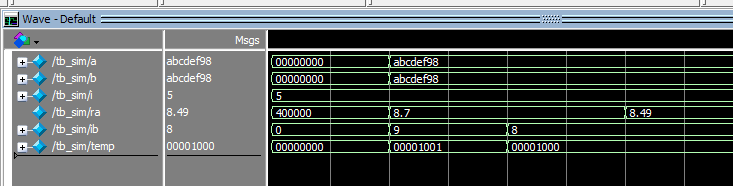

• modelsim下的仿真波形如图1，

图1



3. 时间（time）

Verilog 使用特殊的时间寄存器 time 型变量，对仿真时间进行保存。其宽度一般为 64 bit，通过调用系统函数 $time 获取当前仿真时间。例如：

time current_time ;
initial begin
    #100 ;
    current_time = $time ;
//current_time 的大小为 100

end



time类型也是不可综合的，但在仿真时可以提供非常方便的时间统计信息。

4. 存储器类型

存储器变量不是一个新的的变量类型，是reg类型的数组。可用来描述 RAM ，ROM ，FIFO等存储器的行为。

例如：

reg membit [0:15] ;
// 16个1bit存储器，位宽1bit

reg [7:0] mem [0:1023];
// 1Kbyte存储器，位宽8bit

mem[0] = 8'b0 ;
// 令第0个8bit的存储单元值为0



存储器赋初值可以用for循环语句实现。目前在

Intel，Xilinx的FPGA中都有block memory, 只要设置得当在综合时会自动引用block memory。

细节内容见 Verilog ROM 的建模与使用及Verilog RAM 的建模与使用。

5. 字符串

字符串保存在 reg 类型的变量中，每个字符占用一个字节（8bit）。因此寄存器变量的宽度应该足够大，以保证不会溢出。

字符串不能多行书写，即字符串中不能包含回车符。如果寄存器变量的宽度大于字符串的大小，则使用 0 来填充左边的空余位；如果寄存器变量的宽度小于字符串大小，则会截去字符串左边多余的数据。例如，为存储字符串 “www.icfedu.cn”, 需要 14*8byte 的存储单元：

• 实例

reg [0: 14*8-1]       str ;

initial
begin
     str = “www.ed.2743.com”;
end
