Verilog 关系运算符

Verilog中关系运算符有>, 大于；>= ,大于等于；< ,小于；<=，小于等于。还有四个等式运算符==，！=，===，！==也可并入关系运算符。但由于他们有些特殊性，特别是===及！==对X，Z的比较运算结果，有独特的规则，而且运算优先级也不同，因此我们把等式运算符分开讨论。

由关系运算符组成的表达式，其结果是二值0，1；或TRUE ,FALSE；该值可以在赋值语句中赋给其它变量，也可以用在判断语句中，如 if语句， case语句， 选择语句中 “？”。还可以利用逻辑运算符将不同的运算结果组成更复杂的表达式。

例：

module test
(
    input  [3:0] a,
    input  [3:0] b,

    output [3:0] c,
    output [3:0] d,
    output       e, f, g
);

assign c = a > b;
assign d = a <= b;
assign e = a > b;
assign f = a <= b;
assign g = a < b;


endmodule

Testbench 程序如下：

`timescale 10ns/1ns

module tb
(

);

reg  [3:0]  ta, tb;

wire [3:0]  tc, td;
wire        te, tf, tg;

initial
begin
    #10
    ta = 4'b1101;
    tb = 4'b0101;
    #20

    ta = 4'b0000;
    tb = 4'b1000;
    #20

    ta = 4'b1111;
    tb = 4'b1111;
end


test test_inst
(
    .a (ta),
    .b (tb),
    .c (tc),
    .d (td),
    .e (te),
    .f (tf),
    .g (tg)
);

endmodule

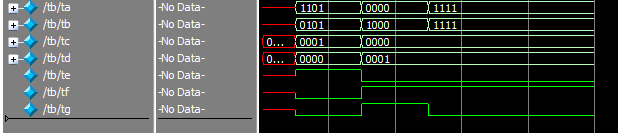

Modelsim的仿真结果如图1，

图1

从modelsim的仿真波形可以看出，两个向量（vector)型变量如a[3:0],b[3:0]比较时，其结果是1bit的逻辑值0，1或true ,false二值逻辑，虽然可以赋值给向量型变量或端口，只是利用位扩展的方式实现的，如上例中c，d在比较结果为真时，只有最低位为1，其它位都为零，如图1中tc==4’b0000或4‘b0001。

如果在关系运算符中包含有Z，X值，结果会如何？

在关系运算中，无论1，0，Z，X任何值，在与 值Z或X运算时，其结果皆为X。

例：设a,b两个wire型变量，y =  a > b结果如下：

表1：

表2

表3

其它>=,<,<=的比较结果与上面的> 在有Z或X参与运算时一样，其结果都是X；

在向量的关系运算中，只要比较的两个变量中有一个含有X或Z，其结果都为X；

例：

module test
(
    input  [3:0] a,
    input  [3:0] b,

    output [3:0] c,
    output [3:0] d,
    output       e, f, g,
    output       h
);


assign c = a > b;
assign d = a <= b;
assign e = a > b;
assign f = a <= b;
assign g = a > b;
assign h = a[0] > b[0];

endmodule

Testbench

`timescale 10ns/1ns

module tb
(

);

reg  [3:0] ta, tb;

wire [3:0] tc, td;

wire       te, tf, tg;
wire       th;

initial
begin
    #10
    ta = 4'b1101;
    tb = 4'b0101;
    #20

    ta = 4'b0000;
    tb = 4'b1001;
    #20

    ta = 4'b1111;
    tb = 4'b1111;
    #20

    tb = 4'b1110;
    #20

    tb = 4'b111x;
    #20

    tb = 4'b111z;
    #20

    ta = 4'b1110;
    #20

    tb = 4'b111x;
end


test test_inst
(
    .a (ta),
    .b (tb),

    .c (tc),
    .d (td),
    .e (te),
    .f (tf),
    .g (tg),
    .h (th)
);


endmodule

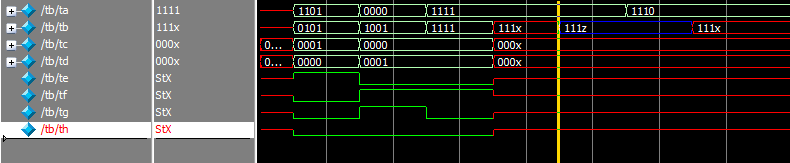

Modelsim 的仿真结果如图2：

图2

从上面的波形可以证实上面的分析结果。
