Verilog 位运算符

Verilog 位运算符也是主要由与、或、非等逻辑运算构成，但与逻辑运算符不同。逻辑运算符主要是对关系运算及等式运算后的值进行操作。而位运算是针对变量进行运算。运算的操作数可以取0，1，x，z四种，运算的结果包含0，1，x 三种情况的值。位运算符也叫按位操作符，是二元操作符（除~是一元操作符外），操作符对应的操作数是按照对应位一一运算的。

• 按位操作符:

按位操作符包括取反（~），与（&），或（|），异或（^），同或（~^）。其中同或也可以理解为两个操作数先异或操作，再对异或的结果取反。

按位操作符对 2 个操作数的位进行按位操作。如果 2 个操作数位宽不相等，则用‘0’ 向左扩展补充较短的操作数。

如 c[3:0] = a[3:0] & b[0]  相当于 c[3:0] = a[3:0] & {3’b0, b[0]},

即

c[3] = a[3] & 1’b0,

c[2] = a[2] & 1’b0,

c[1] = a[1] & 1’b0,

c[0] = a[0] & b[0]。

• 取反操作符:

取反操作符只有一个操作数，它对操作数的每 bit 数据进行取反操作。

操作数的类型不限，可以为输入、输出端口，也可以是wire类型数据，reg类型数据，甚至integer类型数据。

操作符决断函数表

1) ~

操作符 ~
输入	输出
a	y
0	1
1	0
x	x
z	x

2) &

操作符&
输入		输出
a	b	y
0	0	0
0	1	0
0	x	0
0	z	0
1	0	0
1	1	1
1	x	x
1	z	x
x	0	0
x	1,x,z	x
z	0	0
z	1	x
z	x	x
z	z	x

3) |

操作符|
输入		输出
a	b	y
0	0	0
0	1	1
0	x	x
0	z	x
1	0	1
1	1	1
1	x	1
1	z	1
x	1	1
x	0,x,z	x
z	0	x
z	1	1
z	x	x
z	z	x

4) ^

操作符^
输入		输出
a	b	y
0	0	0
0	1	1
0	x	x
0	z	x
1	0	1
1	1	0
1	x	x
1	z	x
x	0	x
x	1,x,z	x
z	0	x
z	1	x
z	x	x
z	z	x

5) ~^

操作符~^
输入		输出
a	b	y
0	0	1
0	1	0
0	x	x
0	z	x
1	0	0
1	1	1
1	x	x
1	z	x
x	0	x
x	1,x,z	x
z	0	x
z	1	x
z	x	x
z	z	x

例：

module bit_op
(
    input  [3:0]  a,
    input  [3:0]  b,

    output [3:0]  na,
    output [3:0]  a_and_b,
    output [3:0]  a_and_b0,
    output [3:0]  a_or_b,
    output [3:0]  a_or_b0,
    output [3:0]  a_xor_b,
    output [3:0]  a_xor_b0,
    output [3:0]  a_nxor_b,
    output [3:0]  a_nxor_b0,
    output [3:0]  y
);


integer    i = 3;

assign na        = ~a;
assign a_and_b   = a & b;
assign a_and_b0  = a & b[0];
assign a_or_b    = a | b;
assign a_or_b0   = a | b[0];
assign a_xor_b   = a ^ b;
assign a_xor_b0  = a ^ b[0];
assign a_nxor_b  = a ~^ b;
assign a_nxor_b0 = a ~^ b[0];

assign y = ~i;

endmodule



Modelsim testbench tb.v

`timescale 1 ns/1 ps

module tb
(

);

reg  [3:0] a,b;

wire [3:0] na;
wire [3:0] a_and_b, a_and_b0;
wire [3:0] a_or_b, a_or_b0;
wire [3:0] a_xor_b, a_xor_b0;
wire [3:0] a_nxor_b, a_nxor_b0;
wire [3:0] y;

initial
begin
    a = 4'b0000;
    b = 4'b0000;
    #10

    b = 4'b0001;
    #10

    a = 4'b0010;
    #10

    b = 4'b01x0;
    #10

    a = 4'b0x10;
    b = 4'b1x00;
    #10

    a = 4'bz110;
    b = 4'bx0z1;
    #10

    a = 4'b0111;
    b = 4'bz1x0;
    #10

    a = 4'b1111;
    b = 4'b0110;
    #10

    a = 4'b111x;
    b = 4'b0110;
    #10

    a = 4'b111x;
    b = 4'b011z;
    #10

    a = 4'b1111;
    b = 4'b011z;
end

bit_op  bit_op_dut
(
  .a           (a),
  .b           (b),

  .na          (na),
  .a_and_b     (a_and_b),
  .a_and_b0    (a_and_b0),
  .a_or_b      (a_or_b),
  .a_or_b0     (a_or_b0),
  .a_xor_b     (a_xor_b),
  .a_xor_b0    (a_xor_b0),
  .a_nxor_b    (a_nxor_b),
  .a_nxor_b0   (a_nxor_b0),
  .y           (y)
);


endmodule

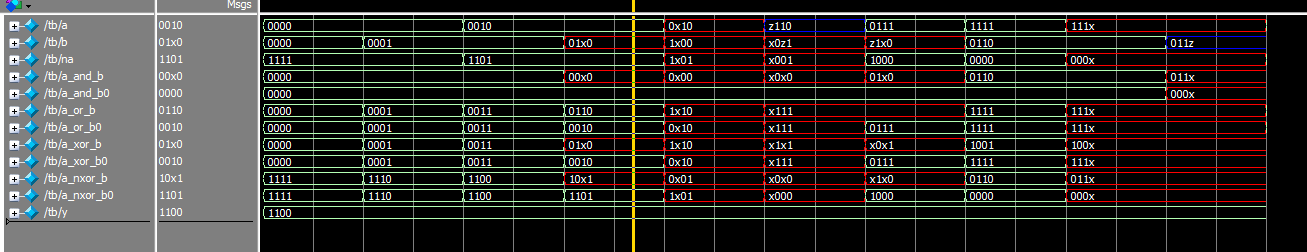

图1

根据决断函数表很容易分析表中的结果，这里需要单独解释的是当整数运算时，首先将整数按照32bit的方式展开，与其它参与运算的变量按照右对齐的方式，截取需要的位参与运算。

例：

integer i = 3;

wire [3:0] y;

assign y = ~i;

第一步：将i展开成   i = 32’b0000_0000_0000_0000 _0000_0000_0000_0011;

第二步： 按位取反 ~i = 32’b1111_1111_1111_1111_1111_1111_1111_1100;

第三步：右对齐按照被赋值的变量位宽截取： y = ~i = 4’b1100；

这个结果和modelsim的仿真结果一致。

关于多变量运算及赋值问题，参见赋值语句。



对应视频：

• 按位运算符及表达式–视频教程-1
• 按位运算符及表达式–视频教程-2
