曼彻斯特编码-参考代码（Verilog)

William 0 Comments

根据曼彻斯特码的编解码原理，使用verilog 语言设计曼彻斯特编码的PHY层逻辑。

相关的参考文章：

曼彻斯特编码介绍

曼彻斯特解码介绍

曼彻斯特解码-参考代码（Verilog）



本工程采用mvb 相关曼码通讯协议，其他曼码工程与之类似。 一般情况下，只需要修改起始定界符，终止定界符就可以应用到其他的曼码工程中去了。

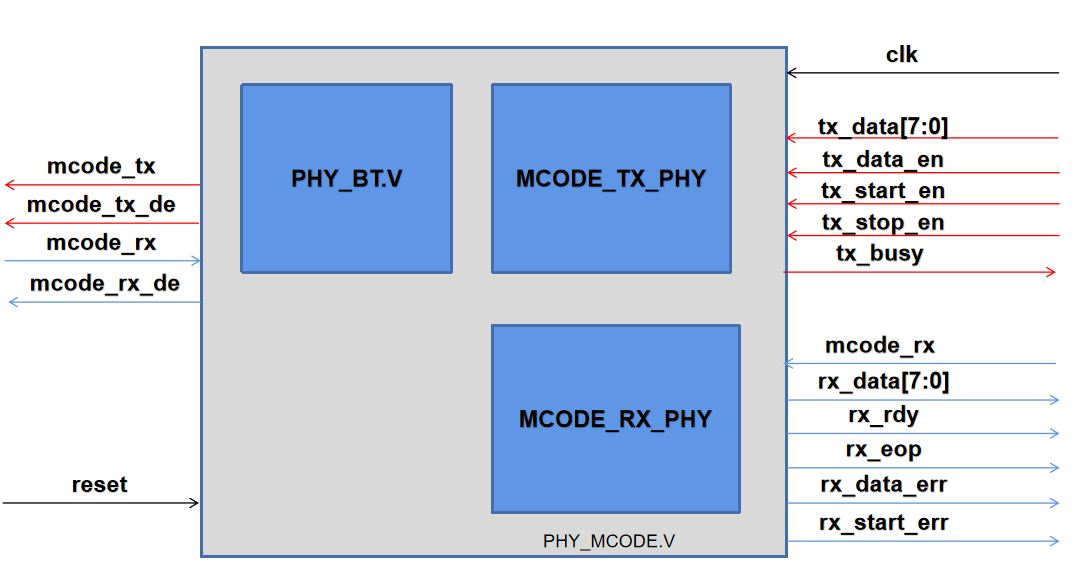

曼码设计框图：

整个曼码模块由 phy_mcode.v phy_bt.v mcode_tx_phy.v mcode_rx_phy 四个文件组成。

顶层文件：phy_mcode.v 接口包括：

clk : 系统时钟， 当前使用的系统时钟为48M 时钟，mvb 的通讯速率是1.5M， 48M 系统时钟会非常方便分频。

reset： 对整个曼码模块进行复位。

mcode_tx： 曼码发送pin ，可连接到fpga pin 上 ，用于曼码的发送。

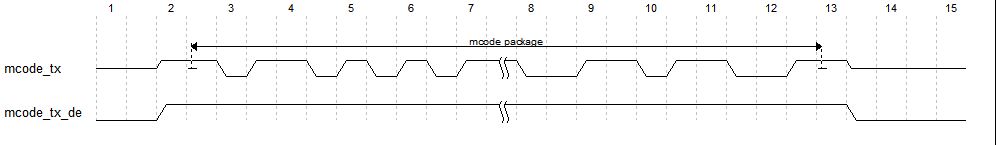

mcode_tx_de：曼码发送enable pin， 可连接到fpga pin 上， 用于曼码发送。（有时硬件设计会采用rs485，rs422等通讯方式，这时就需要这个pin 来控制） 不是必须的，根据用户的硬件方案选择使用。 这个信号会包含mcode_tx 信号，宽度（时间轴）会大于 mode_tx， 用来防止数据传输时丢失。

mcode_rx: 曼码接收到的串行数据。

mcode_rx_de: 曼码接收enable 线。 使用方法和发送类似。

tx_data: 8bit 数据 输入， 由fpga 内容逻辑产生，将这个数据发送给曼码模块， 曼码模块将数据以曼彻斯特编码方式串行输出的fpga pin 上。

tx_data_en： tx_data 的enable， 通知曼码模块，当前的tx_data 可以使用了。（48M单时钟周期）

tx_start_en: 通知曼码模块，发送起始定界符（48M单时钟周期）

tx_stop_en： 通知曼码模块，发送终止定界符（48M单时钟周期）

tx_busy: 在曼码数据发送期间（包括发送 起始定界符，终止定界符，正常的数据发送）一直为高电平，当发送结束，tx_busy 为低电平。这时fpga 系统软件可以发送下一个指令了（起始定界符，终止定界符，数据）。

rx_data: 从曼码phy 层得到的数据（将曼码解码得到的正常数据，可用于fpga 系统使用）

rx_rdy: 表示rx_data 已经正常接收到了（48M单时钟周期）



rx_eop: 表示 当前曼码包已经结束了（48M单时钟周期）

rx_data_err: 表示 当前曼码接收到的数据由错误。

rx_start_err: 表述 当前曼码接收的起始定界符错误。



顶层文件phy_mcode.v 代码：

module phy_mcode(
    input  clk,
// 485 pin
    output mcode_tx,
    output mcode_tx_de,

    input  mcode_rx,
    output mcode_rx_de,
// send port
    input  [7:0] tx_data,
    input  tx_data_en,

    input  tx_start_en,
    input  tx_stop_en,

    output tx_busy,
// rev port
    output [7:0] rx_data,
    output rx_rdy,
    output rx_eop,

    output rx_data_err,
    output rx_start_err,

    input  reset
);

wire bt_3m_tick;

phy_bt  phy_bt_inst
(
    .clk        (clk),  //48m
    .clk_div    (15),   // divide 16
    .bt_3m_tick (bt_3m_tick),
    .reset      (reset)
);

mcode_tx_phy   mcode_tx_phy_inst
(
    .clk        (clk),
    .bt_tick    (bt_3m_tick),

    .mcode_tx   (mcode_tx),
    .mcode_tx_de(mcode_tx_de),

    .tx_data    (tx_data),
    .tx_data_en (tx_data_en),

    .tx_start_en(tx_start_en),
    .tx_stop_en (tx_stop_en),

    .tx_busy    (tx_busy),

    .reset      (reset)
);
//assign mcode_rx_de = ~mcode_tx_de;
assign mcode_rx_de = mcode_tx_de;
mcode_rx_phy  mcode_rx_phy_inst
(
    .clk        (clk),

    .mcode_rx   (mcode_rx),
    .mcode_rx_de(mcode_rx_de),

    .rx_data    (rx_data),
    .rx_rdy     (rx_rdy),
    .rx_eop     (rx_eop),

    .rx_data_err(rx_data_err),
    .rx_start_err(rx_start_err),
    .reset      (reset)
);

endmodule
[/code]

注意：
//assign mcode_rx_de = ~mcode_tx_de;
assign mcode_rx_de = mcode_tx_de;
当前的工程是一个测试代码，也就是说发送的数据会被接收模块（mcode_rx_phy.v)立即接收到。对于mcode_rx_phy来说，
mcode_rx_de 是一个input 信号。这样方便在一个板子上做测试。但是在实际的工程中， 由于外部接口（硬件设计）有所不同，用户可以根据情况修改这个信号。


举例：在串行异步半双工通讯过程中, 往往是发送完数据后， 转为接收状态，接收完数据后（完整的接收包）后再次转为发送状态。（一般情况下的异步通讯）。
但是也不排除用户使用的是全双工的通讯方式， 用户在具体的使用（用户自己的项目中），可以根据情况，修改mcode_rx_de 的状态， 甚至可以修改input ，output等
状态来满足用户自己的需求。本文中mcode_rx_phy.v 只有在mcode_rx_de = 1 时，才接收曼码数据。



phy_bt.v 文件：
根据系统时钟分频，产生0.5BT 的波特率，用于曼码发送使用。 当前文件依照mvb 协议 产生3M （0.5BT) 波特率，其他的曼码协议，用户可以自行更改。
clk: 系统时钟 （48M）
clk_div: 分频系数， 本文中选择15. 3M = 48M / (15 + 1)
bt_3m_tick: 0.5BT 信号， 这时一个与48M 时钟同步的单沿信号，频率是3M
reset: 系统复位信号

用户可以根据自己协议的需要，更改相关的系统时钟和分频系数来满足客户的需求，本文是以mvb 为例的。

phy_bt.v 代码

module phy_bt(
    input  clk,
    input  [7:0] clk_div,
    output reg bt_3m_tick = 0,
    input  reset
);

reg [7:0] cnt = 0;
always @ (posedge clk) // 48m
if(reset)
begin
    bt_3m_tick <= 0;
    cnt <= 0;
end
else
begin
    if(cnt == clk_div)
    begin
        cnt <= 0;
        bt_3m_tick <= 1;
    end
    else
    begin
        bt_3m_tick <= 0;
        cnt <= cnt + 1;
    end
end




endmodule



mcode_tx_phy.v 文件：

接口信号

clk:  系统时钟 （48M)

bt_tick: 0.5BT 波特率（3M 频率， 48M时钟下的单沿信号）

mcode_tx: 定义与phy_mcode.v(上文中）的定义相同

mcode_tx_de: 定义与phy_mcode.v(上文中）的定义相同

tx_data: 定义与phy_mcode.v(上文中）的定义相同

tx_data_en: 定义与phy_mcode.v(上文中）的定义相同

tx_start_en: 定义与phy_mcode.v(上文中）的定义相同

tx_stop_en: 定义与phy_mcode.v(上文中）的定义相同

tx_busy: 定义与phy_mcode.v(上文中）的定义相同

reset： 模块复位信号

mcode_tx_phy.v 功能的使用流程：

  1. fpga 系统 给出 tx_start_en  (单沿信号） ，通知tx phy(mcode_tx_phy.v) 产生起始定界符
  2. 等待tx phy (mcode_tx_phy.v) tx_busy 信号 为一
  3. 等待tx_busy 信号为零， 发送tx_data 数据，同时产生tx_data_en(单沿信号）
  4. 等待tx phy (mcode_tx_phy.v) tx_busy 信号 为一
  5. 如果还有要发送的数据，跳转到3； 如果没有数据需要发送，等待tx_busy信号为零， 发送tx_stop_en（单沿信号）
  6. 等待tx phy (mcode_tx_phy.v) tx_busy 信号 为一
  7. 等待tx_busy 信号为零， 跳转到1

到此一个完整的曼码包发送完毕。

mcode_tx_phy.v 代码：

module mcode_tx_phy(
    input  clk,
    input  bt_tick,

    output reg mcode_tx = 1,
    output reg mcode_tx_de = 0,

    input  [7:0] tx_data,
    input  tx_data_en,

    input  tx_start_en,
    input  tx_stop_en,

    output reg tx_busy = 0,

    input  reset
);

wire [17:0] start_flag = {2'b10, 2'b10, 2'b10, 2'b10, 2'b00, 2'b11, 2'b10, 2'b00, 2'b11};
wire [3:0]  stop_flag = {2'b00, 2'b11};
//-----------------------------------------------------------------
reg [15:0] temp_data = 0;
reg [2:0] tx_st = 0;
reg [7:0] tx_cnt = 0;
always @ (posedge clk)
if(reset)
begin
    mcode_tx_de <= 0;
    mcode_tx <= 1;
    tx_st <= 0;
end
else case(tx_st)
0:
begin
    tx_cnt <= 0;
    tx_busy <= 0;

    if(tx_start_en)
    begin
        tx_busy <= 1;
        mcode_tx_de <= 1;
        tx_st <= 1;
    end
    else
        mcode_tx_de <= 0;

end
1:
begin
    if(&tx_cnt)
    begin
        tx_cnt <= 17;
        tx_st <= 2;
    end
    else tx_cnt <= tx_cnt + 1;
end
2: // start delimiter
begin
    if(bt_tick)
    begin
        mcode_tx <= start_flag[tx_cnt];
        tx_cnt <= tx_cnt - 1;
        if(tx_cnt == 0)
        begin
            tx_busy <= 0;
            tx_cnt <= 15;
            tx_st <= 3;
        end
    end
end
3:
begin
    tx_busy <= 0;

    if(tx_stop_en)
    begin
        tx_busy <= 1;
        tx_cnt <= 3;
        tx_st <= 5;
    end
    else if(tx_data_en)
    begin
        temp_data[15:8] <= {tx_data[7],~tx_data[7], tx_data[6],~tx_data[6], tx_data[5],~tx_data[5], tx_data[4],~tx_data[4] };
        temp_data[7:0]  <= {tx_data[3],~tx_data[3], tx_data[2],~tx_data[2], tx_data[1],~tx_data[1], tx_data[0],~tx_data[0] };

        tx_busy <= 1;
        tx_cnt <= 15;
        tx_st <= 4;
    end

end
4:
begin
    if(bt_tick)
    begin
        mcode_tx <= temp_data[tx_cnt];

        if(tx_cnt == 0) tx_st <= 3;
        else  tx_cnt <= tx_cnt - 1;
    end
end
5:
begin
    if(bt_tick)
    begin
        mcode_tx <= stop_flag[tx_cnt];

        if(tx_cnt == 0) tx_st <= 6;
        else tx_cnt <= tx_cnt - 1;
    end
end
6:
begin
    if(&tx_cnt)
    begin
        tx_busy <= 0;
        tx_cnt <= 0;
        tx_st <= 0;
    end
    else tx_cnt <= tx_cnt + 1;
end
default:
begin
    tx_st <= 0;
end
endcase

//-----------------------------------------------------------------

endmodule



其中：

wire [17:0] start_flag = {2’b10, 2’b10, 2’b10, 2’b10, 2’b00, 2’b11, 2’b10, 2’b00, 2’b11};   //起始定界符

wire [3:0] stop_flag = {2’b00, 2’b11};  //终止定界符



在tx_st 状态机中 ：

状态0： 等待tx_start_en 信号，得到tx_start_en 信号后， 跳转到状态1

状态1： 产生mcode_tx_de = 1 , 但没有发送起始定界符，让长线传输中，线路上信号稳定一段时间(&cnt == 1) 256 个系统时钟周期，这里是测试例子，实际需要多少时间，用户可以根据协议修改。如果用户的协议中不需要mcode_tx_de 这个信号， 状态1 可以之间跳转到状态2

状态2： 发送起始定界符18bit （9对 数据 ）

状态3： 根据情况准备发送数据还是发送终止定界符。 发送数据，将数据编码为曼码格式 ，跳转到状态4； 发送终止定界符，跳转到状态5

状态4： 发送数据，发送完成后跳转到状态3

状态5： 发送终止定界符，发送完成后，跳转到状态6

状态6： 延迟一段时间后，mcode_tx_de  = 0； 返回状态0

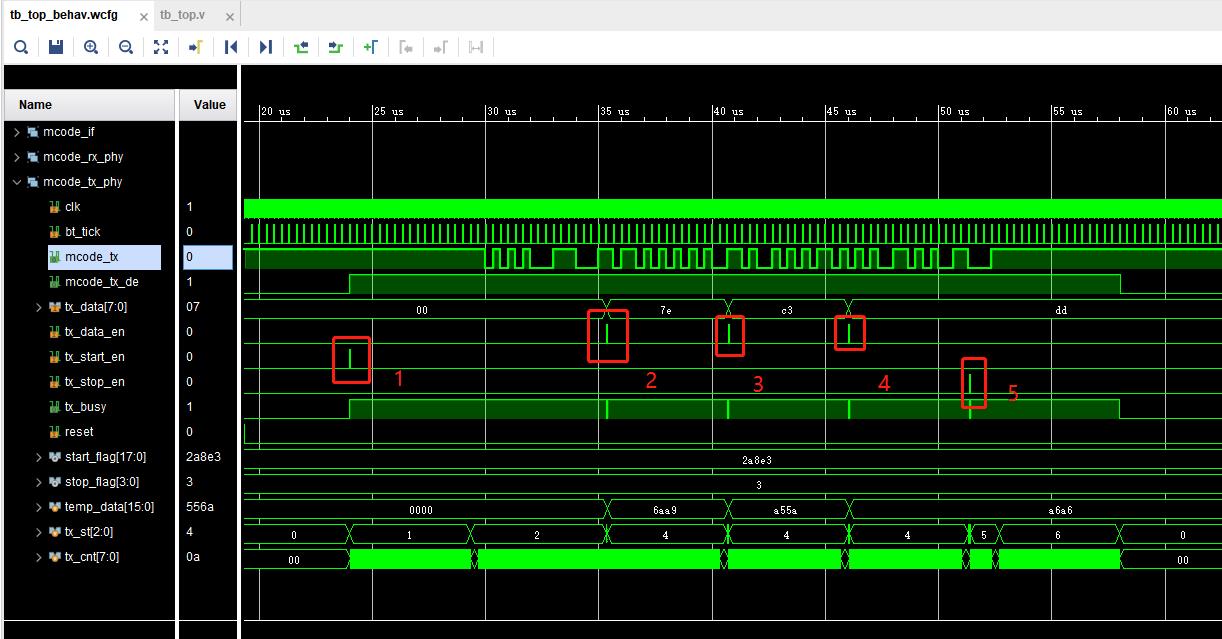

仿真波形为：

1： 发送tx_start_en

2： 发送数据1

3： 发送数据2

4： 发送数据3

5： 发送 tx_stop_en

mcode_tx 上显示的是完整一包的曼码波形。
