Verilog 预编译

Verilog 语言支持宏定义（`define），参数 parameter，局域参数（localparam)以及`include等内容。这些数据常量的支持极大方便数字系统设计、仿真与验证。这些参数是预编译处理的。

1. 预编译

所谓预编译就是在系统编译之前，编译器先将定义的宏常量，参数等先对系统文件扫描一遍，将文件中引用的宏和参数以实际值替代。对`include 文件的引用，将实际文件复制到对应位置，然后才对系统进行编译，这一点和具有编译运行的软件编译处理是一致的，如C语言，C++语言等。

2. 宏定义

• `define 关键字

宏定义的关键字是`define。在预编译阶段，`define 用于文本替换，类似于 C 语言中的 #define。一旦 `define 指令被使用，其在整个翻译过程中都会有效。例如，在一个文件中定义：

`define DATA_DW 32  ，其含义是 DATA_DW=32, 在编写文件时使用`DATA_DW表示常数32, 在系统编译时，首先将所有`DATA_DW 出现的地方都替换成32，然后再编译。

一个文件定义的宏常量也可以在另一个文件中使用，比如在另一个文件中可以直接使用 `DATA_DW。当然这和编译工具的设定有关，建议一个文件中定义的宏只在该文件中使用。

使用宏的好处是，在全局中使用宏定义的常量，将来如果该常量需要改变变化，直接修改宏定义就可以改动所有使用宏的地方。

宏定义也可以是一个带有参数的表达式方式,像`define low_pos(w,b)  ((w)*64 + (b)*8) ，该宏调用时需要传递常量参数，如：

integer i=`low_pos(10,4);   i 的结果为 i=10*64+4*8=672。

例1：利用宏参数定义模块输入输出位宽。

设计文件 mul8.v

`define PW 8

module mul8
(
    input  [`PW-1:0] a,
    input  [`PW-1:0] b,
    output [`PW*2-1:0] p
);

assign   p = a * b;

endmodule

仿真文件 tb.v

`timescale 1 ns/1 ps
`define PW 8
module tb
(

);

parameter PERIOD = 10 ;
reg CLK;
initial
begin
    CLK = 1'b0;
    #(PERIOD/2);

    forever
        #(PERIOD/2) CLK = ~CLK;
end

reg [`PW-1:0] a, b;

wire [`PW*2-1:0] p;

initial
begin
    a = `PW'b0;
    b = `PW'b0;
end

always @(posedge CLK)
begin
    a = a + 1;

    if(a == 2**(`PW)-1 )  //对于求幂运算符**，只能是2的幂，指数部                       //分必须是常量
    b = b + 1;
end

mul8 mul8_dut
(
    .a  (a),
    .b  (b),
    .p  (p)
);

endmodule

• `undef 关键字

利用`undef 关键字可以中止当前宏常量的定义。

如： `undef PW

文件在这条语句之后 就不能再以PW 替代8 使用。如果想继续使用`PW宏，则需要重新声明，一般在需要修改该宏的值的情况下应用。

• `ifdef, `ifndef, `elsif, `else, `endif

`elsif, `else 编译指令对于 `ifdef 指令是可选的，即可以只使用 `ifdef 和 `endif 组成一次条件编译指令块。

例：缺省对32位数据处理，如果定义宏，则按宏定义处理

`ifdef   DATA_DW
    reg   [`DATA_DW-1:0]  data_a;
    reg   [`DATA_DW-1:0]  data_b;
    reg   [`DATA_DW-1:0]  data_c;
`else
    reg   [31:0]  data_a;
    reg   [31:0]  data_b;
    reg   [31:0]  data_c;
`endif

注： 宏一般在定义时大小写字符都可以使用，而且大小写是区分的，也就是大写字符定义的宏与小写字符定义宏虽然只有大小写之分，却代表了不同的宏。

如：

`define   data_w  8 与`define    DATA_W  32 定义的宏，可以分别使用，互不冲突。一般习惯宏都是用大写字母。

• 参数 parameter与局部参数localparam

parameter 与localparam都可以定义参数常量，但使用范围不同：

localparam定义的参数仅限于本module内部使用，模块例化不可调用，相当于局部常量。状态机状态常量定义，而且只能在定义的位置之后使用。

parameter定义的参数不仅能在本文件中使用，还能利用module 例化后起到参数传递的作用。parameter经常在module接口，以及在设计文件中多处使用特定常数的地方使用。

举例：

设计文件  para_fadder.v

module para_fadder
#(
    parameter WDTH = 4
)
(
    input             ci,
    input  [WDTH-1:0] a,
    input  [WDTH-1:0] b,
    output [WDTH-1:0] sum,
    output            co
);

assign {co, sum} = a + b + ci;

endmodule

Testbench 文件 tb.v

`timescale 1ns/1ps

module tb
(
);

parameter WDTH = 16;

reg ci;
reg [WDTH-1:0] a, b;

wire [WDTH-1:0] sum;
wire co;

initial
begin
    a ='b0;
    b ='b0;
    ci = 0;

    #10

    a ='d100;
    b ='d33;
    ci = 0;
    #10

    a ='d101;
    b ='d37;
    ci = 1;
end



para_fadder
#(
    .WDTH(WDTH)
)
para_fadder_dut
(
    .ci  (ci),
    .a   (a),
    .b   (b),
    .sum (sum),
    .co  (co)
);

endmodule

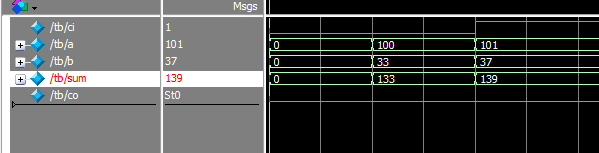

Modelsim仿真波形如图1所示，

图1

说明： 在设计文件中定义了 参数 WDTH=4，而在例化中传递的参数为16，那么最终在设计文件中的参数的具体数值由传递值决定，本例中WDTH的最终为16，最终例化了16位全加器。如果在例化中没有给参数传递值，则WDTH=4变成缺省值，即例化4位全加器。如例化如下：

para_fadder    para_fadder_dut
(
    .ci   (ci),
    .a    (a),
    .b    (b),

    .sum  (sum),
    .co   (co)
);

上例中在例化没有给parameter声明的常量传递任何值，模块内的参数将使用缺省值，即例化成4位全加器。

module中 parameter 的格式如下：

设计文件

module para_fadder
#(
    parameter WDTH  = 4，
    parameter WDTH1 = 4    //最后一个参数没有分隔符
)

多个参数采用逗号 “,”隔开，最后一个参数没有分隔符  。

模块例化时有类似的格式：

para_fadder
#(
    .WDTH   (WDTH),
    .WDTH1  (WDTH1)
)

如果只有一个参数，则为

para_fadder
#(
    .WDTH(WDTH)
)

可见合理使用参数（parameter)及参数传递机制，可以使Verilog代码的灵活性和重用性得到较大提高。在后续学习和开发中应学会合理使用参数化设计提高代码的重用性。
