Verilog 归约运算符

Verilog 中归约运算符包含归约与（&），归约与非（~&），归约或（|），归约或非（~|），归约异或（^），归约同或（~^）。

1.归约运算符

归约运算符是一元操作符，相当于C中的单目运算符。它是对一个操作数进行位操作，最后得到的结果是位宽为一位的数或变量。

归约运算的过程是第一步先用操作数的第一位和第二位进行位操作，然后再用第一步的结果和操作的数的下一位进行位操作，如此重复直到最后一位。

例：

&a[3:0] = a[3] & a[2] & a[1] & a[0];

|a[3:0]  = a[3] | a[2] | a[1] | a[0];

^a[3:0] = a[3] ^ a[2] ^ a[1] ^ a[0];



2.归约运算符与位运算的异同：

（1）相同点：

1. 归约运算符与位运算符使用的符号相同。
2. 逻辑运算结果遵从相同的运算规则，见表一
3. 基本运算符只有三个&，|，^,其它的在这三个的基础上取反组成，如~&

（2）区别：

1. 位运算为二元操作符，而归约运算符为一元操作符。
2. 位运算符运算结果可以为一位位宽，也可以多位位宽（向量运算）；而归约运算符只有位宽为一位的运算结果。

3.归约运算表

表1 归约与（&）

&	0	1	x	z
0	0	0	0	0
1	0	1	x	x
x	0	x	x	x
z	0	x	x	x



表2 归约或( | )

|	0	1	x	z
0	0	1	x	x
1	1	1	1	1
x	x	1	x	x
z	x	1	x	x



表3 归约异或 (^)

^	0	1	x	z
0	0	1	x	x
1	1	0	x	x
x	x	x	x	x
z	x	x	x	x



4.归约运算符的使用

• 作为结果赋给位宽为1的变量，如

wire a;
wire [3:0] b;
wire [3:0] c;
wire [3:0] d;

assign a = &b;

• 作为判断语句的条件,如：

assign c = &b ? {3'b0, a} : d;

always@(*)
if(&b)
    c <= {3'b0, a};
else
    c <= d;



上面代码的含义是变量b中的位是否都为1；如果都为1，则&b为1，执行

c <= {3’b0, a};

否则执行语句

c <= d;



设b == 4’b11x1; 比较if（b）与  if（&b）的异同。

例1：

设计文件 cmp.v

module cmp
(
    input      [3:0] a, b, c,
    output reg [3:0] d, e
);


always@(*)
begin
    if(a)
        d = b;
    else
        d = c;

    if(&a)
        e = b;
    else
        e = c;
end


endmodule



仿真文件： tb.v

`timescale 1ns/1ps

module tb
(

);

reg  [3:0] 	a, b, c;

wire [3:0] d;
wire [3:0] e;

initial
begin
    a = 'b0;
    b = 'b0;
    c = 'b0;
    #10

    a = 'd7;
    b = 'd9;
    c = 'd12;
    #10

    a = 'b11x1;
end

cmp cmp_dut
(
    .a (a),
    .b (b),
    .c (c),
    .d (d),
    .e (e)
);

endmodule

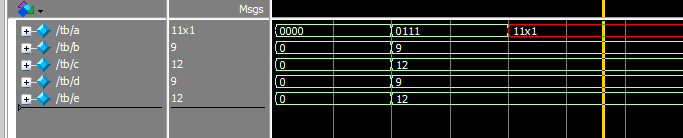

Modelsim 仿真结果

图1

从上面的结果可以看出，在a = 4’b11x1 条件下：

if（a）等效为 if(a != 0), 条件满足，因此执行 d=b；语句

而if（&a),由于(1 & 1 & x & 1) = x，   不为1, 不满足if条件，因此执行语句e = c;

其它的归约运算符计算类似，这里不再举例。
