Verilog 板级实验一—Quartus

这是第一个例子将会在硬件实验板演示我们的设计。本节的目的不是给大家介绍复杂的设计工程，复杂的设计方法，而是借助一个简单的例子，介绍如何将整个设计流程介绍给大家。本节内容包括新建文件，编写Verilog 代码，将代码添加到工程中，编译，开发板相关硬件介绍，管脚锁定，编程下载，板级验证。我们将按照这套流程一步步教会FPGA（Verilog）的开发流程。

1. 开发板 FII-PRA 006/010
2. Quartus 新建工程
3. 新建文件，编写Verilog 代码

按照Quartus新建工程介绍，新建工程，工程名及顶层设计文件名都为fadd1 。

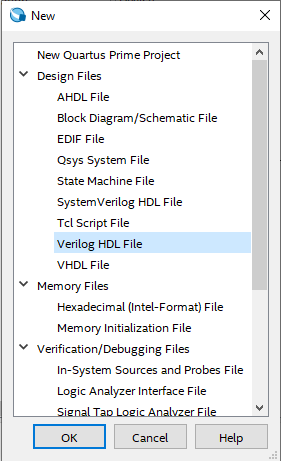

3.1新建verilog文件， 菜单File –> new, 打开对话框如图1，

图 1

在图1中选择Verilog HDL File, 点击OK。

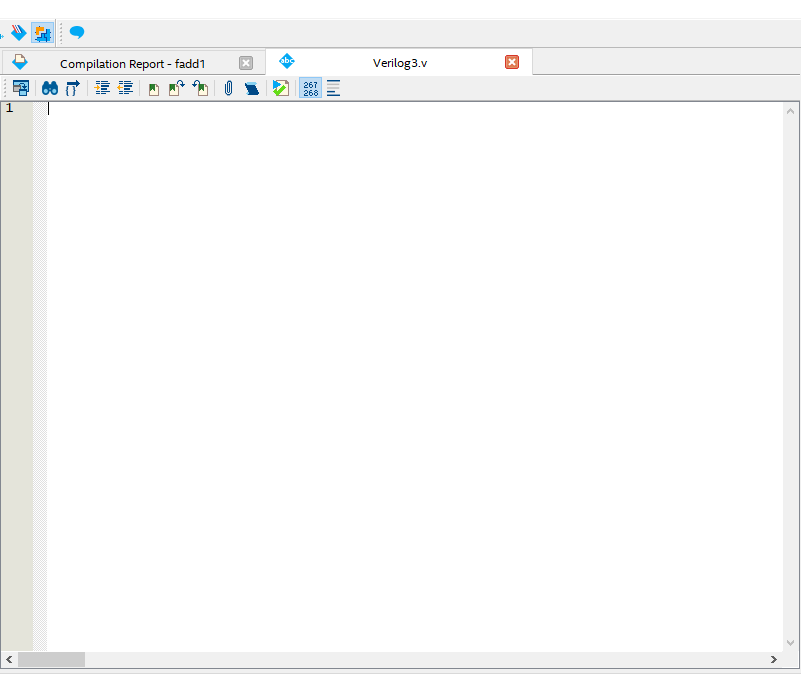

在Quartus的编辑区，出现了待编辑的文件，文件名为 Verilog1.v，也可能verilog2.v 等，决定于之前操作过多少次新建文件。如图2，

图2

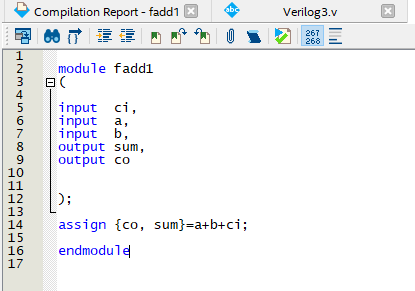

在图中编写 Verilog module 文件。如图3

图3

注：关键字module后的模块名称为 fadd1，这里要求模块名称，顶层文件名，顶层实体名，工程名要求一致，都为fadd1.

module fadd1
(
    input  ci,
    input  a,
    input  b,
    output sum,
    output co
);

assign {co, sum} = a + b + ci;

endmodule

1. 文件存储

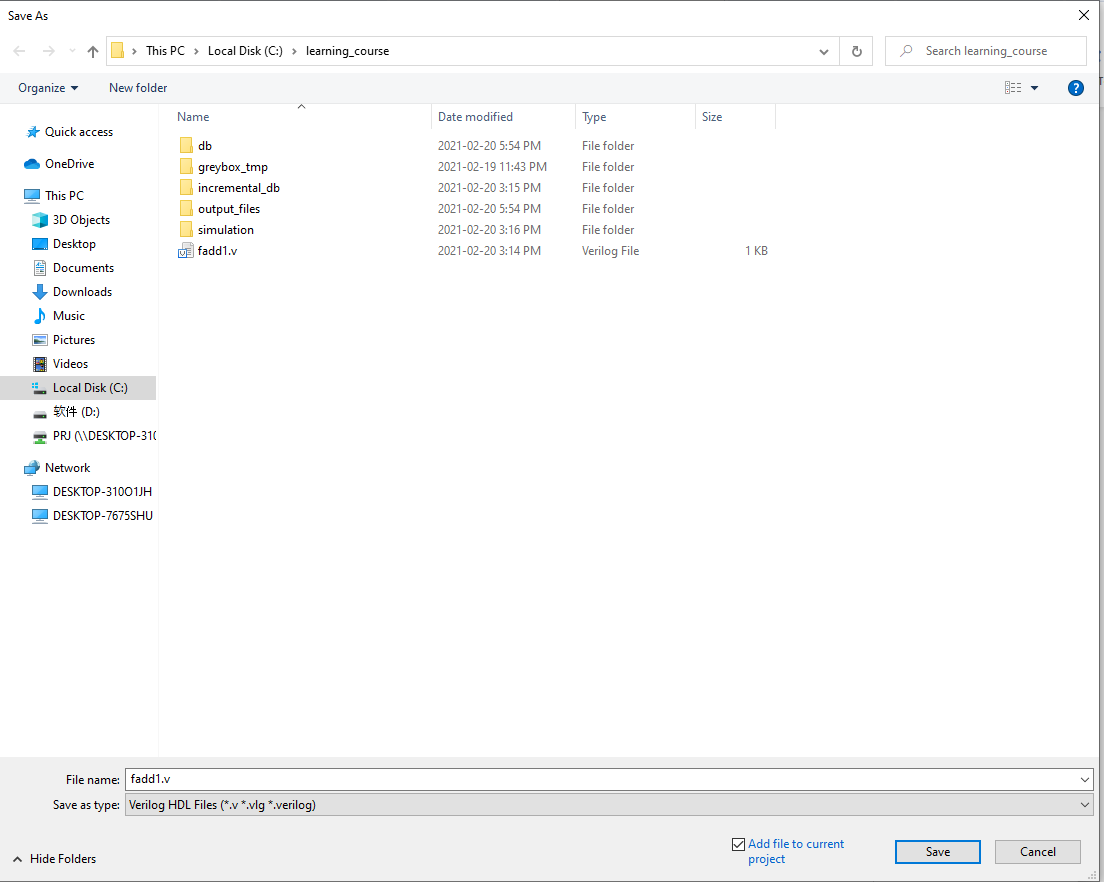

File–>save as… , 并存为fadd1.v , 如图4

图4

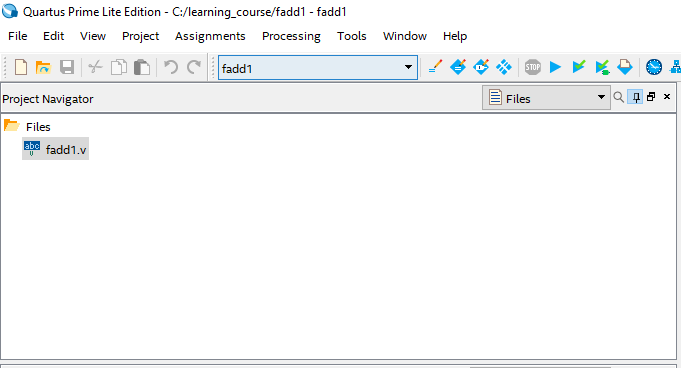

文件存储后，将会自动加入工程中。如图5，

图5

如果文件没有自动加入，也可以在菜单Project–>Add Current File to Project，将刚编辑的文件加入工程。也可以利用Project–> Add/Remove Files in Project…添加或移除文件。

图6

3.2编译过程

• • 编译， 点击菜单Processing–>Start Compilation ，如图7

图7

或点击工具栏右箭头按钮，如图8

图8

3.3编译进程，如图9

图9

1. 开发板硬件相关部分介绍
2. Quartus　下 FPGA管脚锁定
3. 重新编译
4. 编程下载
5. 板级验证

对应视频：

• Quartus 编辑/编译–视频教程
