利用test bench在modelsim下仿真初步

本节内容介绍在 test bench 文件编写完成并且在Quartus II 也做好了正确设置后，介绍modelsim下如何进行仿真设置及modelsim 的初步使用。更复杂的使用见modelsim仿真进阶篇。本节还是以“ testbench 编写初步”一节的例子作为本节使用范例来介绍。例子重新书写如下：

例1：

实体部分：

module add
(
    input  [3:0] a,
    input  [3:0] b,
    output [4:0] c
);

assign c = a + b;

endmodule

test bench部分

`timescale 1 ns / 1 ps

module tb_test
(

);

reg   [3:0] ta,tb;

wire  [4:0] tc;

integer     i, j;

initial
begin
    ta = 0;
    tb = 0;
    i = 0;
    j = 0;
    #10

    for(i = 0; i < 16; i = i + 1)
    begin
        for(j = 0; j < 16; j = j + 1)
            #10 tb = tb + 1;
        ta = ta + 1;
    end

end

add   add_inst
(
    .a (ta),
    .b (tb),
    .c (tc)
);

endmodule

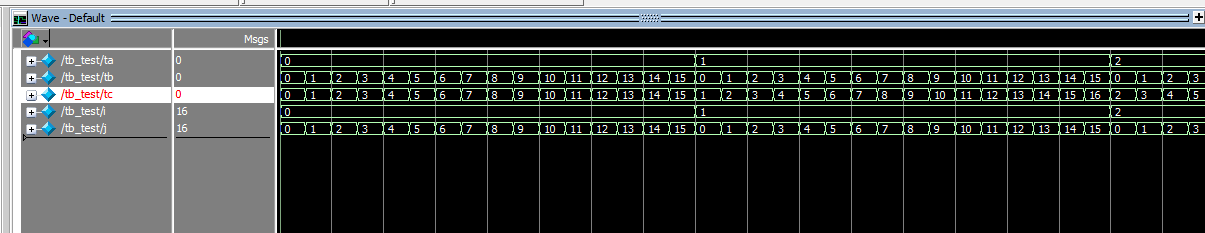

仿真结果如图1所示：

图1

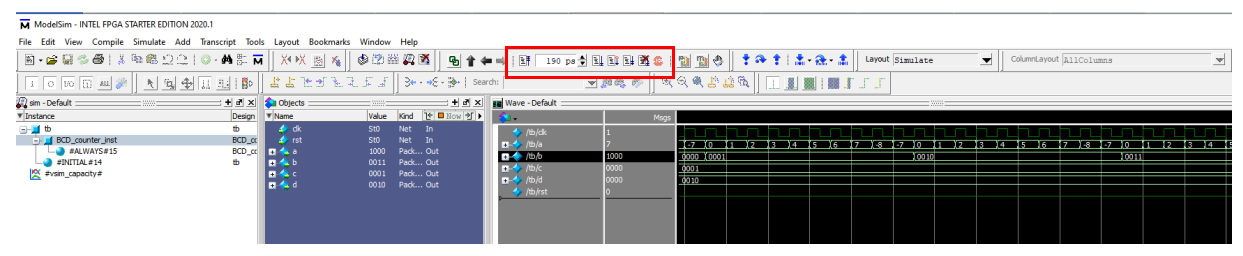

ModelSim的整体界面如图2：

图2

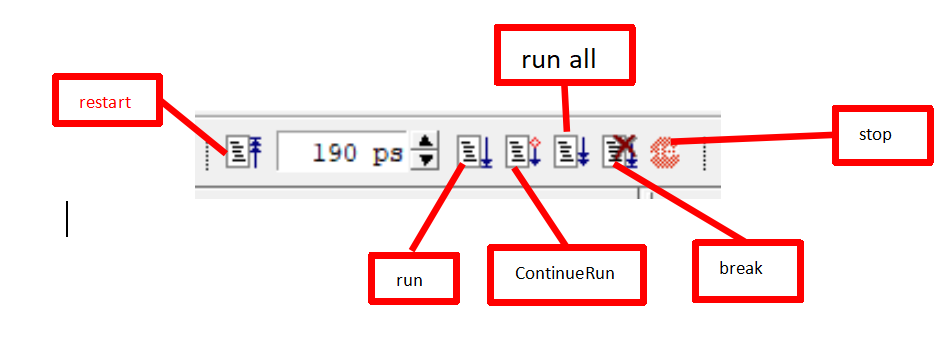

1. 运行工具的使用，在图2中红框标注的部分，是Modelsim程序运行工具栏，放大后如图3所示，

图3

图3中最左边的按钮

• restart（程序从头重新运行），相当于复位。
• Run(运行），每次点击运行时间由左边的Run length确定，如图3中的190 ps，可以修改成合适的值如100 ns等。
• ContinueRun是与break对应的，继续运行当前的程序。
• Run all ，运行直到结束。
• Break,中止当前运行的程序，与ContinueRun配合使用。

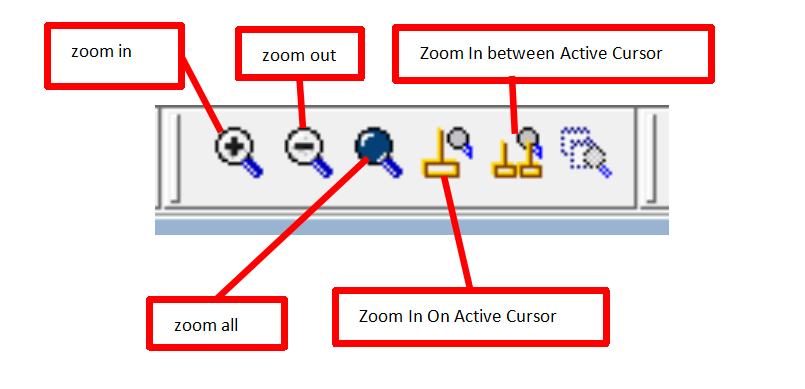

• stop,当激励是无限过程时，可以用stop按钮停止当前的运行程序。 Zoom工具栏，

图4

• Zoom In 展开波形界面
• Zoom Out 压缩波形界面

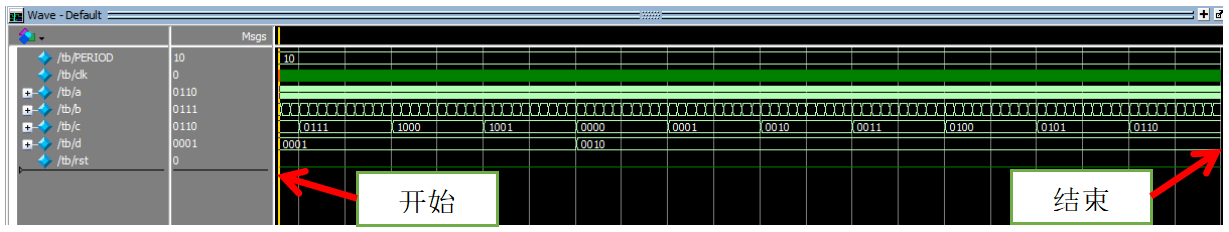

• Zoom All （full) 将整个波形压缩到页面内

图5

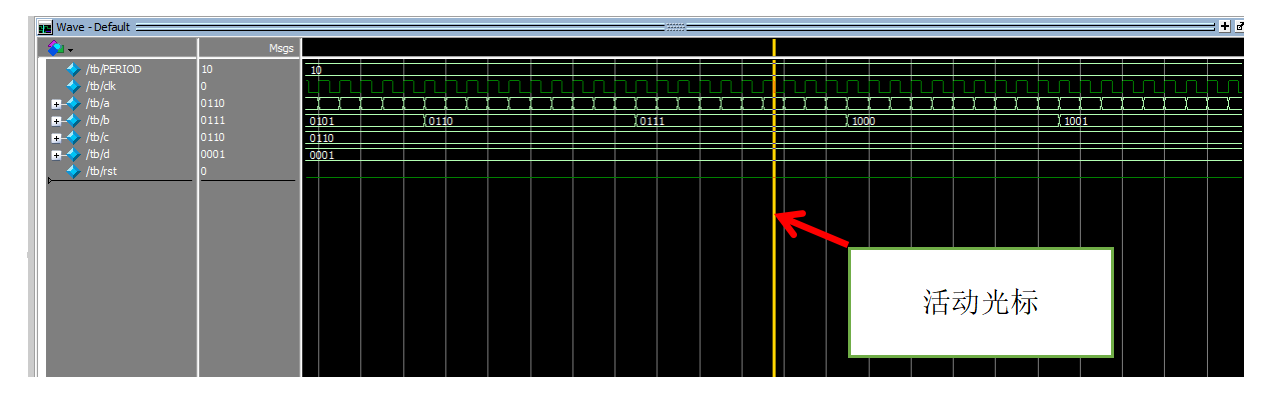

1. Zoom In On Active Cursor 将波形界面以光标为中心展开

图6

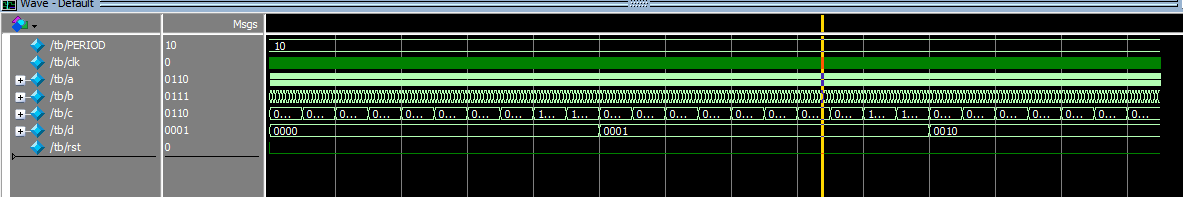

• Zoom In between Active Cursor 将波形界面以第一光标为起点，以第二光标作为波形结束点展开。

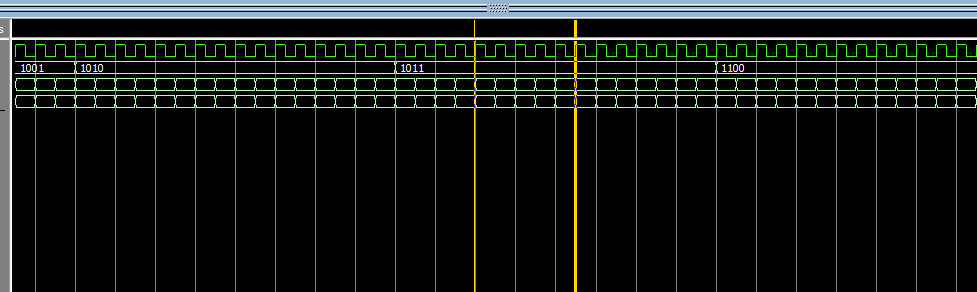

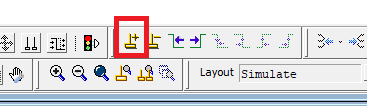

  如果要使用Zoom In between Active Cursor 功能，使用图7工具栏中的工具添加第二光标，添加后如图8，

图7

图8

图9

配合以上工具的使用就可以初步操作Modelsim并观察仿真结果。

上面介绍了几个基本工具的使用，按下鼠标的滚轮拖动鼠标进行左上，左下，右上，右下移动也可以达到同样的效果。更多内容将在后续课程中介绍。

对应视频：

• 利用tb在modelsim下仿真初步–视频教程
