Verilog 乘法器的设计及仿真注意事项

乘法器在数学运算中应用及其广泛，在当代的计算机系统，数字信号处理系统等都是必备处理部件。因此本节内容介绍二进制乘法器的原理及设计实现。

1.一位乘法器设计

一位乘法器P=a * b;  a,b都是1 bit 变量，P是1 bit的运算结果。真值表如表1：

表1:

输入变量		积
a	b	P
0	0	0
0	1	0
1	0	0
1	1	1

一位乘法器的逻辑表达式为： P = ab; 或写为P = a & b;

从表达式的可以看出一位乘法器非常简单，其实就是两个变量相与。那么多位乘法器的结果又如何呢？

2.多位乘法器设计

• 多位乘一位的乘法器

多位乘以一位的乘法器也很简单，只要被乘数的各个位与乘数相“与”，然后拼接起来就可以得到乘法结果。

例如4 * 1的乘法器，P = abcd * m = {a & m, b & m, c & m, d & m};

注意这里的花括号{}是Verilog语法中的位拼接运算符。

• 多位乘以多位的乘法器

多位乘以多位的乘法器中，由于乘数的不同位的权值不同，因此是带权值的一位乘多位的相乘相加过程。

以4 * 4的乘法器为例介绍运算过程。P = abcd * efgh.

P = abcd   x   h   x   2⁰ + abcd   x  g   x  2¹ + abcd   x   f   x   2² + abcd   x   e   x  2³

注：x 表示乘法

由于任何数乘以2的幂相当于该数左移 幂的值，因此上式又可以改写如下：

P = {abcd  x  h } + {abcd  x  g, 1’b0} + {abcd  x  f, 2’b00} +{ abcd  x  e, 3’b000}; 展开后的结果如下，

P={a &h, b & h, c & h, d & h}+{a & g, b & g, c & g, d & g, 1’b0}+{a & f, b & f, c & f, d & f, 2’b00}+{a & e, b & e, c & e, d & e, 3’b000};                 (1)

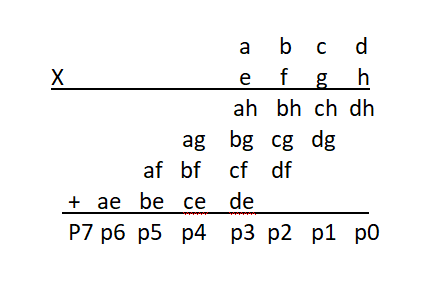

式(1)用竖式表达如下：

竖式中在相加的过程中要考虑每次相加产生的进位问题。

在Verilog的语法中参加运算的变量会自动找出位宽最宽的变量，按照该变量的位宽对参与运算的变量进行左扩展（在左边补相应位数的0），而且进位位运算自动实现。

例1 ：用Verilog HDL 描述4 * 4的乘法器

实体描述

module mul4x4
(
    input [3:0]  a,
    input [3:0]  b,
    output [7:0] P
);

assign P = ({a & {4{b[3]}}, 3'b0}) + ({a & {4{b[2]}}, 2'b0}) + ({3'b0,a & {4{b[1]}}, 1'b0}) + (a & {4{b[0]}}) ;

endmodule



上式中，乘积项({a & {4{b[2]}}, 2’b0})与 (a & {4{b[0]}})虽然位数不足8位，但由于表达式的运算结果在参与下一级运算时会自动位扩展（左扩展），因此左边扩展的0可以省略，但右边需要补的零不能省略，如：

式({a & {4{b[3]}}, 3’b0})，式({a & {4{b[2]}}, 2’b0}) 及 ({3’b0,a & {4{b[1]}}, 1’b0})右边的零表示移位，因此不能省略。

仿真程序tb.v

module tb( );

reg [3:0] ta, tb;

wire [7:0] tp;

integer i, j;

initial
begin
    ta = 0;
    tb = 0;
    i = 0;
    j = 0;
    #10

    for(i = 0; i < 16; i = i + 1) begin
        for(j = 0; j < 16; j = j + 1)
            #10  tb = tb + 1;
        ta = ta + 1;
    end
end

mul4x4  mul4x4_inst
(
    .a (ta),
    .b (tb),
    .P (tp)
);

endmodule

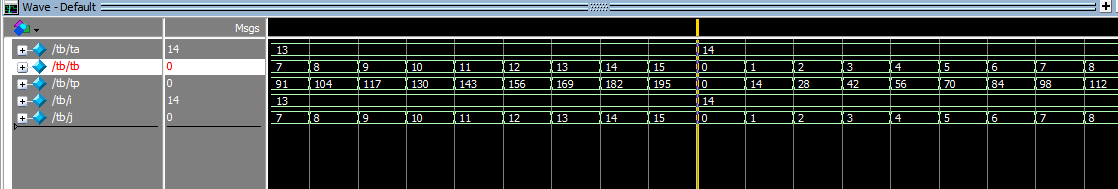

Modelsim的仿真结果如图1：

图1

• • 注意事项：
    • 在上面的描述中混合使用的Verilog的”与”运算符&（如：a&b）和数字电路的”与”（如：ab），请根据上下文的内容加以区别。
    • 在做加法运算中混合使用了多项加法，位扩展等运算符，并使用了赋值语句，因此在此处一定要注意：加法之间的各项要用括号（）隔离，同时要把各个表达式中位宽最宽的表达式放在最左边（({a & {4{b[3]}},3’b0})），依次是较低位宽项。如：

assign P=({a & {4{b[3]}},3’b0})+({a & {4{b[2]}},2’b0})+({a & {4{b[1]}},1’b0})+ (a & {4{b[0]}}) ;

如果没有（）隔离，仿真结果将会出现错误，这一点在Modelsim以及Vivado 自带的仿真工具都得到验证。对于赋值语句：

assign P={a & {4{b[3]}},3’b0}+{a & {4{b[2]}},2’b0}+{a & {4{b[1]}},1’b0}+ a & {4{b[0]}} ;

以及赋值语句：

assign P= (a & {4{b[0]}})+({3’b0,a & {4{b[1]}},1’b0})+({a & {4{b[2]}},2’b0})+ ({a & {4{b[3]}},3’b0});

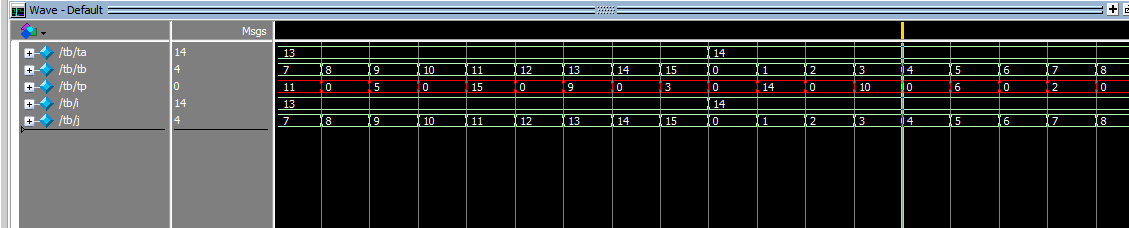

都会得到错误的仿真结果，错误的仿真结果如图2：

图2

从图2可以看出，当ta==14, tb==2时，应该是28，然而运算结果tp=0；这显然与实际期望的运算结果不符，因此在使用时应特别注意。

• 上面的问题还可以用定义临时变量的解决办法，因为纯的的变量或向量可以自动实现位扩展。

例2：

module mul4x4
(
    input  [3:0] a,
    input  [3:0] b,
    output [7:0] P
);
//先将运算表达式赋值给中间变量 pa, pb, pc ,pd
wire [3:0] pa = a & {4{b[0]}};
wire [4:0] pb = {a & {4{b[1]}}, 1'b0};
wire [5:0] pc = {a & {4{b[2]}}, 2'b0};
wire [6:0] pd = {a & {4{b[3]}}, 3'b0};

assign P = pa + pb + pc + pd;

endmodule



例2的仿真结果如图3：

图3

从图3中可以看出，采用例2的写法，仿真结果也是正确的。

• 多位乘法器可以直接利用乘法运算符*，由于*是可综合的运算符，综合工具可以把乘法表达式变成实现RTL或门级实现。

例4：

module mul4x4
(
    input  [3:0] a,
    input  [3:0] b,
    output [7:0] P
);

assign P = a * b;

endmodule



乘法器的应用一般都在时序电路使用，因此位数很宽乘法会影响时序收敛，这部分内容在讲解完时序电路设计后会继续探讨，如何采用流水线提高乘法器运算的性能，请参见”如何利用流水线提高系统性能”
