Verilog forever 循环语句

在Verilog 语法中forever语句可以用于产生无限循环的过程，但在组合逻辑电路中这种情况是不能综合的，即使在激励文件中也要加以特殊的限制，才能正常运行。但由于forever能提供无限循环，因此特别适合时序逻辑的设计。在仿真文件一般用于时钟产生。

由于forever是无限循环的，一般在激励文件中加延迟语句或使用时钟边沿来约束forever语句，防止零延迟死循环。

forever一般用在initial过程中。

例1：在testbench 文件中利用forever 产生时钟激励。

`timescale 1 ns / 1 ps

module tb_test
(

);

reg   clk;

parameter PERIOD = 20;

initial
begin
    clk = 1'b0;
    #(PERIOD/2);

    forever
        #(PERIOD/2) clk = ~clk; //注意这里一定要有延迟语句 #(PERIOD/2) ，否则会报语法错误。
end


endmodule

例2：在仿真文件中利用forever 生成计数器

module test_forever
(
input inclk,

output reg[3:0] count
);
initial
begin
    count = 0;

    forever
        @(posedge inclk)
        begin
            if(count == 9)
                count = 0;
            else
                count = count + 1;
        end
end
endmodule

例3：利用forever生成4 X 4 乘法器

仿真文件：

module for_mult
(
  input            inclk,
  input      [3:0] a,b,

  output reg [7:0] p
);

integer i;

initial
begin
    p = 0;

    forever
        @(posedge inclk)
        begin
            p = 0;     //注意这里P=0;是必须的，否则会有累加效果。
            for(i = 0; i < 4; i = i + 1)
            begin
                if(b[ i ]) p = p + (a << i);
            end
        end
end

endmodule

上例中就是利用时钟上升沿，对被乘数左移对应的位数，if(b[i]) 不满足，也就是b[i]==0,则计算直接跳过。上例中的判断语句也可以用位与（&）逻辑替代。如：

initial
begin
    p = 0;
    forever
        @(posedge inclk)
        begin
            p = 0; //注意这里P=0;是必须的，否则会有累加效果。
            for(i = 0; i < 4; i = i + 1)
            begin
                // if(b)
                p = p + ( (a<<i) & {i{b}} );
            end
        end
end

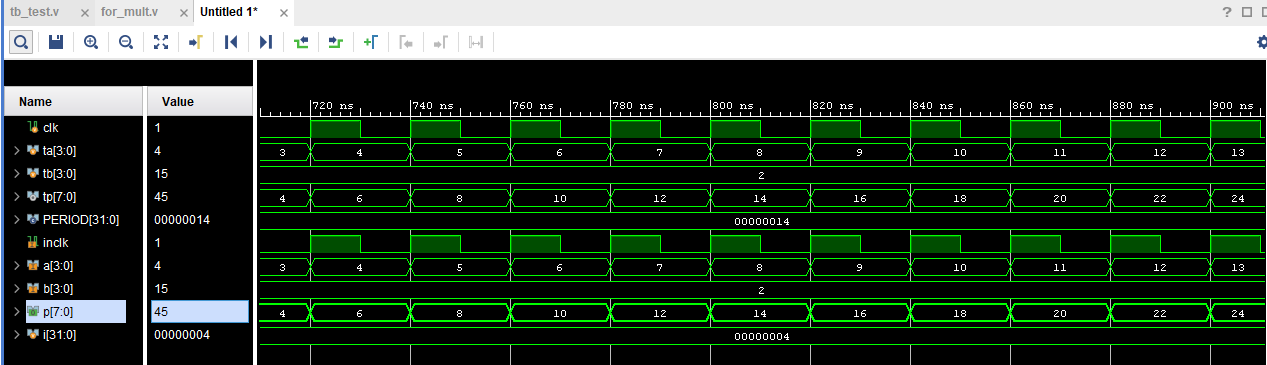

在Vivado下的仿真波形如图1：

图1

关于在Quartus II prime lite版本下使用forever的限制：

• Quartus II prime lite对于循环迭代次数不能超过250次，因此在该版本下forever在实体设计文件不能用。在编译时会报如下错误。

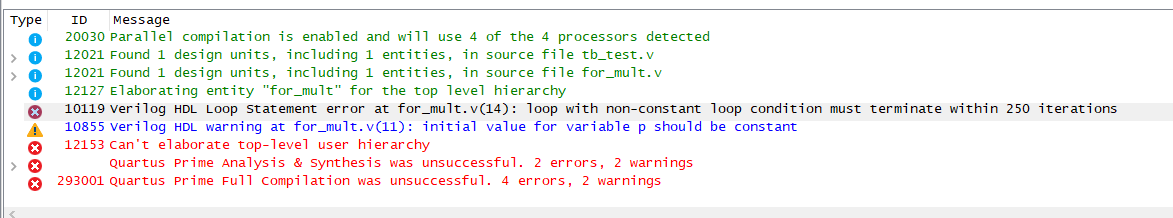

图2

• 图2指出在没有明确限定仿真次数的循环中，Quartus II 在综合时报错，这样会阻止modelsim 启动。但在Modelsim 或Vivado下可以编译和仿真。
