FPGA 双向口的使用及Verilog实现

FPGA的双向口在FPGA的设计应用中使用及其广泛，如I2C接口中的SDA，3线制的SPI接口中的数据线，传统控制总线中的数据总线，以及内存的访问DDR3/DDR4的数据总线等都是双向访问的。双向访问涉及到的概念比较多，如三态的概念，高阻的概念，输入、输出引脚合并，输入输出分时复用等概念，因此初学者往往比较迷惑，觉得无所适从，本文从底层基本原理入手，揭示双向口的机理，并用Verilog程序开发为例一步步引导大家如何使用双向口（inout）的使用与开发。

1. 双向口涉及的基本模型

• • 三态门

为了描述方便，这里给两个命名tri0和tri1（tri是三态门（tri-state的缩略写法，其实在Verilog语法中有两个模型与之对应，分别为bufif0，bufif1。图1，2中的oe在传统的三总线结构中，通常对应OE（读）或WE（写）。

• • • tri0

bufif0是三态门模型，其例化格式如下：

bufif0 tri0 (out, in, oe); //tri0是bufif0的例化名。

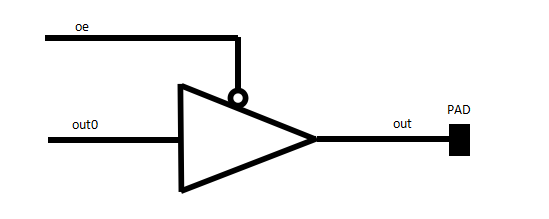

其电路形态形态如图1：



图1 bufif0

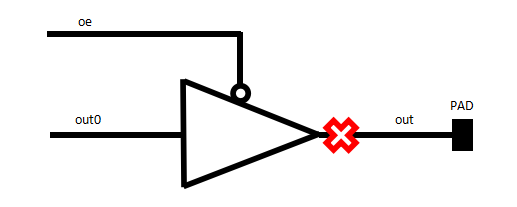

在这两个模型中，oe端决定输出的形态，在tri0的模型中，如果oe为’0’， out就得到out0（out0是FPGA内部逻辑产生的值）的值，最终输出到端口PAD上。如果 oe为’1’，此时三态门的输出为高阻状态，在Verilog 描述中用’Z’表示，即三态门与外界是断开状态，如图2所示。

图2

图1，2中的oe在传统的三总线结构中，通常对应OE（读）或WE（写）。

• • • tri1

bufif1是另一种三态门模型，其例化格式如下：

bufif1 tri1 (out, in, oe); //tri1是bufif1的例化名。

其电路形态形态如图3：

图3 buffif1

在这两个模型中，oe端决定输出的形态，在tri1的模型中，如果oe为’1’， out就得到out0（out0是FPGA内部逻辑产生的值）的值，最终输出到端口PAD上。如果 oe为’0’，此时三态门的输出为高阻状态，在Verilog 描述中用’Z’表示，即三态门与外界是断开状态，如图4所示。

图4

图3，4中的oe在传统的三总线结构中，通常对应OE#（读）或WE#（写）。

• 输入、输出在双向口合并

FPGA的I/O基本上都支持双向数据操作，但是由于对外输出端口只有一个，因此需要在端口处合并。

• • 利用tri0合并，如图5，

图5

在图5中，输出流向从FPGA内部逻辑out0–>out–>PAD；输入流向PAD–>in–>FPGA 内部逻辑。

1. • 利用tri1合并，如图6

图6

在图6中，输出流向从FPGA内部逻辑–>out0–>out–>PAD；输入流向PAD–>in–>FPGA 内部逻辑。

2. 输入、输出分时复用。

从图5，6可以看出，由于PAD 共享输入、输出。一般在推拉驱动模型中，三态门的输出能力相对较强，考虑到如果接到FPGA外部器件有同样的接口，应该严格控制他们的时序关系，以免发生短路。如图7，

图7

在图7中如果a,b两个器件同时输出（两个器件的oe都为’1’），如果恰好一个器件输出为高，一个为低，则会引起短路现象。因此要严格控制时序，保证a,b两个器件避开由内部逻辑同时驱动输出的情况。只有在两个器件oe一个为高，另一个为低，或者两个器件的oe都为低的时候，两个器件的端口才能连在一起。

• 分时复用的实现

  • 推拉结构

在传统的工业控制总线中，分为主从模式。一般MCU或FPGA为MASTER，SRAM 、EPROM等器件为从模式。在这种模式下，FPGA生成控制信号oe， 同时取反后接到对方的OE端上。如图8：



图8

图8中，由于oe是由一个主器件控制，因此实现推拉模式，即主器件输入，从器件输出；主器件输出，从器件输入。从输出角度看，在输出的时段内，高低电平直接输出，这一点不同后面要介绍的漏极开路（OD）带上拉电阻的结构。

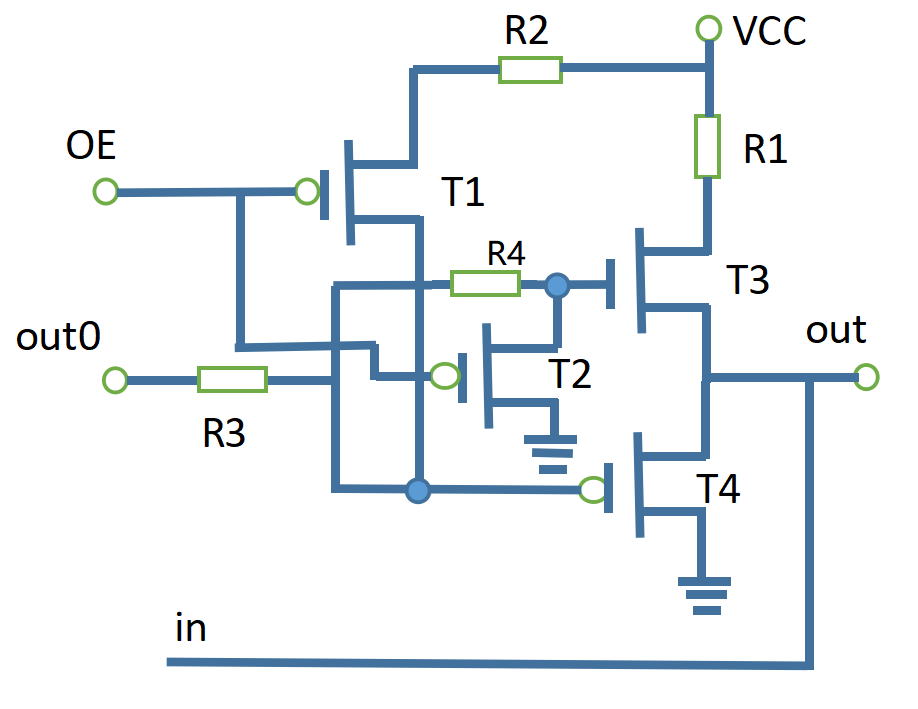

推拉MOS管模型如图9：

图9

例1：Master 模式单线控制双向接口（Verilog）。

门级描述：

module bidir_gate
(
    input clk,
    input rst,
    inout [3：0] a,
    output noe,
    output reg [3:0] in_val
);

reg [3:0] counta, countb;

assign noe = ~counta[3];

    bufif1 tri1_0(a[0], countb[0], ~noe);
    bufif1 tri1_1(a[1], countb[1], ~noe);
    bufif1 tri1_2(a[2], countb[2], ~noe);
    bufif1 tri1_3(a[3], countb[3], ~noe);

always@(posedge clk or posedge rst)
if(rst)
begin
    counta <= 0;
    countb <= 0;
end
else
begin
    counta <= counta + 1;
    if(counta == 15)
        countb <= countb + 1;
    if(noe)
        in_val <= a;
end

endmodule



RTL描述

module bidir_RTL
(
    input clk,
    input rst,
    inout [3:0] a,
    output noe,
    output reg [3:0] in_val

);

reg [3:0] counta, countb;

assign noe = ~counta[3];
assign a=(!noe) ? countb : 4'bZZZZ; //双向口输出

always@(posedge clk or posedge rst)
if(rst)
begin
    counta <= 0;
    in_val <= 0;
end
else
begin
    counta <= counta + 1;

    if(counta == 15)
        countb <= countb + 1;

    if(noe)
        in_val <= a; //获得输入，可以给FPGA内部其它模块使用
end

endmodule



在RTL的描述中可以看出，在Verilog中直接使用高阻4’bZZZZ就起到了三态门的效果，因此应习惯这种使用方法。

例2：Master 模式双线结构(Verilog RTL)， 结构模式参看例1。

module bidir_gate
(
    input clk,
    input rst,
    inout [3：0] a,

    output noe,
    output nwe,
    output reg [3:0] in_val
);

reg [3:0] counta, countb;

assign noe = ~counta[3];
assign nwe = counta[3]; //采用tri0模型
assign a = ~nwe ? countb : 4'bZZZZ;

always@(posedge clk or posedge rst)
if(rst)
begin
    counta <= 0;
end
else begin
    counta <= counta + 1;

    if(counta == 15)
    countb <= countb + 1;
end

if(noe)
    in_val <= a;

endmodule



3. 上拉电阻结构（OD结构）

上拉电阻结构适合总线模型，如I2C总线，485总线等，多master多slave的结构。在上拉电阻的结构中，双向口一般不需要读（noe）、写（nwe）控制接口配合。但需要协议配合实现。以I2C 为例，在主、从的结构中都采用OD的方式如图10，因此多个器件的输出端可以直接通过连线接在一起。但在由于输出没有推拉结构，在期望高电平输出时，由于MOS管关闭，实际输出为也为高阻，因此需要在总线上结上拉电阻，以保证在输出阶段且输出为高电平时，可以得到确保的高电平状态，如图11，

图10 OD结构

图11

在OD（或OC）的设计中，Verilog描述在输入、低电平输出时与推拉结构一致，只有在输出高电平时不同。在输出高电平时要确保真正输出的是高阻。I2C总线接口就是标准的OD结构，在SDA，SCL都要加上拉电阻，如图12

图12

由于inout信号一般只在端口使用，因此在FPGA的内部逻辑（内部模块）将会把inout（双向口）变换成input, output类型进行传递,具体使用见例3，

例3：I2C接口Verilog描述。

module I2C_intereface
(
    inout SCL,
    inout SDA,

    input [7:0] datain,
    output[7:0] dataout
);

wire SCL_in;
wire SDA_in;
wire SCL_out;
wire SDA_out;

assign SCL    = SCL_out ? 1'bZ : 1'b0;
assign SCL_in = SCL;
assign SDA    = SDA_out ? 1'bZ : 1'b0;
assign SDA_in = SDA;

I2C I2C_inst
(

    SCL_in  (SCL_in),  //input
    SDA_in  (SDA_in),  //input
    SCL_out (SCL_out), //output
    SDA_out (SDA_out)，//output
    datain  (datain),
    dataout (dataout)

)

endmodule



上面程序中，输入直接赋值给SDA_in，是全阶段赋值，即把输出阶段也给输入端赋值，因此在I2C 的程序中，何时使用输入的值，应有严格定时。关于I2C的时序描述请参照I2C部分内容。
