Verilog 中While 循环语句

while语句和for语句一样都是循环语句。一般来说，for循环是靠不断更新”表达式3″以满足终止循环条件。while是先判断表达式的条件后执行，如果表达式不满足条件，while循环甚至一次都不会得到执行。在使用时要注意终止循环表达式的编写，原因是在Verilog中不仅包含’0′, ‘1’数字值，还有’X’，’Z’值都可能影响到条件判断。while也是可综合语句，但相对for循环，while使用相对较少。在仿真程序中while使用相对更广泛些。

例1：利用while loop实现乘法器

module while_mult
#( parameter WIDTH = 4 )
(
    input       [WIDTH-1:0]   a, b,
    output reg  [WIDTH*2-1:0] p
);

integer  cnt;

reg [WIDTH*2-1:0] a_tmp;

always @(a or b)
begin
    p = 0;
    a_tmp = a;
    cnt = 0;

    while(cnt != WIDTH)
    begin
        if (b[ cnt ])
        begin
            p = p + a_tmp;
        end

        cnt = cnt + 1;
        a_tmp = a_tmp << 1;
    end
end

endmodule

仿真激励文件：

`timescale 1 ns / 1 ps

module tb_test
(

);

reg   clk;

parameter PERIOD = 20;

initial
begin
    clk = 1'b0;
    #(PERIOD/2);

    forever
        #(PERIOD/2) clk = ~clk;
end

reg [3:0] ta = 0;
reg [3:0] tb = 0;

wire [7:0] tp;

always@(posedge clk)
begin
    ta <= ta + 1;
    if(ta == 15)
        tb <= tb + 1;
end


while_mult  #(.WIDTH(4))
mult_inst
(
    .a (ta),
    .b (tb),
    .p (tp)
);


endmodule

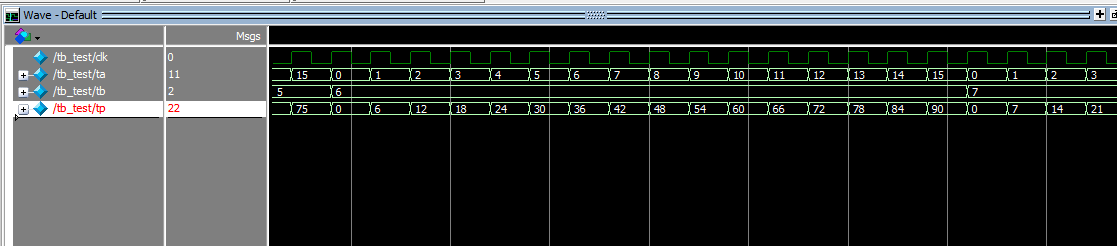

Modelsim仿真波形如图1：

图1

在激励文件中使用while loop

例2：利用while循环求整数平方表，在平方值大于等于1000时退出。

module while_test ();

integer i;

reg [15:0] Data[63:0];

initial
begin
    i = 0;
    Data = i*i;

    while (Data < 1000)
    begin
        $display("Time %4d: Data at Index %2d is %4d", $time, i, Data);
        i = i + 1;
        Data = i * i;
        #10;
    end
end

endmodule

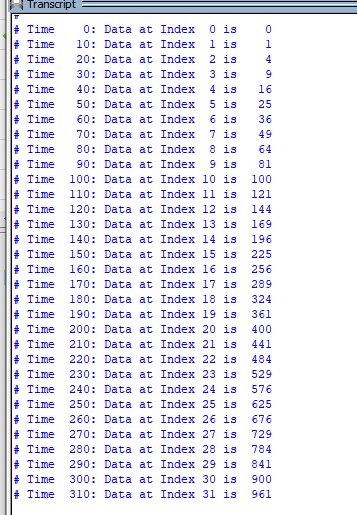

仿真结果：

Modelsim $display函数显示计算值

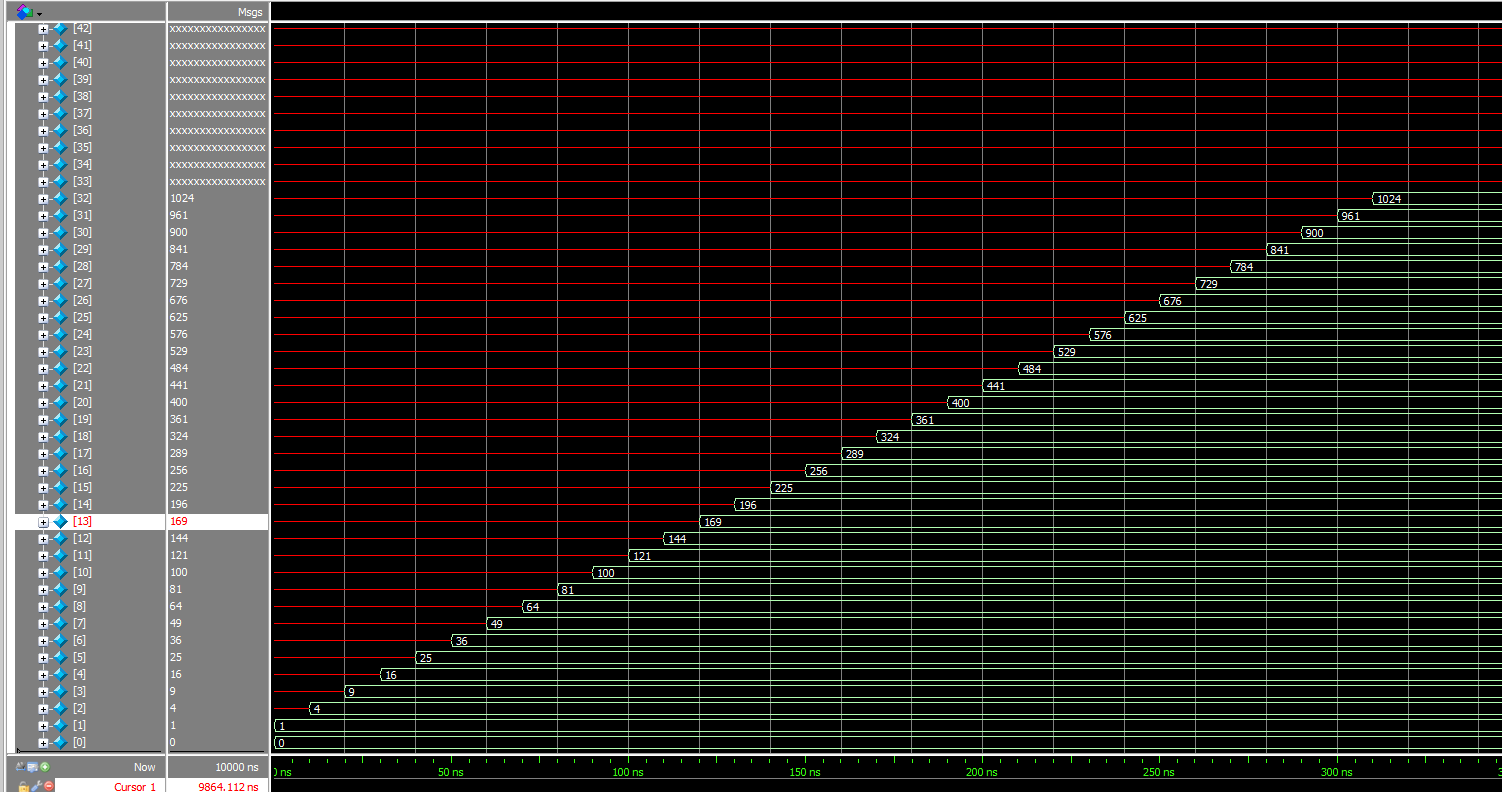

modelsim 波形：

图2

while loop与for loop比较

1. for loop 由三个表达式组成（赋初值，判断，修改变量值），而while loop 仅有一个表达式。
2. 在有限和确定循环次数的程序设计中，使用for循环比较简洁，程序更容易控制。
3. 在循环次数不能确定时，while循环往往比for循环更好用。
4. 都是可综合的语句

例3：自然数累加

module acc
(
    input      [7:0]   a,
    output reg [15:0]  b
);

integer i = 0;

always@(a)
begin
    i = 0;
    b = 0;

    while ((b < 10000) && (i < a))
    begin
        i = i + 1;
        b = b + i;
    end
end

endmodule

testbench 仿真程序

module while_test ();
parameter Period = 20;

reg clk;

initial
begin
    clk = 0;

    forever
        #(Period/2) clk = ~clk;
end

reg  rst;
reg  [7:0] a;

wire [15:0] b;

initial
begin
    rst = 1'b1;
    #20

    rst = 0;
end

always@(posedge clk or posedge rst)
if(rst)
    a = 0;
else
    a = a + 1;

acc  acc_inst
(
    .a (a),
    .b (b)
);

endmodule

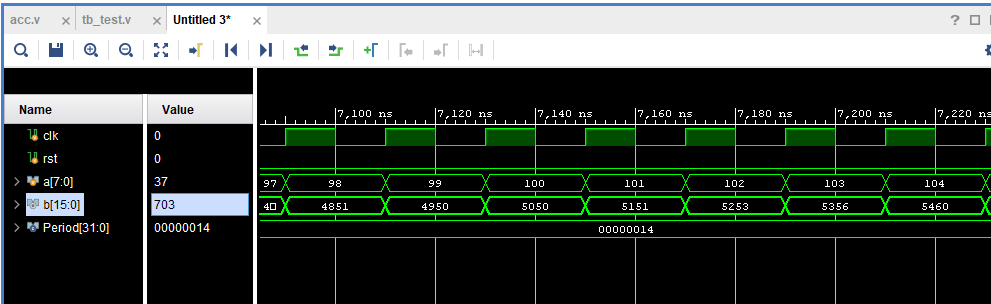

图3

可见while loop不仅能在仿真程序中使用，在可综合的实体程序中应用也非常灵活，特别是在计数次数不完全确定的时候，非常有效。
