Verilog repeat 循环语句

repeat 语句也是一种循环语句，repeat 循环语句执行指定循环数，如果循环计数表达式的值不确定，即为 x 或z 时，那么循环次数按 0 处理。repeat循环用在顺序过程，函数（function）或任务（task)等循环语句中，也是一种可综合的语句，其语法格式如下：

repeat(表达式) begin
    执行语句0；

    执行语句1；

    ...

    执行语句n；
end

如果只有一条语句，关键字begin，end也可以省略。表达式可以是数值，变量或由运算符组成的表达式，但表达式最终的结果应该为常数。

例1：利用repeat 循环语句实现参数化乘法器

module para_mult
#(parameter WIDTH = 4)
(
    input      [WIDTH-1:0]   a, b,
    output reg [2*WIDTH-1:0] p
);

reg   [WIDTH*2-1:0] a_r;  //注意a_r的宽度一定要是a的宽度的两倍，否则在                 //左移时会丢失数据。
reg   [WIDTH-1:0] b_r;

always@(a,b)
begin
    p = 0;
    a_r = a;
    b_r = b;

    repeat (WIDTH)
    begin
        if(b_r[0])
            p = p + a_r;
        a_r = a_r << 1;  //左移一位
        b_r = b_r >> 1;  //b_r右移1位，判断b_r[0]是否累加
    end
end

endmodule

Testbench 测试程序

`timescale 1 ns / 1 ps

module tb_test ();
parameter Period = 20;
parameter WIDTH = 8;

reg clk;

initial
begin
    clk = 0;

    forever
        #(Period/2) clk = ~clk;
end

reg  rst;
reg  [WIDTH-1:0] a, b;

wire [2*WIDTH-1:0] p;

initial
begin
    rst = 1'b1;
    #20

    rst = 0;
end

always@(posedge clk or posedge rst)
if(rst)
begin
    a = 0;
    b = 0;
end
else
begin
    if(a == 2**WIDTH-1)
        b = b + 1;

    a = a + 1;
end

para_mult   #(.WIDTH(WIDTH))
para_mult_inst
(
    .a (a),
    .b (b),
    .p (p)
);

endmodule

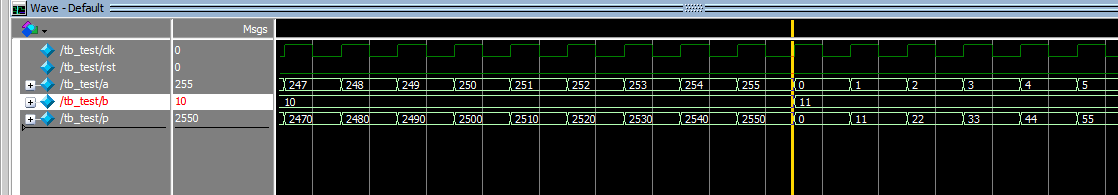

Modelsim仿真波形如图1：

图1：

从仿真波形可以看出，利用repeat 配合移位与累加实现乘法运算。

for，forever，while和repeat的异同点：

作业：

1. 比较下面三段程序有何不同：

(1)

else
begin
    if(a == 2**WIDTH-1)
        b = b + 1;
    a = a + 1;
end

(2)

else
begin
    a = a + 1;
    if(a == 2**WIDTH-1)
        b = b + 1;
end

(3)

else
begin
    a <= a + 1;
    if(a == 2**WIDTH-1)
        b <= b + 1;
end

2. 用repeat语句编写迭代次数为常数的累加器。
