上一节里讲到了I2C的基础部分以及字节写操作，本节继续I2C操作，进行当前地址读操作。
I2C当前地址读，所谓当前地址，指从芯片有一个地址指针，当前所指向的地址。可以把I2C通讯地址看成一个一维数组，或者一个队列，地址编号从小到大依次排列，芯片内有个地址指针指向某个地址。指针可以滑动，滑动一次，地址加一。连续读/连续写就是利用指针不停向后滑动进行的。
那么当前地址是哪个地址呢？
如果上次是我们自己使用的话，在芯片不断电的情况下会保持上次的地址，如果芯片断电了，当前地址会回到0地址（大部分芯片会）。如果上次通讯不是我们自己使用的，那就不知道当前地址是什么了。那这样使用当前地址读还有什么用？它的好处是，在我们知道当前地址的情况下，可以多次读取而不需要重新定位地址。比随机地址读节省时间和资源。
当前地址读的操作步骤如下：
0、空闲状态 SCL SDA 都是高电平
1、主机发送开始信号
2、主机发送设备地址（从机地址），同时发送读命令（8bit长度 从机地址 7 bit位，读写命令1bit位，0-写命令，1-读命令）。
3、从机应答（ack）
4、从机发送寄存器的数据8bit
5、主机发送应答（非应答 NACK）
6、主机发送结束命令
步骤上并不复杂，具体操作和写操作一样，不同的是第五步和第六步。
第五步：主机发送“非”应答。“非”应答表示主机想要结束本次通讯，不再需要后续数据（发“是”应答，则从机会继续发送后续寄存器数据，也就是“连续读”）。“非”应答的具体操作是：主机在SCL 为低电平时，发送SDA高电平，并持续一个周期。
第六步：发送结束命令。一般发送结束命令只要“SCL为高时，让SDA从低到高跳变”即可。但是由于第5步，SDA已经是高电平了，所以需要在第5步之后的SCL低电平先拉低SDA，再在SCL高电平时拉高SDA信号。
这部分的代码如下：
S_NACK :
if ( !scl ) //主机发送，在scl为低时候，发送sda为1
begin
sda_sel <= 1;
sda_buf <= 1;
cstate <= S_STOP;
end
S_STOP :
if ( num == 0 ) //SCL高电平时，SDA从低到高的跳变
num <= 1;
else if ( num == 1 )
begin
sda_buf <= 0;
num <= 2;
end
else if ( num == 2 )
begin
sda_buf <= 1;
cstate <= S_IDLE;
end
代码文件：代码使用PRA006开发板。每0.5秒读取一次。
[content_control]
i2c_r_pcf8591_quartus_pra006.zip
[/content_control]

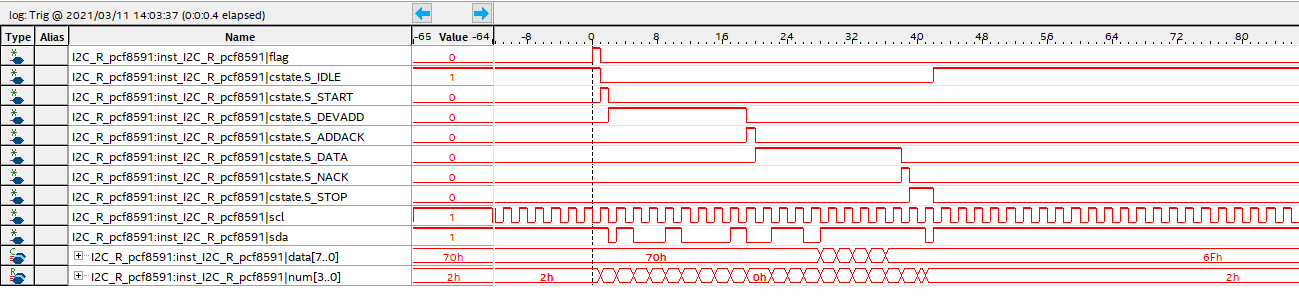

运行效果：
