Verilog 任务（task）的语法与使用

任务（Task）的使用与函数很类似，必须经过调用才能执行。但与函数不同的的是：

• 函数的参数列表中只有输入(input)没有输出(output)，返回值是通过函数名带回的，而且只能有一个返回值。
• 任务（task）可以有输入/输出端口，也可以没有输入/输出端口。

任务（task）的结构定义如下：

//Verilog 1995 格式

task <task_name>; //任务名称

input <input_name>; //输入端口及名称

<more_inputs> //更多的输入端口及端口名称

output <output_name>; //输出端口及端口名称

<more_outputs> //更多的输出端口

begin

    <statements>; //顺序语句

end

endtask

任务是由关键字task…endtask 括起来的结构。如果在task中没有不可综合的语句（如$display,$monitor 等)出现，task本身是可综合的。目前FPGA综合器在综合时一般会忽略$display,$monitor 等系统函数。

例1：利用task求最大值

module max_mod
#(parameter WIDTH = 4)
(
    input      [WIDTH-1:0] a, b, c, d,

    output reg [WIDTH-1:0] res
);

reg [WIDTH-1:0] tmp_r0;
reg [WIDTH-1:0] tmp_r1;


task  max_task;
input  [WIDTH-1:0] a,b;
output [WIDTH-1:0] max;

    if(a > b)
        max = a;
    else
        max = b;
endtask


always@(*)
begin
    max_task(a,   b, tmp_r0);
    max_task(tmp_r0, c, tmp_r1);
    max_task(tmp_r1, d, res);
end

endmodule

从上面的例子中可以看出，在过程语句中执行task语句，虽然max是输出(没有明确指出是reg的类型)，但是在调用task时，但系统默认max为reg类型。如果在task内部使用wire型变量并对其赋值，在modelsim仿真时会报语法错误。

仿真激励程序tb_test.v

`timescale 1 ns / 1 ps

module tb_test ();
parameter WIDTH = 4;

reg [WIDTH-1:0] a, b, c, d;

wire [WIDTH-1:0] max;

initial
begin
    a = 0;
    b = 0;
    c = 0;
    d = 0;
    #10

    a = 3;
    b = 2;
    c = 6;
    d = 5;
    #10

    a = 12;
end

max_mod  #(.WIDTH(WIDTH))
max_mod_inst
(
    .a   (a),
    .b   (b),
    .c   (c),
    .d   (d),

    .res (max)
);


endmodule

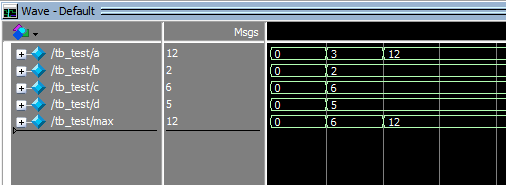

仿真波形如图1：

图1：

从例1中task的使用可总结如下：

1. 在Verilog 95中第一行“task”语句中不能列出端口名称；Verilog 2001语法中也可以直接将输入、输出紧跟task 名之后的括号中。如：task max_task(input [WIDTH-1:0] a, b, output [WIDTH-1:0] max);
2. task的输入、输出端口数量不受限制，甚至可以没有输入、输出端口。如在仿真程序中的task只用来调用$time， $display，$monitor等函数或任务，不做其它行为时，可以省略task的参数列表。
3. 在task中可以调用其他的task或function，也可以自身嵌套调用。注：自身嵌套时， 只能在仿真中使用。
4. 在task定义内不能使用 initial和 always过程块。也不能使用时钟边沿驱动。可以理解为可综合的 task就是组合逻辑电路。
5. 在任务定义中可以出现“disable 中止语句” ，将终止正在执行的任务，但该语句是不可综合的。当任务被中断后，程序流程将返回到调用任务的地方继续向下执行。
6. task 调用只有位置对应，没有名字对应，因此参数传递时一定要注意先后顺序，一一对应。
7. task只能在initial 或always过程块中调用，不能在并发过程中调用，如下面的调用就是错误的（例2）。
8. task的输出是由output端口传出的，task 名（task name)本身没有返回值。

例2：

module max_mod
#(parameter WIDTH = 4)
(
    input  [WIDTH-1:0] a, b, c, d,
    output [WIDTH-1:0] res
);

wire [WIDTH-1:0] tmp_r0;
wire [WIDTH-1:0] tmp_r1;

task max_task;
input [WIDTH-1:0] a,b;
output [WIDTH-1:0] max;

    if(a > b)
        max = a;
    else
        max = b;
endtask

//下面的task 调用出现在了并发过程的位置，是错误的。

max_task(a,      b, tmp_r0);
max_task(tmp_r0, c, tmp_r1);
max_task(tmp_r1, d, res);

endmodule

作业题：利用task计算斐波那契数列，写出可综合的程序，并提供激励文件，用$display函数打印仿真结果。

见FPGA习题库
