RISC-V CPU中 LOAD, STORE 指令集中对SRAM，和 GPIO 模块的控制，SRAM ,GPIO 等，都可以看做cpu 的外部存储。在哈佛架构中，使用数据总线，访存这些外部模块

RISC-V 教学教案

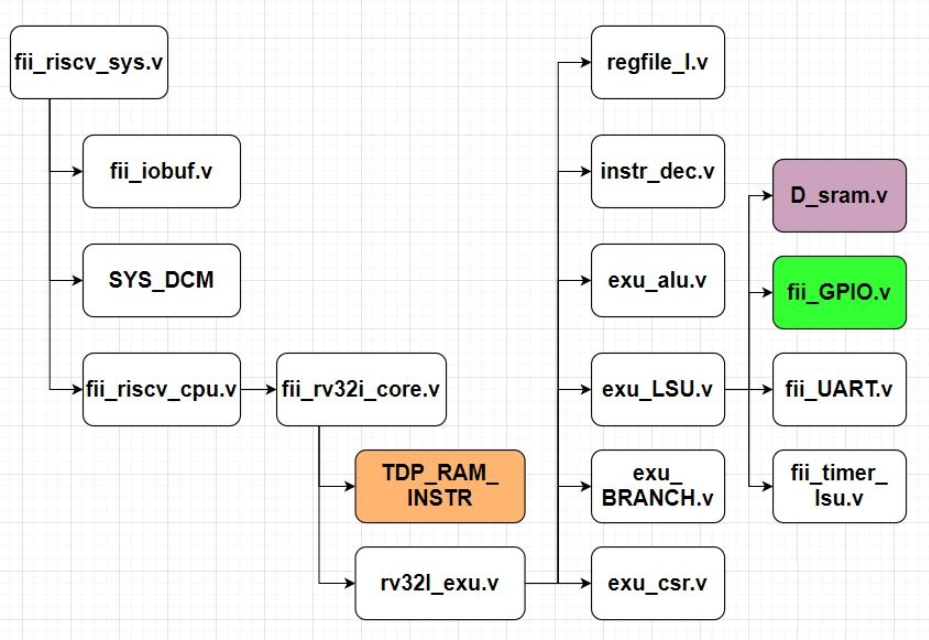

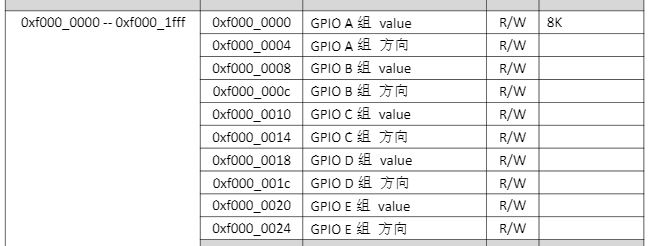

GPIO 的地址空间：

gpio 寄存器地址空间是从0xf000_0000 开始的8k 地址空间。

gpio 模块代码：

module fii_GPIO
#(
    parameter GPIO_DEEP   = 8, //memory data width
    parameter GPIO_W      = 32, //memory data width
    parameter GPIO_MSK_W  = 4, //memory data mask width
    parameter GPIO_ADDR_W = 32 //memory address width
)
(
input clk,                                // 系统时钟
input rst_n,

input [ GPIO_W - 1 : 0 ] i_ls_GPIO_din,   // cpu 写数据
output [ GPIO_W - 1 : 0 ] o_rb_GPIO_dout, // cpu 读数据

input [ GPIO_ADDR_W - 1 : 0 ] i_addr,     // 数据总线地址
input i_cs,                               // gpio 模块 片选
input i_we,                               // 写信号
input [ GPIO_MSK_W - 1: 0 ] i_wem,        // 写屏蔽信号
// t = 0, output; t = 1, input
input [ 31: 0 ] i_GPIO_dina,              // gpio 模块a组 cpu写入数据
output [ 31: 0 ] o_GPIO_douta,            // gpio 模块a组 cpu读出数据
output [ 31: 0 ] o_GPIO_ta,               // gpio 模块a组 方向控制

input [ 31: 0 ] i_GPIO_dinb,              // gpio 模块b组 cpu写入数据
output [ 31: 0 ] o_GPIO_doutb,            // gpio 模块b组 cpu读出数据
output [ 31: 0 ] o_GPIO_tb,               // gpio 模块b组 方向控制

input [ 31: 0 ] i_GPIO_dinc,              // gpio 模块c组 cpu写入数据
output [ 31: 0 ] o_GPIO_doutc,            // gpio 模块c组 cpu读出数据
output [ 31: 0 ] o_GPIO_tc,               // gpio 模块c组 方向控制

input [ 31: 0 ] i_GPIO_dind,              // gpio 模块d组 cpu写入数据
output [ 31: 0 ] o_GPIO_doutd,            // gpio 模块d组 cpu读出数据
output [ 31: 0 ] o_GPIO_td                // gpio 模块d组 方向控制
);
//===============================================================================
reg [ GPIO_W - 1: 0 ] GPIO_r [ 0: GPIO_DEEP - 1 ];
wire [ GPIO_MSK_W - 1: 0 ] wen;
wire ren;
wire [ 2: 0 ] w_addr = i_addr[ 4: 2 ];

//===============================================================================
assign ren = i_cs & ( ~i_we );
assign wen = ( { GPIO_MSK_W{ i_cs & i_we } } & i_wem );

reg [ GPIO_ADDR_W - 1: 0 ] addr_r = 0;
always@( posedge clk )
if ( ren )
    addr_r <= i_addr;

//===============================================================================
reg [7:0] i = 0;
initial
begin
    for ( i = 0; i < GPIO_DEEP; i = i + 1 )
    begin:IO_GPIO_INIT
        GPIO_r[i] <= ~0;
    end
end

genvar wi;
generate
    for ( wi = 0; wi < GPIO_MSK_W; wi = wi + 1 )
    begin:IO_write
        always @( posedge clk )
        begin
           if ( wen[ wi ] )
           begin
               GPIO_r[ w_addr ][ 8 * wi + 7: 8 * wi ] <= i_ls_GPIO_din[ 8 * wi + 7: 8 * wi ];
           end
        end
    end
endgenerate
//===============================================================================
wire [ GPIO_W - 1: 0 ] dout_pre;
wire [ GPIO_W - 1: 0 ] t_pre;
wire [ GPIO_W - 1: 0 ] reg_dout;
wire [ GPIO_W - 1: 0 ] in_dout[ 0: GPIO_DEEP / 2 - 1 ];

assign in_dout[ 0 ] = i_GPIO_dina;
assign in_dout[ 1 ] = i_GPIO_dinb;
assign in_dout[ 2 ] = i_GPIO_dinc;
assign in_dout[ 3 ] = i_GPIO_dind;

//wire [ 31: 0 ] in_dout_tmp = in_dout[ i_addr[ GPIO_DEEP / 2 - 1: 1 ] ];
wire [ 31: 0 ] in_dout_tmp = in_dout[ w_addr[ 2: 1 ]];


//assign t_pre = GPIO_r[ { addr_r[ GPIO_ADDR_W - 1: 1 ], 1'b1 } ];
//assign dout_pre = GPIO_r[ { addr_r[ GPIO_ADDR_W - 1: 1 ], 1'b0 } ];
assign t_pre = GPIO_r[ { w_addr[ 2: 1 ], 1'b1 } ];
assign dout_pre = GPIO_r[ { w_addr[ 2: 1 ], 1'b0 } ];

//===============================================================================
genvar rbi;
generate
    for ( rbi = 0; rbi < GPIO_W; rbi = rbi + 1 )
    begin:GPIO_readb
    // input reg output reg
        assign o_rb_GPIO_dout[ rbi ] = t_pre[ rbi ] ? in_dout_tmp[ rbi ] : dout_pre[ rbi ];
    end
endgenerate
//===============================================================================
assign o_GPIO_douta = GPIO_r[ 0 ];
assign o_GPIO_ta    = GPIO_r[ 1 ];

assign o_GPIO_doutb = GPIO_r[ 2 ];
assign o_GPIO_tb    = GPIO_r[ 3 ];

assign o_GPIO_doutc = GPIO_r[ 4 ];
assign o_GPIO_tc    = GPIO_r[ 5 ];

assign o_GPIO_doutd = GPIO_r[ 6 ];
assign o_GPIO_td    = GPIO_r[ 7 ];
//===============================================================================

endmodule

端口介绍：

input [ GPIO_W – 1 : 0 ] i_ls_GPIO_din, // cpu 写数据
output [ GPIO_W – 1 : 0 ] o_rb_GPIO_dout, // cpu 读数据

input [ GPIO_ADDR_W – 1 : 0 ] i_addr, // 数据总线地址
input i_cs, // gpio 模块片选
input i_we, // 写信号
input [ GPIO_MSK_W – 1: 0 ] i_wem, // 写屏蔽信号

input [ 31: 0 ] i_GPIO_dina, // gpio 模块a组 cpu写入数据
output [ 31: 0 ] o_GPIO_douta, // gpio 模块a组 cpu读出数据
output [ 31: 0 ] o_GPIO_ta, // gpio 模块a组方向控制

input [ 31: 0 ] i_GPIO_dinb, // gpio 模块b组 cpu写入数据
output [ 31: 0 ] o_GPIO_doutb, // gpio 模块b组 cpu读出数据
output [ 31: 0 ] o_GPIO_tb, // gpio 模块b组方向控制

input [ 31: 0 ] i_GPIO_dinc, // gpio 模块c组 cpu写入数据
output [ 31: 0 ] o_GPIO_doutc, // gpio 模块c组 cpu读出数据
output [ 31: 0 ] o_GPIO_tc, // gpio 模块c组方向控制

input [ 31: 0 ] i_GPIO_dind, // gpio 模块d组 cpu写入数据
output [ 31: 0 ] o_GPIO_doutd, // gpio 模块d组 cpu读出数据
output [ 31: 0 ] o_GPIO_td // gpio 模块d组方向控制

定义gpio 寄存器组：
reg [ GPIO_W – 1: 0 ] GPIO_r [ 0: GPIO_DEEP – 1 ];

定义读，写，地址信号：
wire [ GPIO_MSK_W – 1: 0 ] wen;
wire ren;
wire [ 2: 0 ] w_addr = i_addr[ 4: 2 ];
assign ren = i_cs & ( ~i_we );
assign wen = ( { GPIO_MSK_W{ i_cs & i_we } } & i_wem );

gpio 模块寄存器组，写逻辑：

genvar wi;
generate
    for ( wi = 0; wi < GPIO_MSK_W; wi = wi + 1 )
    begin:IO_write
        always @( posedge clk )
        begin
            if ( wen[ wi ] )
            begin
                GPIO_r[ w_addr ][ 8 * wi + 7: 8 * wi ] <= i_ls_GPIO_din[ 8 * wi + 7: 8 * wi ];
            end
        end
    end
endgenerate

读取gpio组中的方向寄存器，数据寄存器：

wire [ GPIO_W - 1: 0 ] dout_pre;
wire [ GPIO_W - 1: 0 ] t_pre;
wire [ GPIO_W - 1: 0 ] reg_dout;
wire [ GPIO_W - 1: 0 ] in_dout[ 0: GPIO_DEEP / 2 - 1 ];

assign in_dout[ 0 ] = i_GPIO_dina;
assign in_dout[ 1 ] = i_GPIO_dinb;
assign in_dout[ 2 ] = i_GPIO_dinc;
assign in_dout[ 3 ] = i_GPIO_dind;

wire [ 31: 0 ] in_dout_tmp = in_dout[ w_addr[ 2: 1 ]];


assign t_pre = GPIO_r[ { w_addr[ 2: 1 ], 1'b1 } ];     // 当前地址选中的GPIO ,A,B,C,D 组中 方向寄存器
assign dout_pre = GPIO_r[ { w_addr[ 2: 1 ], 1'b0 } ];  // 读取当前地址选中的GPIO ,A,B,C,D 组中gpio 值寄存器

cpu 写gpio 寄存器组：

genvar wi;
generate
    for ( wi = 0; wi < GPIO_MSK_W; wi = wi + 1 )
    begin:IO_write
        always @( posedge clk )
        begin
            if ( wen[ wi ] )
            begin
                GPIO_r[ w_addr ][ 8 * wi + 7: 8 * wi ] <= i_ls_GPIO_din[ 8 * wi + 7: 8 * wi ];
            end
        end
    end
endgenerate

cpu 读取gpio 寄存器组中的内容：

genvar rbi;
generate
    for ( rbi = 0; rbi < GPIO_W; rbi = rbi + 1 )
    begin:GPIO_readb
    //                                                input reg            output reg
        assign o_rb_GPIO_dout[ rbi ] = t_pre[ rbi ] ? in_dout_tmp[ rbi ] : dout_pre[ rbi ];
    end
endgenerate

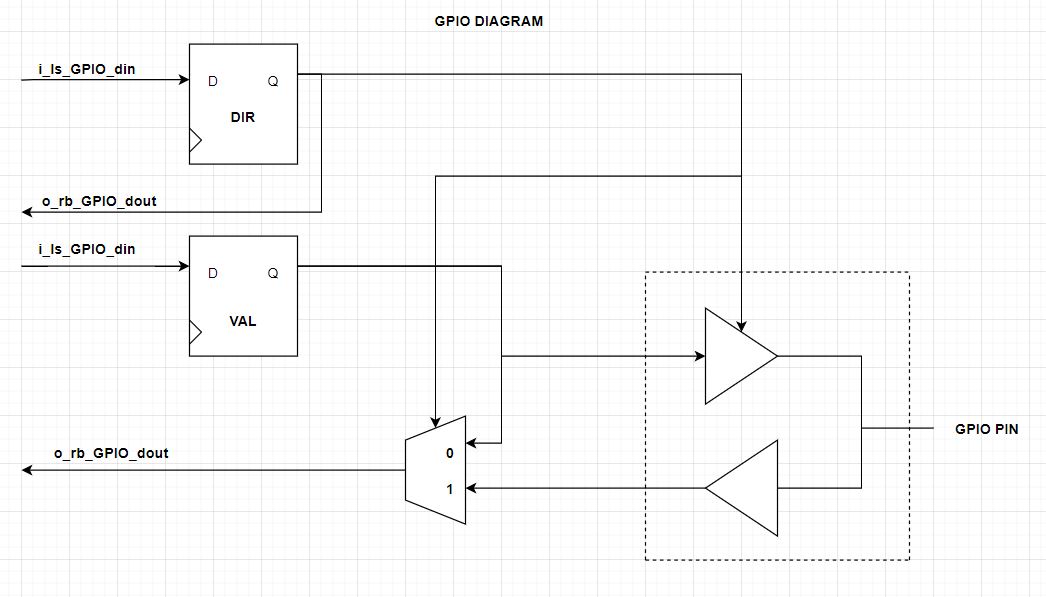

当t_pre == 1 时，读取 input fpga pin 的数值；当t_pre == 0 时，读取当前gpio数值寄存器中的值；

将gpio 寄存器组的相关内容输出到顶层文件的原语中：

assign o_GPIO_douta = GPIO_r[ 0 ];
assign o_GPIO_ta = GPIO_r[ 1 ];

assign o_GPIO_doutb = GPIO_r[ 2 ];
assign o_GPIO_tb = GPIO_r[ 3 ];

assign o_GPIO_doutc = GPIO_r[ 4 ];
assign o_GPIO_tc = GPIO_r[ 5 ];

assign o_GPIO_doutd = GPIO_r[ 6 ];
assign o_GPIO_td = GPIO_r[ 7 ];
