FPGA图像处理之二:VGA彩条显示Verilog实现

上一篇介绍了vga显示图像的基础知识。这一节我们来实现vga彩条显示。实现步骤:

1、接口分析。module的接口,除了一般的clk,rst,还需要输出水平同步信号,垂直同步信号,以及RGB颜色值。

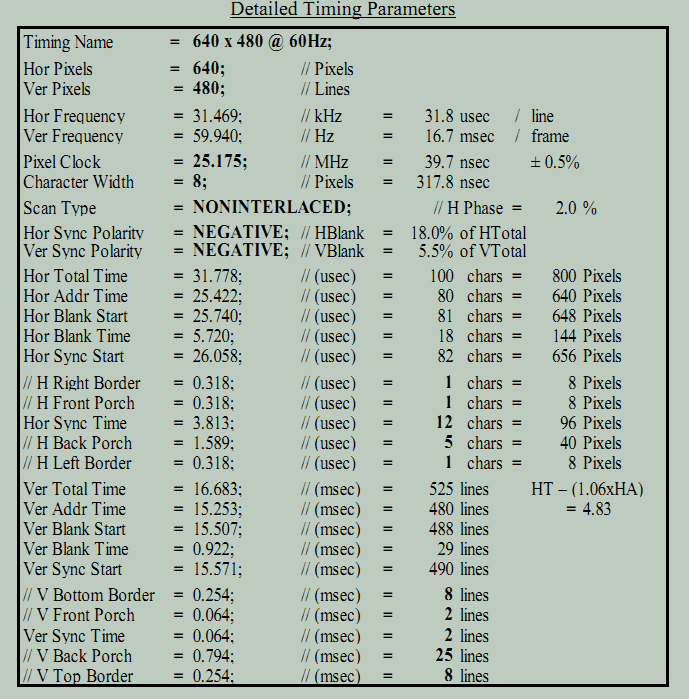

2、扫描过程各个参数的值。这个可以通过查阅VESA手册(见附件),得到想要输出分辨率下的各个参数值。主要有时钟频率、同步信号极性、同步信号宽度、后沿宽度、边框、显示区域、前沿等。

3、调用PLL。VGA时钟频率一般和输入钟频率不同,为了得到比较精确的VGA始终频率,需要使用PLL输出。

4、水平和垂直扫描计数。通过设置水平和垂直两个计数器来确定当前扫描位置,也可以看作当前扫描像素的坐标。

5、同步信号输出。根据当前扫描点位置和第二步中参数值来决定水平、垂直同步信号的输出。

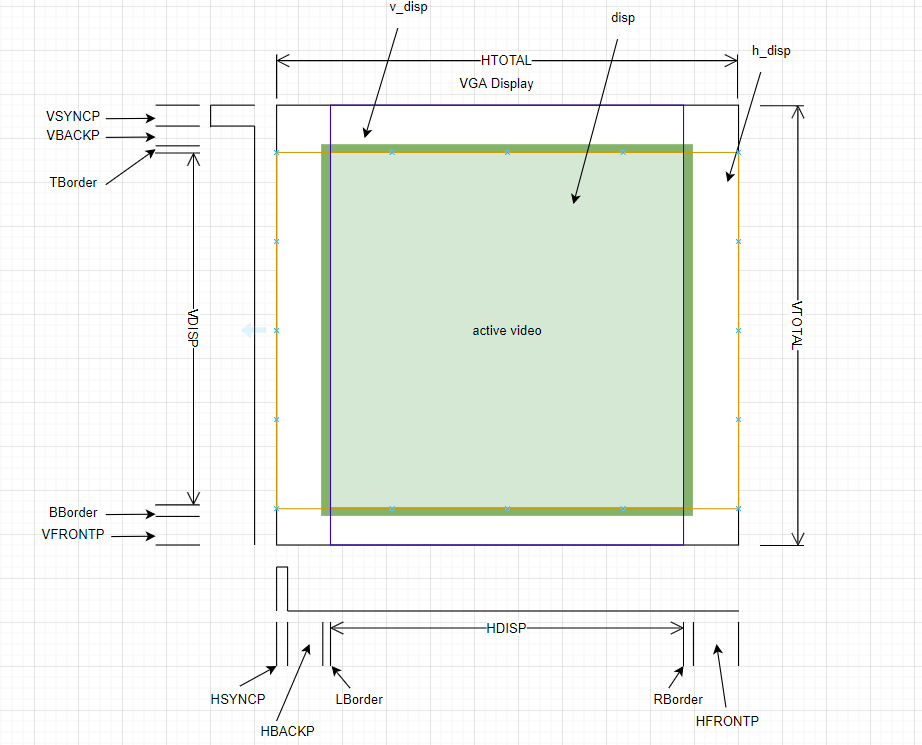

6、判断是否在显示区域。根据当前扫描点的位置和各个参数值,判断行是否在显示区域,列是否在显示区域,如果行、列都在显示区域,则当前扫描点在显示区域。

7、输出RGB值。当扫描点进入显示区域后,输出RGB的值。否则,RGB应当输出零。



图1



图2

程序参考代码如下:

module VGA_colorbar(
input       wire                sysclk,         //系统时钟,也就是板子的时钟
input       wire                rst,

output      reg     [3:0]       R,              //输出的颜色值
output      reg     [3:0]       G,              //输出的颜色值
output      reg     [3:0]       B,              //输出的颜色值
output      wire                HS,             //水平同步信号
output      wire                VS              //垂直同步信号

);

//显示分辨率 640*480@60Hz
//时钟25.175M
localparam      HPOLA           =       0;  //水平同步信号极性
localparam      VPOLA           =       0;  //垂直同步信号极性

localparam      HTOTAL          =       800;//水平总像素数
localparam      HSYNCP          =       96; //水平同步信号像素数
localparam      HBACKP          =       40; //扫描后沿像素数
localparam      LBorder         =       8;  //左边框
localparam      HDISP           =       640;//显示区域
localparam      RBorder         =       8;  //右边框
localparam      HFRONTP         =       8;  //扫描前沿像素数


localparam      VTOTAL          =       525;//垂直总像素数
localparam      VSYNCP          =       2;  //垂直同步信号
localparam      VBACKP          =       25; //扫描后沿像素数
localparam      TBorder         =       8;  //顶边框
localparam      VDISP           =       480;//显示区域
localparam      BBorder         =       8;  //底边框
localparam      VFRONTP         =       2;  //扫描前沿像素数


wire                vgaclk;
wire                locked;
wire                vgarst;

assign  vgarst = ~locked;                   //locked为高表示时钟正常,此时不复位

//使用锁相环来输出指定时钟
pll pll_inst (
    .areset ( rst ),
    .inclk0 ( sysclk ),
    .c0     ( vgaclk ),
    .locked ( locked )
);



reg         [9:0]   hcnt;                   //行计数
reg         [9:0]   vcnt;                   //场计数


//行计数
always@(posedge vgaclk or posedge vgarst) begin
if(vgarst)
    hcnt <= 0;
else
    if(hcnt == HTOTAL - 1)
        hcnt <= 0;
    else
        hcnt <= hcnt + 1;
end


//场计数
always@(posedge vgaclk or posedge vgarst) begin
if(vgarst)
    vcnt <= 0;
else
    if((hcnt == HTOTAL - 1) && (vcnt == VTOTAL - 1))
        vcnt <= 0;
    else if(hcnt == HTOTAL - 1)
        vcnt <= vcnt + 1;
    else
        vcnt <= vcnt;
end


//行同步信号输出
assign HS = (hcnt <= HSYNCP - 1)  ?  HPOLA : ~HPOLA;

//场同步信号输出
assign VS = (vcnt <= VSYNCP - 1)  ?  VPOLA : ~VPOLA;


//显示区域的判断
wire    h_disp;
assign h_disp = (hcnt > (HSYNCP + HBACKP + LBorder - 1) &&
                hcnt < (HSYNCP + HBACKP + LBorder + HDISP - 1)) ? 1'b1 : 1'b0;

wire    v_disp;
assign v_disp = (vcnt > (VSYNCP + VBACKP + TBorder - 1) &&
                vcnt < (VSYNCP + VBACKP + TBorder + VDISP- 1))  ? 1'b1 : 1'b0;


wire disp;
assign disp = h_disp && v_disp;


//如果扫描到显示区域内部,则输出颜色值
always@(posedge vgaclk or posedge vgarst) begin
if(vgarst)
begin
    R <= 4'b0000;
    G <= 4'b0000;
    B <= 4'b0000;
end
else
    if(disp)
    begin
        if(hcnt < (HSYNCP + HBACKP + LBorder) + HDISP/5 - 1)
        begin
            R <= 4'b1111;
            G <= 4'b0000;
            B <= 4'b0000;
        end
        else if(hcnt < (HSYNCP + HBACKP + LBorder) + HDISP*2/5 - 1)
        begin
            R <= 4'b0000;
            G <= 4'b1111;
            B <= 4'b0000;
        end
        else if(hcnt < (HSYNCP + HBACKP + LBorder) + HDISP*3/5 - 1)
        begin
            R <= 4'b0000;
            G <= 4'b0000;
            B <= 4'b1111;
        end
        else if(hcnt < (HSYNCP + HBACKP + LBorder) + HDISP*4/5 - 1)
        begin
            R <= 4'b1111;
            G <= 4'b1111;
            B <= 4'b0000;
        end
        else if(hcnt < (HSYNCP + HBACKP + LBorder) + HDISP - 1)
        begin
            R <= 4'b1111;
            G <= 4'b1111;
            B <= 4'b1111;
        end
    end
    else
    begin
        R <= 4'b0000;
        G <= 4'b0000;
        B <= 4'b0000;
    end
end

endmodule

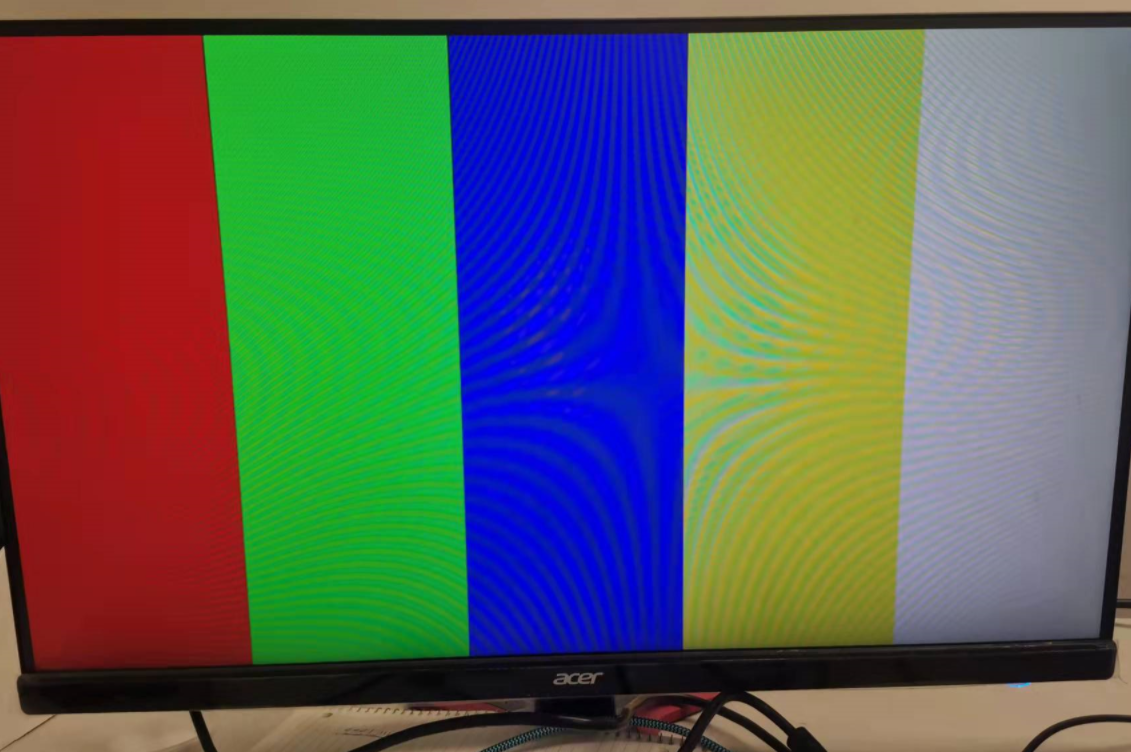

图3

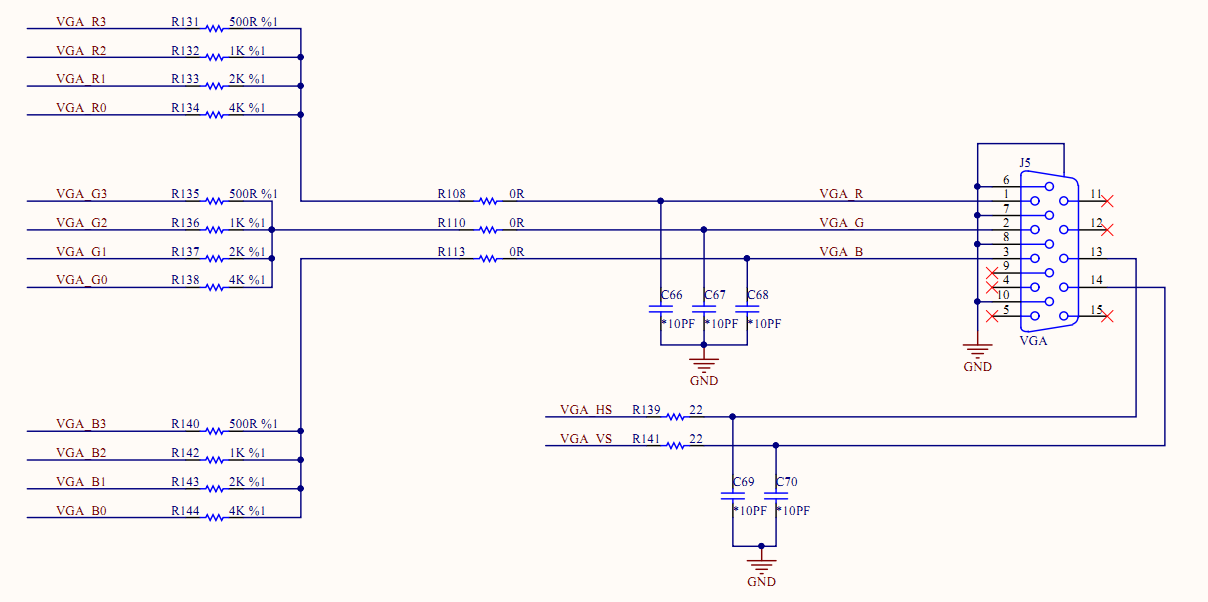

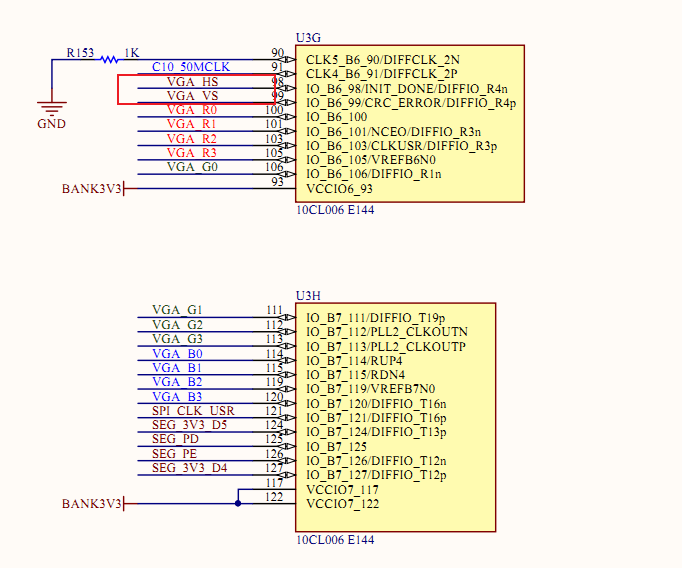

原理图:

图4

图5

VESA standard pdf (英文)

附件下载
