上节内容讲解了单口RAM及使用，本节着重介绍双口RAM及使用。由于双口RAM作为FPGA片上RAM应用极其广泛，使用相对灵活，是FPGA学习中应重点掌握的内容。目前双口RAM在CPU内存，程序存储器，数据缓存，数字信号处理，图像处理，通信等领域几乎是必不可少的部件，与FIFO在数据缓存处理方面是一把双刃剑，学好双口RAM和FIFO是FPGA进阶学习的必经之路。
1.双口RAM的生成步骤

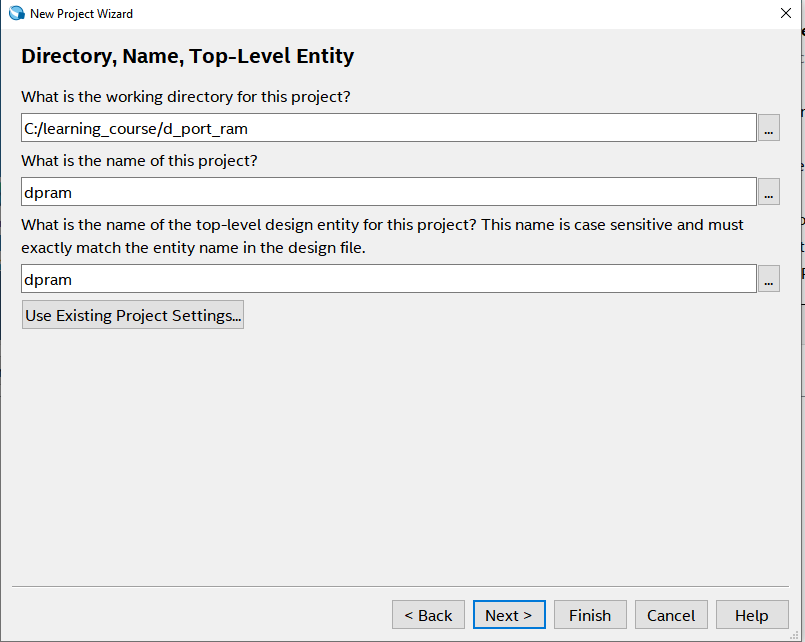

- 在Quartus新建工程， 工程名为dpram，顶层实体为dpram，如图1， 器件选择Cyclone 10 LP 10CL006YE144C8G，仿真选择Modelsim_Altera
图1
- 在新建的工程中添加双口RAM， 在IP Catalog区选择Install IP –>Libarary–>Basic Function–>On Chip Memory–>RAM :2-PORT，双击，
- 在弹出的对话框中输入将生成的双口RAM变体的名称d_p_ram.

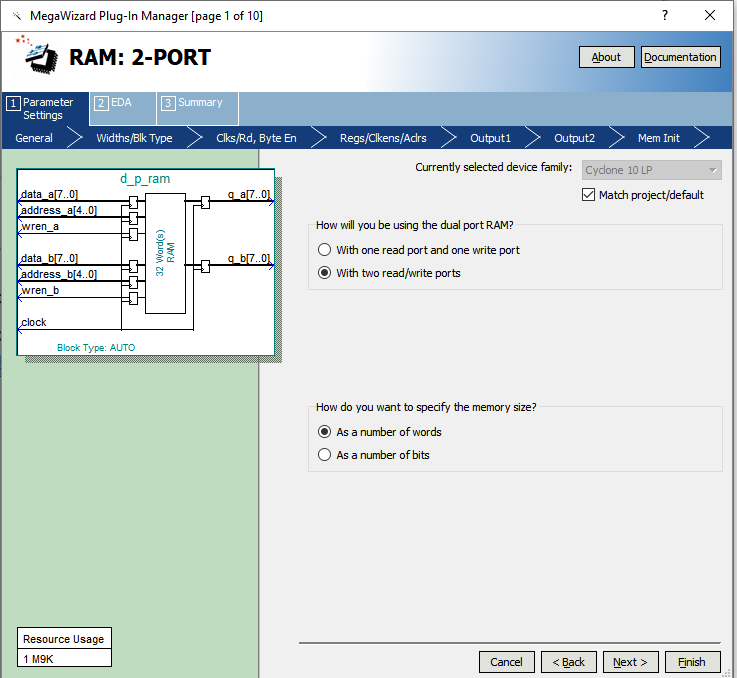

- 在图2中选择with two read /write ports，这是真正双口RAM的选择， 如果选择with one read port and one write port, 生成的就是简单双端口RAM。双口RAM分为两个全功能端口，分别为a端口和b端口。a端口的接口为data_a, address_a,wren_a为输入端口，rden_a, q_a为输出端口。b端口同样也是data_b,address_b,wren_b为输入端口，rden_b,q_b为输出端口。
- RAM尺寸选择，按字指定。也可以按 bit指定RAM的数据端口宽度和深度。
图2

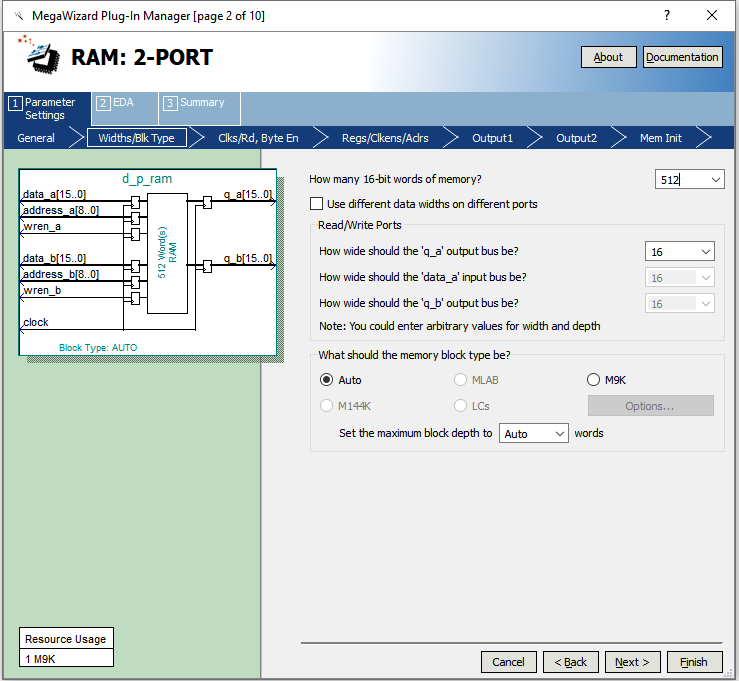

- 图3中选择数据宽度（根据需要可以选择8位，9位，16位，18位，32位，36位等），如果选择16位，数据端口即为q_a[15..0]，q_b[15..0]，data_a[15..0]，data_b[15..0]都是16位。也可以选择a端口与b端口的数据宽度不等，例如会经常使用的情况a端口是16位写入，b端口32位输出的情况，具体怎么设置主要根据使用需求。
- 根据工程的实际需求设置数据深度，这里数据深度选择512，即存储器阵列可以有512个16位单元阵列。
图3

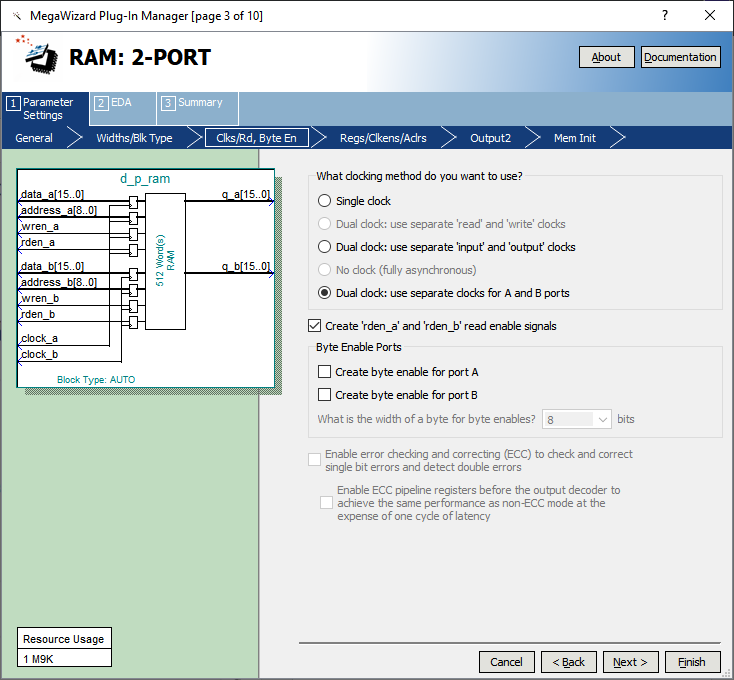

- 图4中选择时钟的使用情况，可以使用单一时钟，也可以读、写分开使用不同时钟，但更多的是a，b端口使用不同的时钟。在a，b端口使用不同时钟时要注意在访问同一单元时亚稳态的情况，与寄存器在不同时钟域的访问类似。后面会介绍在亚稳态的情况下，如何利用读写协议避免访问出错的情况。在a，b端口异步时钟的情况下，应避免使用数据拷贝的方式，也就是在读写时访问同一端口的情况下，避免使用new data选项。
- 添加rden_a，rden_b端口，可以在写过程中当地址变化时通过设置rden_a，rden_b禁止q_a，q_b的端口数据变化，从而降低功耗。
- 如果数据连续读写，而且地址线与时钟同步，rden_a，rden_b端口可以设为常数1’b1;
- 对于rden_a，rden_b也可以在生成的时候不选择该项，此时默认为rden_a=1’b1; rden_b=1’b1; 但是如果选择了生成该项，并且忘记例化这两个端口，则默认rden_a=1’b0; rden_b=1’b0; 因此在使用时一定要注意。
- 这里勾选添加rden_a，rden_b两个读使能信号。
图4

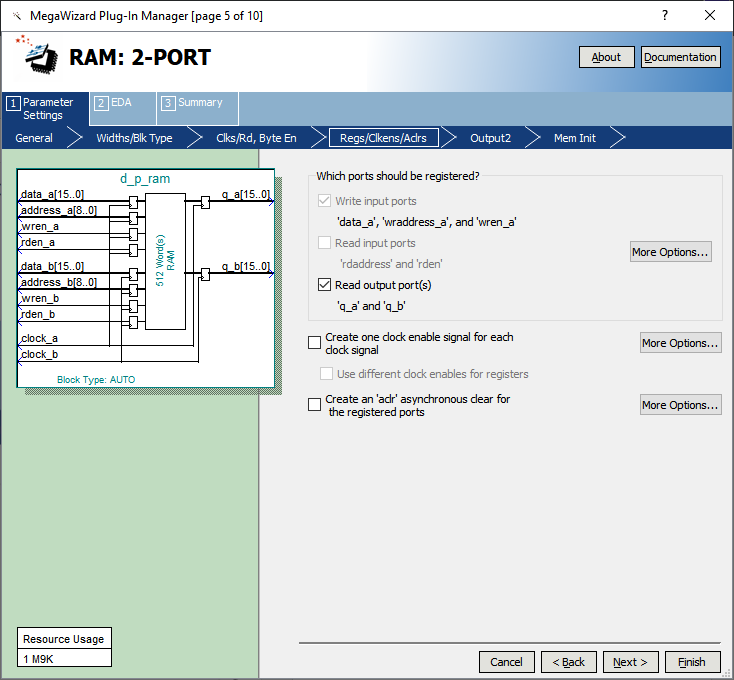

- 图5设置输入、输出端口寄存方式，与单口RAM一致，这里不再详细解释。
图5

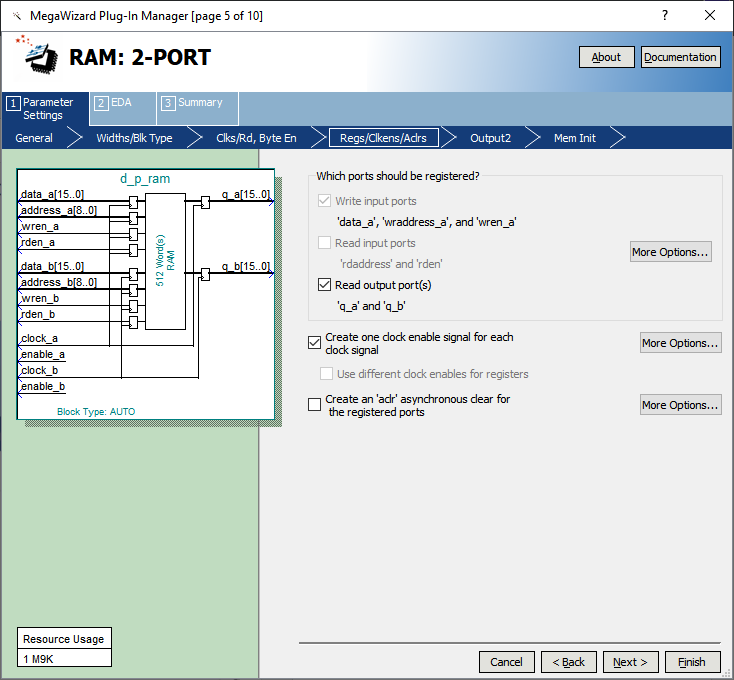

- 图6中创建时钟使能信号端口，在非操作双口RAM时，可以降低功耗。如data_a或data_b以及address的变化可能还有其它操作会使用（共享的端口），如果添加时钟使能，并在这些端口变化时保持enable_a，enable_b为低电平，则保持生成的IP核内的这些寄存器不翻转，从而降低功耗。本节的测试例子中没有添加时钟使能端的情况。
图6

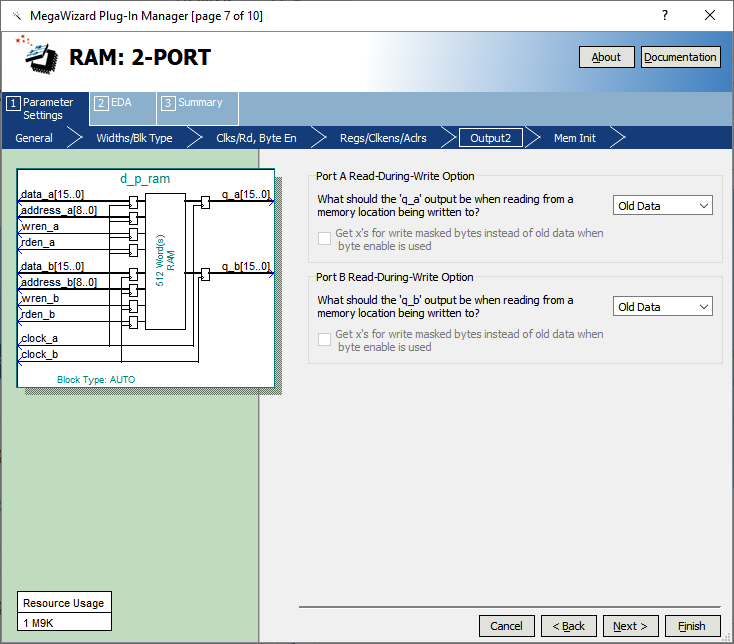

- 图中选项是当访问的存储器的内容恰好出现读、写同一单元的情况，这里有4种可能的情况，1）a端口出现读写同一单元，2）b端口出现读写同一单元， 3）a端口写与b端口读同一单元，4）b端口写与a端口读同一单元。当出现这4种组合时，在读端口选择读存储器已有的旧数据还是当前正在更新的数据。原则如下：当读写端是同一个时钟时（时钟同步）可以选择旧数据（old data），也可以选择新数据（new data），特别是在作为CPU内存使用时，会出现流水线中上次写的数据，在本次希望程序执行时要用到该数据，但由于写数据有延迟，如果读旧数据将会得到过时的数据，引起程序执行错误，可以参见RISC-V CPU IPcore设计部分。
图7

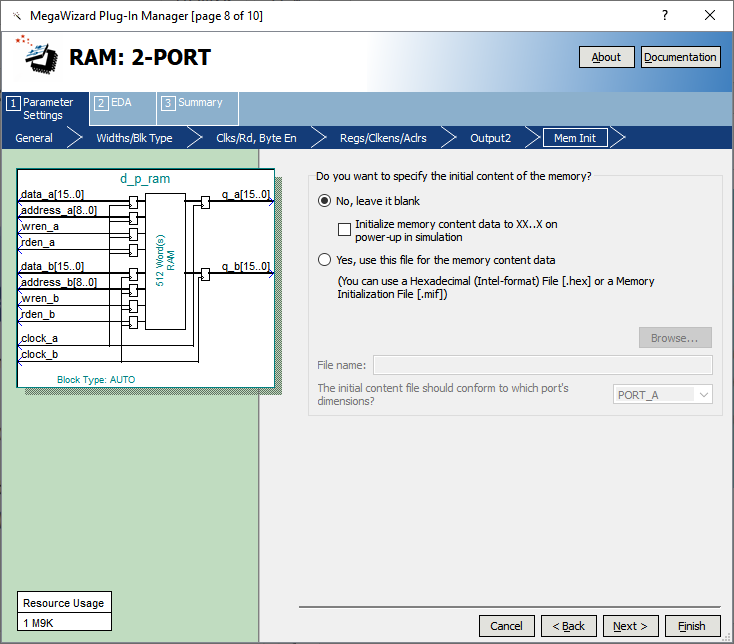

- 图8 设计双口RAM中的初始化文件* .mif或*.hex文件，这里的设置与ROM初始化相同，参照ROM的.mif文件的设置与使用。
图8
- 点击Finish，并将产生的双端口RAM添加到工程中进行测试。
总结：在上面的步骤中生成了名为d_p_ram的双口RAM，两个端口分别为：
a端口（verilog格式）：
data_a[15:0], //a端口 输入数据
address_a[8:0], //a端口 地址
wren_a, //a端口 写使能
rden_a, //a端口 读使能
q_a[15:0], //a端口 输出端口
clock_a, //a端口 时钟
b端口（verilog格式）：
data_b[15:0], //b端口 输入数据
address_b[8:0], //b端口 地址
wren_b, //b端口 写使能
rden_b, //b端口 读使能
q_b[15:0] , //b端口 输出端口
clock_b, //b端口 时钟
2.双口RAM测试
- 新建Verilog文件 dpram.v（模块名dpram,与工程的顶层实体名一致）
- 例化新生成的双口RAM，并将a，b端口重新整理，代码如下：
module dpram
(
//==================================a side
input inclka,
input [8:0] address_a,
input [15:0] data_a,
input wren_a,
input rden_a,
output [15:0] q_a,
//==================================b side
input inclkb,
input [8:0] address_b,
input [15:0] data_b,
input wren_b,
input rden_b,
output [15:0] q_b
);
d_p_ram d_p_ram_inst
(
.clock_a (inclka),
.address_a (address_a),
.data_a (data_a), //data --write to memory
.rden_a (rden_a),
.wren_a (wren_a),
.q_a (q_a), //read, data out from memory
.clock_b (inclkb),
.address_b (address_b),
.data_b (data_b),
.rden_b (rden_b),
.wren_b (wren_b),
.q_b (q_b)
);
endmodule
后续课程将使用本节课生成的双端口RAM进行测试。
