由于双口RAM在实际应用中会经常出现a，b端口不等宽的需求，如a端对应图像采集系统，输入为R、G、B三色24个bits，b 端为网络接口按照byte的方式输出并打包在网络上发送。还有如在高速串行通信中，接收端一般为byte的结构写入双口RAM，而在数据的使用端往往为了降低时钟频率，或适应固定接口（如CPU访问FPGA的双口RAM）可能为32位或16位接口等。在DSP的计算中经常出现18位与36位或18位与72位的变换等。
本节内容对双口RAM进行深度测试与仿真，测试主要内容如下：在异步时钟域下，a，b端口不等宽的读、写测试。其中a端口32位写入，b端口16位读出，将生成的双口RAM例化如下：
module dpram
(
//==================================a side
input inclka,
input [7:0] address_a,
input [31:0] data_a,
input wren_a,
input rden_a,
output [31:0] q_a,
//==================================b side
input inclkb,
input [8:0] address_b,
input [15:0] data_b,
input wren_b,
input rden_b,
output [15:0] q_b
);
d_p_ram d_p_ram_inst
(
.clock_a (inclka),
.address_a (address_a),
.data_a (data_a), //data --write to memory
.rden_a (rden_a),
.wren_a (wren_a),
.q_a (q_a), //read, data out from memory
.clock_b (inclkb),
.address_b (address_b),
.data_b (data_b),
.rden_b (rden_b),
.wren_b (wren_b),
.q_b (q_b)
);
endmodule

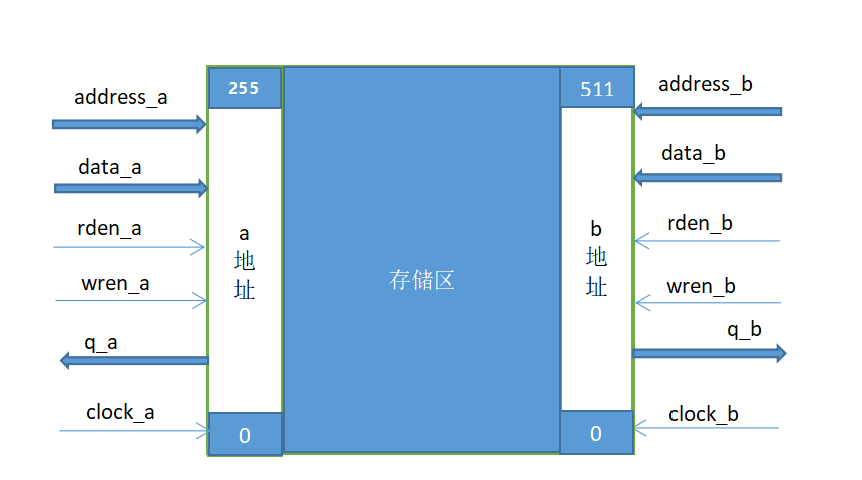

新生成的工程中双口RAM的示意图如图1
图1
1.双端口RAM测试内容
本测试设置写入a端口的数据为32-bit宽，读出b端口的数据为16-bit宽。为了观察a，b端口数据的输入与输出以及数据的综合应用，设计a，b端口对数据包的操作，设计如下：
- 异步时钟下，输出端口寄存输出的情况下，观察a端口写入，a端口读出延时。a端口写入，b端口读出的延时。注：读出时选择读出新数据（new data），如图2，
- 在状态1（st==1）时，在地址为8’b000_0000的单元写入32’h55aa_aa55;
图2
测试程序如下：
`timescale 1ns /1ps
module addab
(
);
parameter PERIOD = 10;
reg inclka;
reg inclkb;
reg rst;
reg [7:0] address_a;
reg [31:0] data_a;
wire [31:0] q_a;
reg rden_a;
reg wren_a;
reg wr_rdy;
reg wr_rdy_rb0; // first registered wr_rdy
reg wr_rdy_rb1; // second registered wr_rdy
reg [8:0] address_b;
reg [15:0] data_b;
wire [15:0] q_b;
reg [15:0] q_b_r;
reg rden_b;
reg wren_b;
reg [2:0] st_a, st_b;
//assign inclkb = inclka;
initial
begin
rst = 1'b1;
inclka = 0;
inclkb = 0;
#50
rst = 0;
#500;
$stop;
end
always #(PERIOD/2) inclka = ~inclka;
always #(PERIOD/3) inclkb = ~inclkb;
always@(posedge inclka or posedge rst)
if(rst)
begin
st_a <= 0;
address_a <= 0;
rden_a <= 1'b0;
wren_a <= 1'b0;
data_a <= 0;
wr_rdy <= 0;
end
else
begin
case(st_a)
0:
begin
address_a <= 0;
rden_a <= 1'b1;
wren_a <= 1'b0;
data_a <= 0;
wr_rdy <= 0;
st_a <= 1;
end
1:
begin
address_a <= 0;
wren_a <= 1'b1;
data_a <= 32'h55aa_aa55;
st_a <= 2;
end
2:
begin
address_a <= address_a + 1;
data_a[31:16] <= data_a[31:16] + 1;
data_a[15:0] <= data_a[15:0] + 1;
if(address_a == 7)
st_a <= 3;
end
3:
begin
wren_a <= 1'b0;
wr_rdy <= 1'b1;
st_a <= 4;
end
4:
begin
wren_a <= 1'b0;
st_a <= 5;
end
5:
begin
wren_a <= 1'b0;
st_a <= 6;
end
6:
begin
wren_a <= 1'b0;
st_a <= 6;
end
default: st_a <= 0;
endcase
end
always@(posedge inclkb)
begin
wr_rdy_rb0 <= wr_rdy;
wr_rdy_rb1 <= wr_rdy_rb0;
end
always@(posedge inclkb or posedge rst)
if(rst)
begin
q_b_r <= 0;
address_b <= 0;
rden_b <= 1'b0;
wren_b <= 1'b0;
data_b <= 0;
st_b <= 0;
end
else
begin
case(st_b)
0:
begin
address_b <= 0;
rden_b <= 1'b1;
q_b_r <= q_b;
if(wr_rdy_rb1)
begin
address_b <= address_b + 1;
st_b <= 1;
end
end
1:
begin
address_b <= address_b + 1;
q_b_r <= q_b;
if(address_b == 15)
st_b <= 2;
end
2:
begin
address_b <= address_b + 1;
q_b_r <= q_b;
st_b <= 3;
end
3:
begin
address_b <= address_b + 1;
q_b_r <= q_b;
st_b <= 4;
end
4:
begin
address_b <= address_b + 1;
q_b_r <= q_b;
st_b <= 5;
end
5:
begin
address_b <= address_b + 1;
q_b_r <= q_b;
st_b <= 6;
end
6:
begin
q_b_r <= q_b;
st_b <= 6;
end
default: st_b <= 0;
endcase
end
dpram dpram_inst
(
.inclka (inclka),
.address_a (address_a),
.data_a (data_a), //data --write to memory
.rden_a (rden_a),
.wren_a (wren_a),
.q_a (q_a), //read, data out from memory
.inclkb (inclkb),
.address_b (address_b),
.data_b (data_b),
.rden_b (rden_b),
.wren_b (wren_b),
.q_b (q_b)
);
endmodule

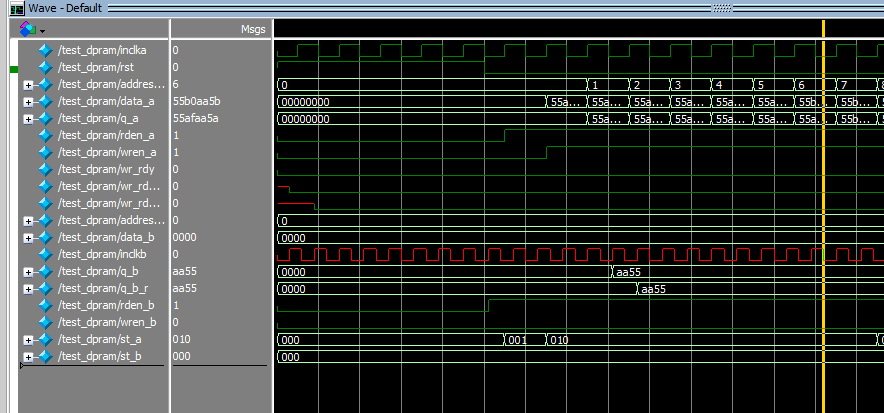

仿真波形如图3：
图3

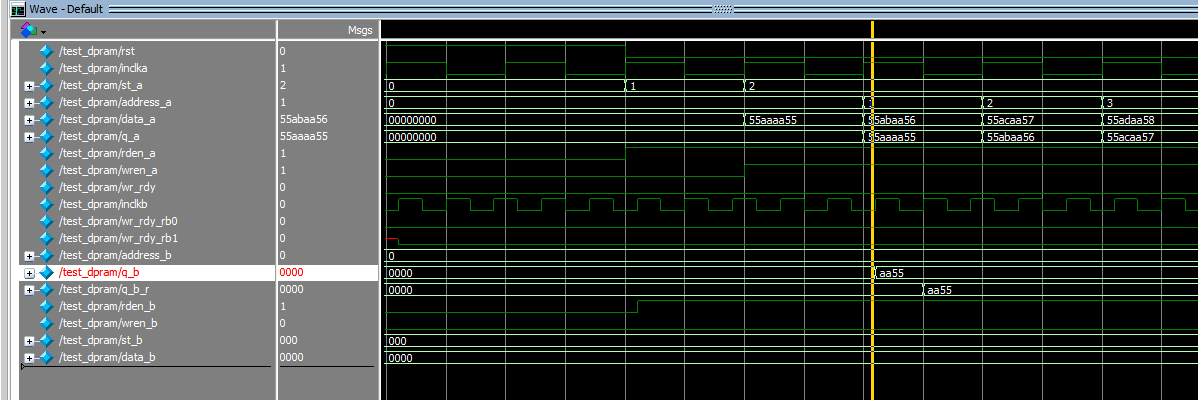

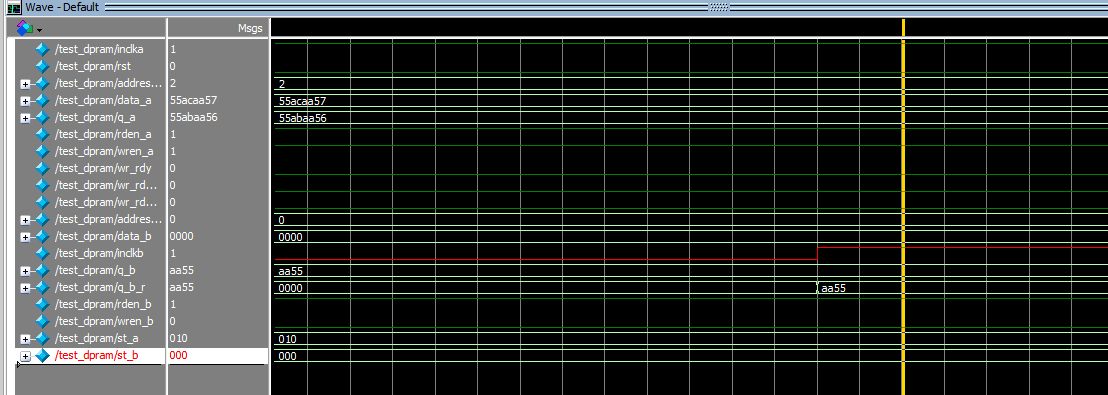

- 波形分析：从图3可以看出，在状态机st为1时对a端口进行赋值，在状态机st=2时，地址address_a=0，数据data_a=32’h55aaaa55，写使能wren_a=1’b1都得到相应的数据，但双口RAM内部对地址address_a，数据data_a，写使能wren_a都进行了锁存，因此写入到RAM中将会再延迟一个时钟，所以真正将数据写入到RAM中是在状态2中地址为1（address_a=1）的，但是由于在生成双口RAM时选择了数据输出寄存器锁存方式，因此在address_a=1并没有及时读出，而实际读出数据是在address_a=2。如果选择读出为旧数据，将会再延迟一个时钟，这和前面两节测试结果一致。a端口在之后的地址变化也是每个数据比对应的写数据延迟2个时钟输出，所以总体效果是第一个数据延迟两个时钟，后续的数据读取完全以流水（pipeline）的方式一个紧接着一个输出，整体数据只有两个时钟延迟的效果。
- b端口由于时钟沿超前a端口，因此可以看到在状态2的address_a=2位置对应inclkb的上升沿有输出，而且输出的是aa55是32位数据的低16位，q_b已经输出在端口位置了，需要提醒的是，由于a，b 端口采用的是异步时钟，因此数据的数据可能不稳定（仿真有时不能完全解释内部过程）。后面我们会针对这种情况提出专门的解决方案。
图4

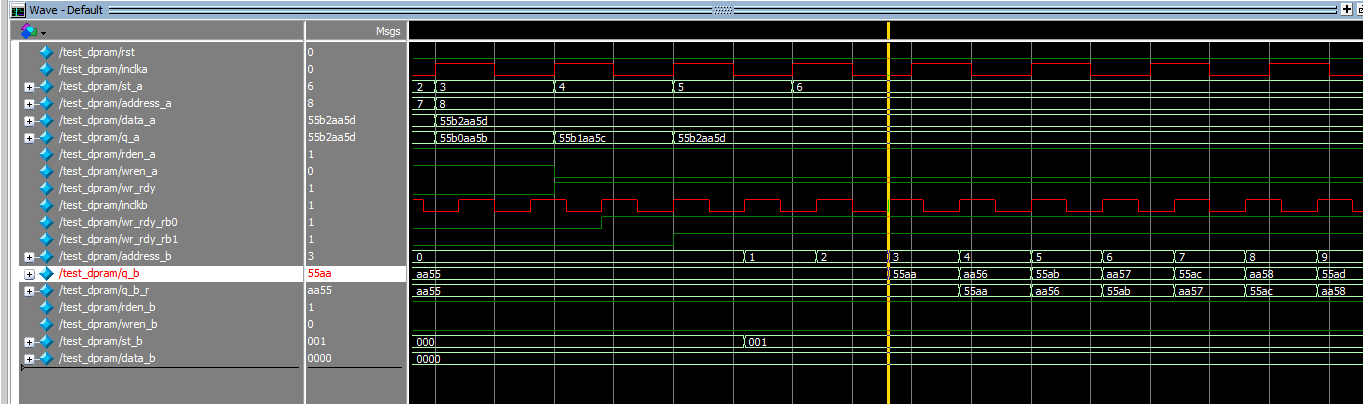

图4为门级仿真的结果，可以看出和RTL仿真结果没有区别。
图5

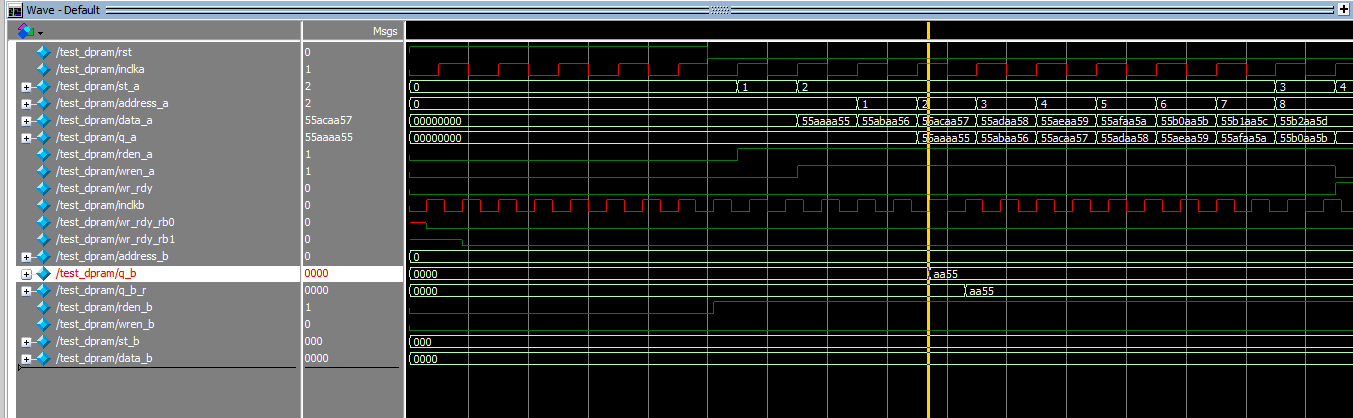

图5显示在inclkb的驱动下，随着地址的递增，交替着将32位数据分低、高读出依次读出。
图6

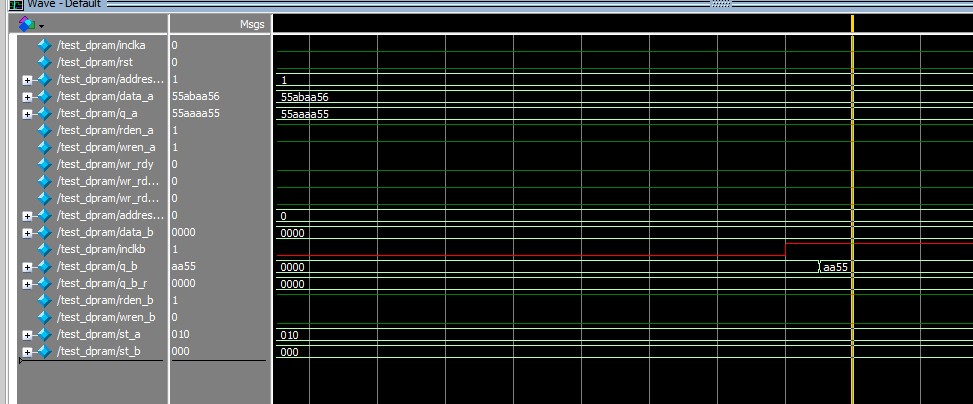

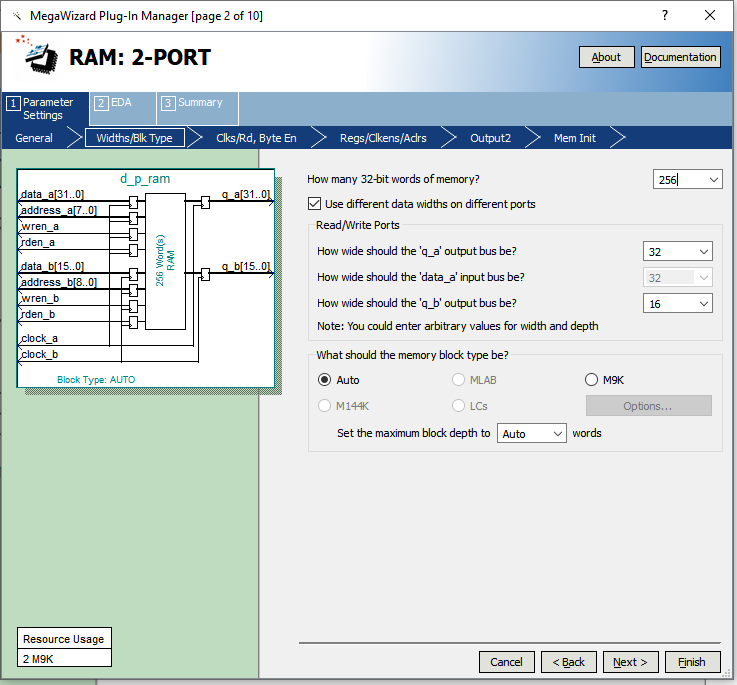

图6是在q_a，q_b非输出锁存时的仿真结果，看起来与功能仿真一样，其实如果将波形不断展开（zoom in）， 会发现q_b的输出如图7所示，并没有与inclkb同步，但q_b_r的确与 inclkb同步的
图7

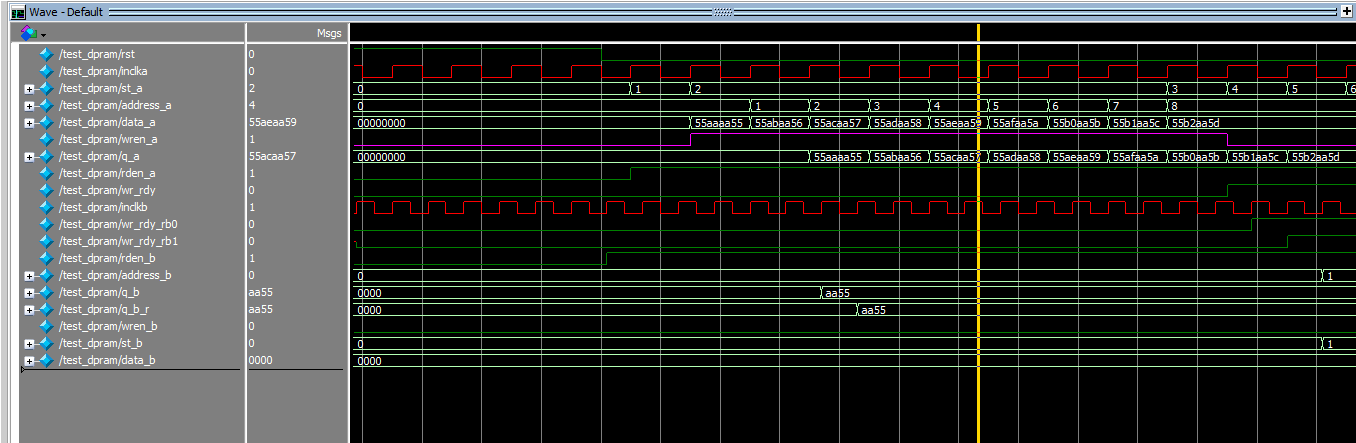

图8
从图6，7，8可以分析得到结果如下，端口a在某一时刻写入，延迟一段时间后在b端口输出，由于a,b端口是异步时钟，因此a端口写入后，b端口经过几个时钟输出是不能完全确定的，随着b端口的时钟频率、相位不同而不同，而且很可能出现亚稳态。
将仿真时钟按照如下修改：
parameter PERIOD =20;
always #(PERIOD/2) inclka=~inclka;
always #(PERIOD/5) inclkb=~inclkb;
将得到图9的仿真结果，
图9
比较图6，9可以看出q_b的输出在图9中明显比图6相对于写入的时刻超前了。因此可以看出由于RAM阵列是是组合逻辑，在a端口写入时，经过一个很短的延迟将在b端口的输出。注意和图7一样，b端输出结果q_b比inclkb要稍晚一点。
注：6，7，8，9是门级仿真的结果。
2. 结论
通过本次实验过程，可以总结出以下几点：
- 无论a端口还是b端口，第一个数据的读取会延迟2-3时钟，后续随着地址的变化可以以流水的方式（pipe line）输出。
- 异步时钟下写入数据到数据读出，与时钟的频率、相位有关。
- 建议异步时钟时，端口q_a， q_b选择寄存器的方式输出，这样有利于亚稳态的消除。
- 不等宽的端口写入和读出，遵循先读低部分后读高部分。
对应视频：
