同步DRAM的原理与结构

上节内容介绍了SRAM与DRAM的原理，并介绍了SRAM的接口与使用，SRAM与早期发展的DRAM接口都是异步接口，所谓异步接口是只地址、数据与控制接口在读写双方的应答中没有与时钟产生直接的关系，尽管主从设备的总线可能都是在各自的系统时钟控制下完成的（从设备系统可能没用自己系统时钟），但由于双方的时钟各自生成，没有直接的关系；这种在没有统一时钟控制下的读写，称为异步读写。因次存储器芯片也分为同步存储器芯片和异步存储器芯片。如只读存储器中I2C 接口的EEPROM， SPI接口的EEPROM， SPI接口的Flash 存储器都可以看作同步存储器，而并行接口的EPROM， NOR Flash，NAND Flash 等都认为是异步只读存储器。随机存取存储器也有同步与异步之分，如上面介绍的SRAM，早期的DRAM都是异步的，但随着技术的发展，同步DRAM（SDRAM）由于结构简单，读写速度快，接口时序易于控制等优点，在市场竞争中具有巨大的优势，因此在高速及大容量的内存使用中占有主导地位。下面将着重介绍同步随机存取存储器的原理，接口及应用。

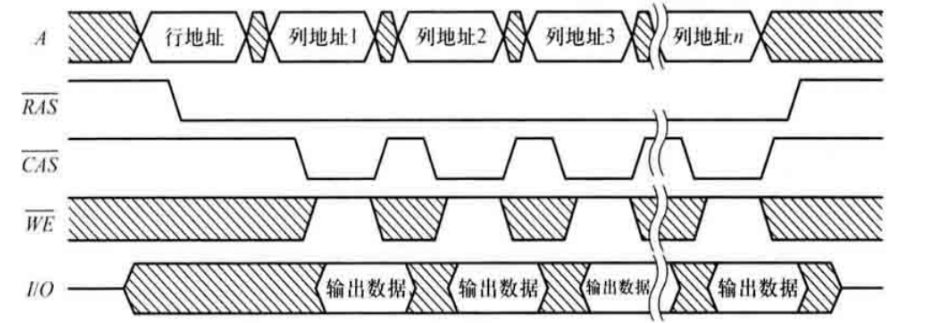

图1 异步DRAM的读写时序

1. 同步随机存取存储器

同步随机存取存储器由称为SDRAM（Synchronous DRAM) 。 SDRAM与早期的DRAM最大的不同是采用了同步时钟，从图1 可以看出，DRAM在外部接口上没有采用时钟同步信号，因此在读写上都要进行异步时钟到同步时钟的转换，读写效率很低。一个简单的例子，SRAM有RD#，WE#信号，在主机与SRAM硬件连接后主机生成的控制信号都是在主机时钟的控制下进行的，但是SRAM在接收的地址线和数据线时依赖CE#和WE#信号的选通，此时如果在内部译码将会产生延迟逻辑，具体的延迟随着芯片的不同而不同，因此在使用时都会给出比较大的时序冗余。如IS61WV51216BLL-10TI，虽然读写速度可以达到100M，但在真正应用时，很难做到主机端100M时钟恰好满足要求。如图2，虽然从时序上看可以做到ADDR，CE#，WE#，RD#等信号可以同时建立和撤销，但在考虑到布线延时（包括FPGA的布线延时和PCB板的布线延时）等因素 ，往往要降低主频使用。特别是在目前要求1GHz以上的读写要求时，异步接口显得无能为力。

特别是前面介绍过的FLASH芯片有复杂的读写命令，往往地址，控制信号，数据等都需要锁存，然后再转换成内部时钟，此时就会出现不同时钟域的转换。因此目前的内存都是同步的DRAM。SDRAM比非同步的DRAM多一套时钟线CLK， 在考虑到非读写期间降低功耗的要求，又添加CLKE#信号，即时钟使能信号。SDRAM的时序如图4所示。

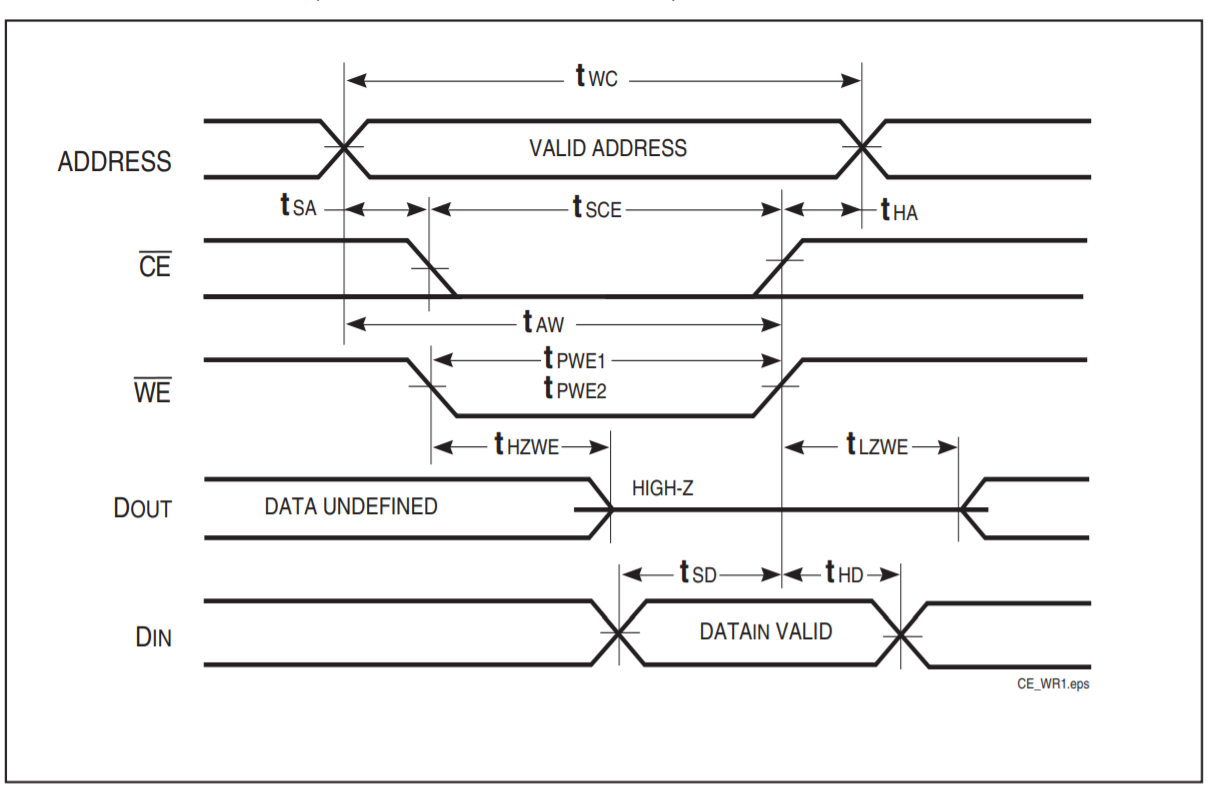

图2 SRAM的读写时序

图3 内存条示意图

2. SDRAM（Synchronous DRAM)的分类

随着时间的推进，同步DRAM经过了不同的发展阶段。SDRAM比较典型的阶段及代表产品有SDRAM，DDR-SDRAM， DDR2-SDRAM ,DDR3-SDRAM ,DDR4-SDRAM，DDR5-SDRAM等产品。

• SDRAM

SDRAM（Synchronous DRAM）是比较早期的产品，主频一般低于100M，与SRAM相比容量大，读写速度高，但读写操作复杂。同时芯片内部采用DRAM结构，因此需要刷新。SDRAM的电压是3.3V，IO口的电平标准一般LVCOMS33（3.3V）。目前在嵌入式领域仍在使用，但性价比不高。

• DDR-SDRAM

DDR-SDRAM（double data rate）与SDRAM相比突出特点是，在读取与写入时时钟都采用双边沿操作，即在上升沿和下降沿都可以进行读/写操作。DDR-SDRAM的时钟主频一般在150Mhz左右，但由于采用双边沿操作，实际的读写速度要比SDRAM快的多。DDR-SDRAM的供电电压为2.5V，IO的电平标准为LVCMOS25（2.5V）。目前基本上处于淘汰状态。

• DDR2-SDRAM

DDR2-SDRAM与DDR-SDRAM相比在DDR2内部采用双倍预读取，因此DDR2的时钟一般比DDR-SDRAM的接口时钟高很多。比较流行的333Mhz, 400Mhz ，533Mhz等，接口电压为1.8V。虽然DDR2_SDRAM 在存储器采用双倍预读取，但外部接口依然采用双边沿的读写方式，因此对外接口与DDR-SDRAM 相比仅接口不同电压，读写速度仅时钟频率决定。

DDR3-SDRAM

由于DDR3性价比又比DDR2-SDRAM高很多，因此目前嵌入式系统中DDR3-SDRAM是主流产品。DDR3-SDRAM与DDR2-SDRAM相比在芯片内部读写又提高一倍，因此主频也比DDR2有大幅提升。DDR3-SDRAM供电及接口电压典型的为1.5V,低电压系列为1.35V，如DDR3L SDRAM 供电电压和接口电压都为1.35V。目前仍然是计算机内存的主流产品。特别是在嵌入式系统中，由于多数主流控制器件还不支持DDR4,因此多数嵌入式系统仍以DDR3 为主。

• DDR4-SDRAM

为目前最高性能的SDRAM，主频最高可以达到3.2G，目前在性价比上与DDR3比有优势，因此在不久的将来会逐渐替代DDR3成为嵌入式系统的主要存储器。

本章课程会结合DDR3-SDRAM MT41J128M16HA-125实例讲解原理，硬件设计，FPGA接口设计及应用实例。由于SDRAM为同步DRAM，因此与读写相关的地址，数据，控制信号都与时钟有关，除了复位信号外，其它的信号都为同步信号。时钟由主控制器提供，主从设备共用同一套系统时钟。典型时序如图4所示，

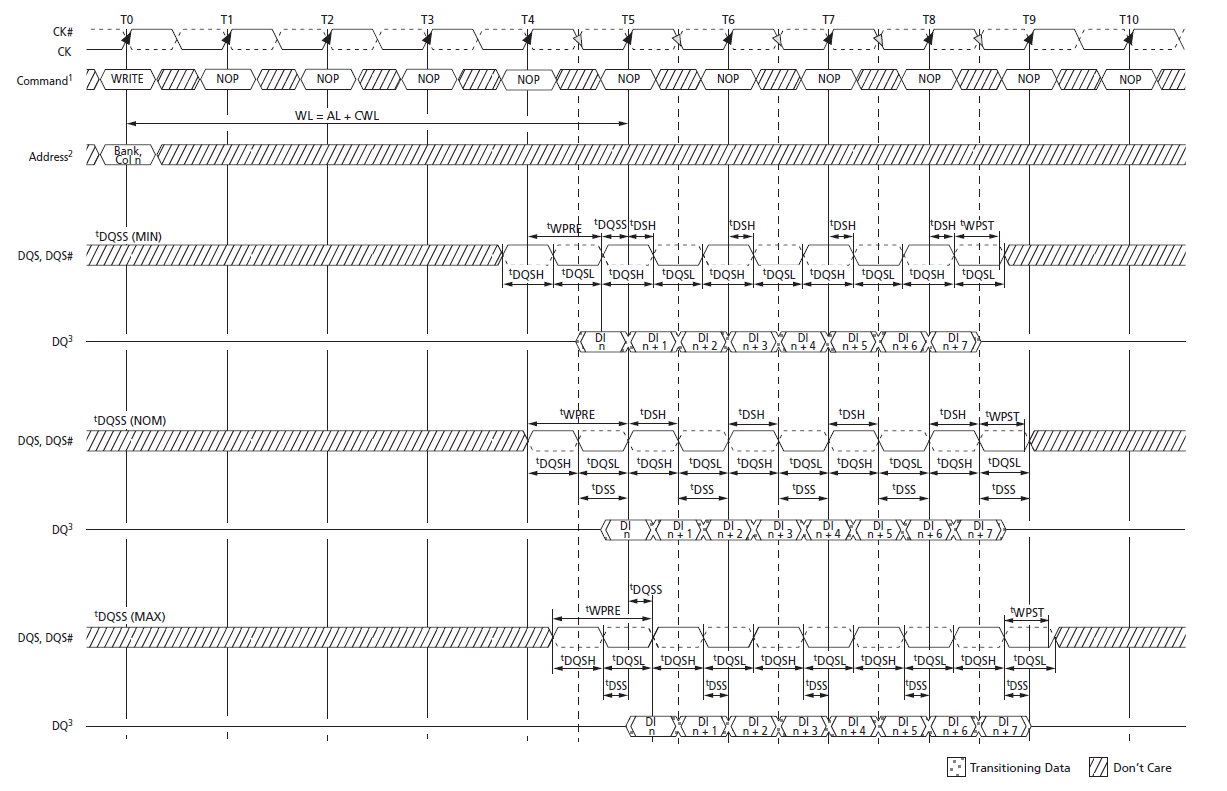

图4 DDR典型时序

3. DDR3-SDRAM芯片实例详解（MT41J128M16HA-125）

• 标志

(1)MT41J —-Micron（美光） DDR3的标志

(2)128M16–表示128M x 16 bits的存储单元，输入、输出为16位

(3)HA–封装形式指96-ball 9mm x 14mm FBGA

(4)-125–表示读写速度为1.25ns的级别，时钟最高可以达到800MHz

• 特性

（1）供电电压与IO电压一致，都为1.5V-0.075V ~1.5V+0.075V，0.75V为中心的IO推拉结构。低电压系列为1.35V。

（2）差分时钟线

（3） 8n-bit数据预取结构（内部）

（4）ODT：为数据、数据选通、数据屏蔽等信号提供芯片内部固定或动态可选的终端电阻(ODT , on die termination)。

（5）可编程的CAS# 读数据潜伏（latency) CL

（6）可编程附加的CAS# 数据潜伏（latency) AL (additive latency)

（7）可编程的写CAS# 的latency ，CWL（CAS Write Latency）

（8）突发长度，固定的8突发长度（burst length)或砍半（chop)的4突发长度（BC4）

（9）封装：96 PINs FBGA封装(16 接口）(fine BGA，HA/JT）或78 PINs FBGA（HX/DA）封装（仅４位或８位接口），如图5，图6所示。

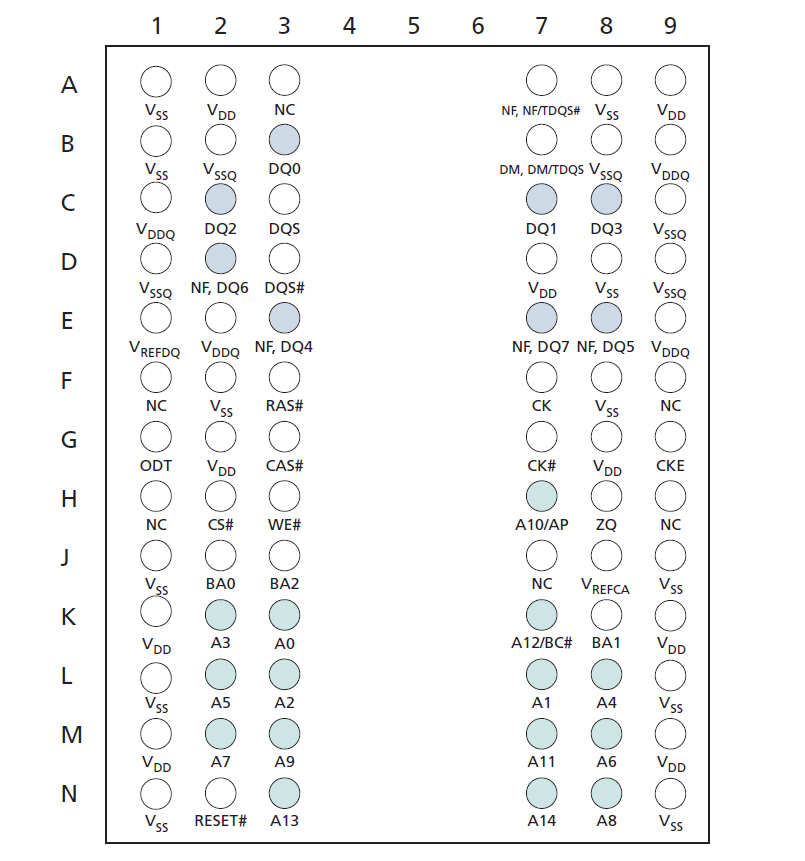

图5 MT41J128M16HX(DA)-125　封装（78 PIN FBGA）

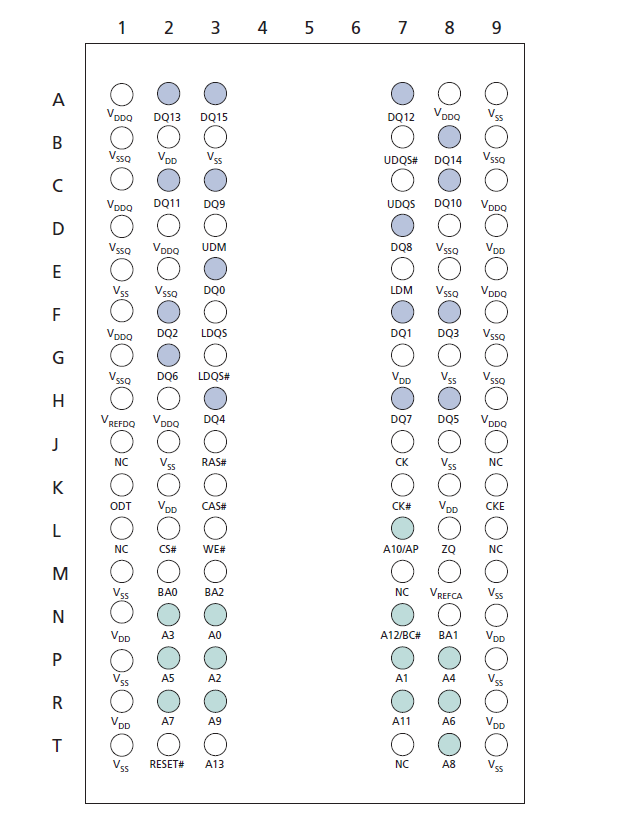

图6 MT41J128M16HA(JT)-125　封装

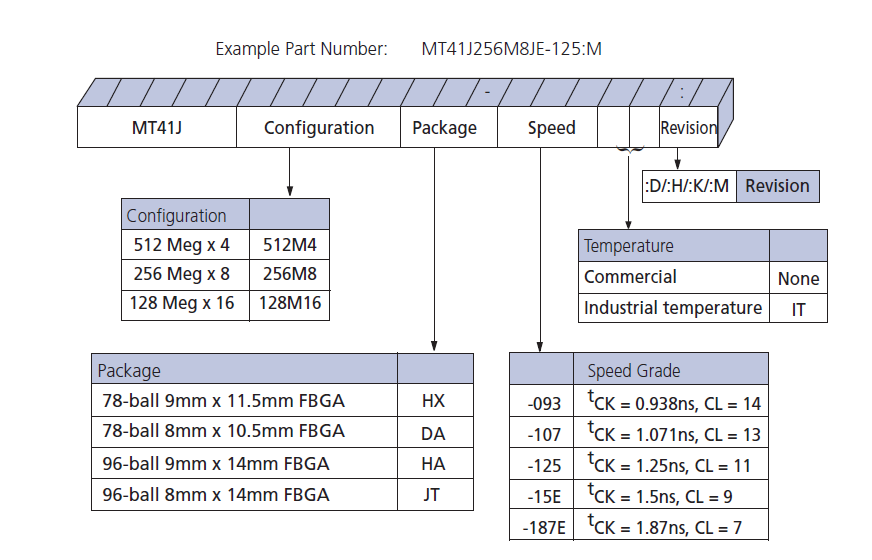

图7    美光DDR3 芯片型号识别

• 美光（MICRON）DDR3-SDRAM 的组织结构

以2Gb容量的芯片为例介绍DDR3不同的数据接口和寻址方式，见表1。

• • 数据接口

提供不同接口宽度的芯片，分别为4，8，16位数据接口。

• • 寻址方式

地址寻址的差别主要由行（ROW）、列（COLOUM）以及BANK组成了立体结构尺寸不同。每一行与不同列地址组成一个页面（page)，由多个页面组成一个BANK。整个芯片根据容量由8个BANKs组成。行地址与列地址根据数据接口位数不同而不同。如：

4位数据接口： 行地址A[14:0] ,列地址A[11，9:0]。

8位数据接口： 行地址A[14:0] ,列地址A[9:0]。

16位数据接口：行地址A[13:0] ,列地址A[9:0]。

页面容量由数据位宽和列地址共同决定：分别为1KB，1KB，2KB，细节见表1

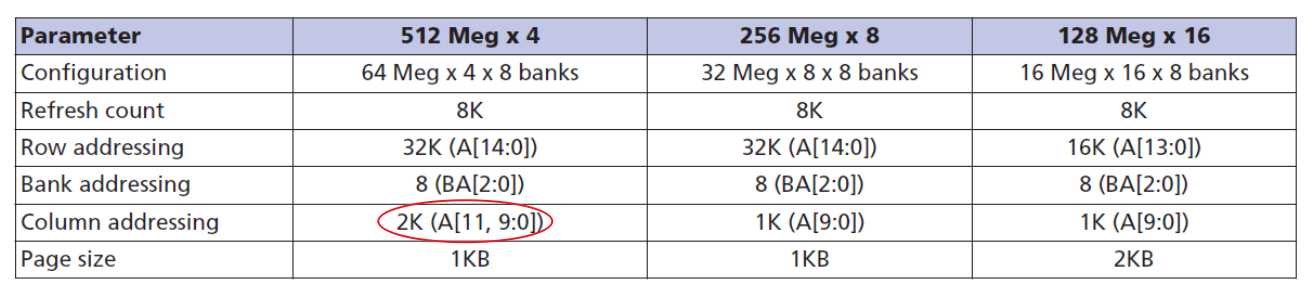

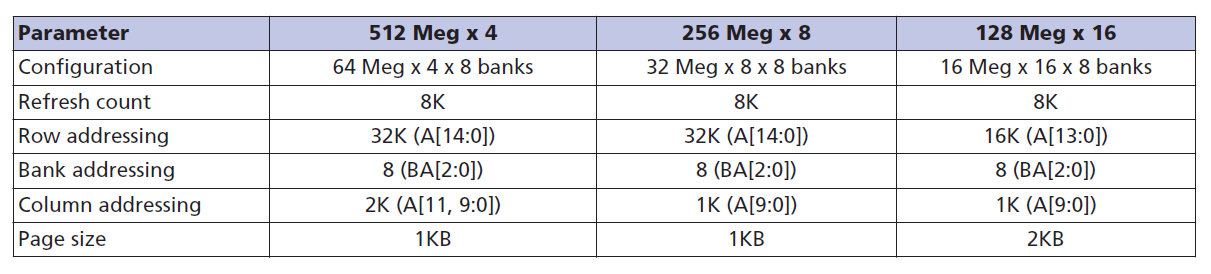

表1

有关DDR3的接口、时序及控制器的设计，将在后续章节中展开。
