DDR3存储器的读/写，刷新等都是按照一定的状态执行的，状态转换是通过命令进行的，DDR3的状态转移图如图1所示。
1. 状态转移图
图1 DDR3 SDRAM内部状态转移图
2. 状态转移图分析
-
-
初始化部分
-
初始化部分为从上电（power on或 RESET）开始到空闲IDLE的过程，这一部分为DDR3能可靠工作做好准备。过程如下：
A. Reset Procedure（复位）
（1） Power on
（2） RESET
B. Initialization（初始化）,主要初始化
C. ZQ calibration(ZQ 校准），命令为ZQCL。
- 初始化时序
- 上电需要200ms等待电源稳定，
- 复位（RESET）约等待最少200us+500us的内部系统稳定及时钟稳定，
- 进入初始化和校准过程，后续课程会详细介绍，
- 进入IDLE状态（如图2）。

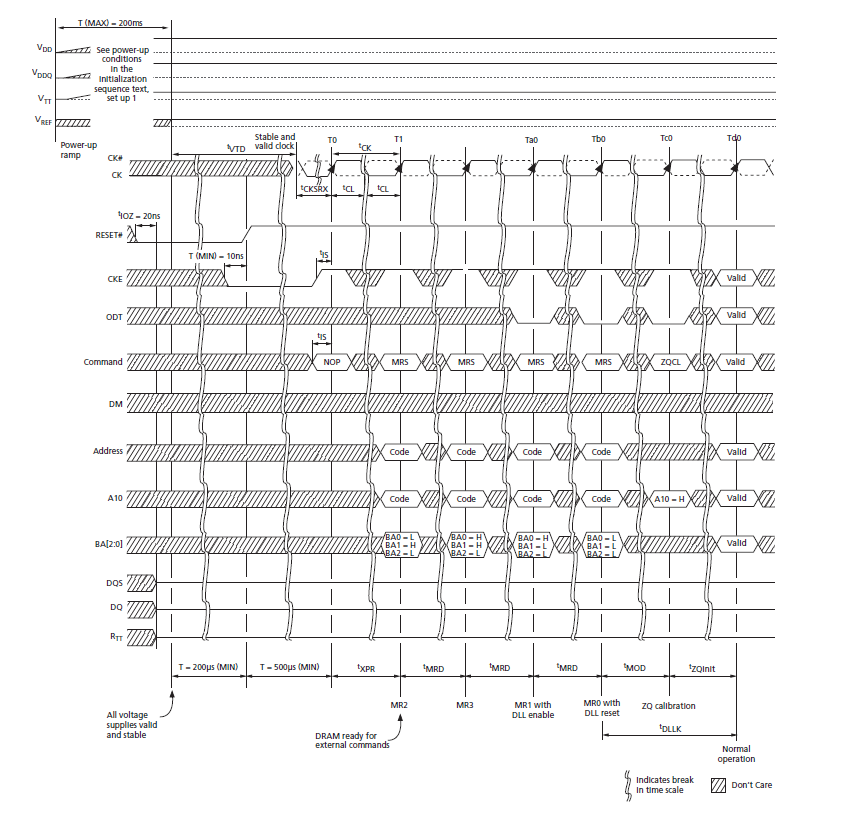

图2 初始化时序图
-
IDLE状态
在IDLE状态根据不同的命令，可以进入一下状态
（1）MRS，MPR写
MPR=> Multipurpose register
MRS => Mode register set
有关DDR3寄存器后面会详细介绍。
（2）ZQ校准
校准的作用–主要是利用DDR3芯片外接的ZQ电阻（240欧姆）校准DDR3芯片内部的终端电阻。 由于DDR3内部的终端电阻是由半导体器件形成，会随着芯片的温度变化而变化，因此为了得到更高的精确度，需要在固定时间间隔内或温度差异较大时，重新启动ZQ的校准过程。
ZQCL => ZQ LONG CALIBRATION ，校准效果好但耗时长。
ZQCS = ZQ SHORT CALIBRATION，校准效果一般，但耗时短。
（3）self refresh
SRE => Self refresh entry，进入自刷新状态，在自刷新期间CLKE维持低电平
SRX = Self refresh exit，退出自刷新状态。
（4）REF=>Refreshing ，刷新并退出
（5）ACT =>Activating ，进入激活状态。
（6）PDE=>Precharge power down，预充电并进入低功耗状态，期间CKE保持低电平
（7）PDX =>exit Precharge power down，退出预充电低功耗状态。
-
激活状态
在激活命令（ACT）给出后，进入Activating状态选择不同的Bank，进入Bank激活状态。在Bank激活状态下根据不同命令可以进入如下状态：
- WRITE =>Writing ，进入写数据状态。
- READ=>Reading ，进入读数据状态。
- WRITE AP=> Writing（AP），进入带有auto pre-charge写数据状态，写完成后自动进入Precharging状态。
- READ AP= >Reading（AP），进入带有auto pre-charge读数据状态，读完成后自动进入Precharging状态。
- PRE，PREA=>Precharging，进入Precharging状态。
- PRE关闭当前行，PREA将关闭所有已打开的不同BANK的行。
- PDE,PDX=>Active power down，进入或退出Active power down（低功耗模式）状态。退出低功耗时，不需要ACT命令重新经过activating 过程，就可以直接使用read和write 命令。
- Writing状态
- WRITE=>Writing， 保持在Writing状态继续写操作，完成后退回到Bank active状态。
- READ=>Reading，转移到读数据状态。
- WRITE AP=> Writing（AP），进入带有auto pre-charge写数据状态，写完成后自动进入Precharging状态。
- READ AP= >Reading（AP），进入带有auto pre-charge读数据状态，读完成后自动进入Precharging状态。
- PRE，PREA=>Precharging，进入Precharging状态。
- Reading状态
- READ =>Reading，保持在Reading状态继续读操作，完成后退回到Bank active状态。
- WRITE=>Writing，转移到写数据状态。
- READ AP= >Reading（AP），进入带有auto pre-charge读数据状态，读完成后自动进入Precharging状态。
- WRITE AP=> Writing（AP），进入带有auto pre-charge写数据状态，写完成后自动进入Precharging状态。
- PRE，PREA=>Precharging，进入Precharging状态。
- Precharging状态
进入Precharging状态后，完成预充电自动退到IDLE状态。
3. DDR3命令例表
DDR3命令是由控制信号，地址信号组成与时钟上升沿同步。控制信号由CKE， CS#，RAS#，CAS#, WE#，BA[2:0]构成，地址构成操作码或地址等。

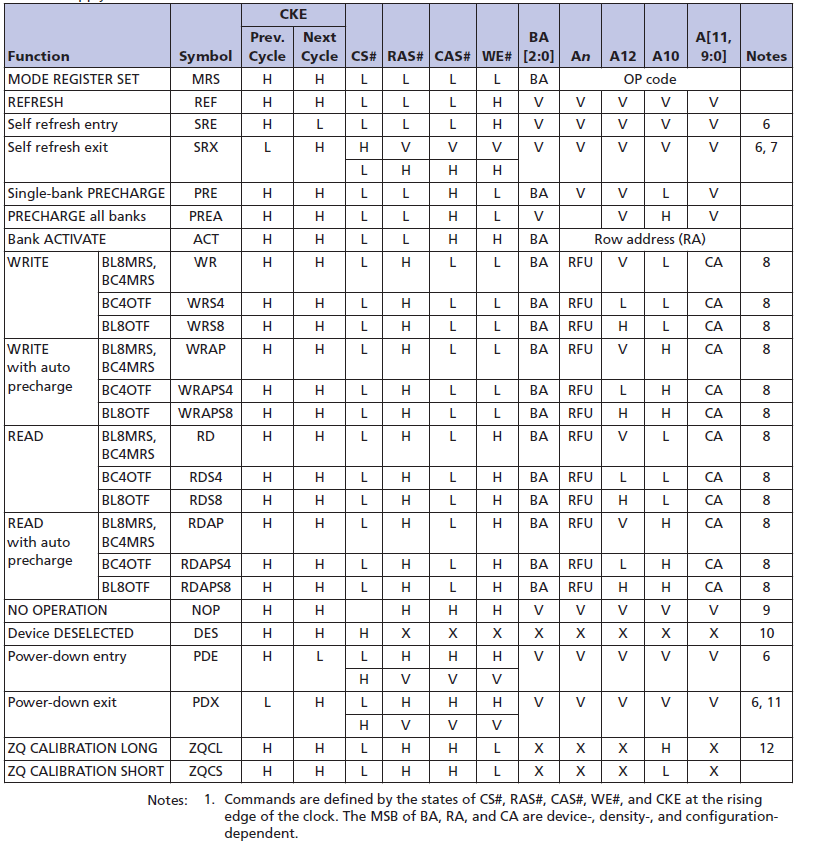

如表1所示。
表1
表1中 ：
（1）“V” means “H” or “L” (a defined logic level), and “X” means “Don’t Care.” V是确定的“H” 或“L”状态，“X” 表示未知或不影响 ， CA （command address ）命令对应的地址
（2） Burst READs or WRITEs cannot be terminated or interrupted.突发读或写，在一个突发完成之前不能被停止或打断
（3）The power-down mode does not perform any REFRESH operations 省电模式最长时间9 X TREFI
（4）The purpose of the NOP command is to prevent the DRAM from registering any unwanted commands. A NOP will not terminate an operation that is executing. NOP是空操作指令，DDR3的状态不受影响
（5）The DES and NOP commands perform similarly. DES（器件处在非选择状态），与NOP的功能类似。
（6）An表示A13或A14, 只有部分大容量的芯片才有（RFU–reserved for future use）。
例: READ命令
READ 命令 要求CKE在前一个时钟周期和本时钟周期都为1，CS#为低，RAS#为高，CAS#为低，WE#为高，BA为确定的Bank值（如读bank3的内容BA [2:0]=3’b011），A12为V（高或低），A10为低，A11，A[9:0] 为地址。其它命令都是类似的解释。
