由于DDR3 SDRAM速度高，数据吞吐量大因此对硬件设计提出了较高的要求。下面就DDR3 SDRAM在硬件设计时的一些要求和注意事项作必要的阐述。
1. FPGA IO与DDR3

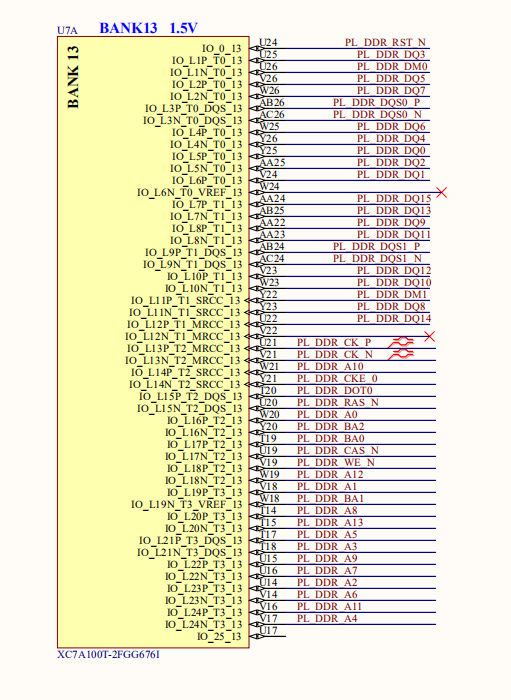

FPGA哪些BANK可以作为DDR3 SDRAM的控制器硬件接口呢？一般每个FPGA有多个BANK，但并不是每个BANK都可以作为DDR3 SDRAM的硬件接口。对于Xilinx 7系列的FPGA以XC7A100T为例进行设计，如图1所示。
图1
图1中用到BANK13作为DDR SDRAM的接口。由于FPGA对DDR3接口做过精心安排，因此这个BANK是适合作DDR3接口的，首先可以看一下多功能管脚的命名含义。FPGA IO管脚按照功能的方式组合在一起用下划线分割。如IO_L1P_T0_13，IO_L1N_T0_13等。命名分如下几个部分：
- IO：表示输入/输出（input/output）
- LxP、LxN（x=1,2,3…）表示差分对，如L1P与L1N 组成一对差分信号，可以作为LVDS，mini_LVDS，BLVDS ，TMDS等适合差分信号输入、输出使用。当然，不同的设置电气信号对于BANK电压的要求也不相同。其中P（positive）表示正，N（Negative）表示负。
- Tx（x=0,1,2,3）， 表示该管脚是精心安排可以适合DDRX SDRAM接口的管脚，FPGA一般将支持DDR3的每个BANK分成4组，分别为T0，T1，T2，T3以满足与DDR3接口的需要。
- VREF 表示该BANK上的参考电压，如使用DDR3接口一般要求Vref为1.5V或1.35V（低电压系列的DDR3）的一半。如果DDR3的时钟在400MHz以内（含400MHz ），也可以使用FPGA内部IOB的参考电压生成器（Vref generator）生成参考电压，此时该管脚可以作为普通IO使用或悬空。
- DQS DDRx 的数据选通信号，与DDRx 芯片对等的DQS相连。由于DQS也是差分方式输入输出的，因此与LxP或LxN的极性相对应。如IO_L3P_T0_DQS_13，表示可以作为DQS管脚使用，并且为DQS同相端使用。同样IO_L3P_T0_DQS_13可以作为DQS的反向端使用。
- MRCC（multi regional clock capable）,多区域时钟管脚，可以布线到不同的区域上。
- SRCC（single regional clock capable），单区域时钟管脚，可作为时钟管脚使用，单只能在该区域内布线。如果可能尽量选择MRCC作为时钟管脚，以免出现时钟布线资源不足引起布线失败。
从上面的管脚命名来看，可以明显识别如果某个BANK中的多功能管脚名称中含有T和DQS标识，那么该BANK就可以作为DDR3控制器使用。
2. 电源/地及阻抗匹配处理

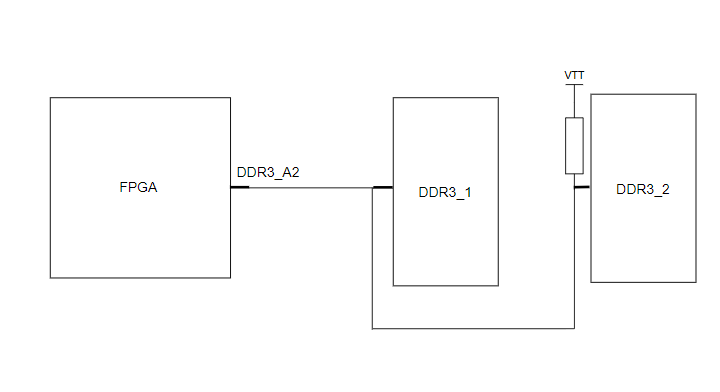

图1是FPGA端的与DDR３相连的网络标号，信号的上拉或下拉以及阻抗匹配等处理如图２，图３所示。注意时钟的差分阻抗匹配在PCB布局时一定要贴近DDR3 SDRAM的时钟管脚端。DQS由于FPGA及DDR3芯片内都与特殊处理，因此不需要差分阻抗匹配电阻。图3显示了地址线以及命令相关的匹配电阻。如果有多片DDR3 SDRAM 并联使用，而且采用 FLYBY的模式布线，应该将匹配电阻放在最后一片DDR3的管脚附近，如图4所示。如果DDR3的时钟频率比较低时（如400Mhz以内，地址线上的上拉电阻也可以不焊）。

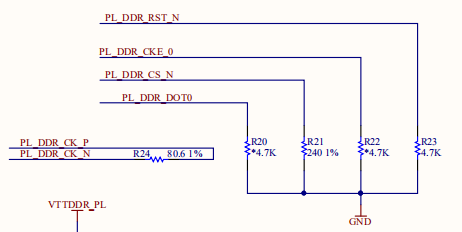

图2

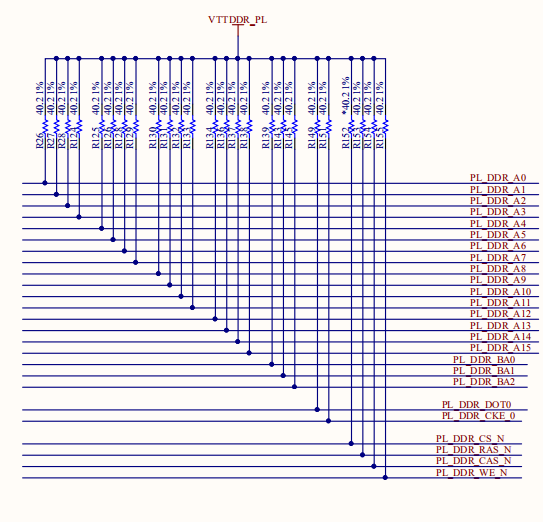

图３
图4

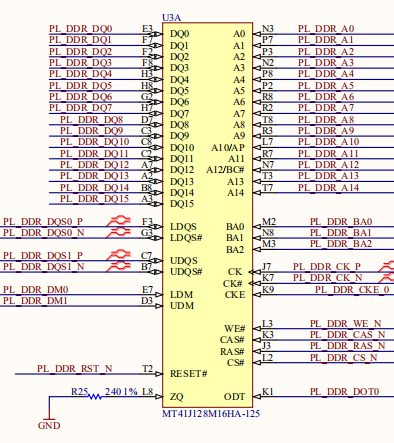

图5 DDR3 SDRAM 连线关系
图6中使用的电源拓扑比较简单，VDDQ与VDD共用电源VCC1V5_ALL，可能会在VDDQ平面与VDD平面产生的噪声相互影响。可以按照图7的处理方案通过磁珠将VCC1V5 _ALL 一分为二，分别作为VDD，VDDQ的电源使用。VTTVREF_PL也可参照上述方式一分为二分别给VREFA和VREFDQ供电。

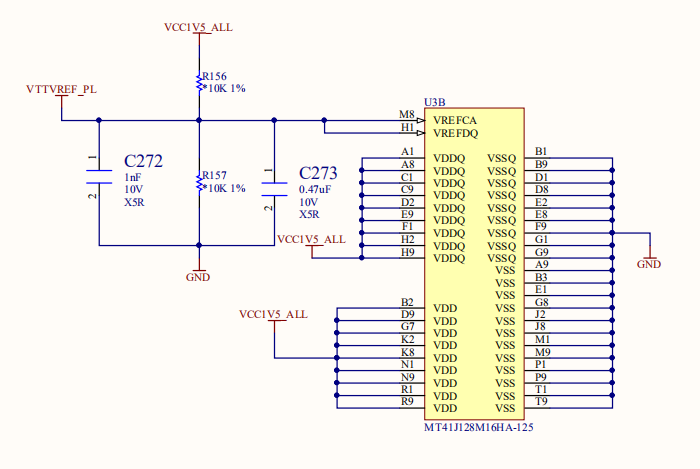

图6 DDR3 芯片电源地

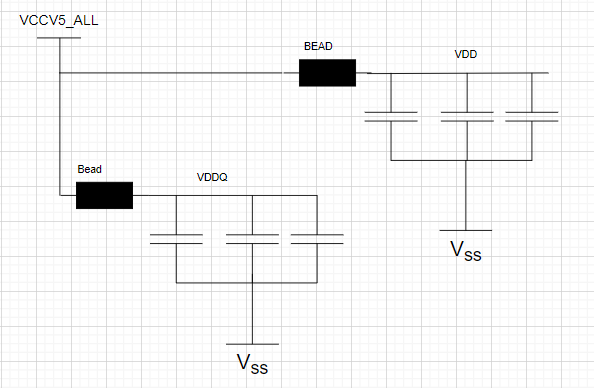

图7 电源分割
3. DDR3 SDRAM信号分组
（1）信号分组：由于布线的需要在PCB板布线要对信号进行分组
1）数据线DQ0-DQ7, DQS0_P,DQS0_N,DM0 为第一组
2）数据线DQ8-DQ15, DQS1_P,DQS1_N,DM1 为第二组
3）A0-A14,BA0-BA2,WE_N,CAS_N,RAS_N,CKE，CK_N，CK_P，RST，ODT为第三组
（2）如果布线资源允许也可以将组1），组2）合并
（3）布线要求
1）同组同层，即同一组内的信号在PCB版上应在同一层，如果换层应一起切换到另一层中。
2）组内要求布线等长（根据不同速度等级，对等长要求也不同）
3）对于第三组如果采用FLYBY方式布线，要求分段等长。
4）差分对的两根线之间的等长要求高于单端线，见图5.
5）差分线穿层时要求需要保护地，见图５。
6）计算单端线的阻抗（或根据阻抗设置线宽线距），如RTT
7）计算差分阻抗，根据需要设定，应满足传输线差分阻抗与差分终端电阻一致。
8）根据布线的需要，DQ0-7的管脚在FPGA端可以互换，DQ8-15的管脚也可以互换
9）A0-14,BA0-2,CS_N,CAS_N,RAS_N ,WE_N 管脚在FPGA端也可以互换。
10）如果主控制器是MCU，应注意A10，A12是特定管脚（有特殊功能），不能与其他管脚互换。但FPGA由于管脚可编程，因此可以在布线需要的时候与其它管脚互换。

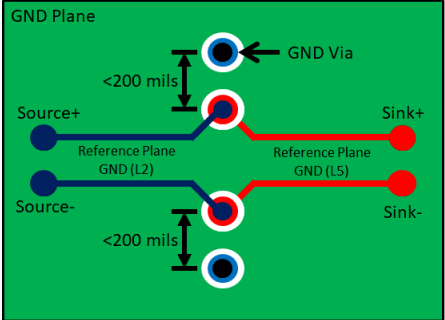

11）差分信号换层时，为了阻抗的连续性应加保护地，如图8.
图8 差分线换层保护地
以上探讨了FPGA与DDR3的连接关系及硬件设计中应注意的问题，MCU（如ARM）等与DDR3的连接关系及PCB布线问题与上面提到的问题类似，可以参照上面提到的方法进行设计。
