Vivado DDR3 控制器生成步骤（2）

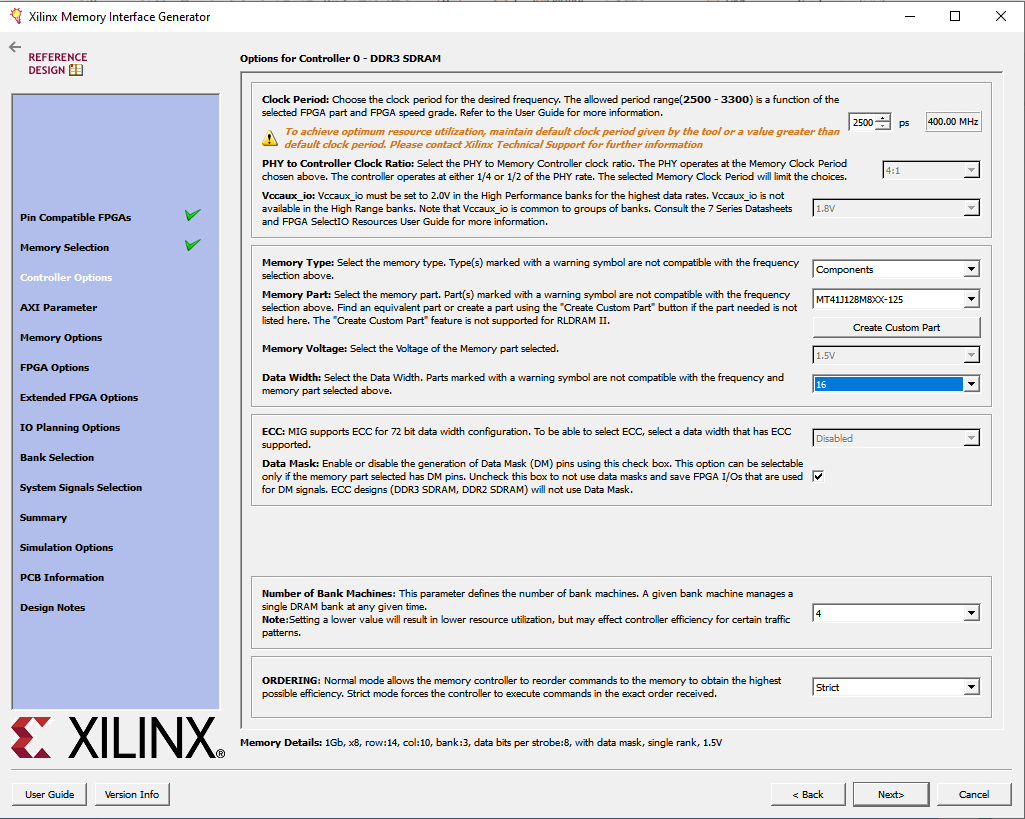

在Vivado控制器的生成步骤选择了DDR3选项之后，就进入与DDR3 SDRAM相关的参数配置阶段，如图1所示。

1. DDR控制器与DDR3相关的参数配置

1. • DDR3相关的参数配置
     • 输入时钟周期2500PS（400MHz），对于ARTIX系列最高可以为400HZ，但是向下兼容。
     • 控制器与PHY（物理层）的时钟比例4：1，是指FPGA提供给DDR3的时钟频率与控制器时钟频率的比率。这个比率只能选择4：1或2：1。这个选择对于控制器与APP接口数据宽度有很大的关系，如图2，图3所示。
     • VCCAUX的电压设为1.8V，对于Kintex系列，如果FPGA使用HP BANK（如BANK32，BANK33等），VCCAUX设为2.0V 可以提高控制器的读写性能，如可以设置CK时钟为800M或更高。
     • Memory的类型选择DDR3芯片（ Components）或内存条RDIMMS，LRDIMMS，UDIMMS，SODIMMS等。这里选择芯片（component）。并在下拉框中选择合适的器件，如果找不到对应的器件，则需要创建一个新器件。
     • DDR3电压1.5V，如果使用DDR2应为1.8V。
     • ECC （disable），只有72数据口线宽度才支持ECC，其中数据64位，ECC为8位。
     • Data Mask, 是否产生DDR3 DM 控制脚。如果不用DM，可以节省FPGA的管脚。
     • BANK Mechine数量， 选择 -4或选择-8等，选择范围2–8。数量越大，耗费FPGA资源越多，但效率越高。主要的原因是在连续读写时，在对一个DDR3 bank读写时可以同时打开其它的DDR3 bank，可以节省由于BANK切换时的预充电（Precharge ）及激活（Activating)时间。
     • ORDERING 命令执行顺序 有Normal和Strict 两种。Strick严格按照给定的顺序执行。Normal模式下，DDR控制器可以重新调整执行顺序以达到更高的读写效率。

图1

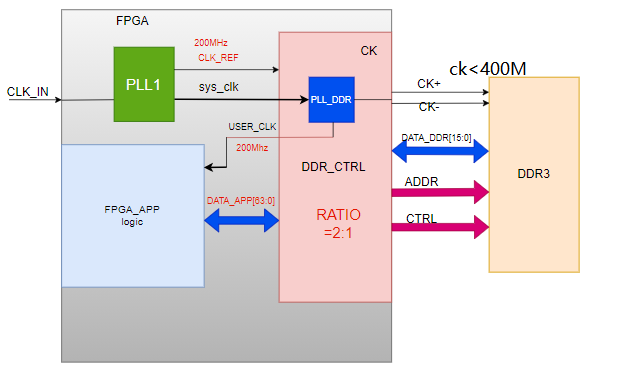

图2 Ratio2:1 时的口线宽度

图3 Ratio 4：1时的口线宽度

思考题： 如何根据RATIO确定 APP侧DATA_APP数据线的位宽？

2. 创建定制化的器件

由于我们提供的开发板中使用MT41J256M16XX-125， 在图1 Memory Part的下拉列表中找不到对应的选项，因此需要自己创建一个新的部件。操作步骤如下：

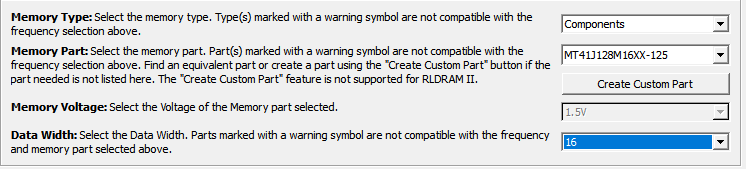

• 在Memory Part的下拉列表中找到最接近的器件，如MT41J128M16XX-125，选择数据宽度为16，见图4.

图4

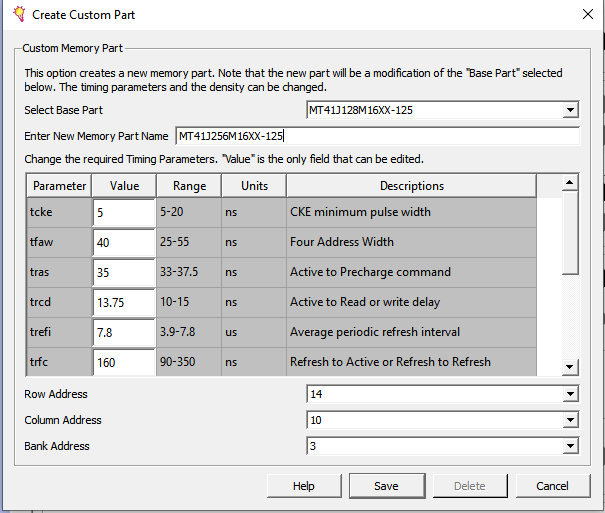

• 点击Create Custom Part，弹出的对话框如图5，

图5

图5中显示了许多与时间相关的参数，这些参数都是从BASE PART导入的，因此选好Base Part（MT41J128M16xx-125）很重要。

• 修改地址和BANK参数，点击Save 按钮。

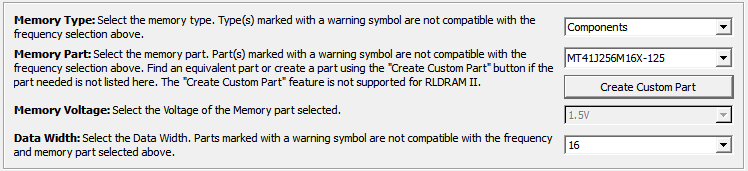

• 创建完成后会返回图6所示的界面，此时在Memory Part兰中就会出现MT41J256M6X-125

图6

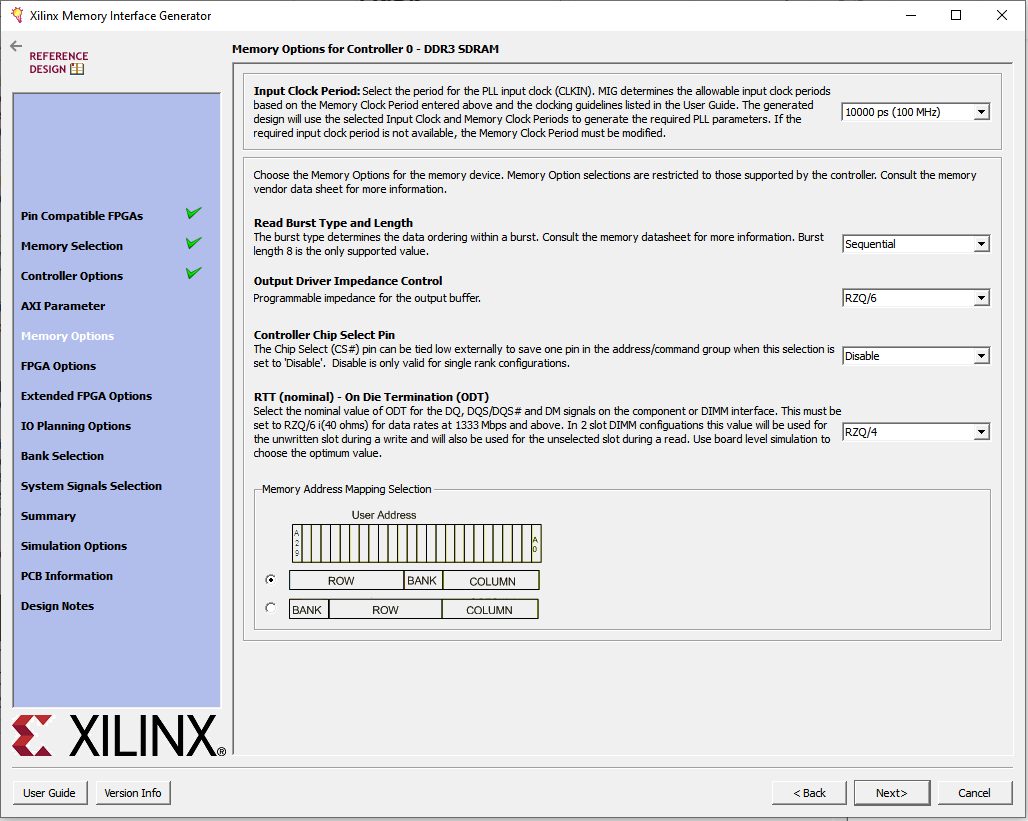

• 点击Next，继续其它参数设置，如图7

3. DDR控制器其它参数设置

• 输入频率，参照图3或图4设置合适的输入频率，这里使用100MHz.
• 突发类型（Burst Type）:选择Sequential
• 输出强度（ODI）:可以选择RZQ/6 （40欧姆）或RZQ/7（34欧姆）。
• 片选（CS#）: 在多个RANK时使用CS#，选择Enable。单个RANK时可以选择Disable,可以节省FPGA管脚。
• RTT（ODT）,选择RZQ/4（60欧姆）或RZQ/6（40欧姆）。
• 地址映射顺序，选择ROW+BANK+COLLUM

图7

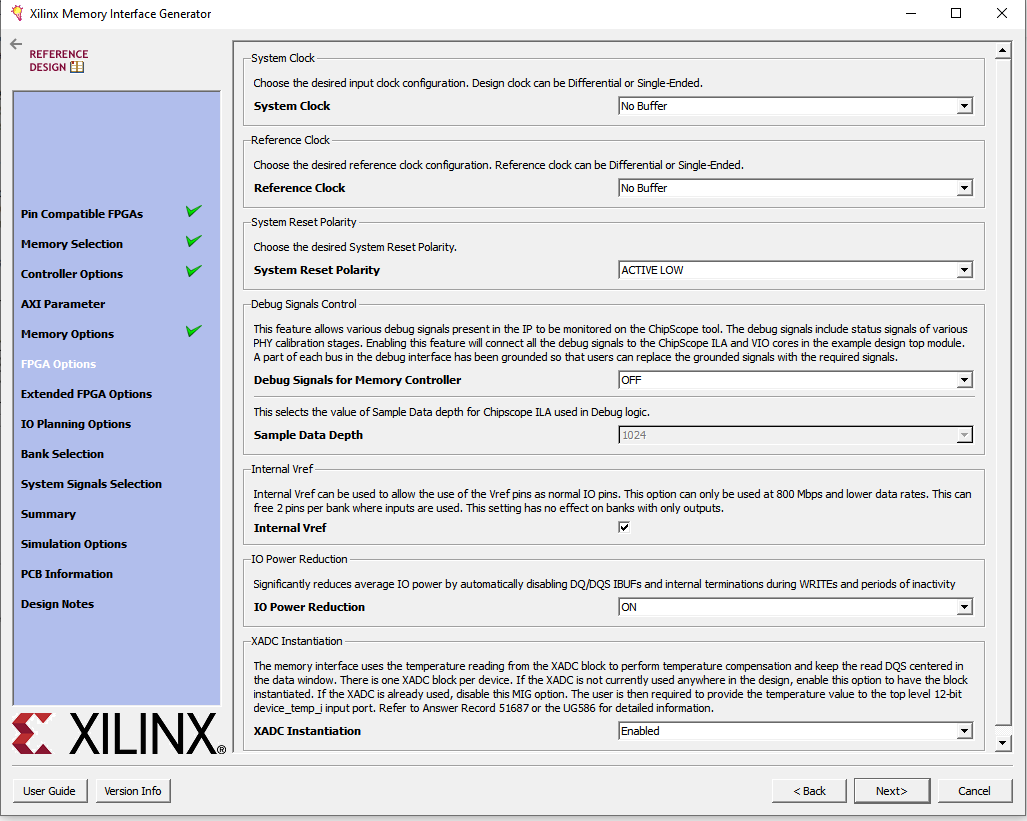

• 点击Next,如图8. 在图8中设置如下：
• System Clock: DDR 控制器输入时钟设置，可以外接到FPGA管脚的输入时钟，此时可以选择差分（Differential ）, 单端（Single End）。如果选择FPGA内部PLL的输出作为DDR控制器的输入管脚，此时应该选择No Buffer，因为PLL的输出已经有全局时钟驱动。
• 参考时钟（Reference Clock），该时钟主要用来调整与DDR相连的FPGA管脚的输入模块延时的矫正，一般为200MHz，细节可以参考FPGA输入延时相关的文章。由于参考时钟也是 来自FPGA内部PLL，因此选择No Buffer。
• 复位脚极性，根据DDR3资料，DDR3的复位脚低电平有效，因此选择Active Low。
• 调试选项，这里选择OFF。
• 内部参考电压（Internal Ref），这个选项是指FPGA对应BANK参考电压选项，可以使用内部的参考电压生成器，也可以使用外部参考电压。当DDR时钟超过400MHz，一定要选择外部提供的参考时钟，以降低参考时钟的噪声。本例恰好400Mhz，因此选择内部参考时钟。
• IO功耗降低，选择该项为“ON”可以IO的功耗。就是在非读期间关闭DQ/DQS的输入Buffer，以及FPGA端的终端匹配电阻（RTT）。
• XADC, FPGA 内部的ADC，可以使能或非使能。

图8

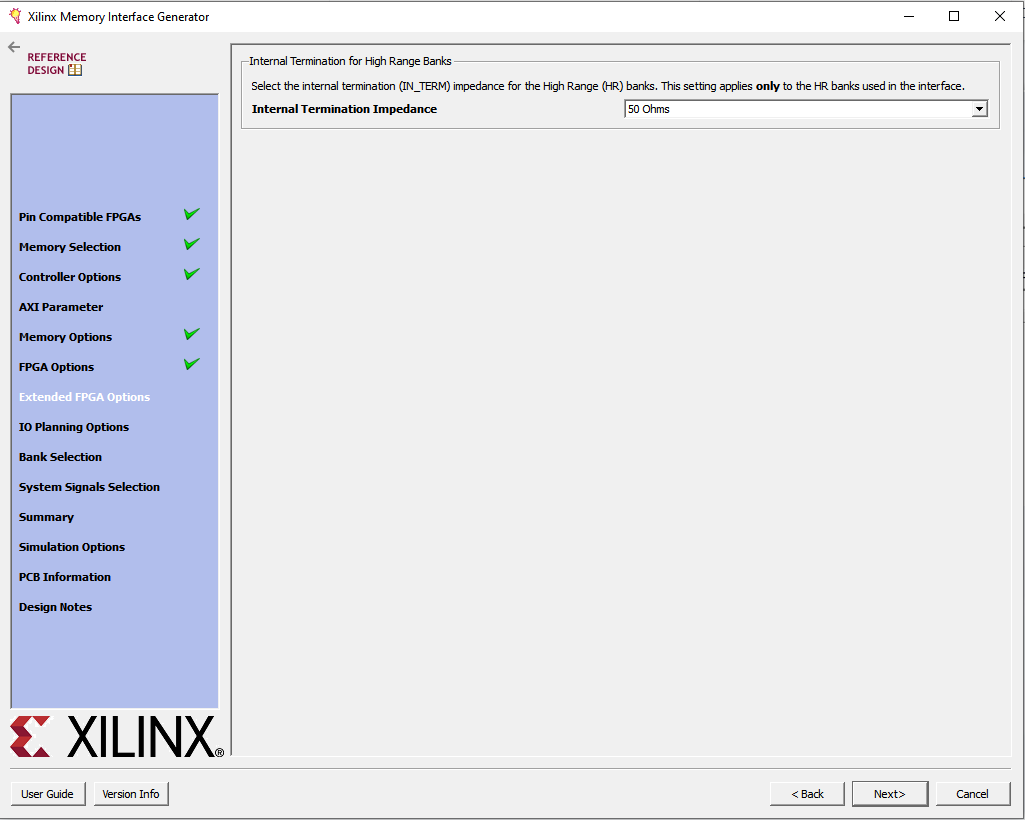

• 点击Next，如图9

图9

• 图9中选择FPGA HR（high range）BANK的终端匹配电阻（FPGA_RTT）。

后面部分是FPGA管脚的设置，将在下一节中讲解。
