1.
模块例化，将下列模块sub_mod在顶层模块top_module例化。注意将sub_mod的输入连接top_module的输入，sub_mod的输出连接top_module的输出。
sub_mod模块如下：
module sub_mod(
input in,
output out );
// ...
endmodule
完善下列代码：
module top_module (
input a,
output out
);
//在这里例化sub_mod
endmodule
2.
通过信号对应位置例化模块。将下列模块sub_mod在顶层模块top_module例化。
sub_mod模块如下：
module sub_mod(
input in1,
input in2,
input in3,
output out
);
// ...
endmodule
完善下列代码：
module top_module (
input a,
input b,
input c,
output out
);
//在这里例化sub_mod
endmodule
3.
通过信号名例化模块。将下列模块sub_mod在顶层模块top_module例化。
sub_mod模块如下：
module sub_mod(
input in1,
input in2,
input in3,
output out
);
// ...
endmodule
完善下列代码：
module top_module (
input a,
input b,
input c,
output out
);
//在这里例化sub_mod
endmodule
4.

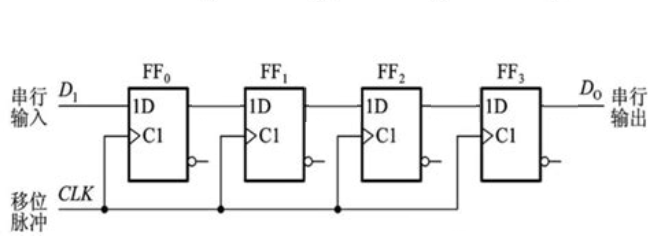

如果子模块sub_mod是一个d-flip flop，在顶层模块top_module例化4个移位寄存器，并将串行输出。
sub_mod模块如下：
module sub_mod(
input clk,
input d，
output q
);
// ...
endmodule
完善下列代码：
module top_module (
input clk,
input d,
output q
);
wire q0,q1,q2;
//在这里例化sub_mod
endmodule
上题中实现的是4位d-ff 串行输出，如果是100位，应该怎么做呢？
5.

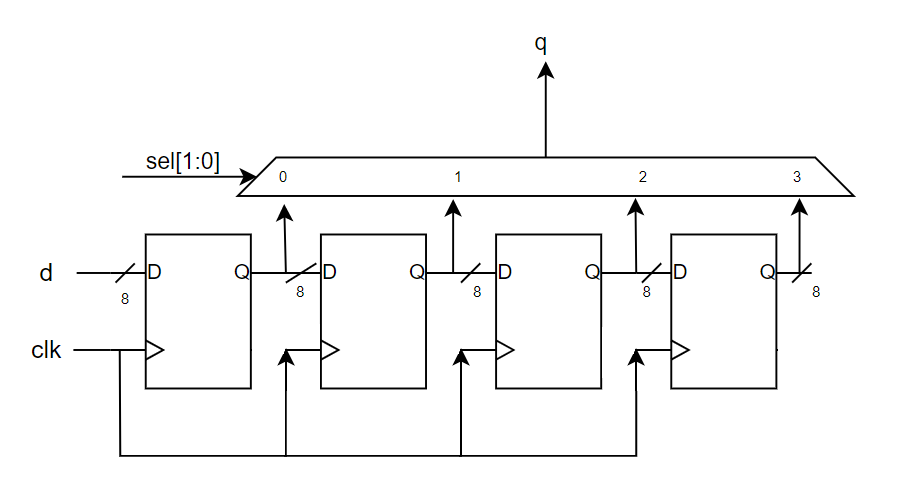

在问题4的基础上，将输入，输出端扩展成8-bit向量。并在顶层模块使用片选来选择输出，如下图所示：
sub_mod模块如下：
module sub_mod(
input clk,
input [7:0] d，
output [7:0] q
);
// ...
endmodule
完善下列代码：
module top_module (
input clk,
input [7；0] d,
input [1:0] sel,
output [7:0] q
);
wire [7:0] q0,q1,q2;
//在这里例化sub_mod
endmodule
问题6~问题10可以参考文章Verilog 全加（减）器及累加器设计
6.
用简单逻辑门或Verilog语法实现1-bit全加器（参考文章提高数字系统设计性能–数字设计与Verilog 设计技巧一 算法）
module fadd
(
input ci,
input a,
input b,
output sum,
output co
);
//使用assign语句实现
endmodule
7.
实现16-bit全加器（可以使用问题6中的1-bit全加器模块实现）：
module fadd_16
(
input ci,
input [15:0] a,
input [15:0] b,
output [15:0] sum,
output co
);
//在这里例化fadd
endmodule
8.

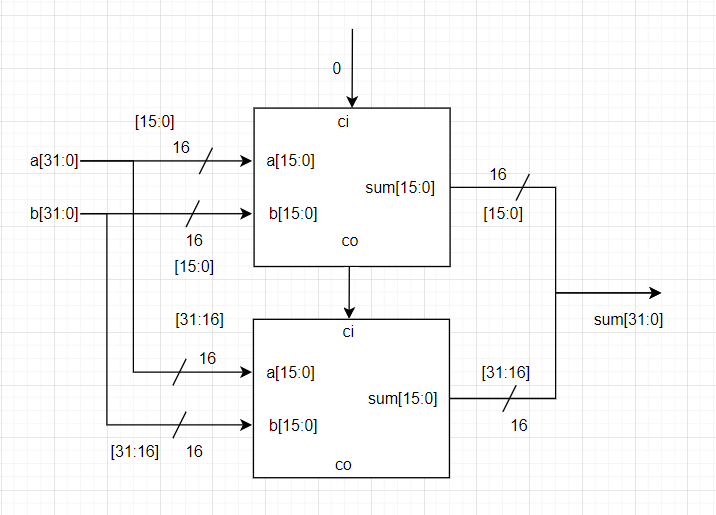

将问题7中的fadd_16 按照下图的连接方式在顶层模块进行例化：
完善下列代码：
module top_module (
input [31:0] a,
input [31:0] b,
output [31:0] sum
);
//在这里例化16_adder
endmodule
9.

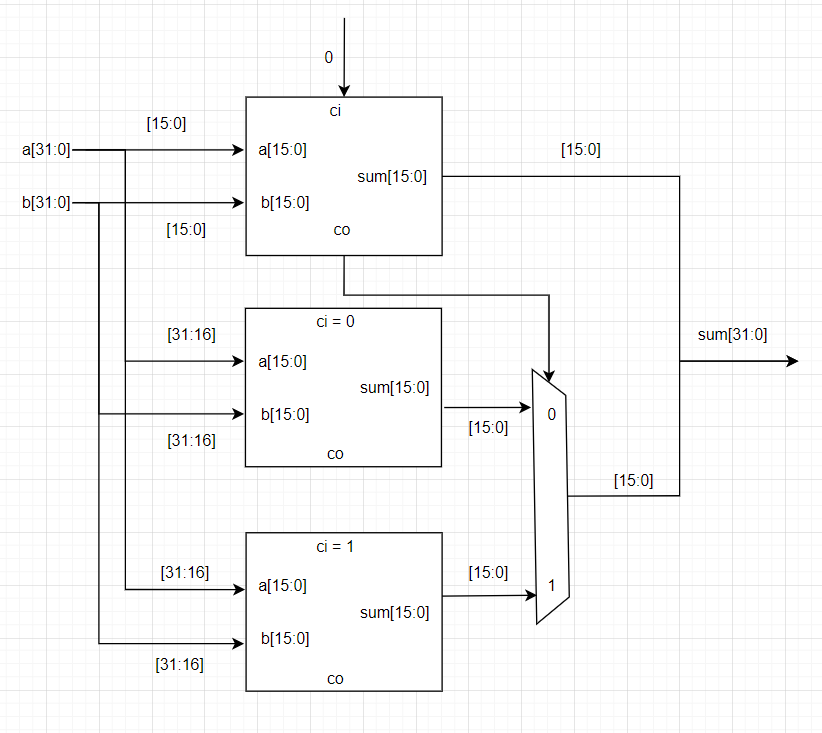

在问题8中可以看到计算sum[31:16]的fadd_16的ci需要计算sum[15:0]的fadd_16的co。注意上述算法的缺点是加法器的进位延迟可能相当慢，要等到第一级fadd_16完成后才能开始计算第二级fadd_16。 可以改进成进位选择加法器，如下图所示。 第一级加法器和以前一样，但是复制第二级加法器，一个假设进位=0，一个假设进位=1，然后使用一个快速的2-1 MUX来选择哪个结果是正确的。
完善下列代码：
module top_module (
input [31:0] a,
input [31:0] b,
output [31:0] sum
);
//在这里例化16_adder
endmodule
10.
在问题7的基础上实现32位全加器全减器（根据信号sub来控制输出a + b或是a – b， sub ==0 ，加法； sub == 1 ，减法）。注意：全减器采用补码的方式实现，2进制补码对变量取反加一。

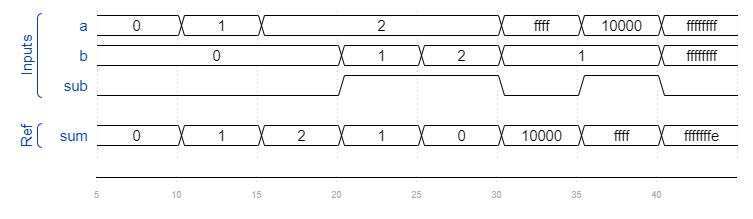

全减器仿真结果应该如下所示：
完善以下代码：
`timescale 1ns / 1ps
module fsub_32
(
input [31:0] a,
input [31:0] b,
input sub,
output [31:0] sum,
);
endmodule
提供的仿真文件如下：
`timescale 1ns / 1ps
module TB();
wire [31:0] sum;
reg [31:0] a;
reg [31:0] b;
reg sub = 0;
initial
begin
#5;
a = 0;
b = 0;
sub = 0;
#5;
a = 1;
b = 0;
sub = 0;
#5;
a = 2;
b = 0;
sub = 0;
#5;
a = 2;
b = 1;
sub = 1;
#5;
a = 2;
b = 2;
sub = 1;
#5;
a = 32'hffff;
b = 1;
sub = 0;
#5;
a = 32'h1_0000;
b = 1;
sub = 1;
#5;
a = 32'hffff_ffff;
b = 32'hffff_ffff;
sub = 0;
end
fsub_32 fsub_32_inst(
.a(a),
.b(b),
.sub(sub),
.sum(sum)
);
endmodule
对应视频：
