VHDL 设计文件的基本格式

VHDL语言作为IC设计或FPGA设计的硬件描述语言，在书写的时候按照一定的格式组织的。本节内容从整体介绍VHDL的文件的组织结构和书写格式，做到对VHDL语言描述电路有一个整体印象。VHDL的设计文件中的各部分的详细内容将会在后续章节中逐步展开介绍。

1. VHDL语言设计文件的整体架构

VHDL语言的设计文件（设计文件是指可综合成电路的文件）主要有如下几个部分组成：

• 注释及文件头描述，
• 库文件的声明(library …)，
• 库文件的引用(use …)，
• 实体（entity)的声明，
  • 参数（generic),
  • 输入、输出端口描述（in， out，inout declaration)，
• 构造体(architecture)，
  • 元件的声明（component declaration)，
  • 信号声明     (signal declaration)，
  • 赋值与运算 (assignment and calculation)，
  • 进程（process），
  • 过程（procedure)。

按照上面的组织结构举一个简单的例子：

例1： 利用VHDL语言设计 一个“与”逻辑电路

---------------------------------------------------------------------------------- header description
-- Company:
-- Engineer: tim
--
-- Create Date: 2022/05/21 00:09:20
-- Design Name:
-- Module Name: top_logic - Behavioral
-- Project Name:
-- Target Devices:
-- Tool Versions:
-- Description:
--
-- Dependencies:
--
-- Revision:
-- Revision 0.01 - File Created
-- Additional Comments:
--
----------------------------------------------------------------------------------header description


library IEEE;
use IEEE.STD_LOGIC_1164.ALL;

-- Uncomment the following library declaration if using
-- arithmetic functions with Signed or Unsigned values
--use IEEE.NUMERIC_STD.ALL;

-- Uncomment the following library declaration if instantiating
-- any Xilinx leaf cells in this code.
--library UNISIM;
--use UNISIM.VComponents.all;

entity top_logic is
generic(
AND_OR: integer:=0
);
    Port ( a : in STD_LOGIC;
           b : in STD_LOGIC;
           c : out STD_LOGIC
           );
end top_logic;

architecture Behavioral of top_logic is
--signal      declare area
--component   declare area
begin
  -- logic assignment area
  c<=a and b;  --concurrent assignment 并发赋值
  -- process area
  -- ...


end Behavioral;

2. 按照VHDL 文件组织方式分析

以例1为例，对VHDL文件组织结构进行分析，

（1）VHDL文件以 .VHD 为扩展名存储。存储的文件名一般与实体名一致，如本文件的文件名为 top_logic.VHD。

（2）文件的开始一般以注释语句作为文件头部分，文件头部分一般由于说明设计文件版权，版本，公司名称，工程师，设计时间等内容。如：

———————————————————————————-
— Company:
— Engineer: tim
—
— Create Date: 2022/05/21 00:09:20
— Design Name:
— Module Name: top_logic – Behavioral
— Project Name:
— Target Devices:
— Tool Versions:
— Description:
—
— Dependencies:
—
— Revision:
— Revision 0.01 – File Created
— Additional Comments:
—
———————————————————————————-

（3）正文部分

• 声明（引用）将使用的库，如：

library IEEE;

声明（或引用）本设计使用 IEEE的库文件，IEEE库是IEEE为VHDL提供的标准库，其中STD_LOGIC_1164库中定义了std_logic ,std_logic_vector等逻辑及矢量类型以及该数据类型的操作函数，因此如果设计中要用到std_logic ,std_logic_vector等类型应声明 IEEE库。这样就指明了将要使用库的位置。

VHDL库的声明格式：以关键字library 后跟库的名称即可，以分号’;”结束。如：library IEEE;

注：VHDL语言以分号”;”结束一行的语句。

• 打开（使用）将使用库中的内容，如：

use IEEE.STD_LOGIC_1164.ALL;

          利用关键字use使用库中的内容。从上面的语句可以看出在IEEE库中包含的库文件有许多，这里只使用STD_LOGIC_1164，并且由ALL标识使用STD_LOGIC_1164中的所有内容。可见在打开库文件时，库里的内容是可选的。选项内容以”.”隔离。使用了use语句后相当于将库文件的内容复制到文件的该位置。若 还有其它的库文件使用，继续打开并使用即可，如：

use IEEE.NUMERIC_STD.ALL;

library UNISIM;

use UNISIM.VComponents.all;

          在VHDL语言中，库的引用和打开库的内容部分是可选的，如果不使用任何库的内容，该部分可以不存在，如本来中如果只想实现2进制的与运算，可以不适用std_logic数据类型，而采用bit类型，此时可以不使用任何库，也可以完成相同的功能，程序修改如下：



有关库文件的详细内容，将在VHDL库文件一章中详细讲解。

• 实体声明

实体是设计文件的入口，实体由两个主要部分组成：1）由关键字generic引导的参数部分声明，2)由port引导的输入、输出端口描述。如：

entity top_logic is
generic(
AND_OR: integer:=0
);
    Port ( a : in STD_LOGIC;
           b : in STD_LOGIC;
           c : out STD_LOGIC
           );
end top_logic;

实体由关键字entity 引导，entity后跟实体名(如 top_logic)，并由关键字is指示后面将是实体的具体内容。最后由end 实体名结束。

• • 参数部分

参数部分，也有部分作者翻译成泛型。该部分主要提供预编译的机制，使设计的实体部分及其行为可配置，参数部分是可选的，如果不需要使用参数，这部分内容可以不存在。如本例中的参数并没有使用，程序可以修改成成如下的代码，并不会影响程序的功能。

entity top_logic is
Port (

a : in bit;
b : in bit;
c : out bit
);
end top_logic;

由于bit类型是VHDL所支持的基本内置类型，因此使用bit类型并不需要其他库和库文件的支持。关于该部分的内容的使用机制将在后续章节中详细讲解。

• • 端口部分，端口部分是必不可少的。该部分内容主要描述芯片的输入、输出，是整个设计的入口。如本例中声明的a,b为输入（in），c为输出（out), 它们的数据类型为bit或std_logic。
• 构造体（architecture)

构造体是IC设计的行为描述部分。实体部分描述的输入、输出端口之间的逻辑或时序关系将会构造体部分得到描述。构造体的格式如下：

architecture Behavioral of top_logic is
--signal      declaretion
--component   declaretion
begin

  c<=a and b;

end Behavioral;

由关键字architecture 引导，后跟构造体的名称，并指出该构造体是归属于哪个实体的。在VHDL的架构中一个实体可以有多个构造体，这部分内容将在VHDL配置部分内容介绍。如：Behavioral of top_logic is。

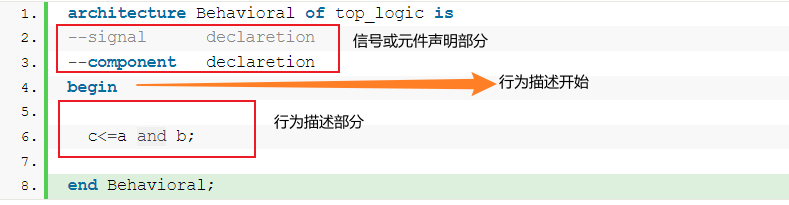

构造体又分为两个部分，分别是元件声明部分和逻辑或行为描述部分，如图1所示。

图1 构造体的组成

• • 元件或信号声明部分在构造体声明语句和begin之间，由于声明构造体内将使用的信号，或声明将要使用的库元件。在begin之后就是具体的逻辑行为描述部分。如 c<=a and b; 描述了端口c和端口a,b之间的”与”逻辑关系。
  • end后面跟构造体名结束构造的描述，主要最后的分号不能省略。

3. VHDL 与 Verilog设计文件对比

VHDL 与 Verilog设计文件对比见表1，

	Verilog	VHDL
注释	// 或  /* …*/	—
库	没有具体指定，可以用include实现类似的作用	Library … Use      … ….
设计入口	module name_of_module	Entity name_of_entity  is
	#( 参数部分（可选） )；	Generic (   参数部分（可选） );
	( 端口描述 );	( 端口描述 );
		End nameof_entity;
参数部分	#(   parameter WIDTH=32， ….   parameter DEPTH=1024   );	Generic (   WIDTH: integer:=32 ; …. DEPTH : integer:=1024     );
端口部分	没有关键字引导，用括号”(…)”标注该部分内容。	用port关键字引导
	( input    a,    // use “,” input    b, output c   )	port ( a : in bit; b : in bit; c : out bit );
	输入:  input 输出：output 双向：inout	输入：in 输出：out 双向：inout 缓冲： buffer
构造体	端口描述部分之后，就是变量声明区和逻辑行为描述区。	由architecture引导构造体：如 architecture Behavioral of top_logic is
	变量声明区：wire，reg, function,task等	变量声明区：signal, component, package, function等
	行为描述区： 连续赋值语句； always 过程 …	行为描述区： 并发赋值语句； Process 过程 …
	endmodule	End  name-of-architecture ;
标识符、关键字大小写	区分大小写：如 Begin与begin表示不同的含义，begin是关键字，而Begin不是关键字	不区分大小写：如 Port与port的含义相同
