Xilinx FPGA DDR 接口及Verilog实现

DDR（double data rate）是指相对于时钟频率，data的吞吐率是普通IO接口的双倍，即在时钟的上升沿可以读写一笔数，在时钟的下降沿也可以读写一笔数。

标准的应用中Vivado提供向导生成DDR2，DDR3控制器，DDR控制器也将DDR接口等设置做好，因此无需单独设置DDR接口，但还有许多应用场景还是需要单独设置，单独使用DDR接口已满足与其它设备的接口，如RGMII接口等。Xilinx FPGA　DDR接口有输入接口和输出接口两种，下面将分开介绍。

1. DDR接口只用在端口上

尽管在FPGA内部通过Verilog语言描述也可以实现DDR的方式，但与数据相关的IP core都是单边沿操作，因此对于DDR的使用都是用在FPGA端口上。IDDR输入使用端口寄存器，将DDR双边沿数据变成两个单边沿寄存器输出。同样如果使用ODDR，则将FPGA内部单边沿的两个时钟的数据Q1，Q2变成双边沿的一个时钟内输出，即上升沿输出Q1,下降沿输出Q2。通过DDR接口在时钟频率不变的情况下，将端口的数据吞吐率提高一倍，著名的DDR存储器系列就是通过这种方式实现的。

2. DDR输入接口（IDDR）

DDR输入接口是指数据或时钟输入是以DDR接口实现的，即输入数据是双边沿的，输出将数据还原回单边沿的方式。

DDR输入接口Verilog原语

IDDR #(
    .DDR_CLK_EDGE(“OPPOSITE_EDGE”), // “OPPOSITE_EDGE”, “SAME_EDGE”
                                    // or “SAME_EDGE_PIPELINED”
    .INIT_Q1(1’b0),                 // Initial value of Q1: 1’b0 or 1’b1
    .INIT_Q2(1’b0),                 // Initial value of Q2: 1’b0 or 1’b1
    .SRTYPE(“SYNC”)                 // Set/Reset type: “SYNC” or “ASYNC”
)      IDDR_inst
(
    .Q1(Q1),                        // 1-bit output for positive edge of clock
    .Q2(Q2),                        // 1-bit output for negative edge of clock
    .C(C),                          // 1-bit clock input
    .CE(CE),                        // 1-bit clock enable input
    .D(D),                          // 1-bit DDR data input
    .R(R),                          // 1-bit reset
    .S(S)                           // 1-bit set
);

这个原语可以复制到Verilog程序中直接使用，虽然这个原语是ARTIX器件的相关器件原语，但整个7系列的所有器件的IDDR原语都相同。下面就各个部分作简单介绍，IDDR分为两个部分，参数化（属性）部分以及IP核实体例化部分。

IDDR参数化（属性）部分
- 时钟边沿属性

对于IDDR时钟边沿属性分为OPPOSITE_EDGE，SAME_EDGE和SAME_EDGE_PIPELINED三种模式。

- OPPOSITE_EDGE模式

.DDR_CLK_EDGE(“OPPOSITE_EDGE”), // “OPPOSITE_EDGE”, “SAME_EDGE”

// or “SAME_EDGE_PIPELINED”

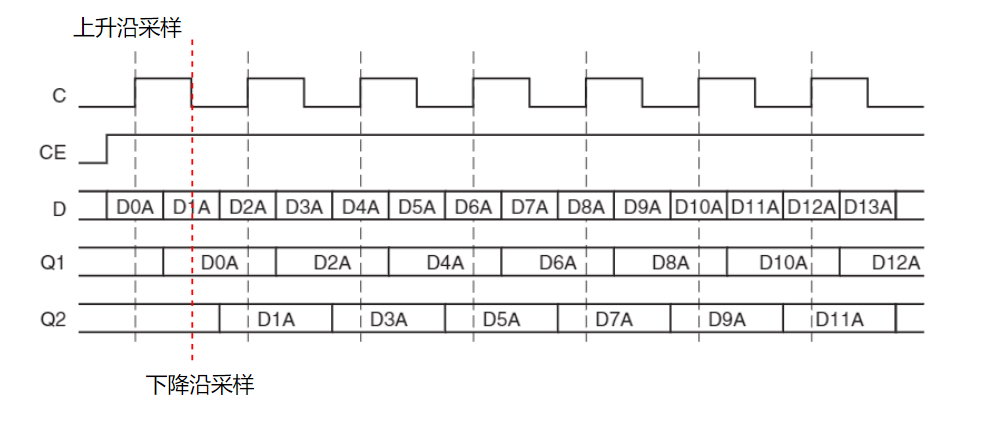

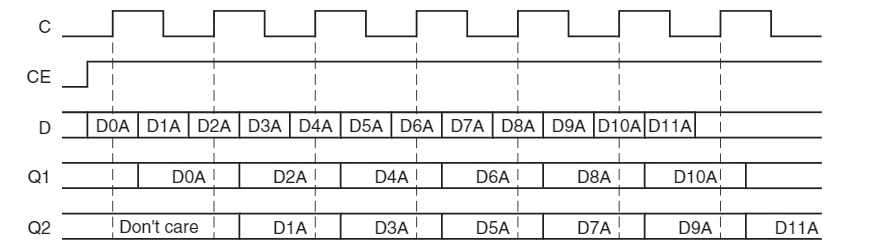

“OPPOSITE_EDGE”属性是指，Q1上升沿输出，Q2下降沿输出，即Q1，Q2分别同步在相反的时钟边沿上，如图1所示。

图1 IDDR OPPOSITE_EDGE模式

图1可以看出Q1，Q2交错输出，Q1与Q2相差180⁰，在FPGA内部可以利用时钟再次锁存，统一到同一个边沿上，如：

always@(posedge c) //统一到上升沿，此时D0A，D1A 为一对，D2A，D3A 为一对。

begin

Q3 <= Q1；

Q4 <= Q2;

end

此时Q3，Q4统一在时钟上升沿输出，锁存后Q3，Q4的数据成对并列出现，如在同一个上升沿锁存后Q3，Q4的值（D0A，D1A），（D2A，D3A），（D4A，D5A）……。但在对时钟C进行约束时应将时钟的约束频率翻倍。 “OPPOSITE_EDGE”属性适合并行数据与串行数据的转换。

或利用下降沿锁存

always@(negedge c) //统一到下降沿，第一个下降沿Q5 = D0A, 第二下降沿Q5 = D2A，Q6 = D1A。

begin

Q5 <= Q1；

Q6 <= Q2;

end

此时Q5，Q6统一在时钟下降沿输出，Q5，Q6的数据奇偶交错，Q6的数据比Q5滞后一个时钟周期。但在对时钟C进行约束时应将时钟的约束频率翻倍。 “OPPOSITE_EDGE”属性适合高速数据流与DDR数据的转换。

- SAME_EDGE模式

“SAME_EDGE” 属性是指，双边沿数据D经过IDDR后，输出Q1、Q2相差一个时钟周期，都同步在上升沿上，如图2.

图2 “SAME_EDGE” 属性IDDR

“SAME_EDGE” 属性适合前后相差一个时钟周期的串行数据合并成DDR数据，以降低端口时钟频率。

- SAME_EDGE_PIPELINED模式

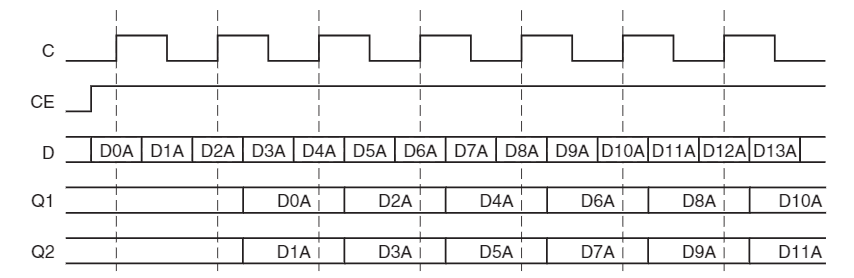

“SAME_EDGE_PIPELINED” 是指双边沿数据D经过IDDR后，延时一个时钟周期，Q1，Q2输出统一合并到上升沿，如图3所示。

图3 IDDR SAME_EDGE_PIPELINED模式

属性为”SAME_EDGE_PIPELINED”的IDDR的输出Q1，Q2成对同步在时钟的上升沿上，这与 “OPPOSITE_EDGE”属性的IDDR输出后，再经过上升沿锁存的效果相同，如Q3,Q4

- INIT属性

INIT属性用来初始化输出Q1,Q2 的初始值，一般为1’b0或1’b1。

.INIT_Q1(1’b0), // Initial value of Q1: 1’b0 or 1’b1

描述输出端Q1的初始值，也就是输入数据没有到来，或DDR在没有完全接受控制之前的数据，一般0或1都可以，IDDR在数据分解之前可以使用R或S输入端进行复位或置位。

.INIT_Q2(1’b0), // Initial value of Q2: 1’b0 or 1’b1

描述输出端Q2的初始值，也就是输入数据没有到来，或DDR在没有完全接收控制之前的数据，一般0或1都可以，IDDR在数据分解之前可以使用R或S输入端进行复位或置位。

- SRTYPE属性

SRTYPE属性可以指定复位端R、置位端S是否与时钟同步。

.SRTYPE(“SYNC”) // Set/Reset type: “SYNC” or “ASYNC”

描述S，R置位/复位输入端的特性，有同步（SYNC）和异步（ASYNC）两种，同步就是置位或复位位为高电平时复位或置位并不能立即生效，而是在时钟上升沿时才会生效，而异步行为将立即生效。

实体例化部分端口

输入时钟 C：IDDR寄存器的输入时钟，时钟C与数据D在双边沿同步。

输入端D：DDR数据输入，在输出端口将被分离出Q1，Q2。

输出Q1 ：从输入端D分离出的数据，D端对应时钟的上升沿的数据。

输出Q2 ：从输入端D分离出的数据，D端对应时钟的下降沿的数据。

输入CE：时钟使能，高电平有效。

输入R: 复位端，高电平时Q1，Q2为0，R为0，IDDR正常工作。

输入S: 置位端，高电平时 Q1， Q2为1， S为0时，IDDR正常工作。

注： R，S不能同时为高电平。

3. DDR输出接口（ODDR）

ODDR的原语如下，

ODDR #(
    .DDR_CLK_EDGE(“OPPOSITE_EDGE”), // “OPPOSITE_EDGE” or “SAME_EDGE”
    .INIT(1’b0),                    // Initial value of Q: 1’b0 or 1’b1
    .SRTYPE(“SYNC”)                 // Set/Reset type: “SYNC” or “ASYNC”
) ODDR_inst (
    .Q(Q),                          // 1-bit DDR output
    .C(C),                          // 1-bit clock input
    .CE(CE),                        // 1-bit clock enable input
    .D1(D1),                        // 1-bit data input (positive edge)
    .D2(D2),                        // 1-bit data input (negative edge)
    .R(R),                          // 1-bit reset
    .S(S)                           // 1-bit set
);

ODDR属性部分（参数）

ODDR属性部分（参数），仅有 “OPPOSITE_EDGE” 与 “SAME_EDGE” 两种，因为ODDR是将D1，D2两个数据合并到双边沿输出，因此没有 “SAME_EDGE_PIPELINED” 选项。

- OPPOSITE_EDGE模式：

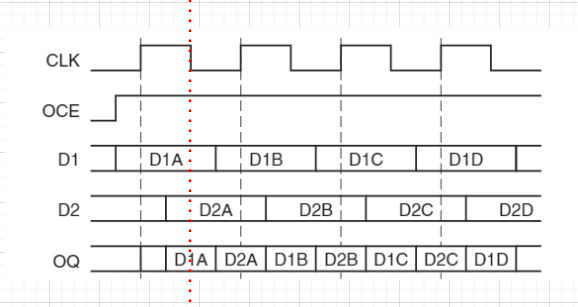

当输入参数为OPPOSITE_EDGE模式时，要求输入数据D1，D2在时钟CLK的相位上差180⁰，即D1满足上升沿采样条件（如 setup time，hold time），也可与上升沿对齐。D2满足下降沿采样条件或与下降沿对齐，输出OQ的上升沿对应D1 对应的数据（D1A），下降沿对应D2的数据（D2A），如图4。

图4 ODDR 的OPPOSITE_EDGE模式

OPPOSITE_EDGE 模式一般用在串行数据流，可以降低端口的时钟频率。

SAME_EDGE 模式：

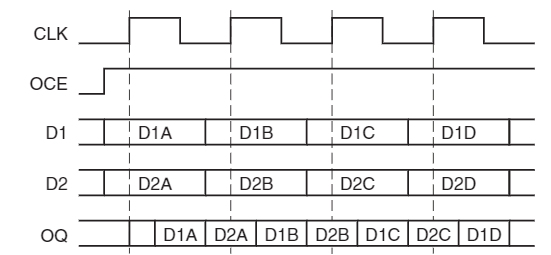

ODDR的SAME_EDGE模式要求输入数据D1，D2满足CLK的上升沿采样条件或与CLK的上升沿对齐。

图5 ODDR的SAME_EDGE模式

- SAME_EDGE模式一般用在并行数据转成DDR的方式输出。
- INIT　初始化Q的值为INIT的值，将Q初始化为0或１。
- STYPE 属性参数为“SYNC ”，“ASYNC”用来设置R，S 是否与时钟同步。
ODDR例化的实体部分，

D1，D2 对应的输入数据，Q为DDR输出。CE为时钟使能，当CE为低电平时ODDR进入低功耗模式。R，S分别为复位和置位端，R为１时，Q = 0，S为1时Q = 1。R，S不能同时为１．

4. DDR接口的使用与仿真

由于DDR接口在FPGA端口实现，因此实时DEBUG工具很难观测到端口上的具体行为，但仿真可以看到具体细节，因此对于DDR接口学习和使用，仿真是一个很有效的办法。后续IDDR，ODDR的部分主要以实例的方式介绍高速数据流到DDR的转换，以及并行数据交替在DDR接口串行输出，以及多IDDR，ODDR并行数据的接口实现。

4.1. 串行数据流到DDR的收发转换

- ODDR 的使用与仿真

例1： 利用ODDR将串行数据流转成DDR的方式输出，并将端口时钟频率降低1倍。假设数据流以11010011_10111100为基本单位进行循环。

由于ODDR的D1，D2对应的是串行数据，因此选用OPPOSITE_EDGE属性比较合适。

ODDR实体程序：

`timescale 1ns / 1ps



module test_ODDR
#
(
    parameter DDR_CLK_EDGE = "OPPOSITE_EDGE", // "OPPOSITE_EDGE" or "SAME_EDGE"
    parameter INIT = 1'b0,                    // Initial value of Q: 1'b0 or 1'b1
    parameter SRTYPE = "SYNC"                 // Set/Reset type: "SYNC" or "ASYNC"
)
(
    input   DDR_IN_CLK,
    input   D1,
    input   D2,
    input   CE,
    input   R,
    input   S,
    output  DDR_OUT_CLK,
    output  Q
);

assign DDR_OUT_CLK = DDR_IN_CLK;
     ODDR #(
         .DDR_CLK_EDGE("OPPOSITE_EDGE"), // "OPPOSITE_EDGE" or "SAME_EDGE"
         .INIT(1'b0),    // Initial value of Q: 1'b0 or 1'b1
         .SRTYPE("SYNC") // Set/Reset type: "SYNC" or "ASYNC"
      ) ODDR_inst (
         .Q(Q),   // 1-bit DDR output
         .C(DDR_IN_CLK),   // 1-bit clock input
         .CE(CE), // 1-bit clock enable input
         .D1(D1), // 1-bit data input (positive edge)
         .D2(D2), // 1-bit data input (negative edge)
         .R(R),   // 1-bit reset
         .S(S)    // 1-bit set
      );

endmodule

仿真程序：

`timescale 1ns / 1ps


module sim_ODDR(
       );

reg  inclk = 0;
wire DDR_IN_CLK;
wire DDR_OUT_CLK;

always #2 inclk = ~inclk;

reg DDR_R = 0, DDR_S = 0;
reg DDR_CE = 1;
reg DDR_D1 = 0;
reg DDR_D2 = 0;
reg shift_r = 0;
reg [ 15: 0 ] shift_reg = 0;
reg HL;
reg DDR_VLD;
reg DDR_VLD_R;

reg PLL_RST;
wire locked;
wire rst = !locked;

initial
begin
    DDR_R = 0;
    DDR_S = 1;
    PLL_RST = 1'b1;
    #20
    DDR_S = 0;
    PLL_RST = 1'b0;
    #2000
    $stop;
end

always@( posedge sys_clk or posedge rst )
if ( rst )
begin
    shift_reg <= 16'b11010011_10111100;
    shift_r <= 0;
    DDR_D1 <= 0;
    DDR_D2 <= 0;
    HL <= 0;
    DDR_VLD <= 0;
    DDR_VLD_R <= 0;
end
else
begin
    shift_reg <= { shift_reg[ 14: 0 ], shift_reg[ 15 ] };
    shift_r <= shift_reg[ 15 ];
    HL <= ~HL;
    DDR_VLD <= 1;
    DDR_VLD_R <= DDR_VLD;
    if ( HL )
        DDR_D1 <= #1 shift_r;
    else
        DDR_D2 <= #1 shift_r;
end

test_ODDR #
(
    .DDR_CLK_EDGE( "OPPOSITE_EDGE" ),   // "OPPOSITE_EDGE" or "SAME_EDGE"
    .INIT( 1'b0 ),                      // Initial value of Q: 1'b0 or 1'b1
    .SRTYPE( "SYNC" )                   // Set/Reset type: "SYNC" or "ASYNC"
) test_ODDR_inst
(
    .DDR_IN_CLK( DDR_IN_CLK ),    // 1-bit clock input
    .CE( DDR_CE ),      // 1-bit clock enable input
    .D1( DDR_D1 ),      // 1-bit data input (positive edge)
    .D2( DDR_D2 ),      // 1-bit data input (negative edge)
    .R( DDR_R ),        // 1-bit reset
    .S( DDR_S ),        // 1-bit set
    .DDR_OUT_CLK( DDR_OUT_CLK ),
    .Q( DDR_Q )         // 1-bit DDR output
);


PLL1 PLL1_inst
(
    // Clock out ports
    .clk_out1   ( sys_clk ),
    .clk_out2   ( DDR_IN_CLK ),
    // Status and control signals
    .reset      ( PLL_RST ),
    .locked     ( locked ),
    // Clock in ports
    .clk_in1    ( inclk )
);
endmodule

- 仿真程序解释如下：

（1）利用PLL生成了两个时钟分别为系统时钟sys_clk（200MHz）与DDR_IN_CLK（ODDR时钟输入时钟，100MHz），sys_clk与DDR_IN_CLK在相位上相差0⁰。

（2）利用移位寄存器shift_reg在sys_clk的控制下，将初始化的数据16’b11010011_10111100循环左移，并将最高位赋值给寄存器shift_r。

（3）生成HL控制信号，高（1）、低（0）交替，同步于sys_clk。

（4）根据HL选择将shift_r的值赋值给D1或D2。

（5）将PLL生成的DDR_IN_CLK 作为ODDR的输入时钟。

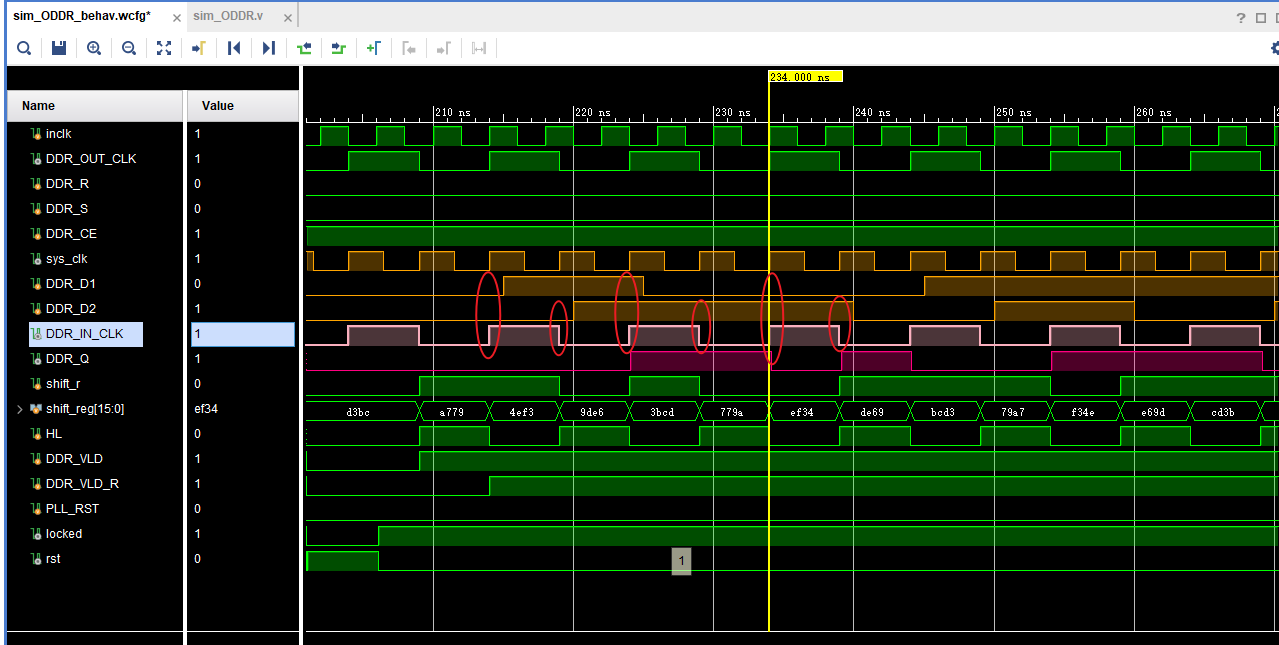

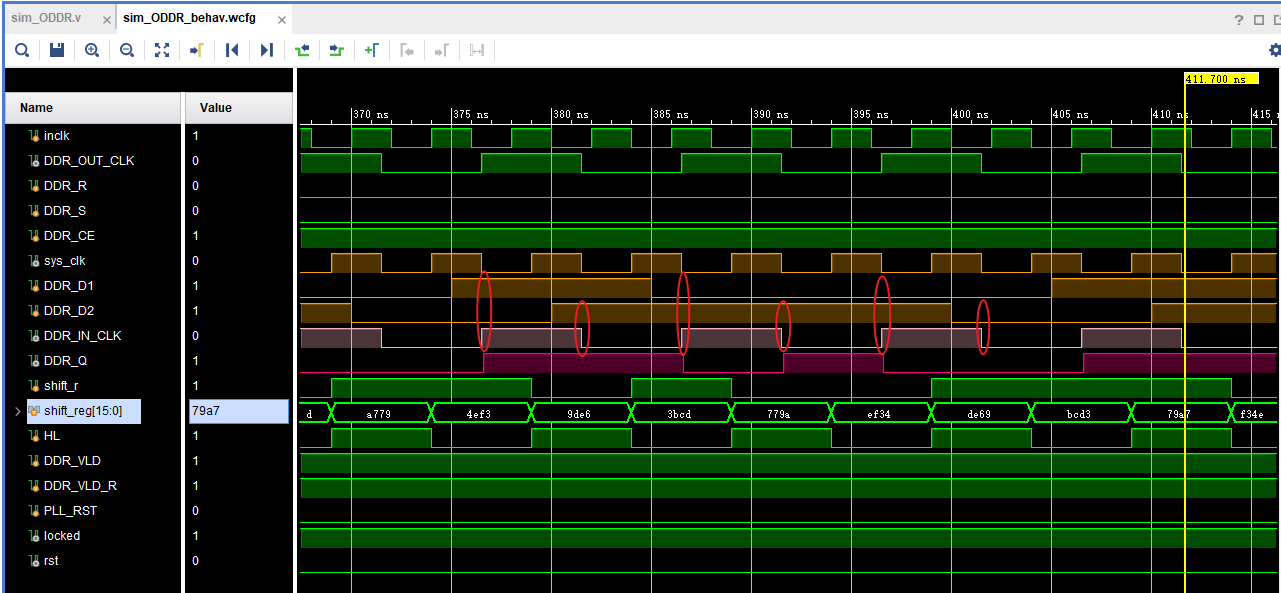

仿真结果如图6，

图6 ODDR OPPOSITE _EDGE 模式的仿真结果

例1实现了200Mbps的串行数据流，如何利用ODDR实现100M上下边沿实现数据发送，从波形上可以看出DDR_IN_CLK在上升沿采样D1，在下降沿采样D2，数据合并从上升沿开始。注意由于DDR是同步数据传输，因此端口需要数据端Q和时钟一起传送。

也可以修改DDR_IN_CLK与sys_clk在相位上差90⁰关系，如图6。可以预测DDR_IN_CLK的相位滞后sys_clk 90⁰，最终的仿真结果就与图4显示的结果基本一致。

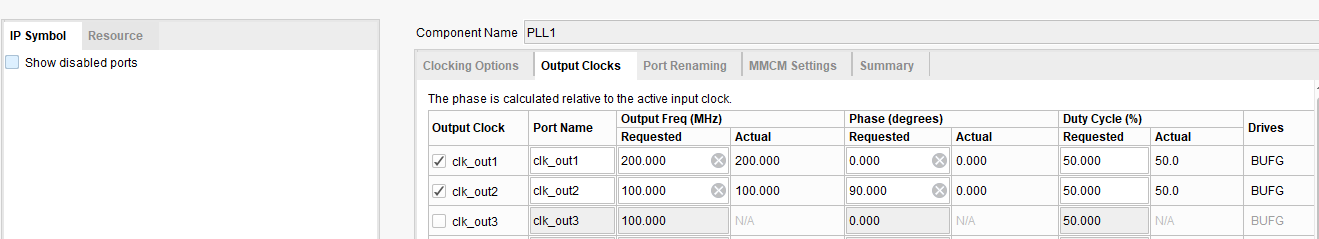

图6，设置clk_out2相对于输入时钟偏移90⁰

图7 DDR_IN_CLK偏移90⁰的仿真结果

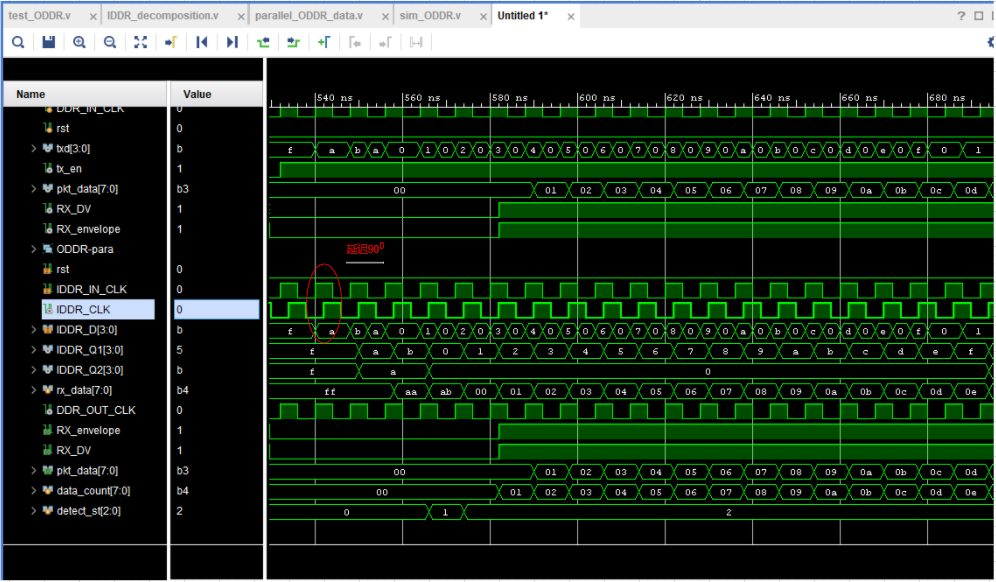

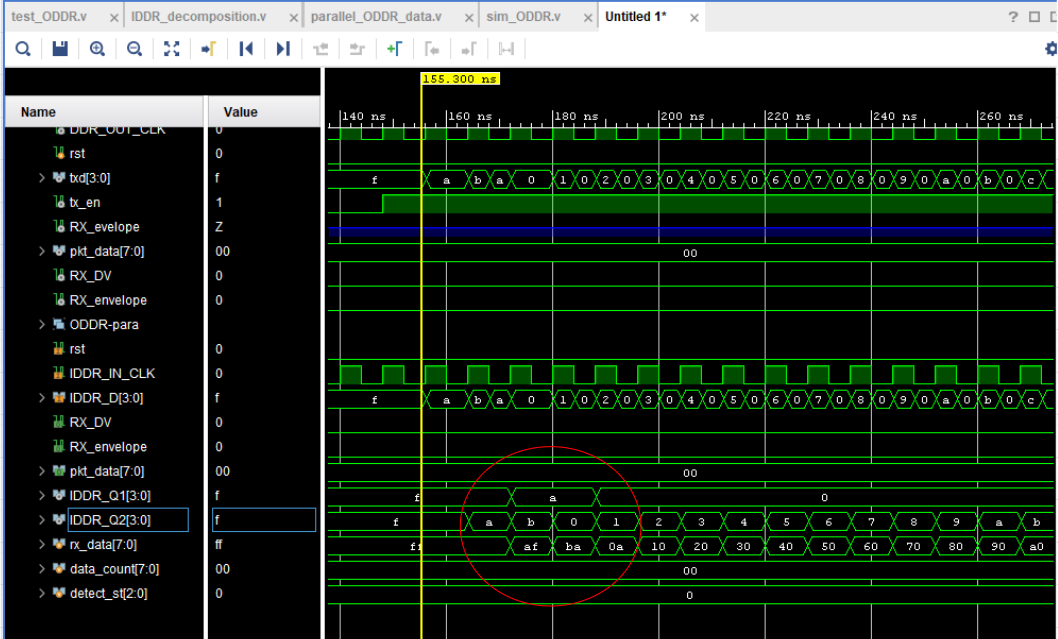

例2 将IDDR输入的数据按照先后顺序统一到数据上升沿上，并检测数据包，假设线路状态如下：

（1）IDLE 状态，输入数据D的上升沿和下降沿都为1，

（2）Preamble 10101010

（3）SFD 10101011

（4）DATA 8位数据0-255循环， 8’h00, 8’h01, 8’h02, 8’h03, 8’h04, 8’h05, 8’h06, 8’h07…。

根据以上提供的信息解出数据包，并给出数据包的包络线（RX _DV ）。

- 解题思路如下：

（1）在例1的基础上改进的ODDR能按照例2的要求实现线路状态，以提供实验环境。

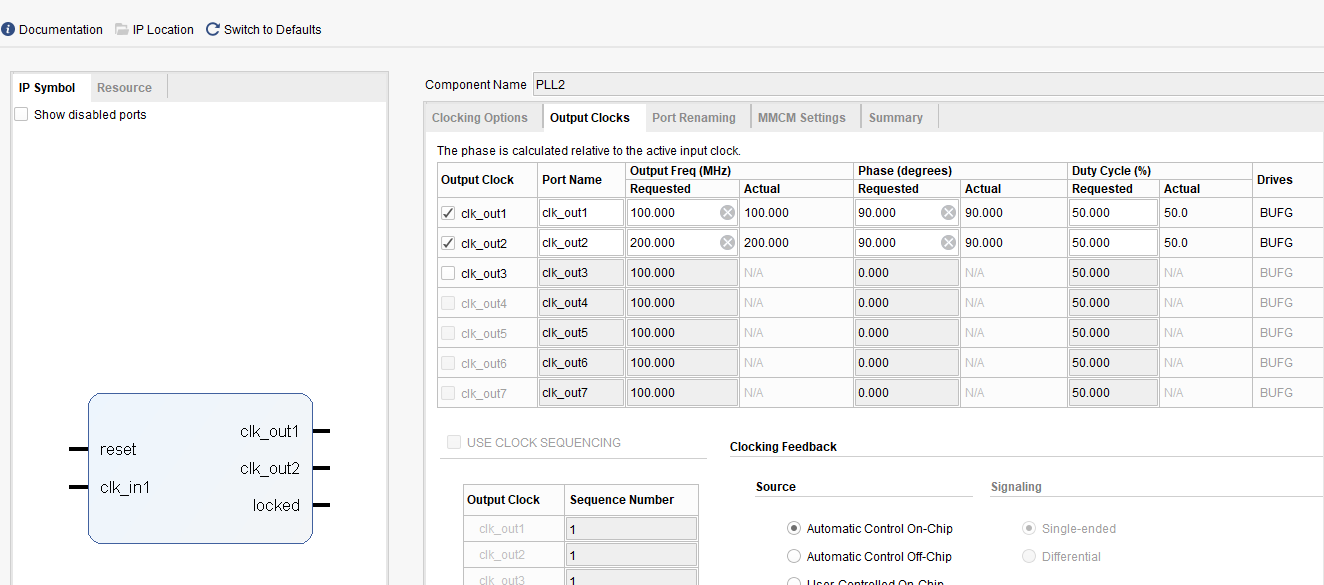

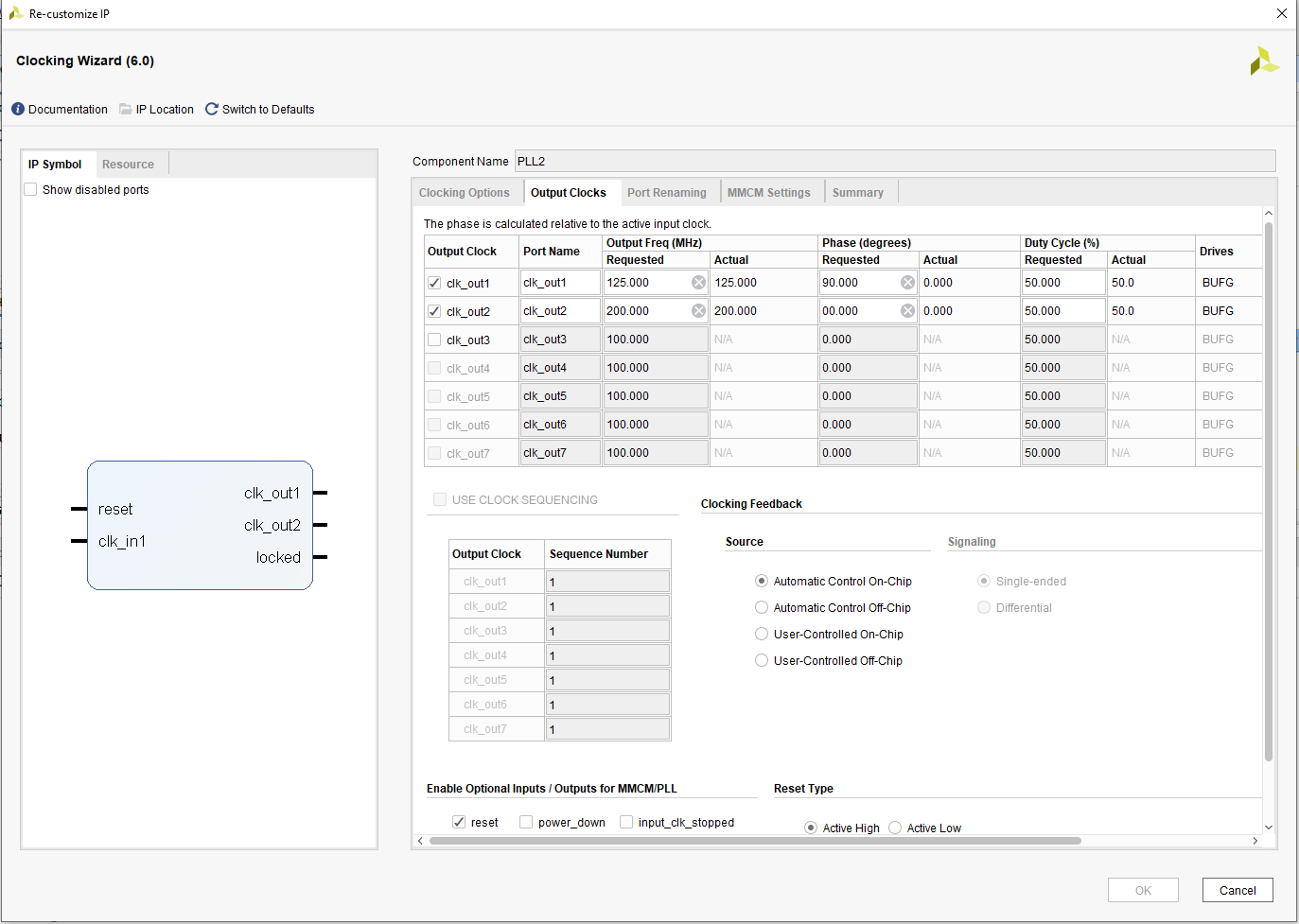

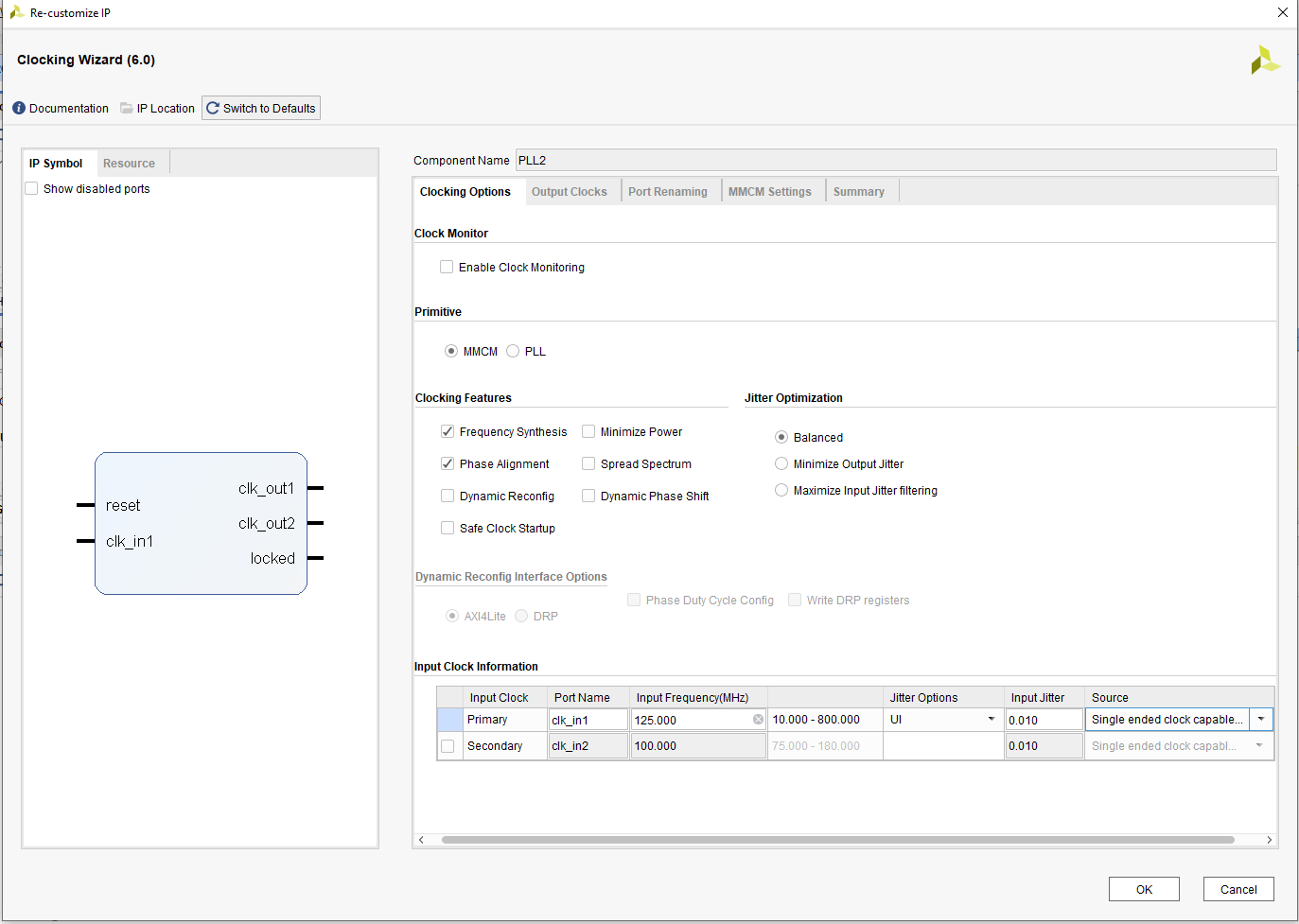

（2）在输入端添加PLL2，输入时钟为IDDR数据伴随时钟IDDR_IN_CLK，输出时钟为IDDR_CLK（100M，偏移90⁰），IDDR_SYS_CLK(200M，偏移90⁰）以提供IDDR 对应的2倍频率的时钟，如图8所示。

图8

对于IDDR双边沿数据合并成单边沿的快速数据流，应该采用OPPOSITE_EDGE模式，如图1所示。

IDDR的实体程序IDDR_decomposition.v如下：

`timescale 1ns / 1ps



module IDDR_decomposition
(
    input  PLL_RST,
    input  IDDR_IN_CLK,
    input  IDDR_R,
    input  IDDR_S,
    input  IDDR_D,
    input  IDDR_CE,
    output reg RX_DV,
    output reg RX_envelope,
    output reg[ 7: 0 ] pkt_data
);

wire IDDR_Q1, IDDR_Q2;
wire IDDR_CLK;
wire IDDR_SYS_CLK;
wire locked;
wire rst = ~locked;
reg q;
reg HL;
reg [ 7: 0 ] shift_reg;
always@( posedge IDDR_SYS_CLK or posedge rst )
if ( rst )
begin
    q <= 0;
    HL <= 1;
end
else
begin
    HL <= ~HL;
    if ( HL )
        q <= IDDR_Q1;
    else
        q <= IDDR_Q2;

    shift_reg <= { shift_reg[ 6: 0 ], q };
end
reg [ 3: 0 ] shift_count;
reg [ 4: 0 ] data_count;
reg [ 2: 0 ] detect_st;
always@( posedge IDDR_SYS_CLK or posedge rst )
if ( rst )
begin
    detect_st <= 0;
    RX_DV <= 0;
    RX_envelope <= 0;
    shift_count <= 0;
    data_count <= 0;
    pkt_data <= 0;
end
else
case ( detect_st )
    0:
    begin
        RX_DV <= 0;
        shift_count <= 0;
        data_count <= 0;
        RX_envelope <= 0;
        if ( shift_reg == 8'hAA )   //8'b1010_1010
            detect_st <= 1;
    end
    1:
    begin
        shift_count <= shift_count + 1;
        if ( shift_count == 7 )
        begin
            shift_count <= 0;
            if ( shift_reg == 8'hAB )    //8'b1010_1011 ,SFD
                detect_st <= 2;
            else
                detect_st <= 0;
        end


    end
    2:
    begin
        RX_envelope <= 1;
        shift_count <= shift_count + 1;
        RX_DV <= 0;
        if ( shift_count == 7 )
        begin
            data_count <= data_count + 1;
            pkt_data <= shift_reg;
            shift_count <= 0;
            RX_DV <= 1;
        end

        if ( data_count == 8 )
        begin
            detect_st <= 0;
        end
    end

    default:
        detect_st <= 0;
endcase

IDDR #(
    .DDR_CLK_EDGE( "OPPOSITE_EDGE" ),  // "OPPOSITE_EDGE", "SAME_EDGE"
    //    or "SAME_EDGE_PIPELINED"
    .INIT_Q1( 1'b0 ),  // Initial value of Q1: 1'b0 or 1'b1
    .INIT_Q2( 1'b0 ),  // Initial value of Q2: 1'b0 or 1'b1
    .SRTYPE( "SYNC" )  // Set/Reset type: "SYNC" or "ASYNC"
) IDDR_inst
(
    .Q1( IDDR_Q1 ),  // 1-bit output for positive edge of clock
    .Q2( IDDR_Q2 ),  // 1-bit output for negative edge of clock
    .C( IDDR_CLK ),    // 1-bit clock input
    .CE( IDDR_CE ),  // 1-bit clock enable input
    .D( IDDR_D ),    // 1-bit DDR data input
    .R( IDDR_R ),    // 1-bit reset
    .S( IDDR_S )     // 1-bit set
);


PLL2 PLL2_inst
( // Clock in ports
    // Clock out ports
    .clk_out1 ( IDDR_CLK ),  // 100MHz, offset 90 degree from IDDR_IN_CLK
    .clk_out2 ( IDDR_SYS_CLK ),
    // Status and control signals
    .reset ( PLL_RST ),
    .locked ( locked ),
    .clk_in1 ( IDDR_IN_CLK )
);
endmodule

仿真激励程序sim_ODDR.v，

仿真激励程序将快速时钟产生的数据流，采用ODDR的方式输出，对外时钟降低1倍， ODDR与例1一样采用OPPOSITE_EDGE 模式。程序如下：

`timescale 1ns / 1ps


module sim_ODDR(
       );

reg inclk = 0;
wire DDR_IN_CLK;
wire DDR_OUT_CLK;
always #2 inclk = ~inclk;

reg DDR_R = 0, DDR_S = 0;
reg DDR_CE = 1;
reg DDR_D1 = 0;
reg DDR_D2 = 0;
reg shift_r = 0;
reg [ 7: 0 ] shift_reg = 0;
reg [ 3: 0 ] shift_count;
reg [ 4: 0 ] data_count;
reg [ 7: 0 ] send_data;
reg HL;
reg DDR_VLD;
reg DDR_VLD_R;

reg PLL_RST;
wire locked;
wire rst = !locked;
//==============================receive signal
wire RX_envelope;
wire [ 7: 0 ] pkt_data;
wire RX_DV;

initial
begin
    DDR_R = 0;
    DDR_S = 1;
    PLL_RST = 1'b1;
    #20 DDR_S = 0;

    PLL_RST = 1'b0;
    #5000
    $stop;
end

reg[ 2: 0 ] pkt_st;
always@( posedge sys_clk or posedge rst )
if ( rst )
begin
    shift_reg <= 16'b1111_1111;
    shift_r <= 0;
    shift_count <= 0;
    data_count <= 0;
    send_data <= 0;
    DDR_D1 <= 0;
    DDR_D2 <= 0;
    HL <= 0;
    DDR_VLD <= 0;
    DDR_VLD_R <= 0;
    pkt_st <= 0;
end
else
begin
    HL <= ~HL;
    shift_r <= shift_reg[ 7 ];
    DDR_VLD <= 1;
    DDR_VLD_R <= DDR_VLD;
    if ( HL )
        DDR_D1 <= shift_r;
    else
        DDR_D2 <= shift_r;
    case ( pkt_st )
    0:
    begin  //IDLE
        shift_reg <= { shift_reg[ 6: 0 ], shift_reg[ 0 ] };
        shift_count <= shift_count + 1;
        if ( shift_count == 15 )
        begin
            shift_reg <= 8'hAA;  //1010_1010
            shift_count <= 0;
            pkt_st <= 1;
        end
    end
    1:
    begin  //IDLE
        shift_reg <= { shift_reg[ 6: 0 ], shift_reg[ 0 ] };
        shift_count <= shift_count + 1;
        if ( shift_count == 7 )
        begin
            shift_reg <= 8'hAB;  //1010_1011
            shift_count <= 0;
            pkt_st <= 2;
        end
    end
    2:
    begin
        shift_reg <= { shift_reg[ 6: 0 ], 1'b0 };
        if ( shift_count == 7 )
        begin
            shift_reg <= send_data;  //first data,00
            data_count <= data_count + 1;
            send_data <= send_data + 1;
            shift_count <= 0;
            pkt_st <= 3;
        end
        else
            shift_count <= shift_count + 1;
    end
    3:
    begin
        shift_reg <= { shift_reg[ 6: 0 ], 1'b0 };
        shift_count <= shift_count + 1;
        if ( shift_count == 7 )
        begin
            shift_reg <= send_data;  //second data,01
            data_count <= data_count + 1;
            send_data <= send_data + 1;
            shift_count <= 0;
        end
        else
            shift_count <= shift_count + 1;

        if ( data_count == 9 )
        begin //make sure 07 is completely shifted out
            pkt_st <= 0;
            data_count <= 0;
            shift_count <= 0;
            send_data <= send_data - 1;  //since the last one no chance to be shifted out
            shift_reg <= 8'b1111_1111;
        end
    end
    default:
        pkt_st <= 0;
    endcase
end

test_ODDR #(
    .DDR_CLK_EDGE( "OPPOSITE_EDGE" ),  // "OPPOSITE_EDGE" or "SAME_EDGE"
    .INIT( 1'b0 ),     // Initial value of Q: 1'b0 or 1'b1
    .SRTYPE( "SYNC" )  // Set/Reset type: "SYNC" or "ASYNC"
) test_ODDR_inst
(
    .DDR_IN_CLK( DDR_IN_CLK ),    // 1-bit clock input
    .CE( DDR_CE ),  // 1-bit clock enable input
    .D1( DDR_D1 ),  // 1-bit data input (positive edge)
    .D2( DDR_D2 ),  // 1-bit data input (negative edge)
    .R( DDR_R ),    // 1-bit reset
    .S( DDR_S ),     // 1-bit set
    .DDR_OUT_CLK( DDR_OUT_CLK ),
    .Q( DDR_Q )    // 1-bit DDR output
);


IDDR_decomposition IDDR_decomposition_inst
(
    .PLL_RST ( PLL_RST ),
    .IDDR_IN_CLK ( DDR_OUT_CLK ),
    .IDDR_R ( DDR_R ),
    .IDDR_S ( DDR_S ),
    .IDDR_D ( DDR_Q ),
    .IDDR_CE ( DDR_CE ),
    .RX_DV ( RX_DV ),
    .RX_envelope ( RX_envelope ),
    .pkt_data ( pkt_data )
);

PLL1 PLL1_inst
(
    // Clock out ports
    .clk_out1( sys_clk ),
    .clk_out2( DDR_IN_CLK ),
    // Status and control signals
    .reset( PLL_RST ),
    .locked( locked ),
    // Clock in ports
    .clk_in1( inclk )
);

endmodule

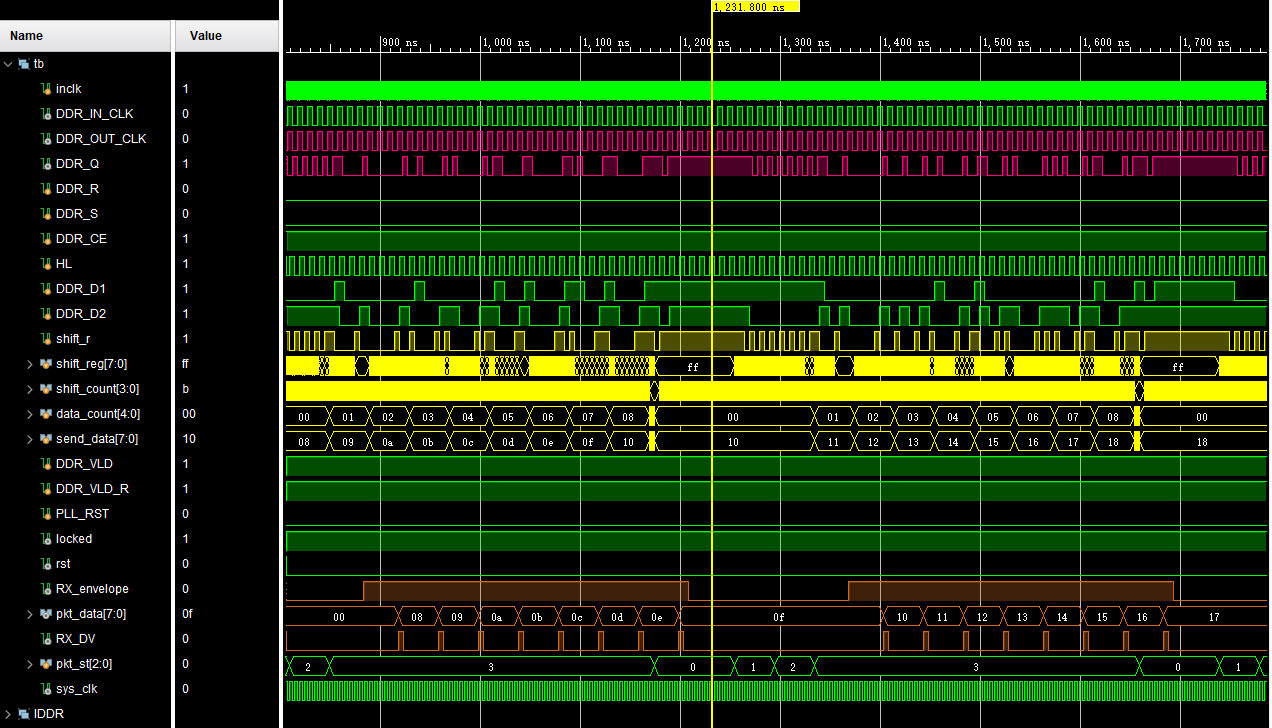

仿真波形如图9所示，

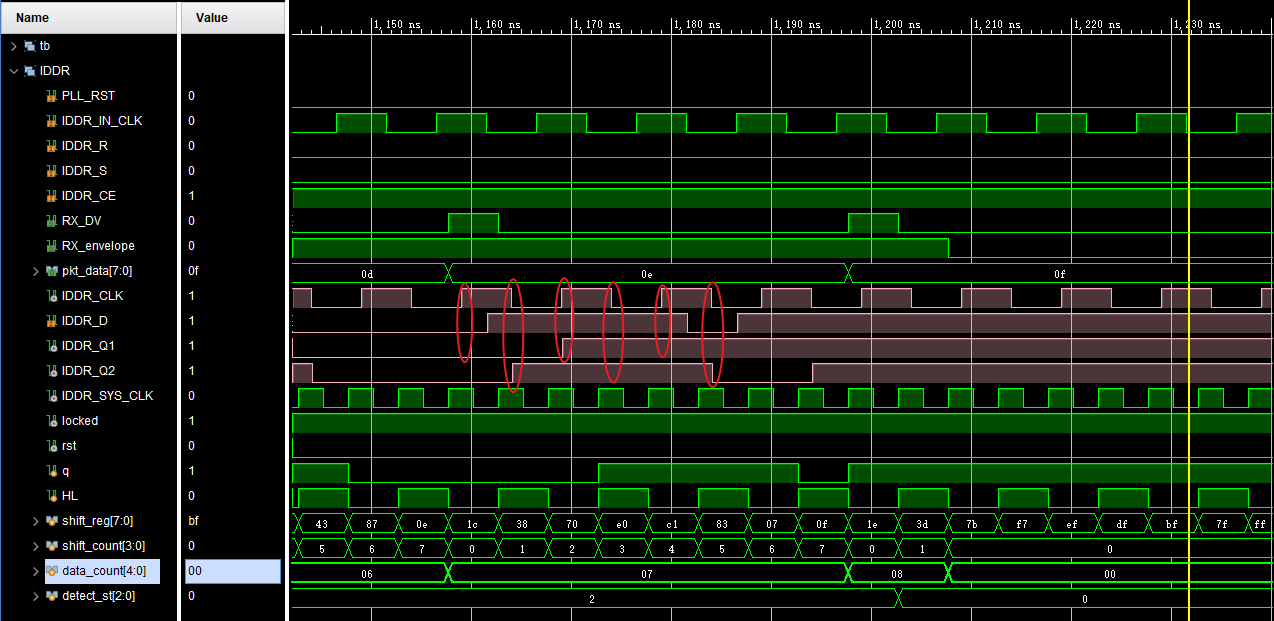

图9-1 IDDR数据

图9-2 采用ODDR/IDDR实现高速数据流到DDR的转换

图9显示利用ODDR/IDDR可以将线路时钟频率降低一倍，并能正确将数据包还原，在例2中双方约定收发数据长度，如果利用8b/10b编码也可以利用K28.5和K28.1作为起始和结束进行包头、包尾的判断。

例2 工程代码下载 DDR_int erface

4.2 并行数据实现DDR串行化

例3，采用ODDR与IDDR实现8位并行数据串行化，在保持时钟频率不变的情况下，将输出端口降低一半。数据包的测试数据与例2相同。

解题思路如下：

（1）数据包的构成：

- IDLE 11111111…
- Preamble 8’b10101010
- SFD 8’b10101011
- data 0-255 循环

（2）系统时钟采用125Mhz， DDR的时钟同样为125Mhz，端口由8-bit降低为4-bit，实现1000Mbps 的收发。

（3）收、发双方采用握手信号

- 发送端 tx_en, txd[3:0]， tx_clk（125M ）, 将tx_data[7:0]，按照低半字节（上升沿），高半字节（下降沿）的顺序发出。
- 接收端 RX_DV，RXD[3:0]，RX_CLK，将收到的RXD [3:0] ，拼成一个字节的方式输出。

（4）并行数据发送与接收，ODDR采用SAME_EDGE模式， IDDR采用SAME_EDGE_PIPELINED 模式。

（5）写出收、发程序并仿真。

利用ODDR实现4-bit双边沿发送数据包程序test_ODDR.v：

`timescale 1ns / 1ps



module test_ODDR #
(
    parameter DDR_CLK_EDGE = "SAME_EDGE",  // "OPPOSITE_EDGE" or "SAME_EDGE"
    parameter INIT = 1'b0,     // Initial value of Q: 1'b0 or 1'b1
    parameter SRTYPE = "SYNC" // Set/Reset type: "SYNC" or "ASYNC"
)
(
    input  rst,
    input  tx_clk,      //125M
    input  [ 7: 0 ] tx_data,
    input  tx_vld,
    output DDR_OUT_CLK,
    output reg tx_en,
    output [ 3: 0 ] txd
);

reg [ 3: 0 ] ODDR_D1;
reg [ 3: 0 ] ODDR_D2;
reg DDR_S;


always@( posedge tx_clk or posedge rst )
if ( rst )
begin
    ODDR_D1 <= 0;
    ODDR_D2 <= 0;
    DDR_S <= 1'b1;
    tx_en <= 1'b0;
end
else
begin
    DDR_S <= 1'b1;
    tx_en <= 1'b0;
    if ( tx_vld )
    begin
        DDR_S <= 1'b0;
        ODDR_D1 <= tx_data[ 3: 0 ];
        ODDR_D2 <= tx_data[ 7: 4 ];
        tx_en <= 1'b1;
    end
end

assign #2 DDR_OUT_CLK = tx_clk;   //DDR_OUT_CLK 需要延时一个固定时间，才能对上升沿和下降沿的数据正确采样

ODDR #(
     .DDR_CLK_EDGE( DDR_CLK_EDGE ),  // "OPPOSITE_EDGE" or "SAME_EDGE"
     .INIT( 1'b0 ),     // Initial value of Q: 1'b0 or 1'b1
     .SRTYPE( "SYNC" )  // Set/Reset type: "SYNC" or "ASYNC"
 ) ODDR_inst1 (
     .Q( txd[ 0 ] ),    // 1-bit DDR output
     .C( tx_clk ),    // 1-bit clock input
     .CE( 1'b1 ),  // 1-bit clock enable input
     .D1( ODDR_D1[ 0 ] ),  // 1-bit data input (positive edge)
     .D2( ODDR_D2[ 0 ] ),  // 1-bit data input (negative edge)
     .R( 1'b0 ),    // 1-bit reset
     .S( DDR_S )     // 1-bit set
 );

ODDR #(
     .DDR_CLK_EDGE( DDR_CLK_EDGE ),  // "OPPOSITE_EDGE" or "SAME_EDGE"
     .INIT( 1'b0 ),     // Initial value of Q: 1'b0 or 1'b1
     .SRTYPE( "SYNC" )  // Set/Reset type: "SYNC" or "ASYNC"
 ) ODDR_inst2 (
     .Q( txd[ 1 ] ),    // 1-bit DDR output
     .C( tx_clk ),    // 1-bit clock input
     .CE( 1'b1 ),  // 1-bit clock enable input
     .D1( ODDR_D1[ 1 ] ),  // 1-bit data input (positive edge)
     .D2( ODDR_D2[ 1 ] ),  // 1-bit data input (negative edge)
     .R( 1'b0 ),    // 1-bit reset
     .S( DDR_S )     // 1-bit set
 );

ODDR #(
     .DDR_CLK_EDGE( DDR_CLK_EDGE ),  // "OPPOSITE_EDGE" or "SAME_EDGE"
     .INIT( 1'b0 ),     // Initial value of Q: 1'b0 or 1'b1
     .SRTYPE( "SYNC" )  // Set/Reset type: "SYNC" or "ASYNC"
 ) ODDR_inst3 (
     .Q( txd[ 2 ] ),    // 1-bit DDR output
     .C( tx_clk ),    // 1-bit clock input
     .CE( 1'b1 ),  // 1-bit clock enable input
     .D1( ODDR_D1[ 2 ] ),  // 1-bit data input (positive edge)
     .D2( ODDR_D2[ 2 ] ),  // 1-bit data input (negative edge)
     .R( 1'b0 ),    // 1-bit reset
     .S( DDR_S )     // 1-bit set
);

ODDR #(
     .DDR_CLK_EDGE( DDR_CLK_EDGE ),  // "OPPOSITE_EDGE" or "SAME_EDGE"
     .INIT( 1'b0 ),     // Initial value of Q: 1'b0 or 1'b1
     .SRTYPE( "SYNC" )  // Set/Reset type: "SYNC" or "ASYNC"
) ODDR_inst4 (
     .Q( txd[ 3 ] ),    // 1-bit DDR output
     .C( tx_clk ),    // 1-bit clock input
     .CE( 1'b1 ),  // 1-bit clock enable input
     .D1( ODDR_D1[ 3 ] ),  // 1-bit data input (positive edge)
     .D2( ODDR_D2[ 3 ] ),  // 1-bit data input (negative edge)
     .R( 1'b0 ),    // 1-bit reset
     .S( DDR_S )     // 1-bit set
);
endmodule

上面的程序基本上按照ODDR的SAME_EDGE 模式配置，将高4个bit和低4个bit的数据赋值给ODDR_D1 与ODDR_D2。

注意时钟输出应延时一个固定值，在接收端才能正确采样，这段程序与RGMII接口MAC端的应用一致。如：

assign #2 DDR_OUT_CLK=tx_clk; //DDR_OUT_CLK 需要延时一个固定时间，才能对上升沿和下降沿的数据正确采样。

当然这个延时也可以在接收端设计，目前延时的方法有如下几种：

（1）仿真时可以采用延迟赋值语句的方式实现，这种延时只能用来评估时钟对齐的效果，也就是只能在仿真时有效，综合后的结果无效，因为综合时会忽略延迟部分。

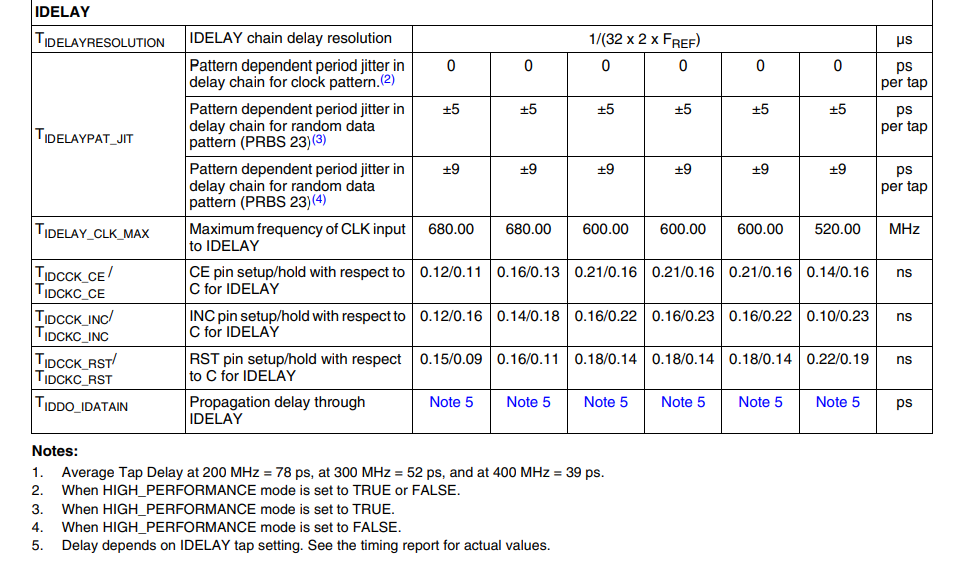

（2）采用IO延迟，可以采用IDELAY或ODELAY实现，有关IDEAL或ODELAY部分的相关内容，参照IO DELAY部分的相关内容。

（3）采用PLL或MMCM实现时钟的相位偏移。

（4）有些器件已经带有2 ns延迟，如RTL8211E物理层网络芯片，因此在使用时应注意正确设定，详细资料见RTL8211E的datasheet。

发送端数据包生成程序

`timescale 1ns / 1ps



module parallel_ODDR_data
(
    input  rst,
    input  tx_clk,
    output tx_en,
    output [ 3: 0 ] txd,
    output DDR_OUT_CLK
);

reg [ 7: 0 ] tx_data;
reg tx_vld;
reg [ 4: 0 ] data_count;
reg [ 2: 0 ] pkt_st;
always@( posedge tx_clk or posedge rst )
if ( rst )
begin
    tx_data <= 8'b1111_1111;
    tx_vld <= 1'b0;
    data_count <= 0;
    pkt_st <= 0;
end
else
begin
    case ( pkt_st )
    0:
    begin  //IDLE
        tx_data <= 8'b1111_1111;
        tx_vld <= 1'b0;
        data_count <= data_count + 1;
        if ( data_count == 15 )
        begin
            tx_vld <= 1'b1;
            tx_data <= 8'hAA;
            pkt_st <= 1;
        end
    end
    1:
    begin  //preamble and sfd
        tx_data <= 8'hAB;  //1010_1011
        pkt_st <= 2;
    end
    2:
    begin
        tx_data <= 8'h00;
        pkt_st <= 3;
    end
    3:
    begin
        data_count <= 0;
        tx_data <= tx_data + 1;
        if ( tx_data == 255 )
            pkt_st <= 0;
    end
    default:
        pkt_st <= 0;
    endcase
end


test_ODDR #
(
    .DDR_CLK_EDGE( "SAME_EDGE" ),  // "OPPOSITE_EDGE" or "SAME_EDGE"
    .INIT( 1'b0 ),     // Initial value of Q: 1'b0 or 1'b1
    .SRTYPE( "SYNC" )  // Set/Reset type: "SYNC" or "ASYNC"
)
test_ODDR_inst
(
    .rst ( rst ),
    .tx_clk ( tx_clk ),      //125M
    .tx_data ( tx_data ),
    .tx_vld ( tx_vld ),
    .DDR_OUT_CLK( DDR_OUT_CLK ),
    .tx_en ( tx_en ),
    .txd ( txd )

);
endmodule

接收端程序IDDR_decomposition.v

`timescale 1ns / 1ps



module IDDR_decomposition
(
    input  rst,
    input  IDDR_IN_CLK,
    input  [ 3: 0 ] IDDR_D,
    output reg RX_DV,
    output reg RX_envelope,
    output reg[ 7: 0 ] pkt_data
);

wire [ 3: 0 ] IDDR_Q1, IDDR_Q2;
reg [ 7: 0 ] rx_data;
always@( posedge IDDR_IN_CLK or posedge rst )
if ( rst )
begin
    rx_data <= 0;
end
else
begin
    rx_data <= { IDDR_Q2, IDDR_Q1 };
end

reg [ 7: 0 ] data_count;
reg [ 2: 0 ] detect_st;
always@( posedge IDDR_IN_CLK or posedge rst )
if ( rst )
begin
    detect_st <= 0;
    RX_DV <= 0;
    RX_envelope <= 0;
    data_count <= 0;
    pkt_data <= 0;
end
else
case ( detect_st )
0:
begin
    RX_DV <= 0;
    data_count <= 0;
    RX_envelope <= 0;
    if ( rx_data == 8'hAA )
        detect_st <= 1;
end
1:
begin
    if ( rx_data == 8'hAB )    //8'b1010_1011 ,SFD
        detect_st <= 2;
    else
        detect_st <= 0;
end
2:
begin
    RX_envelope <= 1;
    data_count <= data_count + 1;
    pkt_data <= rx_data;
    RX_DV <= 1;
    if ( data_count == 255 )
    begin
        detect_st <= 0;
    end
end
default:
    detect_st <= 0;
endcase



IDDR #(
    .DDR_CLK_EDGE( "SAME_EDGE_PIPELINED" ),  // "OPPOSITE_EDGE", "SAME_EDGE"
    //    or "SAME_EDGE_PIPELINED"
    .INIT_Q1( 1'b0 ),   // Initial value of Q1: 1'b0 or 1'b1
    .INIT_Q2( 1'b0 ),   // Initial value of Q2: 1'b0 or 1'b1
    .SRTYPE( "SYNC" )   // Set/Reset type: "SYNC" or "ASYNC"
) IDDR_inst1
(
    .Q1( IDDR_Q1[ 0 ] ),// 1-bit output for positive edge of clock
    .Q2( IDDR_Q2[ 0 ] ),// 1-bit output for negative edge of clock
    .C( IDDR_IN_CLK ),  // 1-bit clock input
    .CE( 1'b1 ),        // 1-bit clock enable input
    .D( IDDR_D[ 0 ] ),  // 1-bit DDR data input
    .R( 1'b0 ),         // 1-bit reset
    .S( 1'b0 )          // 1-bit set
);

IDDR #(
    .DDR_CLK_EDGE( "SAME_EDGE_PIPELINED" ), // "OPPOSITE_EDGE", "SAME_EDGE"
                                            // or "SAME_EDGE_PIPELINED"
    .INIT_Q1( 1'b0 ),   // Initial value of Q1: 1'b0 or 1'b1
    .INIT_Q2( 1'b0 ),   // Initial value of Q2: 1'b0 or 1'b1
    .SRTYPE( "SYNC" )   // Set/Reset type: "SYNC" or "ASYNC"
) IDDR_inst2
(
    .Q1( IDDR_Q1[ 1 ] ),// 1-bit output for positive edge of clock
    .Q2( IDDR_Q2[ 1 ] ),// 1-bit output for negative edge of clock
    .C( IDDR_IN_CLK ),  // 1-bit clock input
    .CE( 1'b1 ),        // 1-bit clock enable input
    .D( IDDR_D[ 1 ] ),  // 1-bit DDR data input
    .R( 1'b0 ),         // 1-bit reset
    .S( 1'b0 )          // 1-bit set
);

IDDR #(
    .DDR_CLK_EDGE( "SAME_EDGE_PIPELINED" ), // "OPPOSITE_EDGE", "SAME_EDGE"
                                            //  or "SAME_EDGE_PIPELINED"
    .INIT_Q1( 1'b0 ),  // Initial value of Q1: 1'b0 or 1'b1
    .INIT_Q2( 1'b0 ),  // Initial value of Q2: 1'b0 or 1'b1
    .SRTYPE( "SYNC" )  // Set/Reset type: "SYNC" or "ASYNC"
) IDDR_inst3
(
    .Q1( IDDR_Q1[ 2 ] ),// 1-bit output for positive edge of clock
    .Q2( IDDR_Q2[ 2 ] ),// 1-bit output for negative edge of clock
    .C( IDDR_IN_CLK ),  // 1-bit clock input
    .CE( 1'b1 ),        // 1-bit clock enable input
    .D( IDDR_D[ 2 ] ),  // 1-bit DDR data input
    .R( 1'b0 ),         // 1-bit reset
    .S( 1'b0 )          // 1-bit set
);

IDDR #(
    .DDR_CLK_EDGE( "SAME_EDGE_PIPELINED" ), // "OPPOSITE_EDGE", "SAME_EDGE"
                                            // or "SAME_EDGE_PIPELINED"
    .INIT_Q1( 1'b0 ),   // Initial value of Q1: 1'b0 or 1'b1
    .INIT_Q2( 1'b0 ),   // Initial value of Q2: 1'b0 or 1'b1
    .SRTYPE( "SYNC" )   // Set/Reset type: "SYNC" or "ASYNC"
) IDDR_inst4
(
    .Q1( IDDR_Q1[ 3 ] ),// 1-bit output for positive edge of clock
    .Q2( IDDR_Q2[ 3 ] ),// 1-bit output for negative edge of clock
    .C( IDDR_IN_CLK ),  // 1-bit clock input
    .CE( 1'b1 ),        // 1-bit clock enable input
    .D( IDDR_D[ 3 ] ),  // 1-bit DDR data input
    .R( 1'b0 ),         // 1-bit reset
    .S( 1'b0 )          // 1-bit set
);



endmodule

仿真程序

`timescale 1ns / 1ps



module sim_ODDR( );

reg DDR_IN_CLK = 0;
wire DDR_OUT_CLK;
reg rst;
always #4 DDR_IN_CLK = ~DDR_IN_CLK;



wire [ 3: 0 ] txd;
wire tx_en;
//==============================receive signal
wire RX_envelope;
wire [ 7: 0 ] pkt_data;
wire RX_DV;


initial
begin
    rst = 1'b1;
    #20

    rst = 1'b0;
    #2000
    $stop;
end


parallel_ODDR_data parallel_ODDR_data_inst
(
    .rst        ( rst ),
    .tx_clk     ( DDR_IN_CLK ),
    .tx_en      ( tx_en ),
    .txd        ( txd ),
    .DDR_OUT_CLK( DDR_OUT_CLK )
);


IDDR_decomposition IDDR_decomposition_inst
(
    .rst        ( rst ),
    .IDDR_IN_CLK( DDR_OUT_CLK ),
    .IDDR_D     ( txd ),
    .RX_DV      ( RX_DV ),
    .RX_envelope( RX_envelope ),
    .pkt_data   ( pkt_data )
);


endmodule

仿真结果：

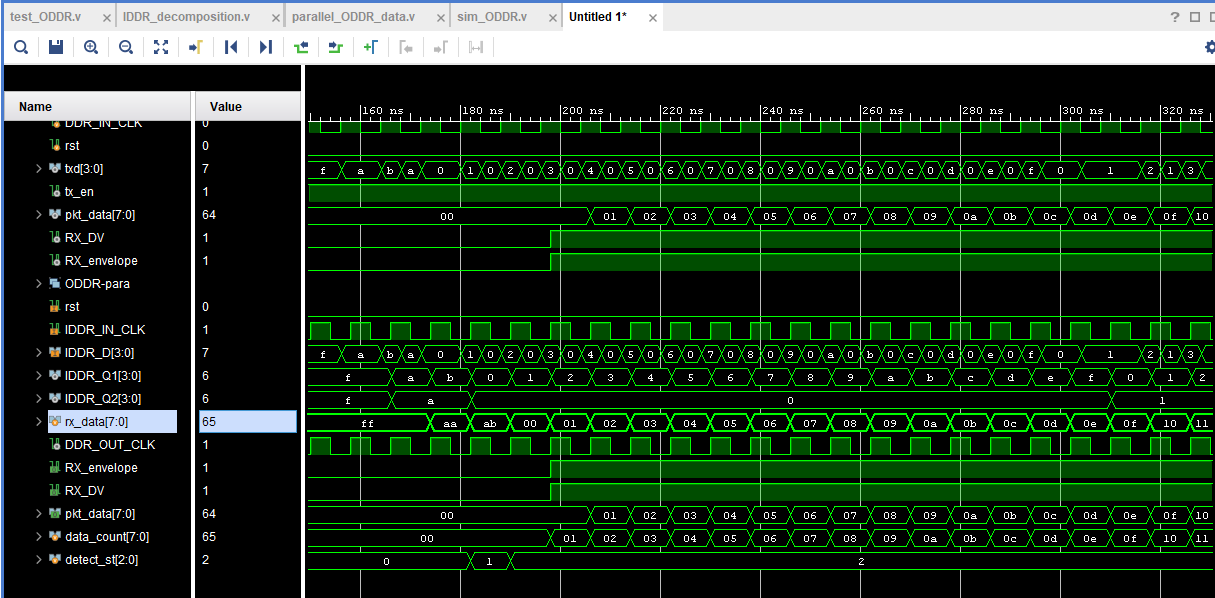

- 时钟没有延迟的仿真波形（assign DDR_OUT_CLK=tx_clk;），如图10所示。

图10

从图10中可以看出，在IDDR_IN_CLK上升沿的采样第一次（如黄线位置）采样的值为f，下降沿采样为a，因此后面的拼接都是错位的。所以整个数据包无法正确解调出来。

- 时钟带有延迟赋值语句的仿真波形（assign #2 DDR_OUT_CLK=tx_clk;），如图11所示。

图11

图11显示，时钟经过延迟之后，可以正确恢复原数据包。

- 在接收端利用PLL将DDR_IN_CLK延时90⁰，如图12所示。

图12 PLL例化（输入时钟125M）

图13 输出时钟125M（延迟90⁰）

图13中输出两个时钟，分别为125M并延迟90⁰，另一个时钟为200M，在后续的IO delay延迟中会用到。修改IDDR_decomposition.v程序如下，

`timescale 1ns / 1ps



module IDDR_decomposition
(
    input  rst,
    input  IDDR_IN_CLK,
    input  [ 3: 0 ] IDDR_D,
    output reg RX_DV,
    output reg RX_envelope,
    output reg[ 7: 0 ] pkt_data
);

wire IDDR_CLK;
wire IDDR_REF_CLK;
wire locked;
wire sys_rst = ~locked;

wire [ 3: 0 ] IDDR_Q1, IDDR_Q2;
reg [ 7: 0 ] rx_data;
always@( posedge IDDR_CLK or posedge sys_rst )
if ( sys_rst )
begin
    rx_data <= 0;
end
else
begin
    rx_data <= { IDDR_Q2, IDDR_Q1 };
end

reg [ 7: 0 ] data_count;
reg [ 2: 0 ] detect_st;
always@( posedge IDDR_CLK or posedge sys_rst )   //主时钟切换到IDDR_CLK， 是IDDR_IN_CLK延迟90度的时钟
if ( rst )
begin
    detect_st <= 0;
    RX_DV <= 0;
    RX_envelope <= 0;
    data_count <= 0;
    pkt_data <= 0;
end
else
case ( detect_st )
0:
begin
    RX_DV <= 0;
    data_count <= 0;
    RX_envelope <= 0;
    if ( rx_data == 8'hAA )   //8'b1010_1010
        detect_st <= 1;
end
1:
begin
    if ( rx_data == 8'hAB )    //8'b1010_1011 ,SFD
        detect_st <= 2;
    else
        detect_st <= 0;
end
2:
begin
    RX_envelope <= 1;
    data_count <= data_count + 1;
    pkt_data <= rx_data;
    RX_DV <= 1;
    if ( data_count == 255 )
    begin
        detect_st <= 0;
    end
end

default:
    detect_st <= 0;
endcase



IDDR #(
    .DDR_CLK_EDGE( "SAME_EDGE_PIPELINED" ),  // "OPPOSITE_EDGE", "SAME_EDGE"
    //    or "SAME_EDGE_PIPELINED"
    .INIT_Q1( 1'b0 ),  // Initial value of Q1: 1'b0 or 1'b1
    .INIT_Q2( 1'b0 ),  // Initial value of Q2: 1'b0 or 1'b1
    .SRTYPE( "SYNC" )  // Set/Reset type: "SYNC" or "ASYNC"
) IDDR_inst1
(
    .Q1( IDDR_Q1[ 0 ] ),  // 1-bit output for positive edge of clock
    .Q2( IDDR_Q2[ 0 ] ),  // 1-bit output for negative edge of clock
    .C( IDDR_CLK ),    // 1-bit clock input     主时钟切换到IDDR_CLK， 是IDDR_IN_CLK延迟90度的时钟
    .CE( 1'b1 ),  // 1-bit clock enable input
    .D( IDDR_D[ 0 ] ),    // 1-bit DDR data input
    .R( 1'b0 ),    // 1-bit reset
    .S( 1'b0 )     // 1-bit set
);

IDDR #(
    .DDR_CLK_EDGE( "SAME_EDGE_PIPELINED" ),  // "OPPOSITE_EDGE", "SAME_EDGE"
    //    or "SAME_EDGE_PIPELINED"
    .INIT_Q1( 1'b0 ),  // Initial value of Q1: 1'b0 or 1'b1
    .INIT_Q2( 1'b0 ),  // Initial value of Q2: 1'b0 or 1'b1
    .SRTYPE( "SYNC" )  // Set/Reset type: "SYNC" or "ASYNC"
) IDDR_inst2
(
    .Q1( IDDR_Q1[ 1 ] ),  // 1-bit output for positive edge of clock
    .Q2( IDDR_Q2[ 1 ] ),  // 1-bit output for negative edge of clock
    .C( IDDR_CLK ),    // 1-bit clock input  主时钟切换到IDDR_CLK， 是IDDR_IN_CLK延迟90度的时钟
    .CE( 1'b1 ),  // 1-bit clock enable input
    .D( IDDR_D[ 1 ] ),    // 1-bit DDR data input
    .R( 1'b0 ),    // 1-bit reset
    .S( 1'b0 )     // 1-bit set
);

IDDR #(
    .DDR_CLK_EDGE( "SAME_EDGE_PIPELINED" ),  // "OPPOSITE_EDGE", "SAME_EDGE"
    //    or "SAME_EDGE_PIPELINED"
    .INIT_Q1( 1'b0 ),  // Initial value of Q1: 1'b0 or 1'b1
    .INIT_Q2( 1'b0 ),  // Initial value of Q2: 1'b0 or 1'b1
    .SRTYPE( "SYNC" )  // Set/Reset type: "SYNC" or "ASYNC"
) IDDR_inst3
(
    .Q1( IDDR_Q1[ 2 ] ),  // 1-bit output for positive edge of clock
    .Q2( IDDR_Q2[ 2 ] ),  // 1-bit output for negative edge of clock
    .C( IDDR_CLK ),    // 1-bit clock input  主时钟切换到IDDR_CLK， 是IDDR_IN_CLK延迟90度的时钟
    .CE( 1'b1 ),  // 1-bit clock enable input
    .D( IDDR_D[ 2 ] ),    // 1-bit DDR data input
    .R( 1'b0 ),    // 1-bit reset
    .S( 1'b0 )     // 1-bit set
);

IDDR #(
    .DDR_CLK_EDGE( "SAME_EDGE_PIPELINED" ),  // "OPPOSITE_EDGE", "SAME_EDGE"
    //    or "SAME_EDGE_PIPELINED"
    .INIT_Q1( 1'b0 ),  // Initial value of Q1: 1'b0 or 1'b1
    .INIT_Q2( 1'b0 ),  // Initial value of Q2: 1'b0 or 1'b1
    .SRTYPE( "SYNC" )  // Set/Reset type: "SYNC" or "ASYNC"
) IDDR_inst4
(
    .Q1( IDDR_Q1[ 3 ] ),  // 1-bit output for positive edge of clock
    .Q2( IDDR_Q2[ 3 ] ),  // 1-bit output for negative edge of clock
    .C( IDDR_CLK ),    // 1-bit clock input  主时钟切换到IDDR_CLK， 是IDDR_IN_CLK延迟90度的时钟
    .CE( 1'b1 ),  // 1-bit clock enable input
    .D( IDDR_D[ 3 ] ),    // 1-bit DDR data input
    .R( 1'b0 ),    // 1-bit reset
    .S( 1'b0 )     // 1-bit set
);

PLL2 PLL2_inst
( // Clock in ports
    // Clock out ports
    .clk_out1   ( IDDR_CLK ),  // 125MHz, offset 90 degree from IDDR_IN_CLK
    .clk_out2   ( IDDR_REF_CLK ),
    // Status and control signals
    .reset      ( rst ),
    .locked     ( locked ),
    .clk_in1    ( IDDR_IN_CLK )
);

endmodule

更新的test_ODDR.v如下：

`timescale 1ns / 1ps



module test_ODDR   #
(
    parameter DDR_CLK_EDGE = "SAME_EDGE",  // "OPPOSITE_EDGE" or "SAME_EDGE"
    parameter INIT = 1'b0,     // Initial value of Q: 1'b0 or 1'b1
    parameter SRTYPE = "SYNC" // Set/Reset type: "SYNC" or "ASYNC"
)
(
    input  rst,
    input  tx_clk,      //125M
    input  [ 7: 0 ] tx_data,
    input  tx_vld,
    output DDR_OUT_CLK,
    output reg tx_en,
    output [ 3: 0 ] txd
);

reg [ 3: 0 ] ODDR_D1;
reg [ 3: 0 ] ODDR_D2;
reg DDR_S;


always@( posedge tx_clk or posedge rst )
if ( rst )
begin
    ODDR_D1 <= 0;
    ODDR_D2 <= 0;
    DDR_S <= 1'b1;
    tx_en <= 1'b0;
end
else
begin
    DDR_S <= 1'b1;
    tx_en <= 1'b0;
    if ( tx_vld )
    begin
        DDR_S <= 1'b0;
        ODDR_D1 <= tx_data[ 3: 0 ];
        ODDR_D2 <= tx_data[ 7: 4 ];
        tx_en <= 1'b1;
    end
end

assign DDR_OUT_CLK = tx_clk;   //去掉#2， 即赋值没有延迟。

ODDR #(
     .DDR_CLK_EDGE( DDR_CLK_EDGE ),  // "OPPOSITE_EDGE" or "SAME_EDGE"
     .INIT( 1'b0 ),     // Initial value of Q: 1'b0 or 1'b1
     .SRTYPE( "SYNC" )  // Set/Reset type: "SYNC" or "ASYNC"
 ) ODDR_inst1 (
     .Q( txd[ 0 ] ),    // 1-bit DDR output
     .C( tx_clk ),    // 1-bit clock input
     .CE( 1'b1 ),  // 1-bit clock enable input
     .D1( ODDR_D1[ 0 ] ),  // 1-bit data input (positive edge)
     .D2( ODDR_D2[ 0 ] ),  // 1-bit data input (negative edge)
     .R( 1'b0 ),    // 1-bit reset
     .S( DDR_S )     // 1-bit set
 );

ODDR #(
     .DDR_CLK_EDGE( DDR_CLK_EDGE ),  // "OPPOSITE_EDGE" or "SAME_EDGE"
     .INIT( 1'b0 ),     // Initial value of Q: 1'b0 or 1'b1
     .SRTYPE( "SYNC" )  // Set/Reset type: "SYNC" or "ASYNC"
 ) ODDR_inst2 (
     .Q( txd[ 1 ] ),    // 1-bit DDR output
     .C( tx_clk ),    // 1-bit clock input
     .CE( 1'b1 ),  // 1-bit clock enable input
     .D1( ODDR_D1[ 1 ] ),  // 1-bit data input (positive edge)
     .D2( ODDR_D2[ 1 ] ),  // 1-bit data input (negative edge)
     .R( 1'b0 ),    // 1-bit reset
     .S( DDR_S )     // 1-bit set
 );

ODDR #(
     .DDR_CLK_EDGE( DDR_CLK_EDGE ),  // "OPPOSITE_EDGE" or "SAME_EDGE"
     .INIT( 1'b0 ),     // Initial value of Q: 1'b0 or 1'b1
     .SRTYPE( "SYNC" )  // Set/Reset type: "SYNC" or "ASYNC"
 ) ODDR_inst3 (
     .Q( txd[ 2 ] ),    // 1-bit DDR output
     .C( tx_clk ),    // 1-bit clock input
     .CE( 1'b1 ),  // 1-bit clock enable input
     .D1( ODDR_D1[ 2 ] ),  // 1-bit data input (positive edge)
     .D2( ODDR_D2[ 2 ] ),  // 1-bit data input (negative edge)
     .R( 1'b0 ),    // 1-bit reset
     .S( DDR_S )     // 1-bit set
 );
ODDR #(
     .DDR_CLK_EDGE( DDR_CLK_EDGE ),  // "OPPOSITE_EDGE" or "SAME_EDGE"
     .INIT( 1'b0 ),     // Initial value of Q: 1'b0 or 1'b1
     .SRTYPE( "SYNC" )  // Set/Reset type: "SYNC" or "ASYNC"
 ) ODDR_inst4 (
     .Q( txd[ 3 ] ),    // 1-bit DDR output
     .C( tx_clk ),    // 1-bit clock input
     .CE( 1'b1 ),  // 1-bit clock enable input
     .D1( ODDR_D1[ 3 ] ),  // 1-bit data input (positive edge)
     .D2( ODDR_D2[ 3 ] ),  // 1-bit data input (negative edge)
     .R( 1'b0 ),    // 1-bit reset
     .S( DDR_S )     // 1-bit set
 );

endmodule

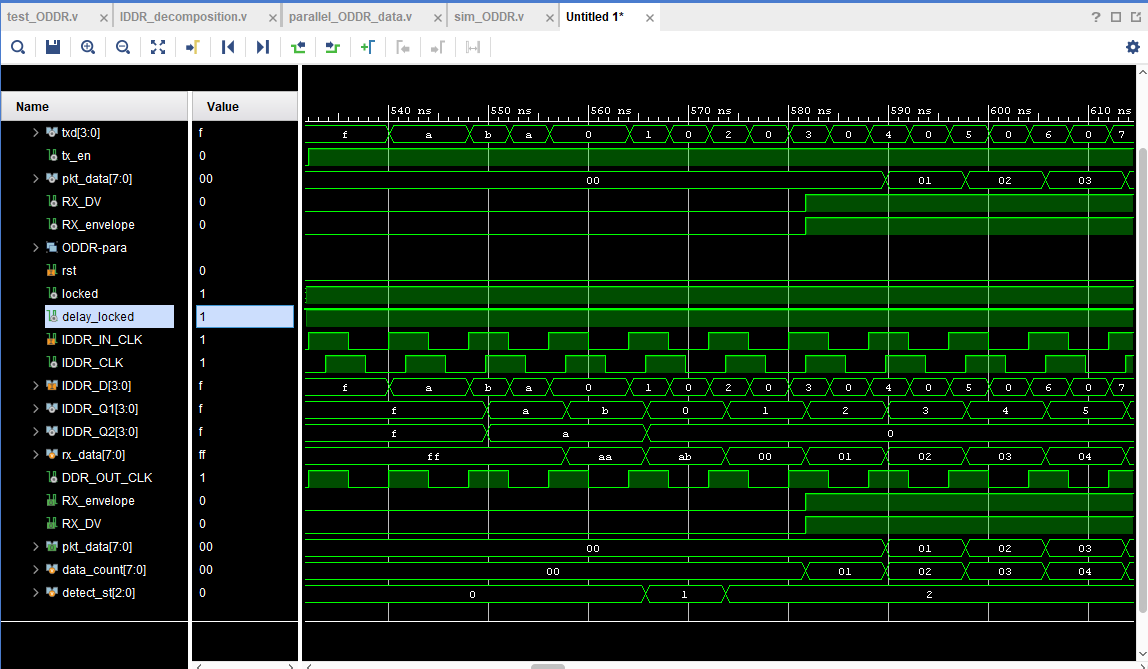

仿真波形如图14所示：

图14 IDDR_CLK

从图14可以看出，IDDR_CLK比IDDR_IN_CLK延迟90⁰，利用IDDR_CLK可以正确恢复原数据包。缺点是当IDDR_IN_CLK的时钟频率频繁变换时应及时探测，并复位PLL2，保持PLL2及时锁定及频率跟踪。详细内容请参照网络开发中RXC测量部分。也可以利用tx_clk作为PLL的时钟输入，将输出时钟延迟90⁰作为ODDR的输出时钟，方法与上面的方法几乎一致，感兴趣的朋友可以尝试。但需注意只能在发送端或接收端提供延迟，不能收发时钟两端都延迟。

- 在接收端利用IDELAY将时钟延迟一定的时间，一般2ns左右（2ns对于125M时钟为1/4的时钟周期，对于双边沿相当于延迟90⁰）。
- 修改IDDR_decomposition.v程序如下，

`timescale 1ns / 1ps



module IDDR_decomposition
(
    input  rst,
    input  IDDR_IN_CLK,
    input  [ 3: 0 ] IDDR_D,
    output reg RX_DV,
    output reg RX_envelope,
    output reg[ 7: 0 ] pkt_data
);

wire IDDR_CLK;
wire IDDR_REF_CLK;
wire locked;
wire sys_rst = ~locked;
wire delay_locked;
wire sys_rst_delay = ~delay_locked;


wire [ 3: 0 ] IDDR_Q1, IDDR_Q2;
reg [ 7: 0 ] rx_data;
always@( posedge IDDR_CLK or posedge sys_rst )
if ( sys_rst )
begin
    rx_data <= 0;
end
else
begin
    rx_data <= { IDDR_Q2, IDDR_Q1 };
end

reg [ 7: 0 ] data_count;
reg [ 2: 0 ] detect_st;
always@( posedge IDDR_CLK or posedge sys_rst_delay )
if ( rst )
begin
    detect_st <= 0;
    RX_DV <= 0;
    RX_envelope <= 0;
    data_count <= 0;
    pkt_data <= 0;
end
else
case ( detect_st )
    0:
    begin
        RX_DV <= 0;
        data_count <= 0;
        RX_envelope <= 0;
        if ( rx_data == 8'hAA )   //8'b1010_1010
            detect_st <= 1;
    end
    1:
    begin
        if ( rx_data == 8'hAB )    //8'b1010_1011 ,SFD
            detect_st <= 2;
        else
            detect_st <= 0;
    end
    2:
    begin
        RX_envelope <= 1;
        data_count <= data_count + 1;
        pkt_data <= rx_data;
        RX_DV <= 1;
        if ( data_count == 255 )
        begin
            detect_st <= 0;
        end
    end

    default:
        detect_st <= 0;
endcase



IDDR #(
     .DDR_CLK_EDGE( "SAME_EDGE_PIPELINED" ),  // "OPPOSITE_EDGE", "SAME_EDGE"
     //    or "SAME_EDGE_PIPELINED"
     .INIT_Q1( 1'b0 ),  // Initial value of Q1: 1'b0 or 1'b1
     .INIT_Q2( 1'b0 ),  // Initial value of Q2: 1'b0 or 1'b1
     .SRTYPE( "SYNC" )  // Set/Reset type: "SYNC" or "ASYNC"
 ) IDDR_inst1
 (
     .Q1( IDDR_Q1[ 0 ] ),  // 1-bit output for positive edge of clock
     .Q2( IDDR_Q2[ 0 ] ),  // 1-bit output for negative edge of clock
     .C( IDDR_CLK ),    // 1-bit clock input
     .CE( 1'b1 ),  // 1-bit clock enable input
     .D( IDDR_D[ 0 ] ),    // 1-bit DDR data input
     .R( 1'b0 ),    // 1-bit reset
     .S( 1'b0 )     // 1-bit set
 );

IDDR #(
     .DDR_CLK_EDGE( "SAME_EDGE_PIPELINED" ),  // "OPPOSITE_EDGE", "SAME_EDGE"
     //    or "SAME_EDGE_PIPELINED"
     .INIT_Q1( 1'b0 ),  // Initial value of Q1: 1'b0 or 1'b1
     .INIT_Q2( 1'b0 ),  // Initial value of Q2: 1'b0 or 1'b1
     .SRTYPE( "SYNC" )  // Set/Reset type: "SYNC" or "ASYNC"
 ) IDDR_inst2
 (
     .Q1( IDDR_Q1[ 1 ] ),  // 1-bit output for positive edge of clock
     .Q2( IDDR_Q2[ 1 ] ),  // 1-bit output for negative edge of clock
     .C( IDDR_CLK ),    // 1-bit clock input
     .CE( 1'b1 ),  // 1-bit clock enable input
     .D( IDDR_D[ 1 ] ),    // 1-bit DDR data input
     .R( 1'b0 ),    // 1-bit reset
     .S( 1'b0 )     // 1-bit set
 );

IDDR #(
     .DDR_CLK_EDGE( "SAME_EDGE_PIPELINED" ),  // "OPPOSITE_EDGE", "SAME_EDGE"
     //    or "SAME_EDGE_PIPELINED"
     .INIT_Q1( 1'b0 ),  // Initial value of Q1: 1'b0 or 1'b1
     .INIT_Q2( 1'b0 ),  // Initial value of Q2: 1'b0 or 1'b1
     .SRTYPE( "SYNC" )  // Set/Reset type: "SYNC" or "ASYNC"
 ) IDDR_inst3
 (
     .Q1( IDDR_Q1[ 2 ] ),  // 1-bit output for positive edge of clock
     .Q2( IDDR_Q2[ 2 ] ),  // 1-bit output for negative edge of clock
     .C( IDDR_CLK ),    // 1-bit clock input
     .CE( 1'b1 ),  // 1-bit clock enable input
     .D( IDDR_D[ 2 ] ),    // 1-bit DDR data input
     .R( 1'b0 ),    // 1-bit reset
     .S( 1'b0 )     // 1-bit set
 );

IDDR #(
     .DDR_CLK_EDGE( "SAME_EDGE_PIPELINED" ),  // "OPPOSITE_EDGE", "SAME_EDGE"
     //    or "SAME_EDGE_PIPELINED"
     .INIT_Q1( 1'b0 ),  // Initial value of Q1: 1'b0 or 1'b1
     .INIT_Q2( 1'b0 ),  // Initial value of Q2: 1'b0 or 1'b1
     .SRTYPE( "SYNC" )  // Set/Reset type: "SYNC" or "ASYNC"
 ) IDDR_inst4
 (
     .Q1( IDDR_Q1[ 3 ] ),  // 1-bit output for positive edge of clock
     .Q2( IDDR_Q2[ 3 ] ),  // 1-bit output for negative edge of clock
     .C( IDDR_CLK ),    // 1-bit clock input
     .CE( 1'b1 ),  // 1-bit clock enable input
     .D( IDDR_D[ 3 ] ),    // 1-bit DDR data input
     .R( 1'b0 ),    // 1-bit reset
     .S( 1'b0 )     // 1-bit set
 );

PLL2 PLL2_inst

 ( // Clock in ports
     // Clock out ports
     .clk_out1 (),
     .clk_out2 ( IDDR_REF_CLK ),
     // Status and control signals
     .reset ( rst ),
     .locked ( locked ),
     .clk_in1 ( IDDR_IN_CLK )
 );

localparam PHY_IODELAY_GROUP = "ETH_PHY_group";
( * IODELAY_GROUP = PHY_IODELAY_GROUP * )
IDELAYE2
# (
    .CINVCTRL_SEL ( "FALSE" ),                             // TRUE, FALSE
    .DELAY_SRC ( "IDATAIN" ),                           // IDATAIN, DATAIN
    .HIGH_PERFORMANCE_MODE ( "FALSE" ),                             // TRUE, FALSE
    .IDELAY_TYPE ( "FIXED" ),               // FIXED, VARIABLE, or VAR_LOADABLE
    .IDELAY_VALUE ( 15 ),                   // 0 to 31
    .REFCLK_FREQUENCY ( 200.0 ),
    .PIPE_SEL ( "FALSE" ),
    .SIGNAL_PATTERN ( "CLOCK" ) )                              // CLOCK, DATA
idelaye2_data_bus
(
    .DATAOUT ( IDDR_CLK ),
    .DATAIN ( 1'b0 ),                                // Data from FPGA logic
    .C ( 1'b0 ),
    .CE ( 1'b0 ),
    .INC ( 1'b0 ),
    .IDATAIN ( IDDR_IN_CLK ),  // Driven by IOB
    .LD ( 1'b0 ),
    .REGRST ( 1'b0 ),
    .LDPIPEEN ( 1'b0 ),
    .CNTVALUEIN ( 5'b00000 ),
    .CNTVALUEOUT (),
    .CINVCTRL ( 1'b0 )
);
( * IODELAY_GROUP = PHY_IODELAY_GROUP * )
IDELAYCTRL
delayctrl (
    .RDY ( delay_locked ),
    .REFCLK ( IDDR_REF_CLK ),
    .RST ( sys_rst ) );

endmodule

图15 Artix-7 Idelay Tap计算

- 仿真波形如图16所示。

图16 利用端口IDELAY将IDDR的时钟延迟90⁰

由于测试器件为ARTIX系列不支持ODELAY，如果选用的器件为Kintex或更高档器件，也可以用ODELAY的方式实现。关于IDELAY及ODELAY的更多的细节将会在IOdelay及应用章节中讲解。

附件下载

DDR_interface (1 MB)

3 Comments

8班王飞飞
2022-02-07 at 10:47 下午
登录以回复

老师您好，本篇文章最后上传的工程项目代码与文章上方例2的工程代码是重复的，需要重新上传一下文章最后的工程代码，谢谢老师！
12班卫劲风15216671210
2022-06-16 at 5:44 下午
登录以回复

老师，我看到文章中有两次出现“在对时钟C进行约束时应将约束频率翻倍”，没理解这句话，时钟C已经将上下沿的数据都锁存了，锁存的数据拿去用就可以了，为啥要将时钟C的约束翻倍？
- tzhuang Post author
  2022-06-17 at 10:51 下午
  登录以回复

  翻倍的原因是，始终采用上下边沿，要利用XDC文件告诉Vivado,此处仅给定始终频率是不够的，实际上建立时间仅是常规时钟的一半

发表回复取消回复

要发表评论，您必须先登录。

Xilinx FPGA DDR 接口及Verilog实现

1. DDR接口只用在端口上

2. DDR输入接口（IDDR）

DDR输入接口Verilog原语

IDDR参数化（属性）部分

时钟边沿属性

实体例化部分端口

3. DDR输出接口（ODDR）

ODDR属性部分（参数）

OPPOSITE_EDGE模式：

SAME_EDGE 模式：

ODDR例化的实体部分，

4. DDR接口的使用与仿真

4.1. 串行数据流到DDR的收发转换

ODDR 的使用与仿真

仿真程序解释如下：

解题思路如下：

仿真激励程序sim_ODDR.v，

4.2 并行数据实现DDR串行化

利用ODDR实现4-bit双边沿发送数据包程序test_ODDR.v：

发送端数据包生成程序

仿真程序

仿真结果：

附件下载

3 Comments

发表回复 取消回复

相关链接

近期评论

发表回复取消回复
